AstroSurface: premier contact

Message par pejive » 26 oct. 2019, 11:47

J'ai découvert ce logiciel grâce aux "lunaires" de WA. C'est une boîte à outils extrêmement complète et très simple à utiliser; petit inconvénient l'interface est en anglais.
Il ne s'agit plus ici de Visuel Assisté mais d'exploiter à fond principalement des videos ou des images de la Lune ou des planètes.

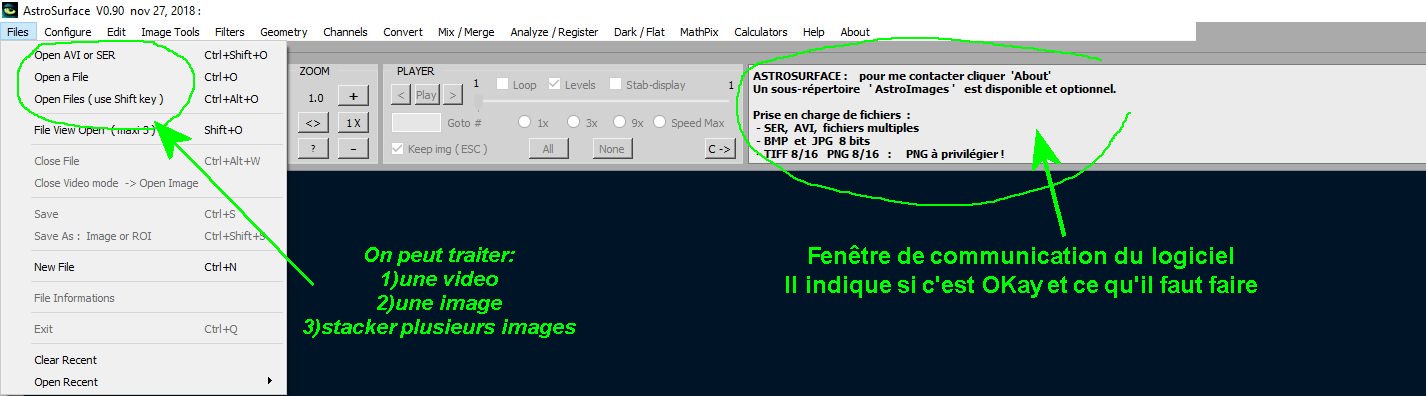

A l'ouverture on a la possibilité de sélectionner une video, une image ou même une série d'images:
Je vais aborder d'abord le traitement d'une video; j'ai pris comme exemple une video de la Lune réalisée en février 2019 avec la gpcam 224 équipée d'un filtre IRpass ,avec un instrument dont je ne me souviens plus (peut-être le 150/750) :lol: avec une forte turbulence.

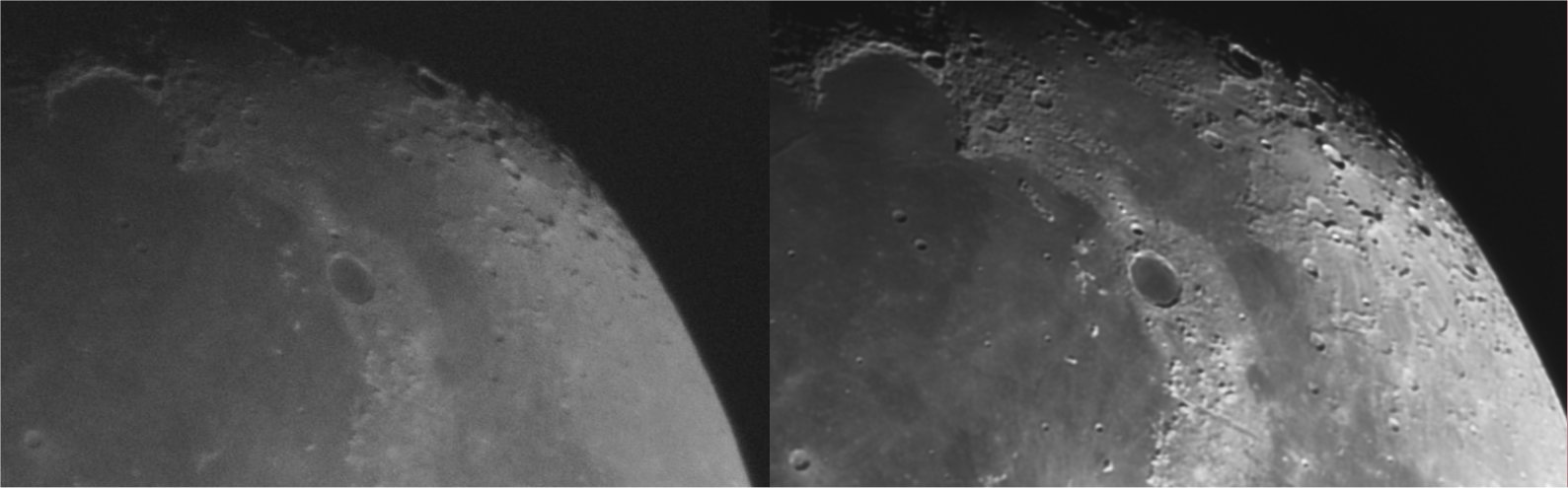

A gauche une des moins mauvaises images extraite de la video, à droite le résultat en fin de traitement
A l'ouverture du fichier il se peut qu'une information soit demandée concernant la couleur; dans le cas envisagé on traite en monochrome.
Si un "grillage" apparaît sur l'image il faut ajuster la débayérisation. On peut éventuellement forcer l'ouverture du Color Decoder par le menu "Configure"
Après avoir cliqué sur OKay on passe dans la rubrique "Analyse/Register"

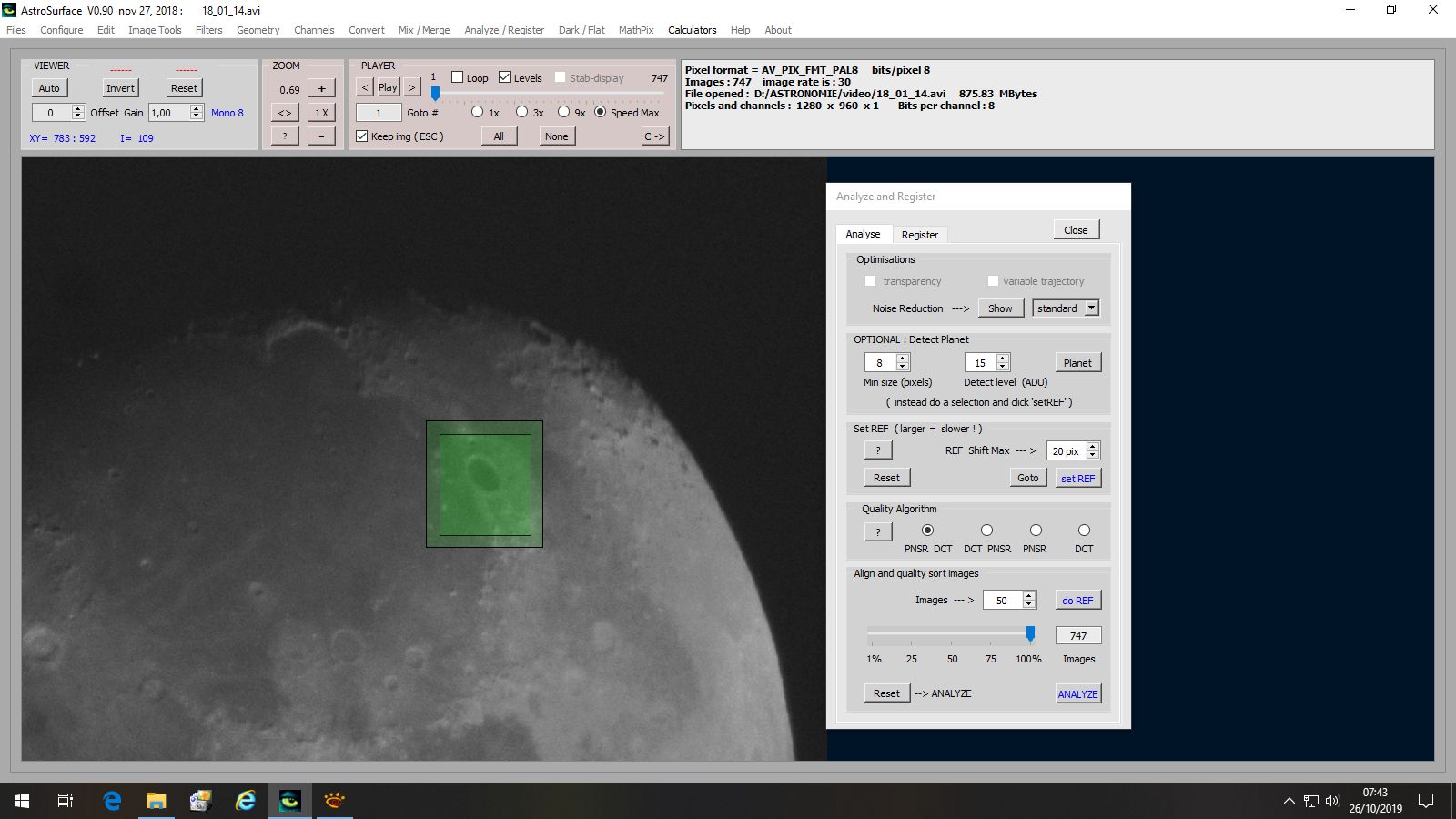

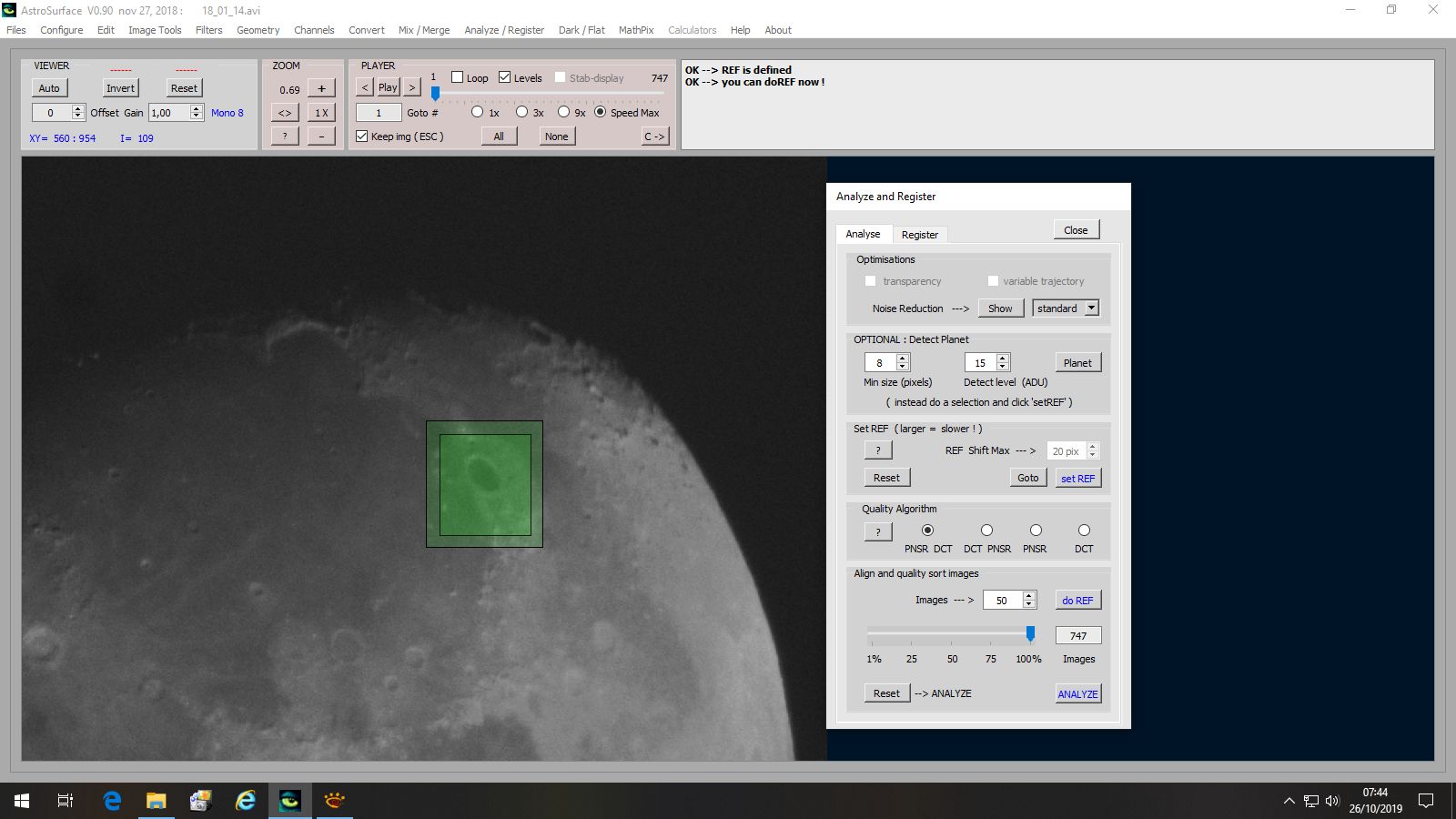

Il faut alors dessiner à la souris un petit rectangle dans une zone intéressante, présentant suffisamment de détails; dimensionner la zone pour qu'elle soit verte;
si rouge pas bon
ceci fait cliquer sur "Set Ref"
dans la fenêtre de communication le logiciel vous informe qu'il a bien compris et vous indique de cliquer ensuite sur "do Ref"

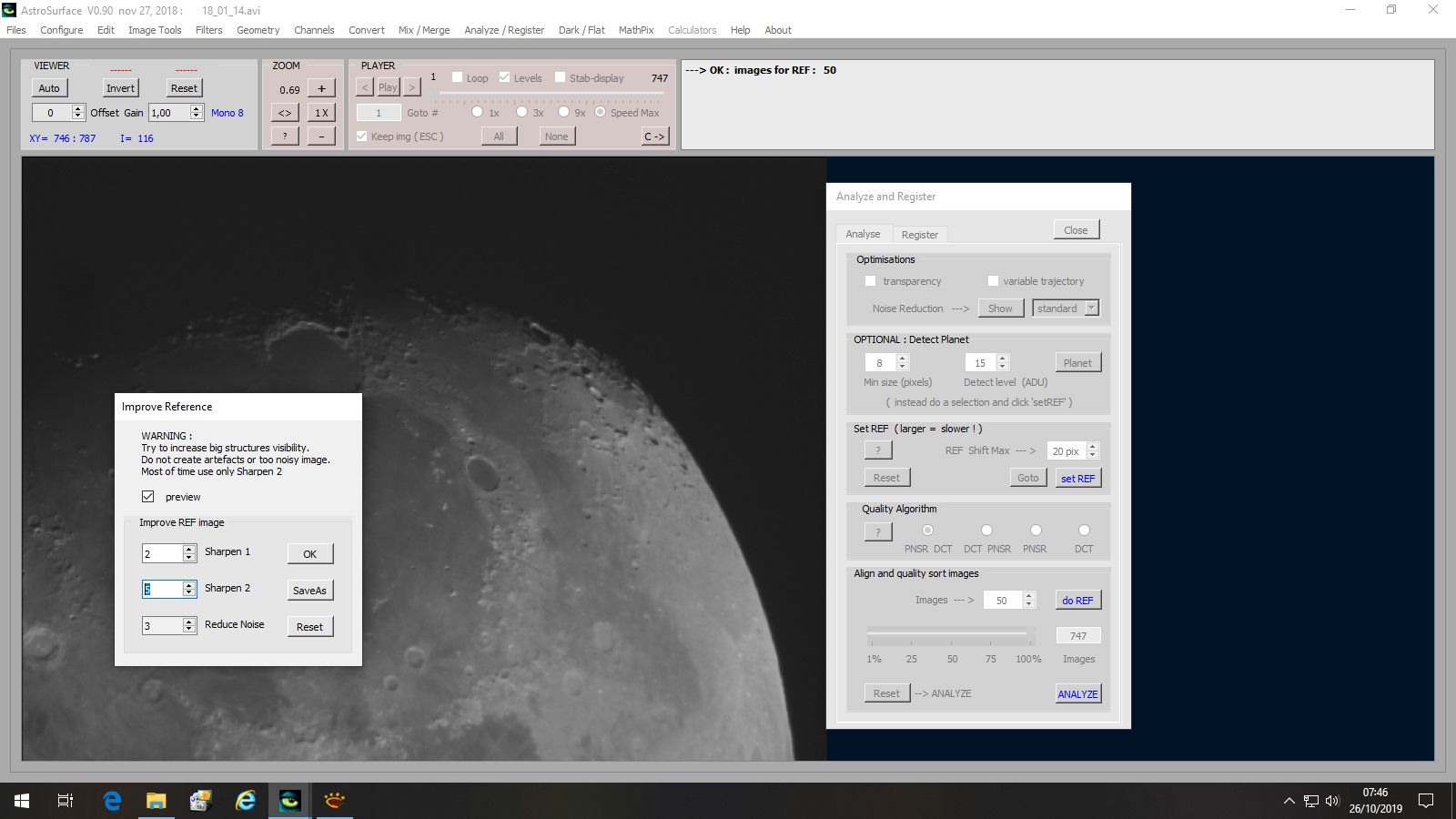

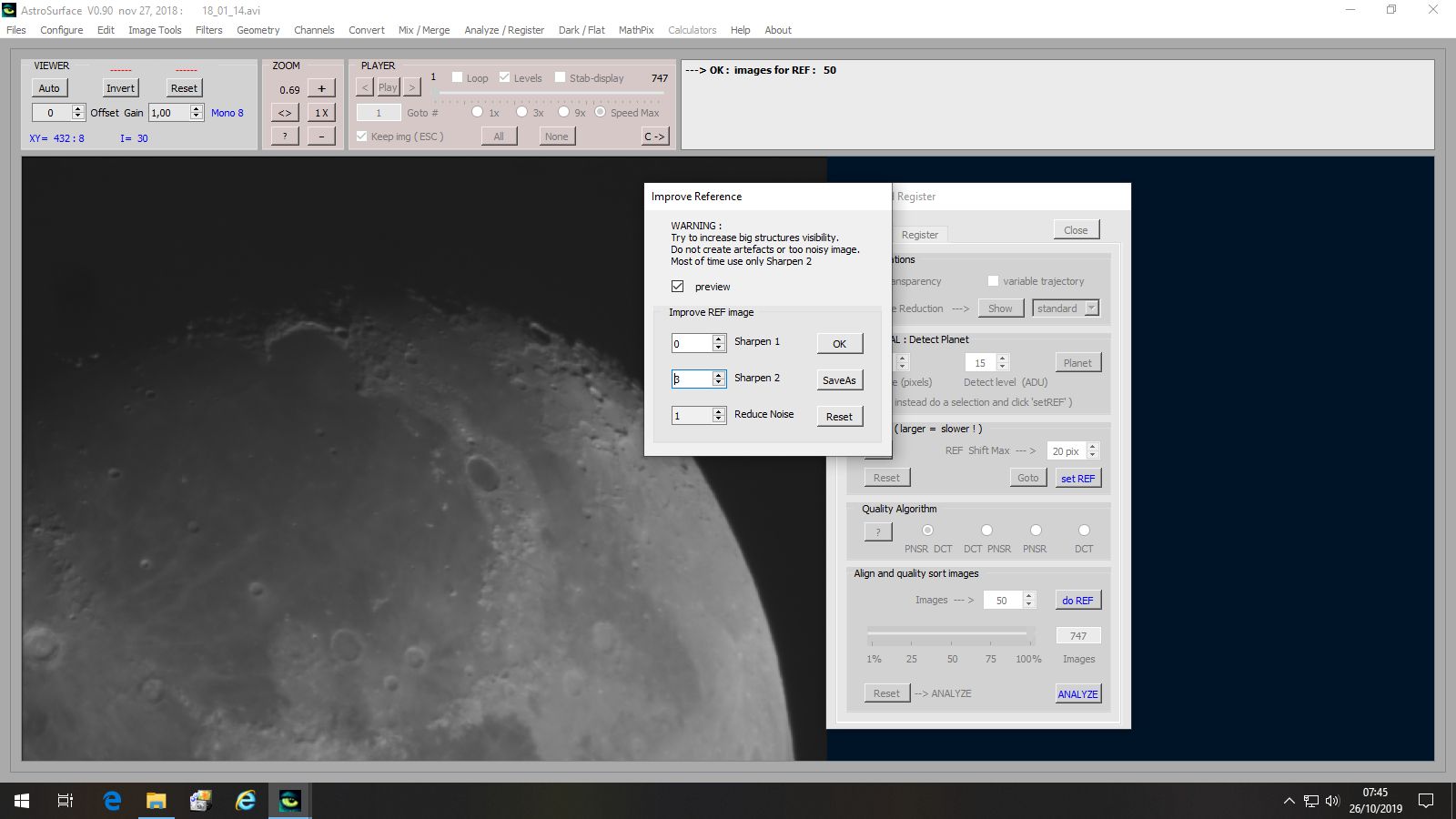

On peut éventuellement s'amuser avec les valeurs de "Sharpen pour améliorer l'image de référence ou laisser les valeurs par défaut
Quand vous êtes satisfait Yes you can "do Ref"

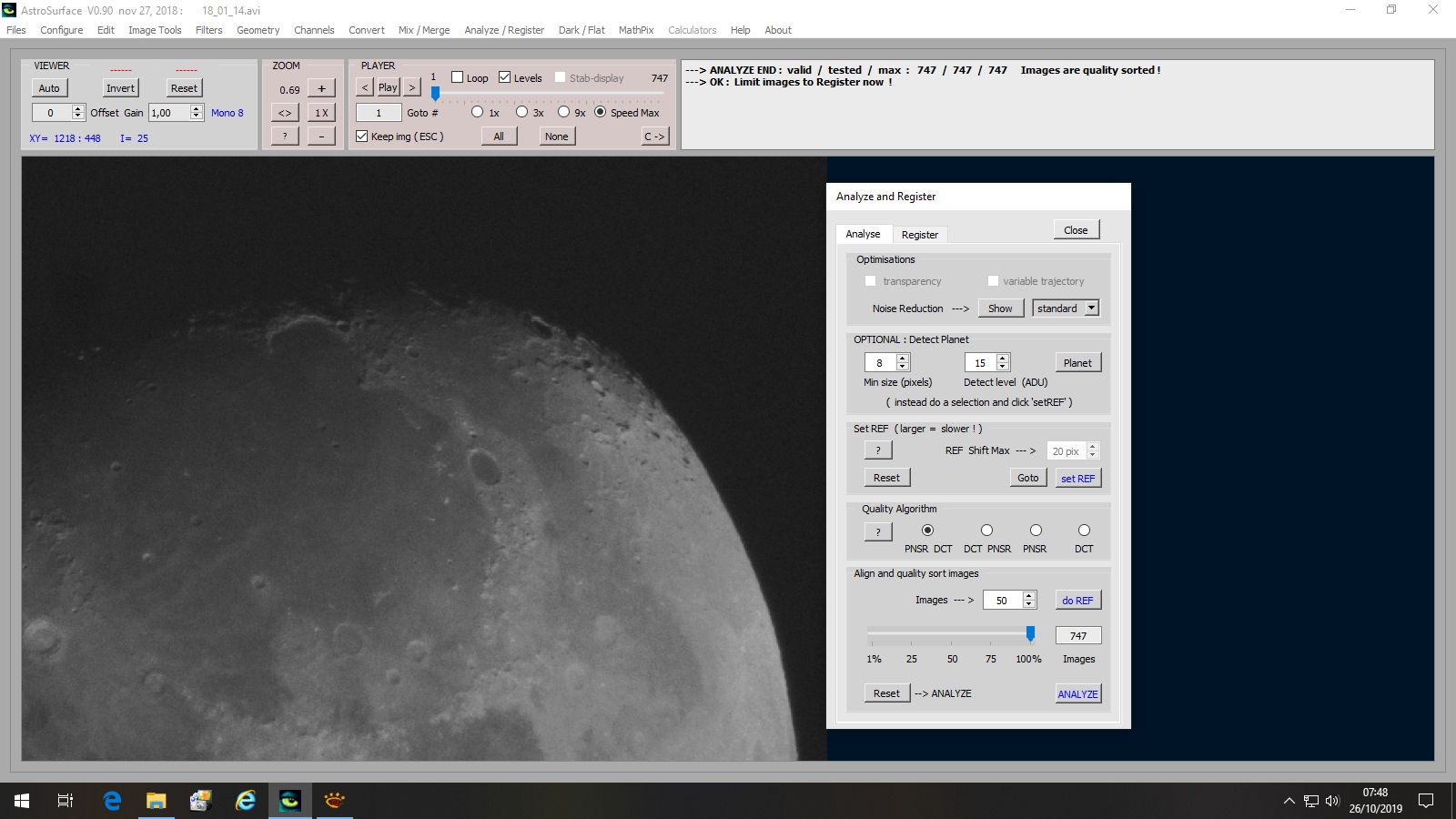

Tout baigne , donc on passe dans l'onglet "Register"

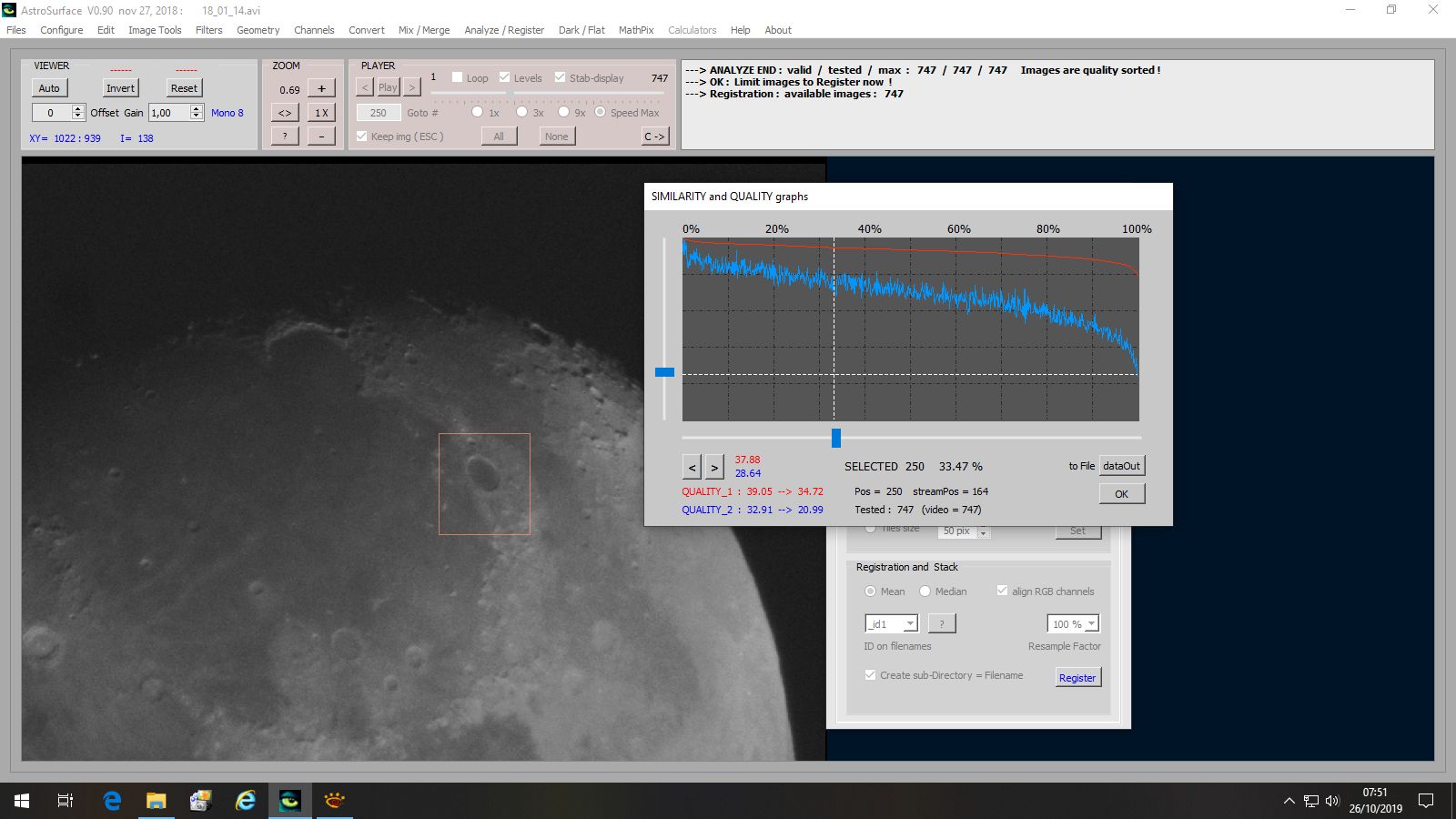

On va sélectionner les meilleures images de la video; par défaut le logiciel se place à 50%
Sélectionnons par exemple les 250 meilleures:
OKay!

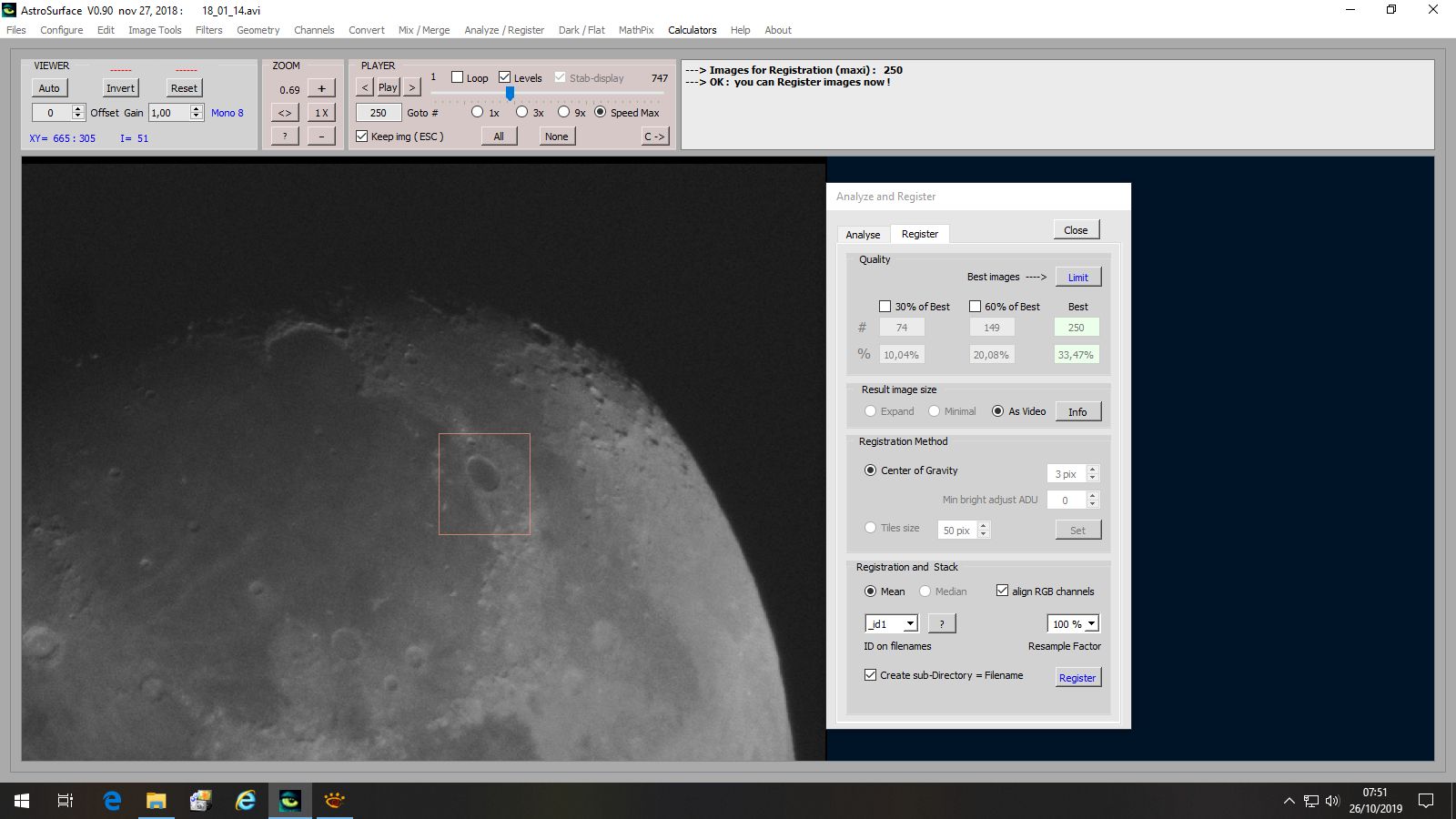

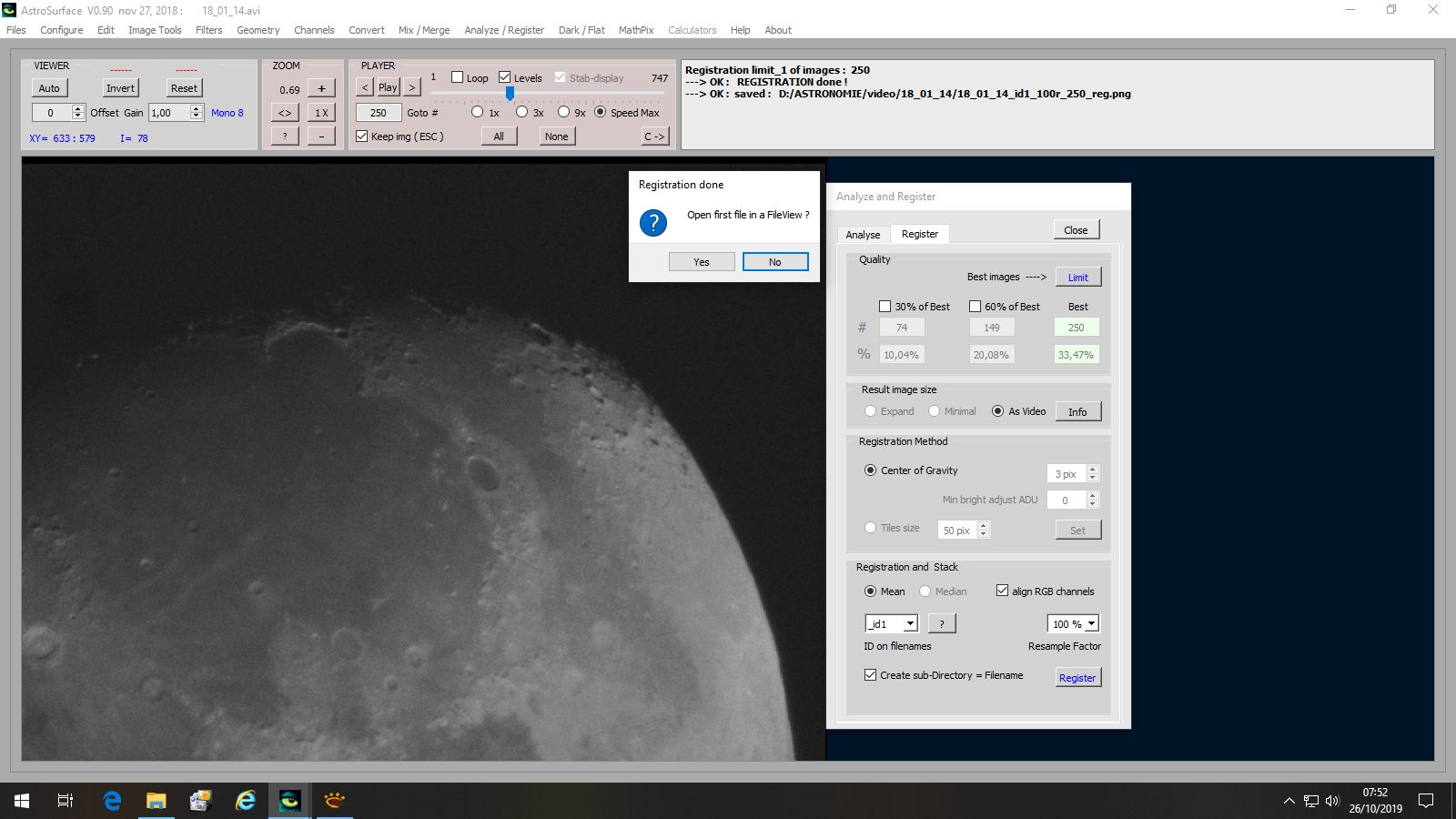

Comme indiqué cliquer sur "Register"

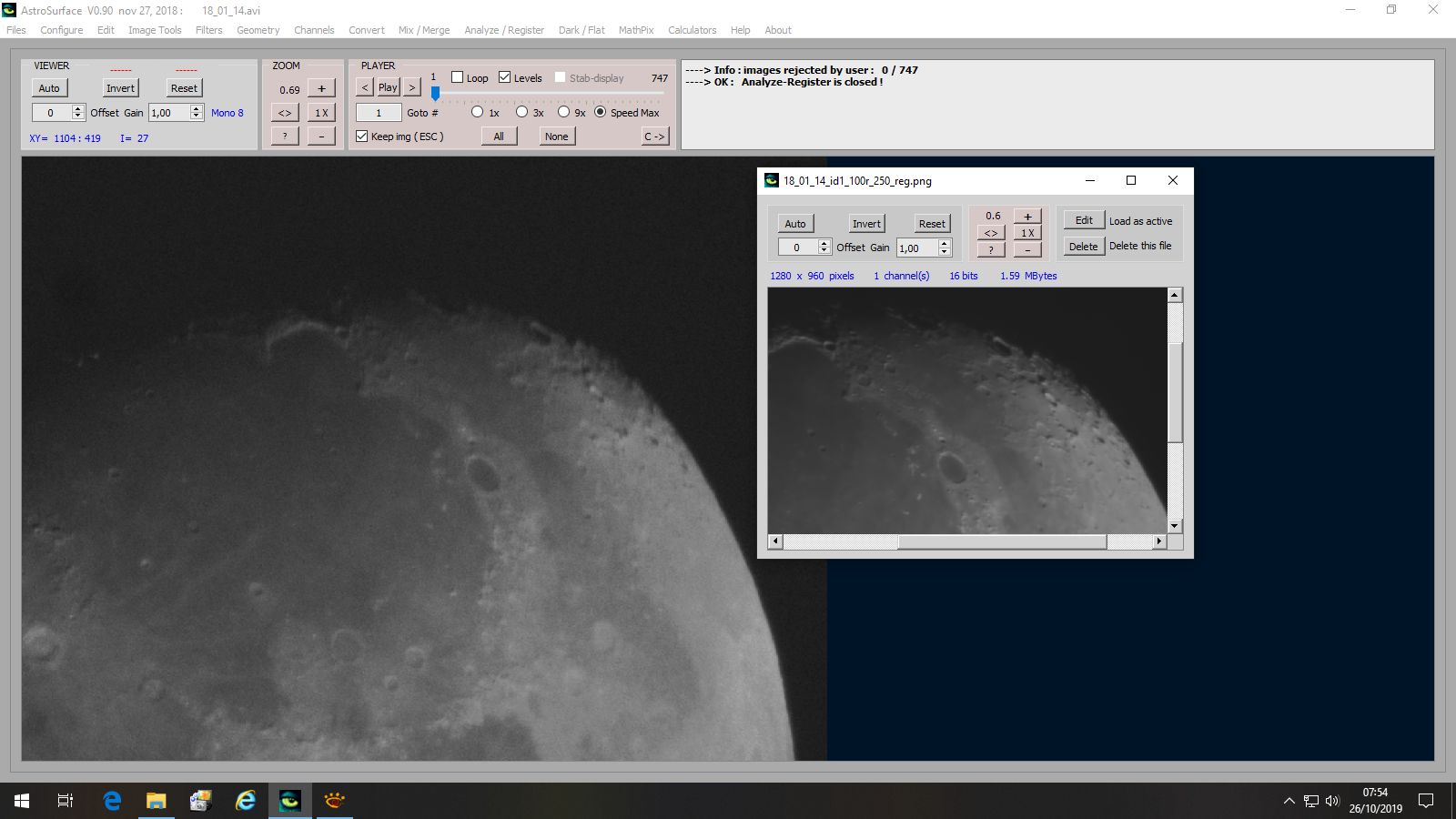

On obtient alors l'image résultant du stack qui est enregistrée dans un dossier créé par le logiciel
En cliquant sur "Edit" on va rendre cette image active pour pouvoir lui appliquer divers traitements; en zoomant on voit déjà l'amélioration apportée par le stack
******************************************************************************************************
ZWO ASI 533 - ZWO ASI 290 - QHY-5III-462 - Lunette ES AR102/660; Lunette SW 80/400; Télescope Newton SW150/750 ;monture EQ3-2 double motorisation; Mak Celestron 127SLT az-goto;
maîtrise ès jeté de monture à l'Est
militant du Front Anti Collimation et de la Ligue Pour la Limitation du Temps de Pose

Avatar de l’utilisateur
pejive
Messages : 2558
Inscription : 09 avr. 2019, 05:43
Localisation : 33

AstroSurface: premier contact

Message par pejive » 26 oct. 2019, 14:17

Traitement par ondelettes

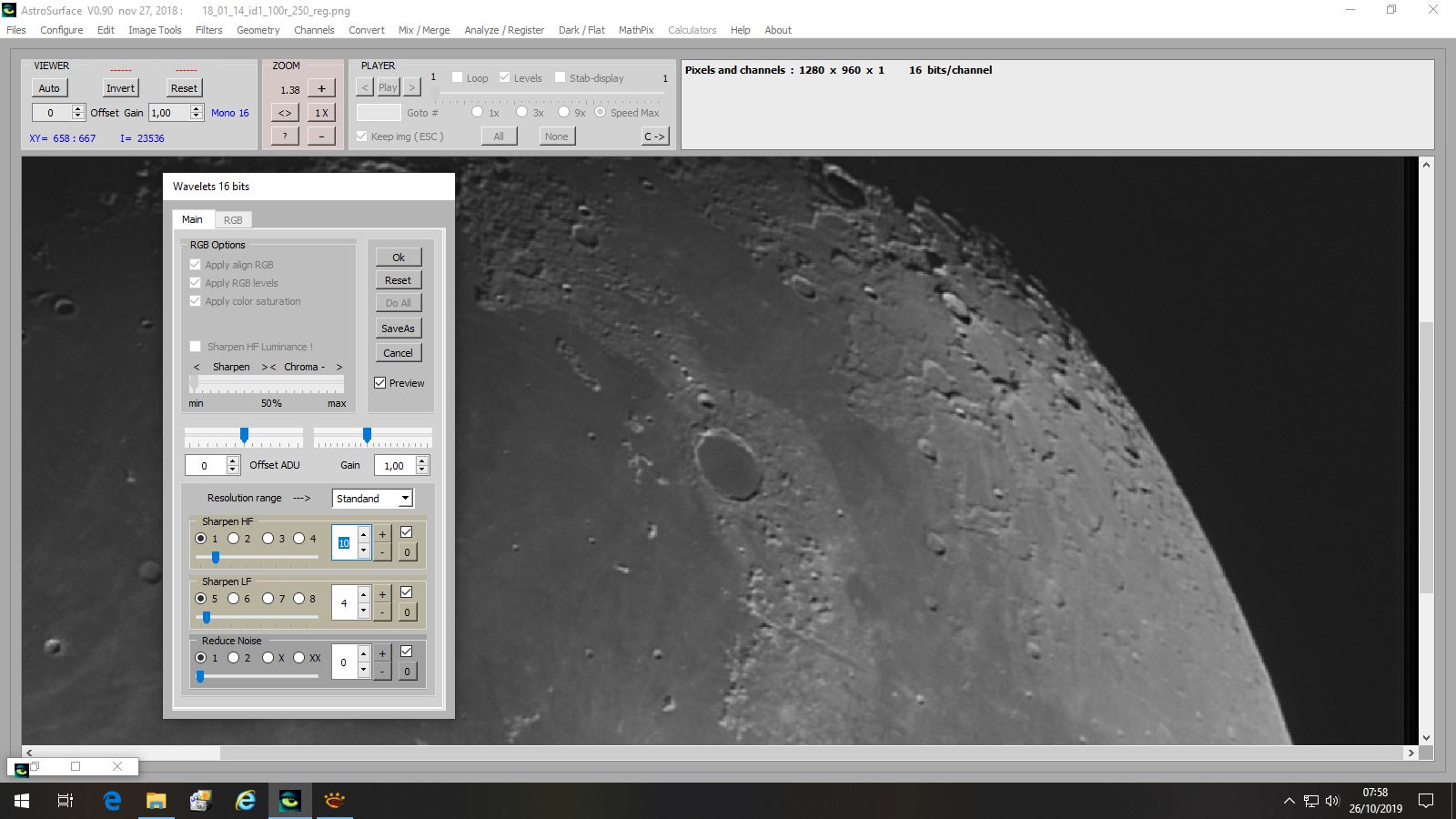

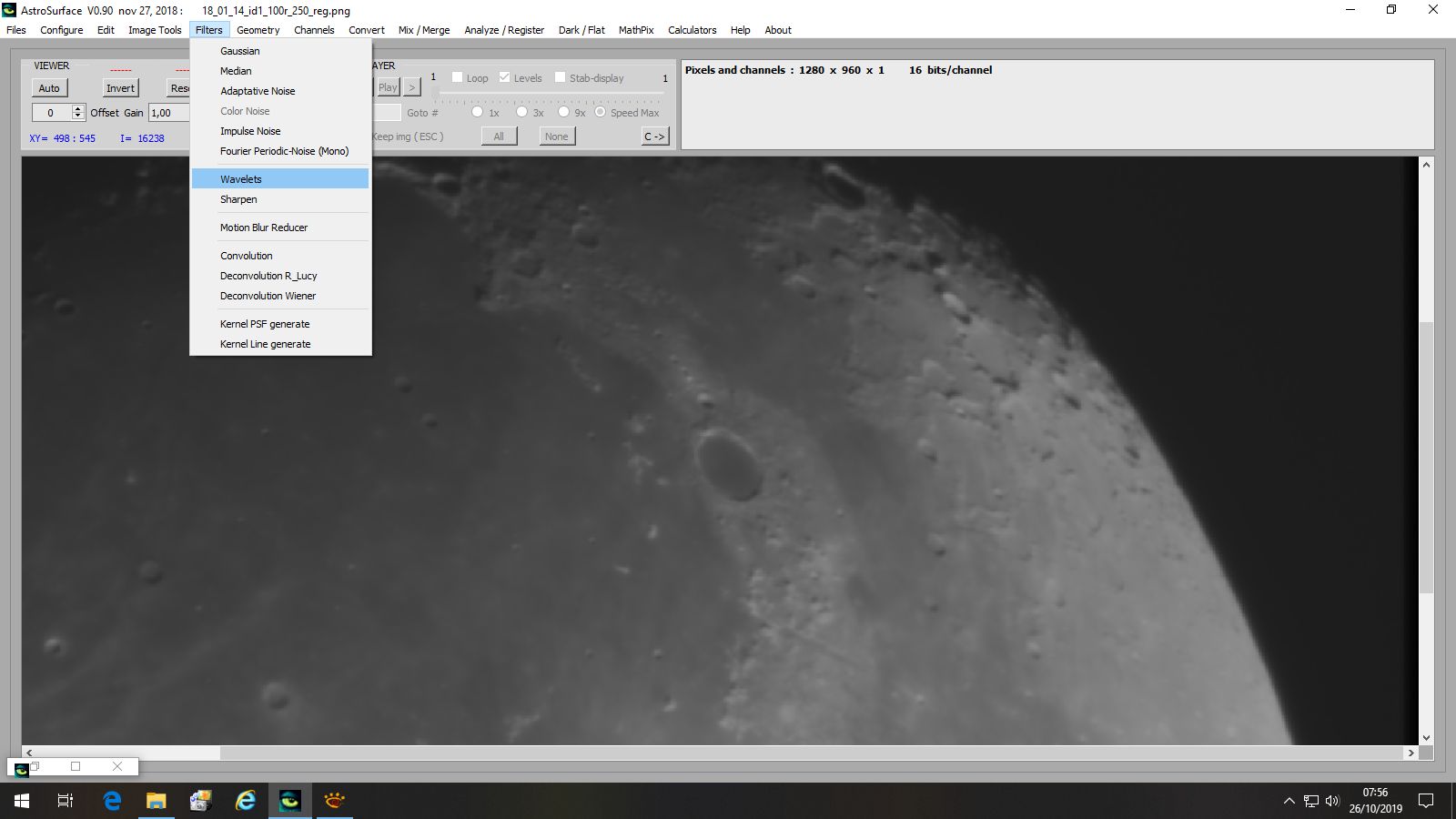

Ouvrir le menu "Filters" et sélectionner Wavelets
Agir sur les niveaux Sharpen HF et Sharpen LF avec modération sous peine d'avoir des artefacts et non pas plus de détails; éventuellement agir sur la réduction de bruit.

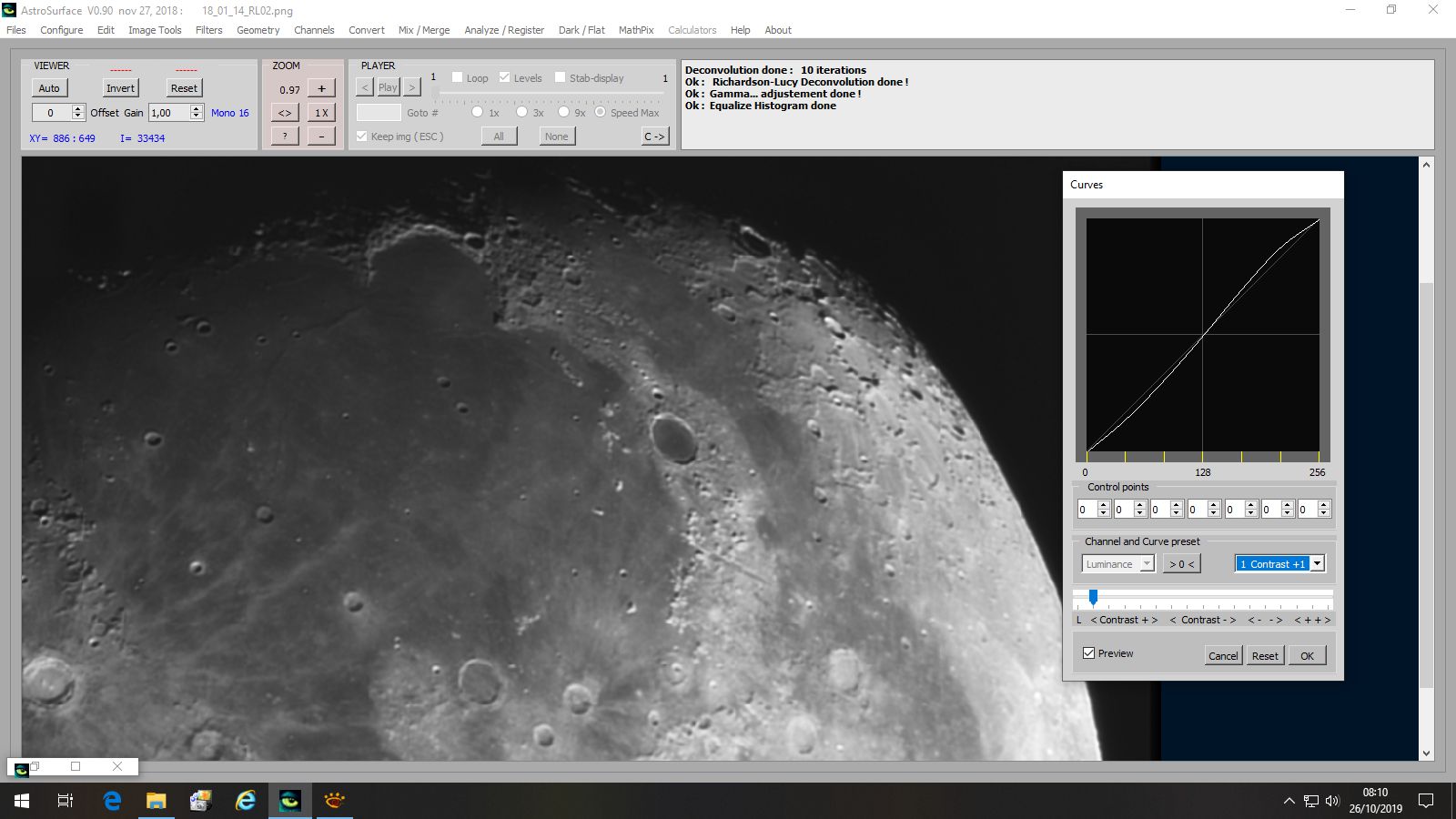

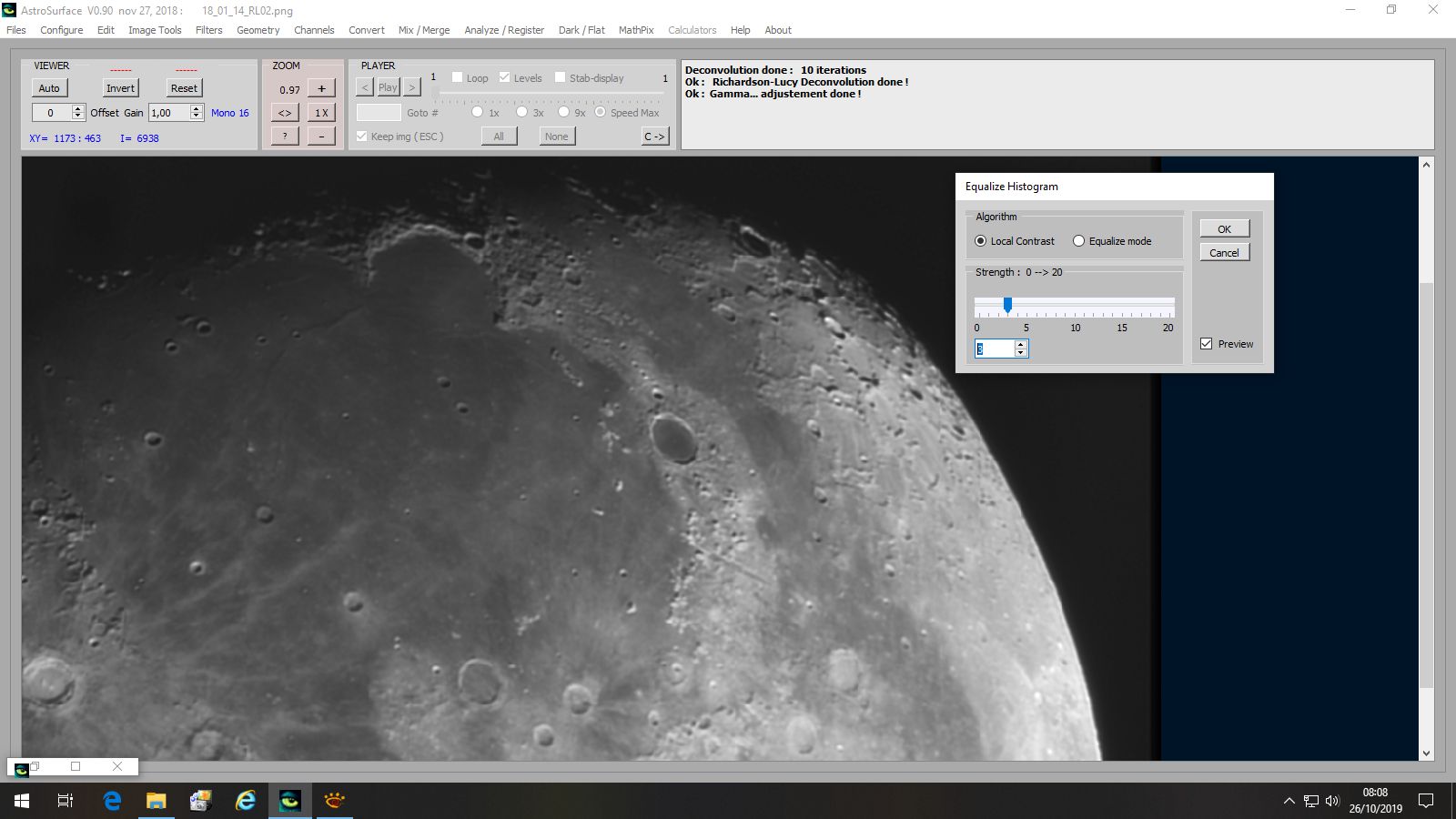

Il vaut mieux faire une sauvegarde, voire plusieurs, à ce stade du traitement. Selon ses goûts on peut ajuster gamma, gain, contraste avec les outils du menu "Image Tools"

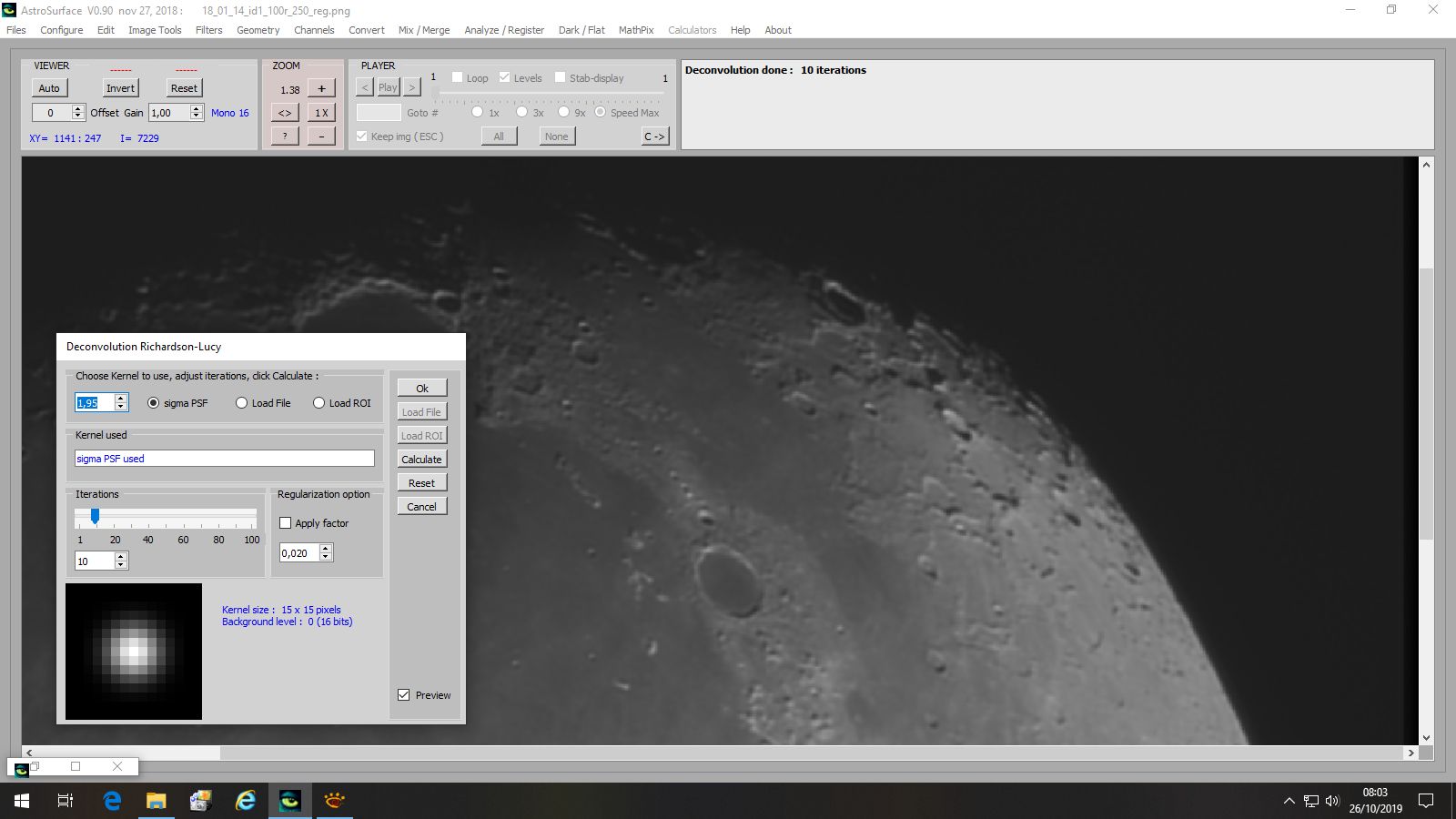

Déconvolution Richardson-Lucy
Donne souvent de bons résultats sur les images de la Lune.

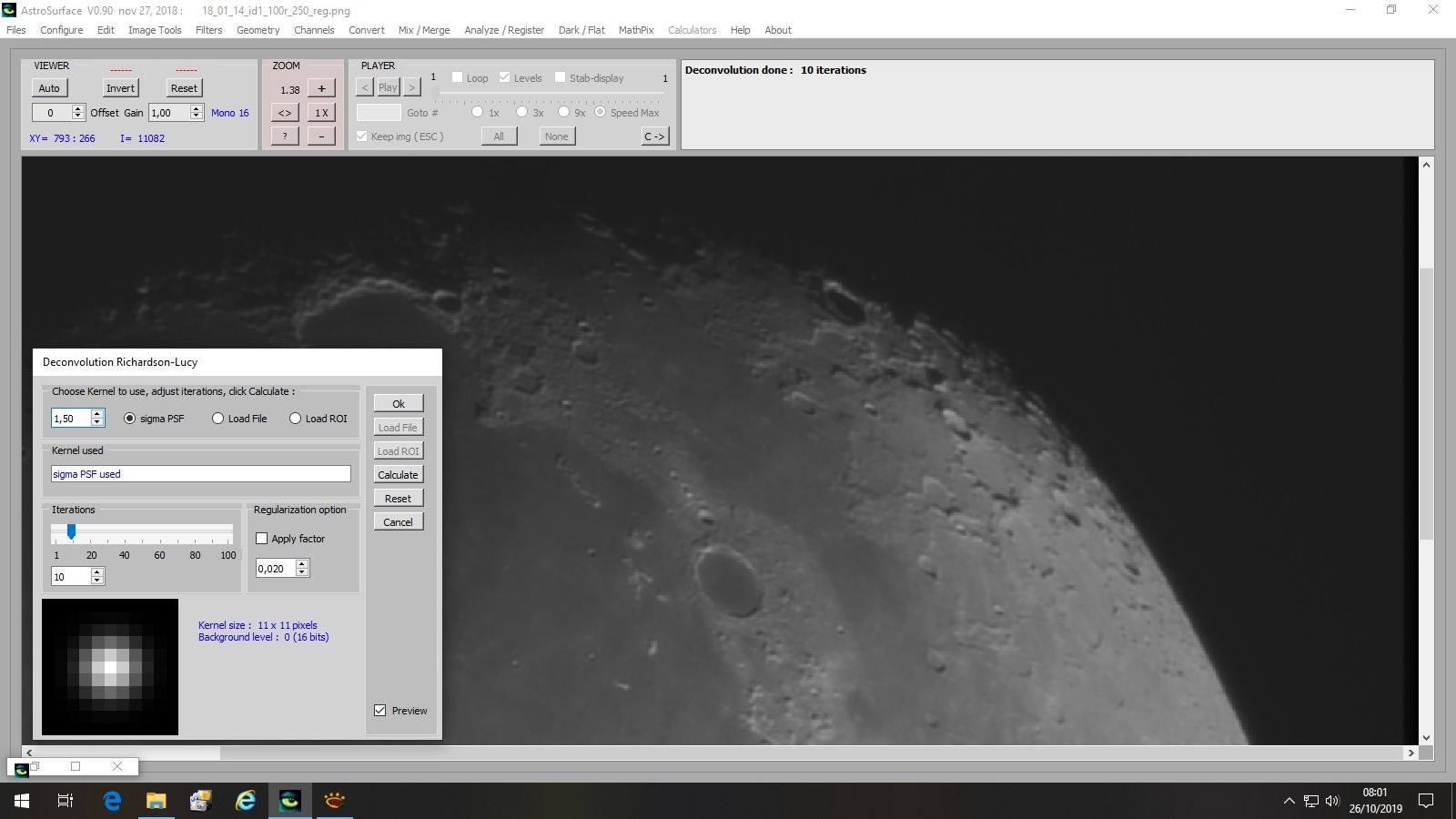

Reprendre de préférence l'image obtenue en fin de stack. Sélectionner "Deconvolution R_Lucy" dans le menu "Filters"
Là c'est un peu hermétique si l'on n'est pas un pro du traitement d'images; mais il suffit de faire confiance au logiciel :)
Ne rien changer et cliquer simplement sur "Calculate"; observer la modification de l'image; si elle ne vous convient pas faites simplement "Reset".
Ensuite recommencer l' opération en modifiant la valeur du sigma_PSF ou (et) le nombre d'itérations
Sauvegarder l'image ou une partie de l'image (ROI) après le traditionnel OKay :lol:
Il n'est pas interdit de tenter par dessus un peu d'ondelettes, mais en général les "Image Tools" suffisent
ZWO ASI 533 - ZWO ASI 290 - QHY-5III-462 - Lunette ES AR102/660; Lunette SW 80/400; Télescope Newton SW150/750 ;monture EQ3-2 double motorisation; Mak Celestron 127SLT az-goto;
maîtrise ès jeté de monture à l'Est
militant du Front Anti Collimation et de la Ligue Pour la Limitation du Temps de Pose

Avatar de l’utilisateur
clouzot
Site Admin
Messages : 5795
Inscription : 08 avr. 2019, 23:13
Localisation : 06 et 30

AstroSurface: premier contact

Message par clouzot » 26 oct. 2019, 16:22

Merci @pejive pour ce tutoriel super complet !
La prochaine fois que la Lune s'en mêle (et que je n'ai pas de filtres sous la main) je tente le SER lunaire et Astrosurface
Docteur ès-Photomoches — D.U. de jeté de monture — Finaliste de la Course aux Sangliers

Tubes : Celestron 9.25 XLT (235mm f/10) — EvoGuide50 (f/4.8)
Montures : Celestron Evo — Celestron AVX — Skywatcher AZ-GTi
Réducteurs/Correcteurs : HyperStar v4 (f/2.2) — EvoFF — Celestron x0.63
Caméras : ZWO ASI183MC — Altair 294c ProTec
Filtres : ZWO UV-IR cut — IDAS LPS D2 — Optolong L-Enhance
Focalisation : Focuser MicroTouch — Celestron Motor Focuser
Equipement : NUC 8i5 (RDP) — Sharpcap — CPWI — PHD2 — HNSKY — ASTAP
Conditions Avex/Bortle : Magenta/8 (en ville) — Orange/5 (colline)

Avatar de l’utilisateur
pejive
Messages : 2558
Inscription : 09 avr. 2019, 05:43
Localisation : 33

AstroSurface: premier contact

Message par pejive » 26 oct. 2019, 16:52

clouzot a écrit :
26 oct. 2019, 16:22
Merci @pejive pour ce tutoriel super complet !
Merci mais c'est loin d'être complet; juste le minimum syndical :mrgreen: il reste beaucoup de fonctionnalités à découvrir.. OKay :lol:
ZWO ASI 533 - ZWO ASI 290 - QHY-5III-462 - Lunette ES AR102/660; Lunette SW 80/400; Télescope Newton SW150/750 ;monture EQ3-2 double motorisation; Mak Celestron 127SLT az-goto;
maîtrise ès jeté de monture à l'Est
militant du Front Anti Collimation et de la Ligue Pour la Limitation du Temps de Pose

Avatar de l’utilisateur
Guimby
Messages : 3211
Inscription : 23 avr. 2019, 13:08
Localisation : 24

AstroSurface: premier contact

Message par Guimby » 29 oct. 2019, 17:16

Ahhh super @pejive !
Merci beaucoup

Il faut vraiment que je le tente celui là
HEQ5 Pro
SW 150/750 - SW 72ed - Celestron C8 vintage
ZWO Focuser - EFW Mini (LRGB) - ASI 1600mm PRO - IDAS LPS P2
---
Sony Alpha 65 défiltré entièrement
70-200 F2.8 (diaphragmé à F4) ou 85mm F1.4

Avatar de l’utilisateur
sebb916
Messages : 3001
Inscription : 09 avr. 2019, 08:53

AstroSurface: premier contact

Message par sebb916 » 29 oct. 2019, 17:58

Plus qu'à faire un pdf de cette page !
Merci merci !!
Dernière modification par sebb916 le 29 oct. 2019, 19:50, modifié 1 fois.
Tubes : Réflecteur Newton Skywatcher 130/650 PDS - Réfracteur Orion 120/1000 - (Catadiotrique Maksutov-Cassegrain Meade ETX90EC VENDU)
Caméras : QHY-5III462c, Atik Infinity mono, Datyson T7C, Canon 1000D
Monture : équatoriale Orion Skyview pro - Skywatcher Eq6r pro goto usb (en attente)
Accessoires : Barlow Televue x3 (2 lentilles) - Barlow vintage Celestron x2
Site astro : http://sebbastro.e-monsite.com
Chaine youtube astro : https://www.youtube.com/channel/UCrxdpw ... kSZS6hJzKA

AdventDante06
Messages : 915
Inscription : 18 août 2019, 10:25
Localisation : Nice

AstroSurface: premier contact

Message par AdventDante06 » 29 oct. 2019, 19:13

Merci pour ce tuto très pédagogique !
Dobson orion xt10, risingcam imx385, Réducteur focal 0,5 ts optic , focal extender x2 explore scientific pour le planetaire, table équatoriale confectionnée par suddobson

Avatar de l’utilisateur
kawa
Messages : 2532
Inscription : 02 mai 2019, 19:11
Localisation : 03

AstroSurface: premier contact

Message par kawa » 30 oct. 2019, 21:57

Oui chapeau :ave:
Si tu as d'autres éléments n’hésites pas ;)
J'ai des anciens .ser . Des que j'ai un moment je les reprends pour voir la différence avec AS3 +Rx6
Merci pour ce beau tuto :clap:
Newton 150/750 PERL -Celestron C9.25 -Celestron AVX Goto - EQ3-2 Motorisée- Red 0.5 -3.3 -6.3
* ASI533 MC > viewtopic.php?f=9&t=1299 *Altair 183C pro ventil > viewtopic.php?f=9&t=419 et viewtopic.php?f=10&t=1139
*Altair 290C > viewtopic.php?f=9&t=224
Chaine Youtube : https://www.youtube.com/channel/UCVJhvK ... FBbfD8TdOQ
-

Falconpage
Messages : 742
Inscription : 04 août 2019, 16:01

AstroSurface: premier contact

Message par Falconpage » 30 oct. 2019, 22:12

pejive, merci pour ce tuto :)
Tube 130/650 PDS - Correcteur de COMA Baader MPCC - Caméra ZWO 294mc pro - Filtre CLS-CCD - Monture AZ-EQ5

Avatar de l’utilisateur
turbojf
Messages : 1702
Inscription : 09 juil. 2019, 13:33
Localisation : Normandie

AstroSurface: premier contact

Message par turbojf » 31 oct. 2019, 08:14

Idem, merci pour ce beau tuto @pejive . :clap:
Celestron RASA 8 f/2 - SW Equinox 80ED f/6.25 - SW MAK 180 f/15 - Dob manuel GSO 300 f/5 - lulu SW 120/1000 - Newton Perl Vixen 114/900 de 1993
Monture: AZ-EQ5 Sky-Watcher,
Caméras: Altair 294C / 183C / 290M, ZWO ASI 120MC, QHY5L-II-M
Vision nocturne par tube instensificateur P8079HP
SharpCap - Startools - DeNoise AI

Lucien
Messages : 18
Inscription : 04 déc. 2019, 18:35
Localisation : Lyon

AstroSurface: premier contact

Message par Lucien » 04 déc. 2019, 18:56

Bonjour à tous,

Je me permets d'indiquer que la version V090 d'AstroSurface est très dépassée : elle date d'un an.
La dernière version AstroSurface ERIS-3 se trouve sur son site et avec quelques tutoriels en attendant une doc plus complète.

C'est ici :

http://astrosurface.com

Bien cordialement,

Lucien

Avatar de l’utilisateur
Ubuntu
Messages : 2935
Inscription : 09 avr. 2019, 10:02

AstroSurface: premier contact

Message par Ubuntu » 04 déc. 2019, 19:20

Hop... téléchargé :D
Dobson XT10, Objectif Lomo 120mm & 50mm, Starblast 4.5 F4
Caméra Risingtech IMX385
Monture AZ-GTI

Lucien
Messages : 18
Inscription : 04 déc. 2019, 18:35
Localisation : Lyon

AstroSurface: premier contact

Message par Lucien » 04 déc. 2019, 19:32

Bonjour Ubuntu,

L'outil le plus puissant pour accentuer les images dans AstroSurface et celui des Ondelettes.
En fait il s'agit d'une méthode qui combine Ondelettes et Déconvolution Richardson-Lucy.
Il s'appelle Wavelets et on peut le lancer soit en cliquant sur Wavelets dans la série des boutons en haut,
soit dans le Menu Filters.

Sur les site il y a un Tutoriel vidéo comme exemple.

Franchement si l'on maitrise cet outil ce sera difficile de revenir en arrière.

Bonne dégustation,

Lucien

Avatar de l’utilisateur
Ubuntu
Messages : 2935
Inscription : 09 avr. 2019, 10:02

AstroSurface: premier contact

Message par Ubuntu » 04 déc. 2019, 20:07

Lucien a écrit :
04 déc. 2019, 19:32
Bonjour Ubuntu,

L'outil le plus puissant pour accentuer les images dans AstroSurface et celui des Ondelettes.
En fait il s'agit d'une méthode qui combine Ondelettes et Déconvolution Richardson-Lucy.
Il s'appelle Wavelets et on peut le lancer soit en cliquant sur Wavelets dans la série des boutons en haut,
soit dans le Menu Filters.

Sur les site il y a un Tutoriel vidéo comme exemple.

Franchement si l'on maitrise cet outil ce sera difficile de revenir en arrière.

Bonne dégustation,

Lucien
Merci, je vais voir tout ça :D
