[Tuto] Mise en station monture alt-az sur Wedge avec la fonction Polar Align de Sharpcap

[Petit Astro]

Voici un petit tuto, qui permet d’adapter la fonction Polar Align du logiciel Sharpcap (normalement réservée aux montures équatoriales) à une monture Alt-Azimutale montée sur une table équatoriale (wedge).

Pour illustrer mon propos, j’ai utilisé la monture Celestron Évolution mais il suffît d’adapter le principe à votre monture.

Vous aurez bien sûr besoin de voir la polaire pour faire cet alignement et un champ suffisant couvert par votre association scope/caméra.

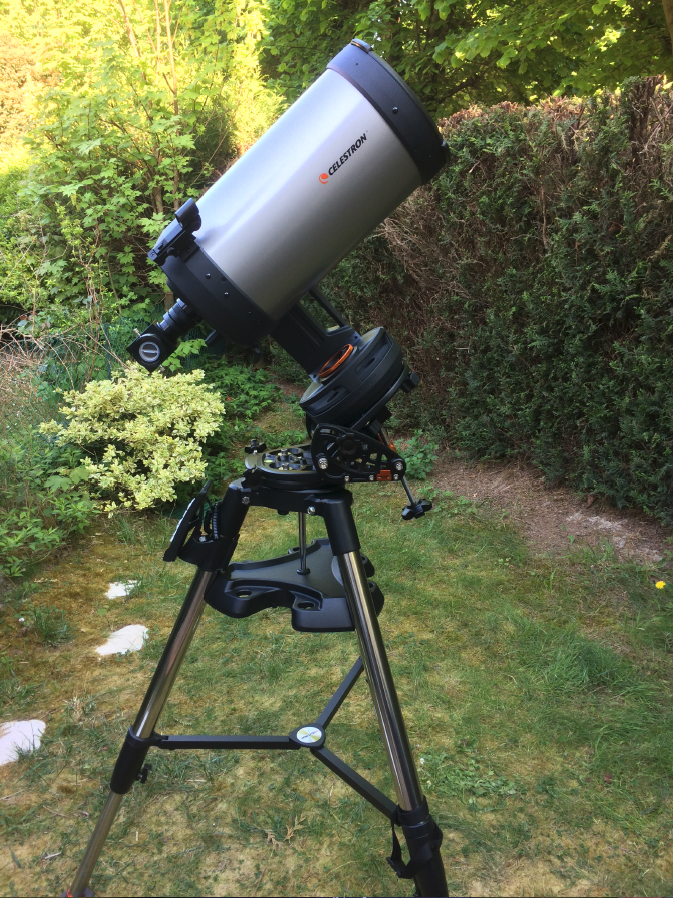

Premièrement placer deux repères autour de votre monture, l’un à 90° par rapport à la position home en azimut et l’autre à 180°.

Le fait de mettre 2 bouts parallèles permettra de mieux centrer votre curseur repère présent sur la partie fixe de la base de votre monture.

J’ai choisi d’utiliser du ruban adhésif de type Chatterton jaune assez visible en pleine nuit (habituellement utilisé en électricité mais à vous de voir).

Pour cela mesurez la circonférence au mètre ruban et de diviser par 4 pour le repère à 90° et divisée par 2 pour le repère à 180°.


Ensuite placer un repère au niveau de la connexion mobile avec la queue d’arrondie afin de l’aligner avec le bras de la monture lorsque le scope pointera vers la polaire. Faites dépasser le chatterton afin de le rendre visible avec le repère fixe présent sur la partie haute du bras de monture.

Connectez la caméra au PC
Lancer la procédure sous Sharpcap avec 2s de pose par exemple
Et mettez-vous en Position 1 (soit à 180° de la position "home" en Azimuth et Scope qui pointe vers la polaire.


Position 1

Une fois solved, cliquez sur Next puis passez en position 2

Position 2 (avec une lunette Evoguide 50)

Position 2 (exemple avec un C9 mais pour ma part impossible de faire le Polar Align avec une IMX385)

Il vous suffit ensuite de jouer sur les molettes de réglages en Azimut ou en Altitude du wedge pour réduire l'erreur progressivement et atteindre excellent
Left/Right Réglage de l'Azimut
Up/Down Réglage de l'Altitude


Ensuite passez en position Home (Scope sur le méridien qui point vers le sud) et faites votre Alignement avec CPWI par exemple.


[Petit Astro]

Terminé

[clouzot]

Bien ! La position "2" avec un C9 pendu en porte-à-faux au-dessus du vide me stressait à chaque fois, surtout qu'il faut déséquilibrer complètement le scope pour que la caméra ne touche pas la base.

[Petit Astro]

Les premières fois c’est impressionnant en effet.

Pour ma part, au début avec la monture éteinte juste avec les moteurs déverrouillés, j’ai fait des tests pour voir avec l’équilibrage et le porte à faux mais au final, ça tient et ça à l’air bien prévu pour (en tout cas sous nos latitudes).

[Petit Astro]

Hello, je remets ton message ici au cas où tu n’es pas vu ce topic

Par contre le reste des réponses déjà fournies risquent de se perdre dans le fil du Bar, où de pseudo-cafés façon jus de chaussettes sont servis tous les jours pour accompagner les délicieuses viennoiseries de notre boulangère préférée !

bon je viens de me ruiné en ces temp difficiles une petite table équatorial pour mon C6 nextar évolution, reste plus qu'a apprendre a m'en servir , je viens de regarder le tuto de @Petit Astro pour la mise en station , il me reste une question a voir après on avisera sur le terrain , une fois l 'alignement fait avec le goto , il y a un réglage a faire a cause de la dérive qui je crois si je me trompe pas est a faire avec les molettes du wedge ???, donc @Petit Astro ou @clouzot vous qui avez cette config pourriez vous eclairer ma lanterne? un grand merci d'avance

Donc :

- soit tu n’as pas de vue sur la polaire : dans ce cas après une mise en station plus ou moins grossière tu enchaînes avec cpwi pour faire d’abord l’alignement Go-To puis tu poursuis via l’ASPA (voir viewtopic.php?f=30&t=957 pour un exemple avec une évolution et SkyPortal/SkySafari Pro mais c’est quasiment la même chose avec CPWI ou bien par la méthode de la dérive via PhD2 voir viewtopic.php?f=30&t=1293 : objectif ici corriger la mise en station
- soit tu as vue sur la polaire et dans ce cas tu peux faire le tuto de ce topic, mais il te faut suffisamment de champ donc un bon rdf et une cam avec un capteur de taille moyenne ou de grande taille (par exemple je passe avec le C9 sur rdf 6.3 en binant bin 2, la 2600 format APS-C sinon ça génère de trop gros fichier et le polar align plante). Dans ce cas l’ordre des opérations est inversé : d’abord tu fais une superbe mise en station aux petits oignons avec Polar Align de SC puis tu enchaînes sur l’alignement GoTo avec CPWI et pas là besoin de faire ASPA ou dérive phd2.

N’hésite pas si tu as d’autres interrogations !

[Fabiolat74]

Merci@Petit Astro oui effectivement je n ai pas accès à l étoile polaire.donc je vais suivre les conseils de ces tutos qui vont bien me servir pour la suite .
