Dobson GSO 300/1500: amélioration du rocker + chariot

Message par turbojf » 10 nov. 2019, 08:07

Depuis que j'observe avec cet instrument, j'ai toujours rencontré des difficultés à le manipuler sereinement.
Pourquoi?
1- il est volumineux et lourd.
2- la rotation en Y est trop fluide ou trop dure, suivant le secteur angulaire.
3- l'embase en bois aggloméré s'est déformée sous l'effet de l'humidité. Coucou @Falconpage
4- le kit pushto mérite une meilleure intégration (les cables se promènent)

Donc c'est le moment, je préfère m'atteler à la tâche plutôt que de me voir encore ronchonner lors de la prochaine soirée.

Point de départ: du beau matériel pour assurer une rotation azimutale adaptée, sans points durs, avec un léger couple résistant.
J'ai donc récupéré avant qu'elle ne parte à la ferraille, une couronne d'orientation. Elle a servi à faire des essais d'endurance et aspire maintenant à une paisible retraite.
La suite viendra dans les prochains jours avec la partie chariot.
En attendant, j'ai préparé le MAK pour du visuel assisté avec intensificateur. 😁
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) ou (SW Maksutov 180 + AZ-EQ5)
ASI 120mc en cascade d'un tube intensificateur P8079HP

Avatar de l’utilisateur
turbojf
Messages : 540
Inscription : 09 juil. 2019, 13:33
Localisation : Normandie

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par turbojf » 11 nov. 2019, 17:37

J'ai pratiquement terminé la conception de ma caisse à savon. Il ne me manque plus que les 3 vérins de mise à niveau. :confusion-scratchheadblue:
Les tubes jaunes, c'est pour glisser des barres de manœuvre que je récupérerai probablement d'une brouette. :lol:
Roues de 260x85, profilés en ferraille, U 60x30x5 L 30x30x5, tiges filetées M12
Vos remarques sont les bienvenues. :snooty:
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) ou (SW Maksutov 180 + AZ-EQ5)
ASI 120mc en cascade d'un tube intensificateur P8079HP

Avatar de l’utilisateur
clouzot
Site Admin
Messages : 1860
Inscription : 08 avr. 2019, 23:13
Localisation : 06 et 30

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par clouzot » 11 nov. 2019, 17:49

Je n’ai pas le poids du GSO mais j’aurais peur que la structure twiste si une des roues est plus basse que les trois autres. Tu peux faire la même en trois roues (avec un permis B ça passe :mrgreen: )
Celestron C9.25 Evolution ou AVX — HyperStar v4 — ZWO ASI183MC — Focuser MicroTouch + Celestron Motor Focuser
Sharpcap — CPWI — ASICap
Avex Magenta, Bortle 8 (en ville) — Avex Orange, Bortle 5 (sur la colline)

Avatar de l’utilisateur
Ubuntu
Messages : 1316
Inscription : 09 avr. 2019, 10:02

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Ubuntu » 11 nov. 2019, 21:47

Tu vas mettre le chariot sur 4 pieds ? ou seulement 2 ?
Dobson XT10, Objectif Lomo 120mm & 50mm, caméra Risingtech IMX385

Avatar de l’utilisateur
turbojf
Messages : 540
Inscription : 09 juil. 2019, 13:33
Localisation : Normandie

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par turbojf » 12 nov. 2019, 21:00

clouzot a écrit :
11 nov. 2019, 17:49
Je n’ai pas le poids du GSO mais j’aurais peur que la structure twiste si une des roues est plus basse que les trois autres. Tu peux faire la même en trois roues (avec un permis B ça passe :mrgreen: )
tube: 24 kg
embase: 19 kg
couronne 26 kg
-------------
= 69 kg

Sur 3 roues façon Poclain TY45, pourquoi pas, mais ça va m'allonger l'ensemble à moins d'installer un timon démontable.
Je vais dessiner autre chose.
Ubuntu a écrit :
11 nov. 2019, 21:47
Tu vas mettre le chariot sur 4 pieds ? ou seulement 2 ?
3 points d'appui pour la mise à niveau.
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) ou (SW Maksutov 180 + AZ-EQ5)
ASI 120mc en cascade d'un tube intensificateur P8079HP

Avatar de l’utilisateur
turbojf
Messages : 540
Inscription : 09 juil. 2019, 13:33
Localisation : Normandie

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par turbojf » 12 nov. 2019, 22:55

Je vais partir sur un système tricycle avec timon amovible.
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) ou (SW Maksutov 180 + AZ-EQ5)
ASI 120mc en cascade d'un tube intensificateur P8079HP

Avatar de l’utilisateur
Steph
Messages : 939
Inscription : 09 avr. 2019, 00:25

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Steph » 13 nov. 2019, 02:58

En terme de conception c 'est le plus simple et avec le meilleur rendement.
Il y a peu de soudure et aucun usinage, il faut juste s'assurer de prendre des sections suffisamment importantes pour éviter toute vibration.
T300 f/2.9 - ASA Coma Corrector - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Avatar de l’utilisateur
ouki
Messages : 1512
Inscription : 09 avr. 2019, 22:24
Localisation : Perpignan

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par ouki » 13 nov. 2019, 07:07

Jolie :doh:
Je vais suivre avec grand intérêt ta réalisation car je dois modifier le mien
La partie délicate étant pour ma part le système de direction et son empattement car j'ai plein de déclivité sur mon modeste terrain.

Je compte sur toi si tu as le temps pour un beau tuto.
Effectivement le modèle que propose @Steph est de conception plus simple.
Le chariot étant une piece maîtresse pour certains pour faire de l'astro merci beaucoup pour ce post.
Ouki
Polaroïd de l'astro.
Adepte de l'imagerie moche,pas cher sans prise e de tête :pray:
Éternel débutant.

Avatar de l’utilisateur
Steph
Messages : 939
Inscription : 09 avr. 2019, 00:25

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Steph » 13 nov. 2019, 09:49

ouki a écrit :
13 nov. 2019, 07:07
La partie délicate étant pour ma part le système de direction
Pour la direction, c'est soit tu acceptes d'avoir du jeu, et la solution ci-dessus convient parfaitement et est simple de réalisation.

Soit tu ne veux pas de jeu, alors c'est roulement emmanché dans un tube, comme je l'ai fait pour ma dolly, par contre il faut avoir de quoi se fabriquer une douille de direction et la souder correctement au châssis, en choisissant le bon angle de chasse.

Sur mon ancien système que j'ai filé à Mika (voir sur son post configuration) , j'avais testé le principe de direction des chariots de jardin. Ça ne braquait pas assez,et je doit faire un savant créneau à l’intérieur de mon garage :ninja:
configuratio)
ouki a écrit :
13 nov. 2019, 07:07
et son empattement car j'ai plein de déclivité sur mon modeste terrain.
Du coup c'est trois roues obligatoires avec suffisamment de garde au sol.
T300 f/2.9 - ASA Coma Corrector - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Avatar de l’utilisateur
clouzot
Site Admin
Messages : 1860
Inscription : 08 avr. 2019, 23:13
Localisation : 06 et 30

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par clouzot » 13 nov. 2019, 10:26

Je pencherais moi aussi pour le trois roues à la Steph, que des avantages :
- une roue en moins, des roulements en moins, des emmerdes en moins
- pas d'hyperstatisme dans le contact avec le sol: moins de contraintes, et accepte les irrégularités de surface (que tu auras sauf plan en béton dans le jardin, voir avec Madame pour le contrat :ninja: ) sans tordre la structure ou l'essieu avant (dans ton plan tricycle à 4 roues)
- pas de système à parallélogramme à faire pour la direction, un rayon de braquage amélioré (ce qui n'empêchera pas les créneaux quand même, car tu dois avoir un empattement minimal et une voie sur l'essieu arrière correspondant au trépied que tu mets dessus...)
- qu'est-ce qui empêche d'avoir un roulement de direction à axe vertical et une seule roue, au juste? trop casse-gueule ?
Celestron C9.25 Evolution ou AVX — HyperStar v4 — ZWO ASI183MC — Focuser MicroTouch + Celestron Motor Focuser
Sharpcap — CPWI — ASICap
Avex Magenta, Bortle 8 (en ville) — Avex Orange, Bortle 5 (sur la colline)

Avatar de l’utilisateur
Steph
Messages : 939
Inscription : 09 avr. 2019, 00:25

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Steph » 13 nov. 2019, 11:19

clouzot a écrit :
13 nov. 2019, 10:26
- qu'est-ce qui empêche d'avoir un roulement de direction à axe vertical et une seule roue, au juste? trop casse-gueule ?
Rien, si tout est correctement dimensionné. Si tu pars sur une roue il faut obligatoirement faire une fourche (à moins de piquer le monobras de @sebb916 ...), juste un peu plus de boulot et de soudure.
T300 f/2.9 - ASA Coma Corrector - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Avatar de l’utilisateur
Guimby
Messages : 1777
Inscription : 23 avr. 2019, 13:08

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Guimby » 13 nov. 2019, 11:22

Ouch, mais c'est quoi ce monstre sur la dernière photo?! :lol:
Déjà qu'un 300 à roulettes, c'est osé, alors le 400! @Steph du as du diamètre à rattraper :lol:
Heq5 Pro / Eq3-2
Skywatcher 150/750 / SkyWatcher 72ED
Sony alpha 77II // Sony alpha 65 (défiltrage total maison) // Qhy5ii // ZWO Asi 1600mm pro
Focuser zwo / EFW mini
+ Toute une flotte d'objectifs divers

Avatar de l’utilisateur
turbojf
Messages : 540
Inscription : 09 juil. 2019, 13:33
Localisation : Normandie

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par turbojf » 13 nov. 2019, 11:32

Au niveau du train avant, j'ai prévu une liaison rotule par boule d'attelage, donc pas d'hyperstatisme. Le timon pourra être remisé le temps de l'observation, une vis vérin servira d'appui.
Dernière modification par turbojf le 24 nov. 2019, 07:48, modifié 1 fois.
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) ou (SW Maksutov 180 + AZ-EQ5)
ASI 120mc en cascade d'un tube intensificateur P8079HP

Avatar de l’utilisateur
Steph
Messages : 939
Inscription : 09 avr. 2019, 00:25

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Steph » 13 nov. 2019, 11:41

Guimby a écrit :
13 nov. 2019, 11:22
Déjà qu'un 300 à roulettes, c'est osé, alors le 400! @Steph du as du diamètre à rattraper
C'est du carton...ça compte pas, c'est comme mettre un gros rouleau de PQ sur roulette :D :D :D => je sors!

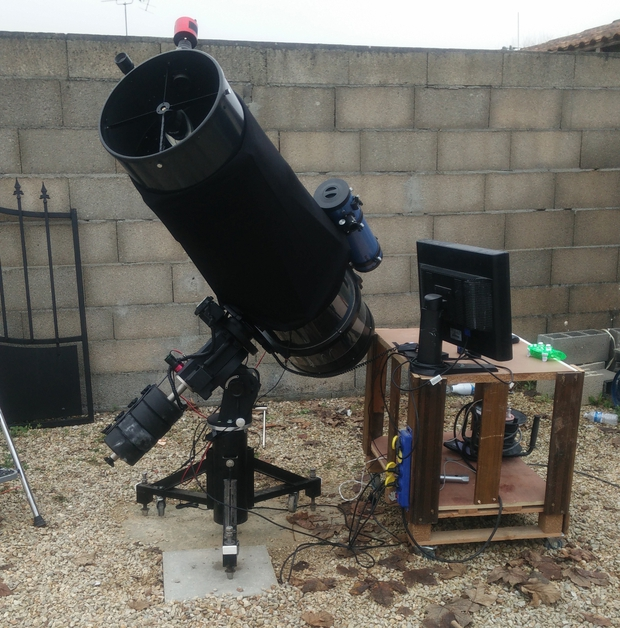

Un vrai 14" sur roulette
T300 f/2.9 - ASA Coma Corrector - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

Avatar de l’utilisateur
Guimby
Messages : 1777
Inscription : 23 avr. 2019, 13:08

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Guimby » 13 nov. 2019, 11:45

Bah bizarrement je saurais m'en contenter du rouleau de pq à roulettes!! :ninja: :lol:
Par contre tu as intérêt a être sûr de pouvoir observer depuis chez toi... Parce que je te dis pas la bagnole qu'il faut pour en faire un setup de voyage !
Heq5 Pro / Eq3-2
Skywatcher 150/750 / SkyWatcher 72ED
Sony alpha 77II // Sony alpha 65 (défiltrage total maison) // Qhy5ii // ZWO Asi 1600mm pro
Focuser zwo / EFW mini
+ Toute une flotte d'objectifs divers

Avatar de l’utilisateur
Steph
Messages : 939
Inscription : 09 avr. 2019, 00:25

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Steph » 13 nov. 2019, 11:47

turbojf a écrit :
13 nov. 2019, 11:32
j'ai prévu une liaison rotule par boule d'attelage, donc pas d'hyperstatime
...je pensais être le seul à avoir eu cette idée :D j'ai sacrifié une magnifique tête de timon feu vert, c'est dommage tout est parti à la déchetterie cet été, j'aurais pu te filer l'ensemble.
T300 f/2.9 - ASA Coma Corrector - EQ8 - Eqmod - TheSkyX Pro - Hypercam 294C PRO TEC Cooled - Zone AVEX jaune - Quick Imager
Site en construction: http://astronomy-outcast.com

sebb916
Messages : 1000
Inscription : 09 avr. 2019, 08:53

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par sebb916 » 13 nov. 2019, 13:19

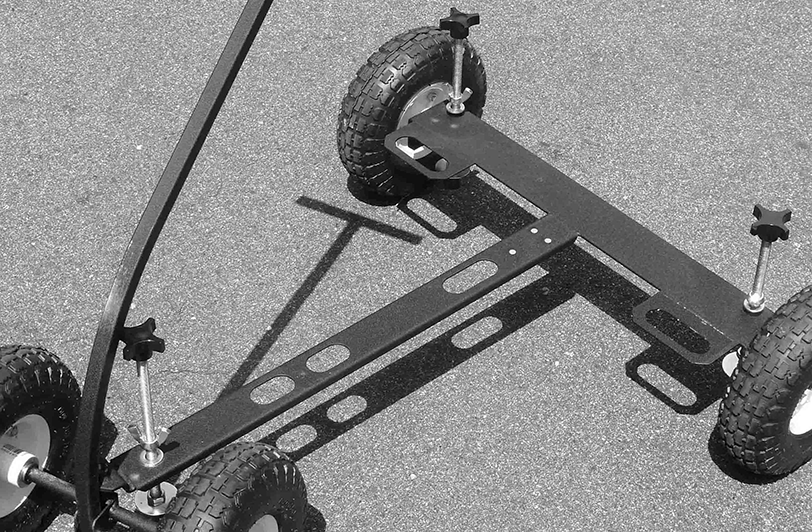

sympa les photos des chariots, mais le monobras reste sur la moto :D
Tubes : Orion 120ED, Meade ETX90EC, Perl JPM 115/900
Caméras : Atik Infinity, Datyson T7C
Monture : Skyview pro

Site perso astro : http://sebbastro.e-monsite.com
Chaine youtube astro : https://www.youtube.com/channel/UCrxdpw ... kSZS6hJzKA

Avatar de l’utilisateur
ouki
Messages : 1512
Inscription : 09 avr. 2019, 22:24
Localisation : Perpignan

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par ouki » 13 nov. 2019, 15:00

Ohhhh super merci d"avoir imagé ça donne pleinnnn d'idées.
Polaroïd de l'astro.
Adepte de l'imagerie moche,pas cher sans prise e de tête :pray:
Éternel débutant.

Avatar de l’utilisateur
turbojf
Messages : 540
Inscription : 09 juil. 2019, 13:33
Localisation : Normandie

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par turbojf » 16 nov. 2019, 23:44

Je me suis retroussé les manches cet après-midi, ça prend forme. Presque pareil que le 3d. :lol:
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) ou (SW Maksutov 180 + AZ-EQ5)
ASI 120mc en cascade d'un tube intensificateur P8079HP

Avatar de l’utilisateur
Guimby
Messages : 1777
Inscription : 23 avr. 2019, 13:08

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Guimby » 17 nov. 2019, 11:42

La vache, ça a déjà l'air super lourd^^
Heq5 Pro / Eq3-2
Skywatcher 150/750 / SkyWatcher 72ED
Sony alpha 77II // Sony alpha 65 (défiltrage total maison) // Qhy5ii // ZWO Asi 1600mm pro
Focuser zwo / EFW mini
+ Toute une flotte d'objectifs divers

Avatar de l’utilisateur
Forest
Messages : 505
Inscription : 09 avr. 2019, 12:34

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Forest » 17 nov. 2019, 11:47

Lol, va falloir motoriser le char d'assaut maintenant :lol:
L'infini c'est grand, surtout vers la fin !
Dob SW 250/1200 + table Equato maison + IMX 385 RT + RF 0.5x TSoptic

Avatar de l’utilisateur
turbojf
Messages : 540
Inscription : 09 juil. 2019, 13:33
Localisation : Normandie

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par turbojf » 17 nov. 2019, 16:04

Le char d'assaut vien de rentrer de son déverminage.
RAS, le moteur n'a pas calé, la direction braque bien.
La suite, c'est le système de mise à niveau.
Dernière modification par turbojf le 26 nov. 2019, 22:07, modifié 1 fois.
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) ou (SW Maksutov 180 + AZ-EQ5)
ASI 120mc en cascade d'un tube intensificateur P8079HP

Avatar de l’utilisateur
turbojf
Messages : 540
Inscription : 09 juil. 2019, 13:33
Localisation : Normandie

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par turbojf » 24 nov. 2019, 11:27

Encore un peu de travail à prévoir, mais le dob est enfin opérationnel. Au moins, je ne me ferais pas surprendre si le temps se dégage.
Hier matin: percage et montage du rocker sur la couronne, adaptation du codeur AZ, graissage des roues
Ce matin, renfort de la fixation du codeur ALT et fixation du câblage.
Chariot à dob gso 300/1500
Chariot à dob gso 300/1500
Reste à faire:
- vis de mise à niveau sur l'avant
- mettre à nu le châssis et le repeindre.
- installer une bulle de niveau
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) ou (SW Maksutov 180 + AZ-EQ5)
ASI 120mc en cascade d'un tube intensificateur P8079HP

Avatar de l’utilisateur
Guimby
Messages : 1777
Inscription : 23 avr. 2019, 13:08

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par Guimby » 24 nov. 2019, 12:23

Eh bien, manque plus que la table équatoriale intégrée ? ^^
Heq5 Pro / Eq3-2
Skywatcher 150/750 / SkyWatcher 72ED
Sony alpha 77II // Sony alpha 65 (défiltrage total maison) // Qhy5ii // ZWO Asi 1600mm pro
Focuser zwo / EFW mini
+ Toute une flotte d'objectifs divers

Avatar de l’utilisateur
turbojf
Messages : 540
Inscription : 09 juil. 2019, 13:33
Localisation : Normandie

Dobson GSO 300/1500: amélioration du rocker + chariot

Message par turbojf » 24 nov. 2019, 13:54

Une table, non, mais une tablette pour poser le portable sur la tourelle (rocker), de manière à me débarrasser de la table de jardin à déplacer et du cordon USB qui pendouille.
Quant au mouvement azimutal, c'est un régal les amis, le couple résistant est constant quelque soit l'orientation choisie.
Il est suffisamment élevé pour procurer une sensation de précision, de qualité.
Le tube intensificateur va se retrouver de nouveau sur un char. :mrgreen:
Altair Hypercam 183C TEC PRO sur (SW Equinox 80/500 ED + AZ-EQ5) ou (objectif 50mm FD1.8 + trépied) ou (Dobson 300/1500 GSO) ou (SW Maksutov 180 + AZ-EQ5)
ASI 120mc en cascade d'un tube intensificateur P8079HP

Répondre
