Les étoiles doubles de M35

[pejive]

L'activation du WDS catalogue des étoiles doubles dans Cartes du Ciel (Skychart) permet de visualiser un grand nombre d'étoiles doubles dans l'amas M35

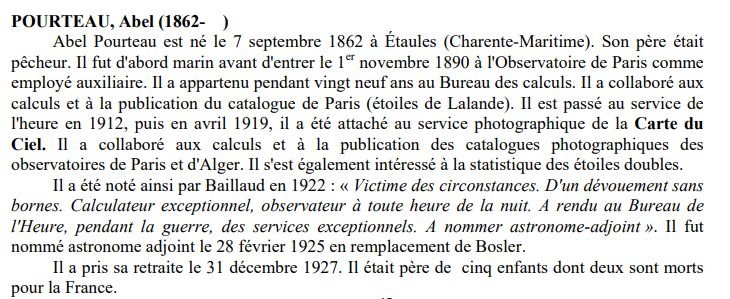

La plupart sont identifiées en POU **** faisant référence au catalogue d'Abel Pourteau astronome français (1862- ???) calculateur à l'Observatoire de Paris;
date de décès inconnue (j'ai même cherché sur un site de généalogie)


Je dispose d'une image de M35 de qualité médiocre mais qui permet quand même de faire des mesures
(à ce stade mon image n'est orientée qu'approximativement )

1ère étape: Repérage
A priori facile avec Aladin en ligne; il suffit de chercher par exemple ** STT 134" ou ** POU 1032
Mais pour de nombreux identifiants Aladin ne réagit pas
On peut alors plonger dans le Washington Double Star Catalogue pour voir les identifiants WDS

Par exemple au lieu de "**POU 1024" il faudrait utiliser "**WDS 06089+2420"
Mais il semble que çà ne fonctionne pas toujours non plus.
J'ai résolu le problème en utilisant la version d'Aladin téléchargeable, qui se connecte sur de nombreux catalogues
https://aladin.u-strasbg.fr/
Les identifiants WDS sont bien résolus; il n'y a plus qu'à comparer avec l'image

Avec un peu de patience on remplit la carte

work in progress
à suivre

[pejive]

2e étape: Orientation de l'image
Le platesolve d'Astap indique l'angle dont il faut tourner l'image pour avoir le Nord en haut (3.86°), ainsi que l'échantillonnage 0,9"/pix


Les mesures se feront donc sur cette image

3e- Mesures
Exemple sur STT134
Pour déterminer la distance entre les 2 étoiles j'utilise Astrosurface (Mathpix-> Slice intensity)


La distance entre les maxima est 66 - 32 =34 pixels soit un écart angulaire de 34 x 0,9= 30,6"

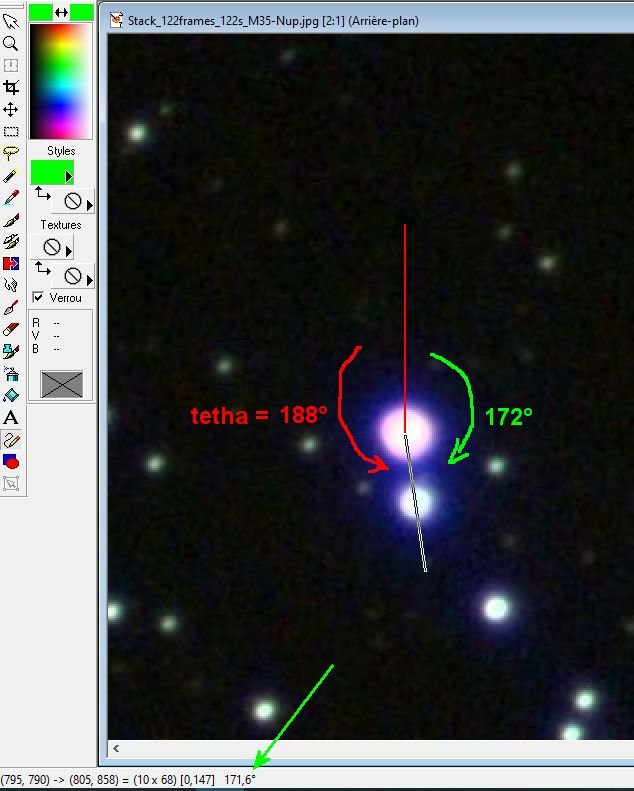

Pour l'angle un logiciel de dessin comme PaintShop


Attention l'angle indiqué n'est pas celui utilisé dans les tables d'étoiles doubles; il faut prendre 360°- 172°= 188°
Les résultats sont conformes aux dernières mesures du WDS catalogue


Variante: On peut également repérer les coordonnées x , y du centre des étoiles A et B (çà peut se faire avec Astap) et utiliser le théorème de Pythagore et la trigonomètrie ...

[pejive]

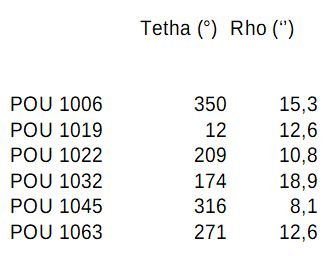

Résultats des mesures.
POU 1024 non mesurable; trop serrée (7")
On arrive à 8" avec POU 1045
La focale utilisée était 660mm. Pour faire mieux il faudrait un peu plus de focale et aussi de diamètre; à refaire avec le 150/750


[Lucien]

Bonjour,

Juste pour information si ça peut aider dans l'utilisation d'AstroSurface ici.
Il y a un outil qui permet de mesurer des distances et des angles sur les images...avec calculs d’échantillonnage...
A voir ci-dessous.

Dans un autre outil on peut aussi reporter un cadre sur le ciel...

C'est dans le menu en haut à gauche MathPix.

Cordialement,
Lucien

[pejive]

Merci @Lucien Effectivement c'est plus rapide comme çà


[pejive]

Sur une image du 27 août 2024 avec la lunette 102/660 j'ai repris quelques mesures avec Aladin
POU1019


10" de séparation semble une limite à cette focale.
