Réception meteo fax et RTTY
Publié : 03 mars 2022, 16:46
par pejive
Un autre exercice d'utilisation du up-converter et de la clé de réception SDR .
Des cartes météo sont transmises par fax sur les fréquences HF.
http://14ar2555.eklablog.com/swl-fax-meteo-c30342558
par exemple la station de Hambourg sur 7880 kHz
pas facile, avec mon installation,(l'antenne est un bout de fil de quelques mètres , à l'intérieur) de repérer le bon signal au milieu d'une mer de parasites;
de plus je ne connais pas avec précision la fréquence de l'oscillateur local du up-converter; théoriquement avec un quartz de 27,065 MHz elle devrait être de 135,325 MHz,
mais elle est visible à 135,316 MHz dans SDRSharp
J'ai quand même réussi à retrouver le bon signal
Le signal BF est transmis au logiciel SeaTTY par le câble virtuel.

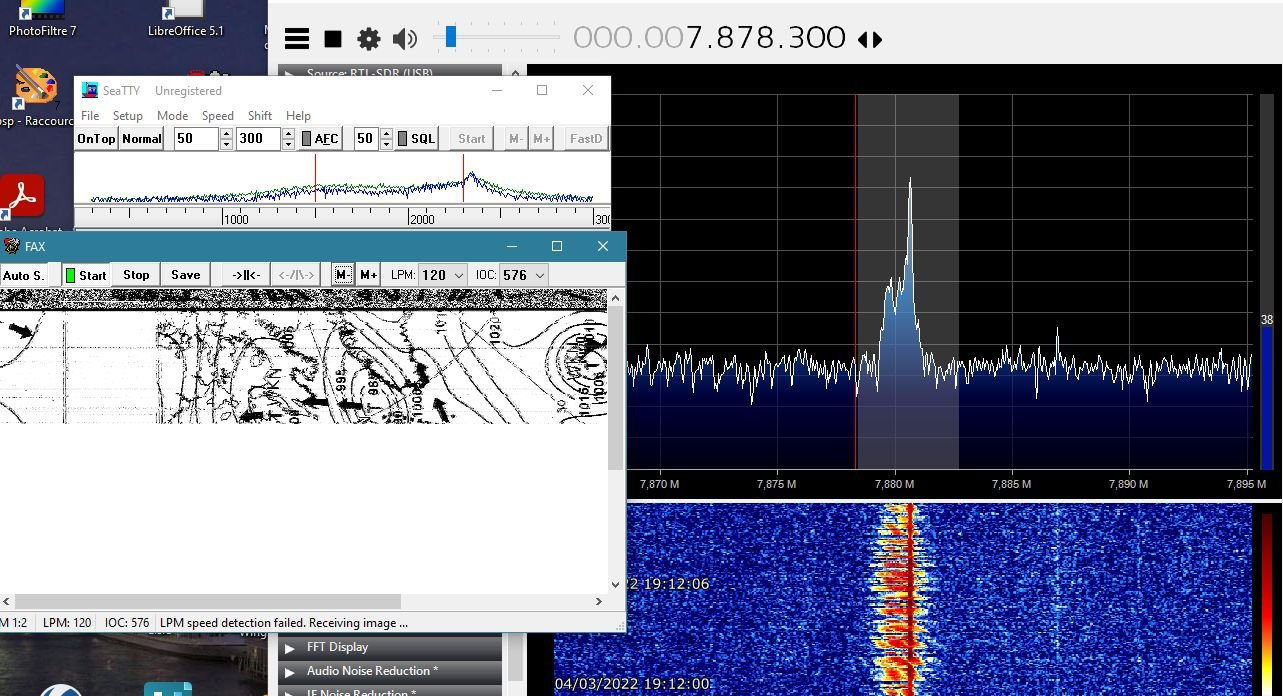

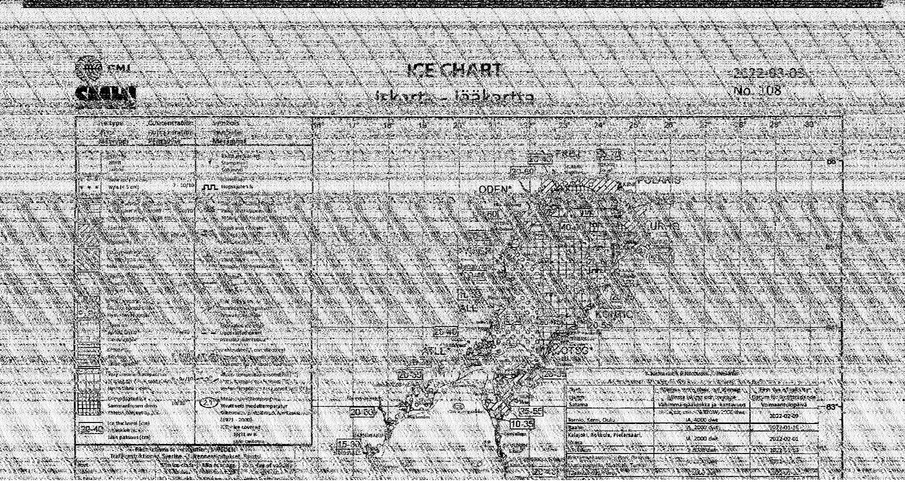

Lorsque la fréquence est bien accordée on voit apparaître des signes

- 220303-162002.PNG (631.74 Kio) Consulté 3302 fois
reception meteo fax
Publié : 03 mars 2022, 17:52
par pejive
réception avec une meilleure propagation; signal moins brouillé

- 220303-174009.PNG (549.58 Kio) Consulté 3294 fois
reception meteo fax
Publié : 03 mars 2022, 19:16
par pejive

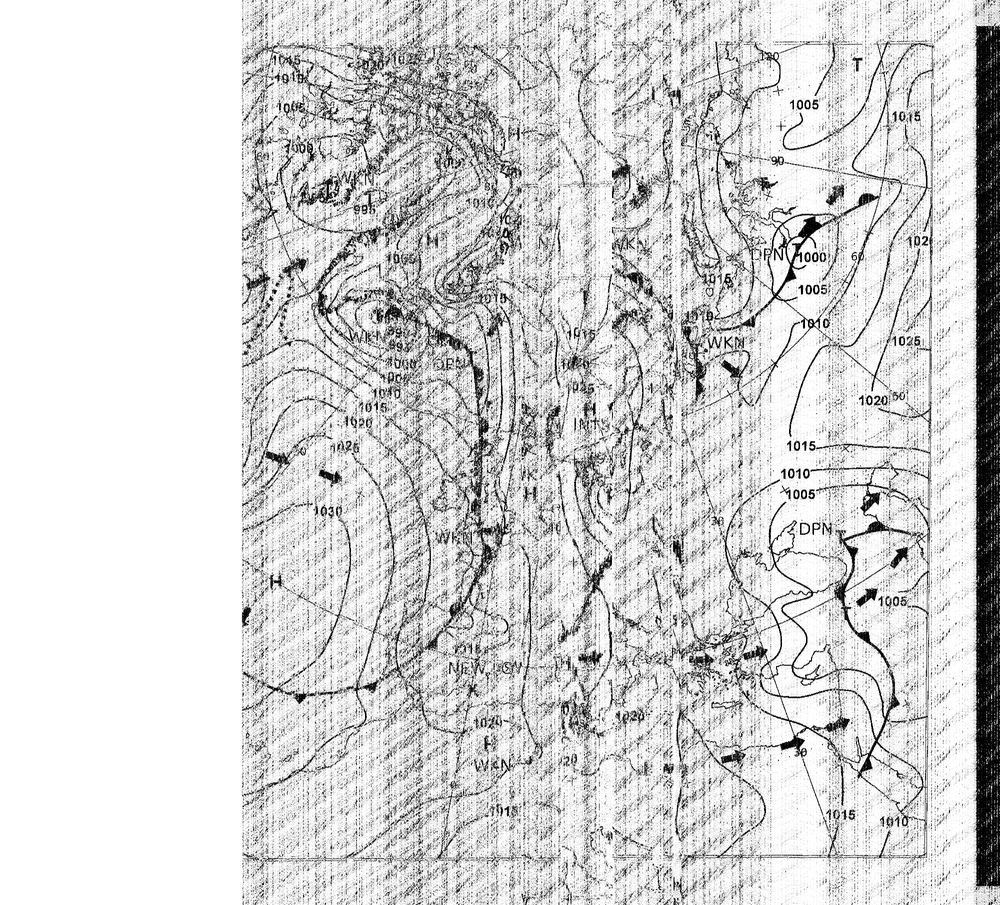

Un bon début mais le bruit a repris l'avantage.
Prochains essais avec l'antenne cadre amplifiée

- 220303-190002.jpg (332.35 Kio) Consulté 3287 fois
reception meteo fax
Publié : 03 mars 2022, 20:45
par turbojf

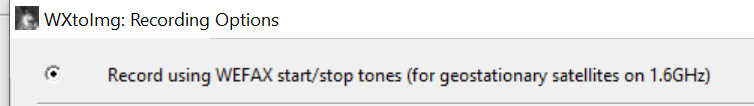

En parlant de fax, tu as vu ça
@pejive ?

- image.png (23.25 Kio) Consulté 3281 fois
Ce sera probablement mon prochain challenge dans le domaine.
reception meteo fax
Publié : 03 mars 2022, 21:17
par pejive
Oui mais le 1,6GHz ne peut être abordé qu'avec du matériel tout câblé

Réception meteo fax
Publié : 04 mars 2022, 06:52
par pejive
réception matinale sur 3855 kHz
J'ai appliqué le shift -135316000 pour avoir l'affichage direct de la fréquence dans SDR Sharp

- 220304-062503.PNG (568.35 Kio) Consulté 3269 fois
Réception meteo fax
Publié : 04 mars 2022, 14:36
par pejive

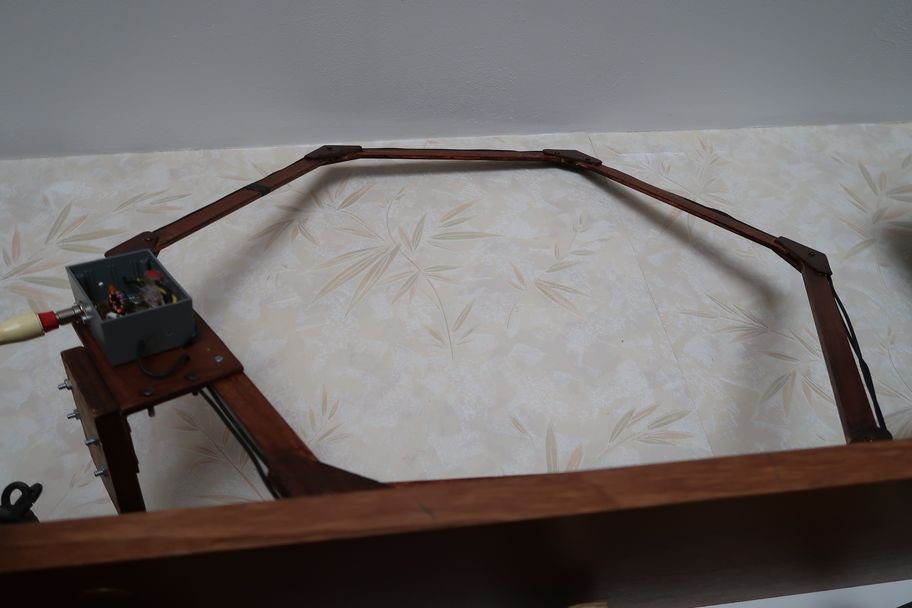

essais sur antenne cadre amplifiée
Le up-converter résiste toujours

malgré les multiples transformations
Jeté d'antenne sur bibliothèque

- ant-cadre.jpg (49.94 Kio) Consulté 3263 fois

- 220304-135938.jpg (203.88 Kio) Consulté 3263 fois

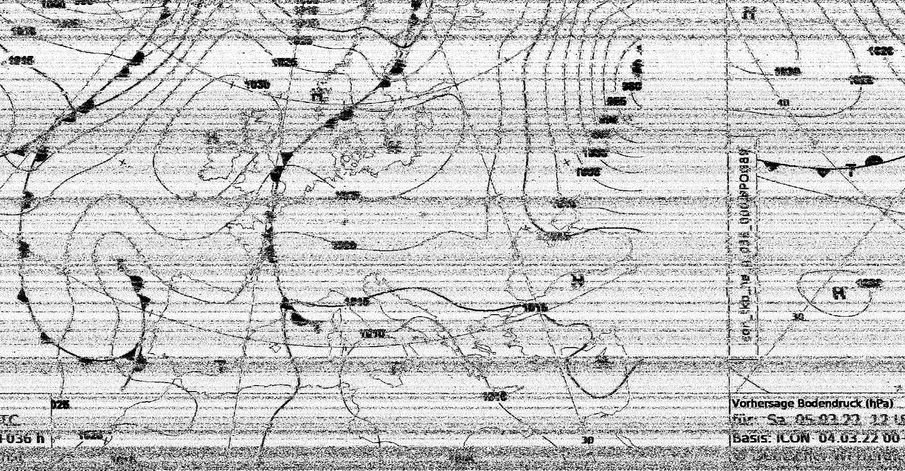

Il semble y avoir un problème de synchronisation, l'image est décalée; peut-être à cause du décodage lancé en mode manuel
Réception meteo fax
Publié : 04 mars 2022, 15:04
par Lambda
Rhoooo

... Je faisais ça, y'a un moment, avec un petit Sony ICF7600G, quelques mètres de fils, une entrée carte son sur un petit Laptop, et un petit software (gratuit il y'a 20 ans) dont j'ai oublié le nom, et roulez jeunesse!
J'aime beaucoup l'aspect monochrome, un peu "vintage/oldschool" de ces cartes là, avec les imperfections de réceptions dues aux aléas de propagation.......
Belle manip DIY! Merci pour ton partage!
à+,
Lambda
Réception meteo fax
Publié : 04 mars 2022, 15:49
par pejive
Je voulais le faire il y a 25 ans mais à l'époque je ne savais pas bidouiller avec les cartes son

J'ai fait des progrès, le matériel aussi.

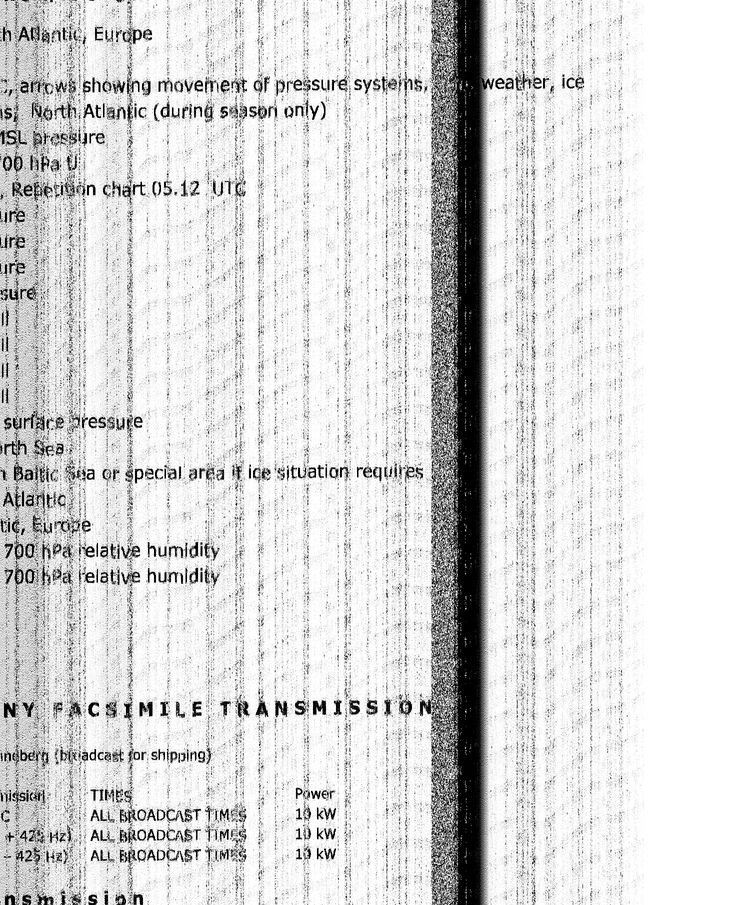

Avec l'ampli bien réglé, un déréglage involontaire de fréquence provoque une bande noire

- 220304-153202.jpg (214.7 Kio) Consulté 3249 fois
Réception meteo fax
Publié : 04 mars 2022, 19:28
par pejive

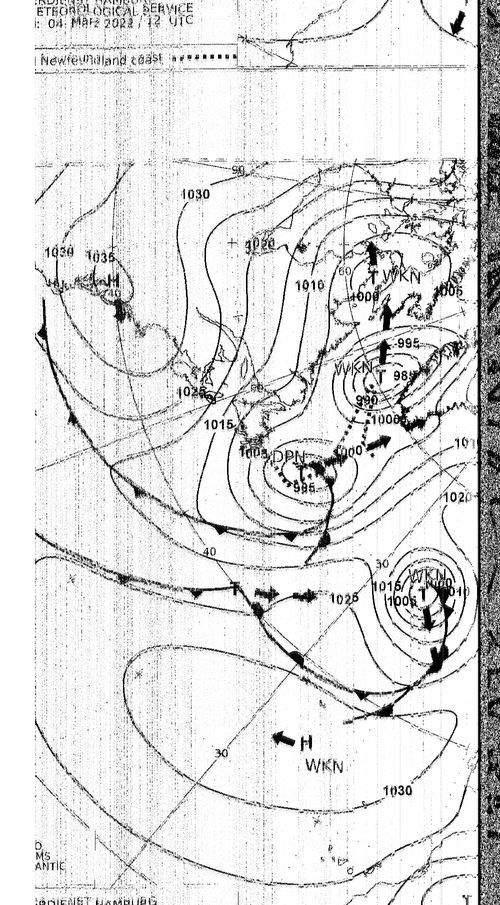

belle réception ce soir. J'ai vu qu'il y avait un bouton pour ajuster le début de l'image, çà sera pour une autre fois

- 220304-190955.jpg (153.77 Kio) Consulté 3239 fois
En haut Saint-Pierre et Miquelon
Réception meteo fax
Publié : 05 mars 2022, 06:15
par pejive
image corrigée ( slant et synchro ) après réception

- 220304-190955rect.jpg (143.42 Kio) Consulté 3231 fois
Réception meteo fax
Publié : 05 mars 2022, 08:48
par pejive
Carte de prévisions pour lundi reçue à 08h30 sur 7880 kHz
Les bips de fin de transmission
réception de 10h30
Réception meteo fax
Publié : 05 mars 2022, 12:05
par pejive
Jolie capture de la fin de transmission
Réception meteo fax
Publié : 06 mars 2022, 16:21
par pejive

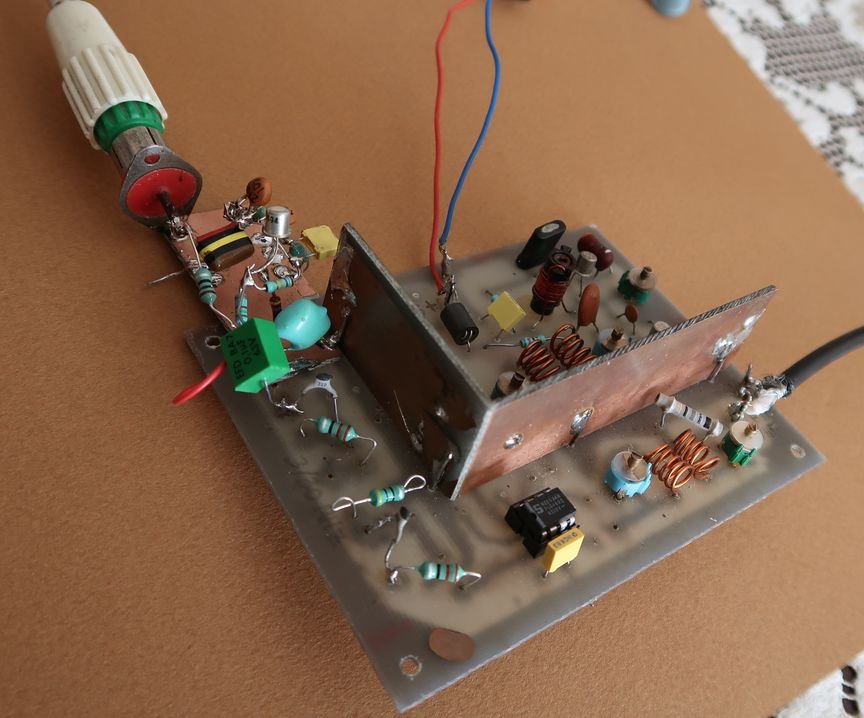

Plugin 3D

réalisant l'adaptation d'impédance entre le 75 ohms du câble d'antenne et le 1500 ohms du filtre d'entrée

- upconv-adapt75-1500.jpg (83.96 Kio) Consulté 3206 fois

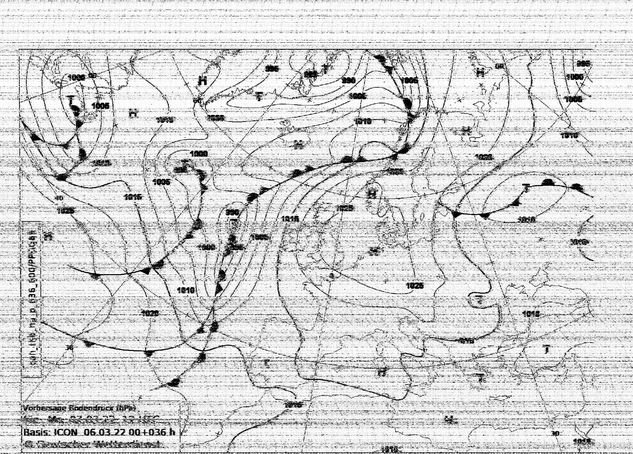

Pas d'amélioration visible, mais la propagation n'était pas très favorable

- 220306-135604.jpg (122.15 Kio) Consulté 3206 fois
Réception meteo fax
Publié : 06 mars 2022, 20:02
par Lambda
Bravo pour ta persévérence!
Eventuellement, tu pourrais peut-être essayer de bricoler un transfo d'adaptation d'impédance, pour ce passage 75 Ohms -> 1500 Ohms ?
À faire en large bande sur un tore qui bosse encore correctement à quelques MHz...
Tu pourrais éventuellement même faire un transfo d'adaptation accordé et remplacer ton filtre d'entré actuel avec ça...
Même avec un transfo à air avec un couplage variable " à l'ancienne".... ça devrait bien "pointu" et booster le SNR....
juste une idée comme ça.
Bonne continuation!
à+
Lambda
Réception meteo fax
Publié : 07 mars 2022, 10:21
par pejive
Je suis pleinement satisfait de mon dernier montage:
filtre passe-haut 3MHz +transistor / sortie 1500 ohms avec possibilité de mettre quelques dB de gain.
Cela permettra d'avoir ensuite plusieurs passe-bande commutés
Je viens de réussir mon 1er décodage de RTTY sur 10,1MHz sans même avoir réaccordé la sortie VHF du convertisseur
Si c'est un message des ET ils parlent bien l'anglais
ART FIRST NORTH ABOUT 3, OTHERWISE LIGHT AND
VARIABLE WINDS, LOCALLY MISTY, LATER FOG PATCHES, SEA 0,5
METER.
SOUTHERN BALTIC :
NORTH TO NORTHWEST 4, LIGHT AND VARIABLE WINDS LATER, SEA
0,5 METER.
BODDENGEWAESSER EAST :
NORTH TO NORTHWEST 4, LIGHT AND VARIABLE WINDS LATER,
LOCALLY MISTY, FOG PATCHES, SEA 0,5 METER.
SOUTHEASTERN BALTIC :
NORTHWEST TO NORTH 4 TO 5, ABATING, SEA 1 METER.
CENTRAL BALTIC :
NORTHWEST 5, SHIFTING NORTH, LATER ABATING, SEA 1,5
METER.
NORTHERN BALTIC :
NORTHWEST 5 TO 6, SHIFTING NORTH, ABATING SLOWLY, SEA 1,5
METER.
GULF OF RIGA :
NORTHWESTERLY WINDS 4 TO 5, ABATING SLOWLY, LOCALLY
MISTY, SEA 0,5 METER, AT THE NORTHEASTCOAST SEA ICE.
OUTLOOK VALID UNTIL WEDNESDAY MORNING:
ENGLISH CHANNEL WESTERN PART :
SOUTH TO SOUTHWEST 5 TO 6, DECREASING A LITTLE.
ENGLISH CHANNEL EASTERN PART :
SOUTHEAST 5 TO 6, SHIFTING SOUTH, DECREASING A LITTLE.
IJSSELMEER :
SOUTHEAST 4, SHIFTING SOUTH.
GERMAN BIGHT :
SOUTHEAST TO SOUT
Réception meteo fax et RTTY
Publié : 07 mars 2022, 11:30
par pejive
Réception meteo fax et RTTY
Publié : 07 mars 2022, 19:27
par pejive
Une jolie carte à colorier

- 220307-190439.jpg (260.29 Kio) Consulté 3169 fois
Réception meteo fax et RTTY
Publié : 14 mars 2022, 11:38
par Casper le fantôme
La vache que de souvenirs a tenter d'attraper un bulletin météo au milieu de la méditerranée parasité a mort bien sur juste pour te confirmer bennnnnn t'ai dans une belle galère mon pote

Réception meteo fax et RTTY
Publié : 15 mars 2022, 08:55
par pejive
Première réception de qualité médiocre, de la station britannique de Northwood
Réception meteo fax et RTTY
Publié : 25 août 2022, 16:25
par pejive
La plupart des stations web-sdr , en particulier les
kiwi-sdr permettent la réception des météo-fax
http://kiwisdr.com/public/
Choisir une station sur la carte et chercher une transmission fax dans la même région...
Réception de Hamburg depuis une station française
Depuis Boston aux USA
La même station reçue depuis Anchorage
Réception meteo fax et RTTY
Publié : 25 août 2022, 17:22
par pejive
Réception depuis San Francisco
Il est possible d'enregistrer les images mais c'est très lent ( ligne par ligne)
Réception meteo fax et RTTY
Publié : 25 août 2022, 21:31
par pejive
Image du satellite GOES retransmise par la station de Pt Reyes (Californie) et reçue à Honolulu sur 22,527 MHz

pourquoi faire simple quand on peut faire compliqué
J'ai tenté de l'enregistrer mais çà a bugué
Réception meteo fax et RTTY
Publié : 26 août 2022, 11:27
par pejive

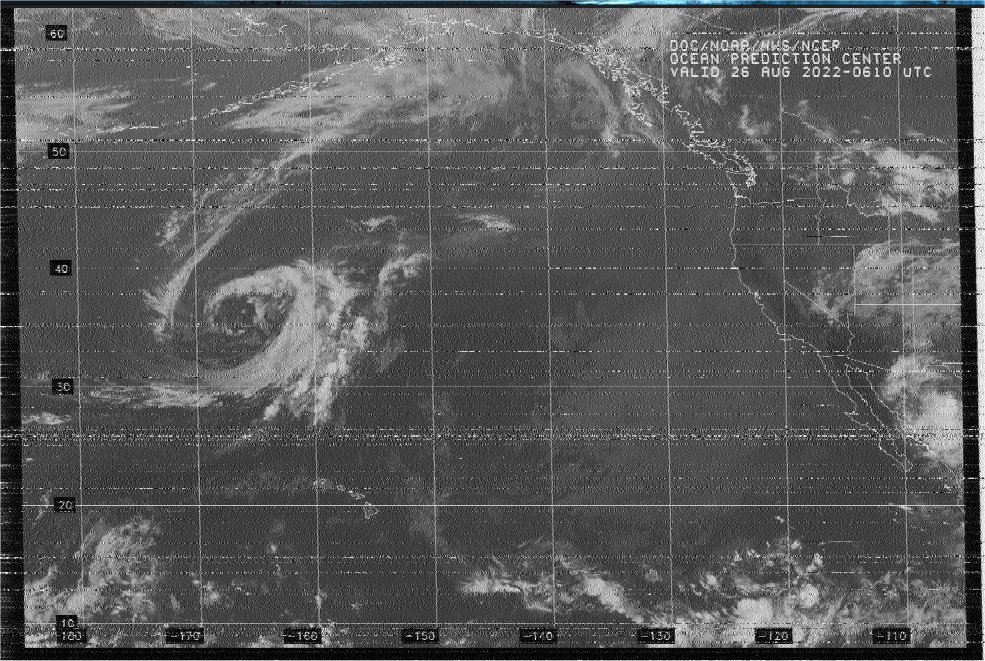

Capture depuis Portland, reçue de Pt Reyes sur 8,6 MHz

- goes.jpg (257.59 Kio) Consulté 3054 fois
Réception meteo fax et RTTY
Publié : 28 août 2022, 16:56
par pejive
deux réceptions en Asie
Séoul reçu à Okinawa
Guangzhou reçu aux Philippines
