Radio DAB+ sur clé RTL-SDR

[pejive]

Les clés RTL-SDR sont connues de ceux qui font un peu de réception des satellites météo
La radio DAB+ késaco ? c'est de la radio numérique multiplexée émise dans la bande VHF III abandonnée par la télévision de 174 à 230 MHz
Elle a été découpée en canaux de 1,75 MHz de large. Chaque canal permet de diffuser jusqu'à 13 stations différentes!


Si les nouveaux autoradios sont prévus pour la réception de la DAB ce n'est malheureusement pas le cas des logiciels de décodage comme SDRSharp.
Heureusement quelques logiciels dédiés ont fait leur apparition comme Qt-DAB disponible pour Linux mais aussi pour Windows
https://github.com/JvanKatwijk/qt-dab/releases
Ecouter les radio locales n'a (pour moi) qu'un intérêt limité surtout que je me situe à peine à 4 km du principal émetteur
Mais cette bande VHF permet parfois, lorsque les conditions atmosphériques le permettent, des réceptions à grande distance (DX) à plusieurs centaines de kilomètres par propagation troposphérique
Exemple par un amateur de radio lithuanien

[pejive]

Premier contact avec Qt-DAB
équipement: clé RTL-SDR v4 + antenne dipôle avec 2 brins de 40cm environ (quart d'onde à 190 MHz=75/190= 0,395 m)
Comme toujours quand on ouvre ce genre de logiciel sans avoir lu le mode d'emploi (je ne sais pas s'il y en a un ) on est plutôt paumé
edit: il y a un mode d'emploi on peut éventuellement le lire


Il faut arriver à configurer


En sélectionnant dabstick-v4 ma clé est reconnue comme Generic RTL2832U
ppm j'ai mis 65 c'est la valeur qu'il y a dans SDRSharp
Pour avoir du son -> sortie Haut-parleurs

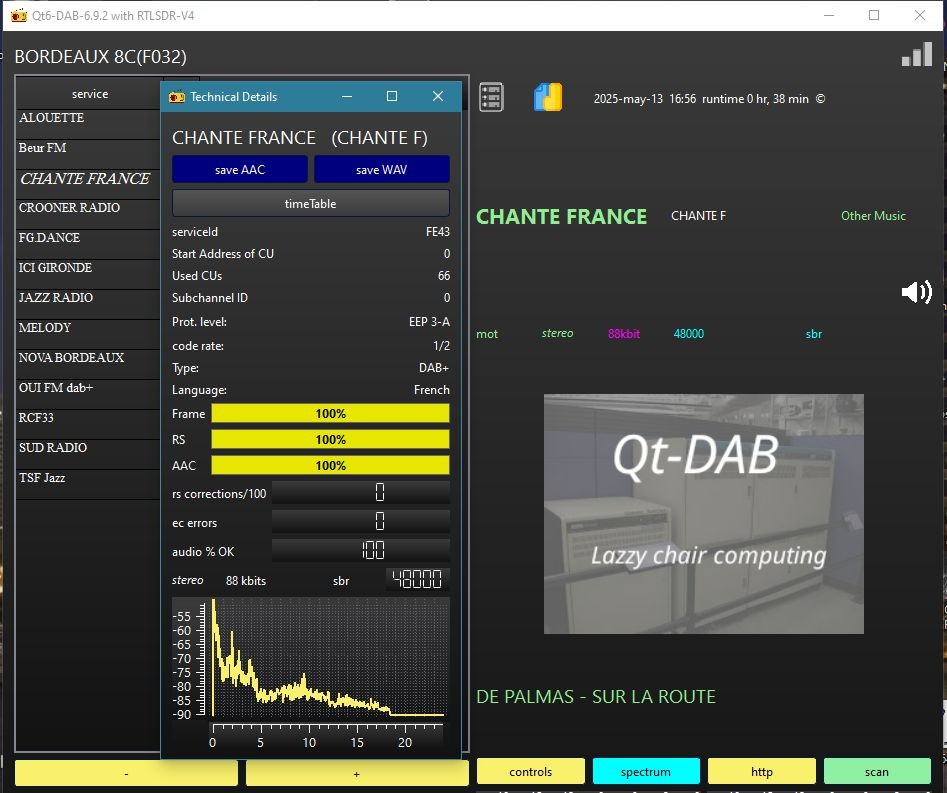

Fenêtre principale

Après sélection d'un canal en bas à gauche on voit apparaître une liste d'émetteurs, tous parfaitement audibles

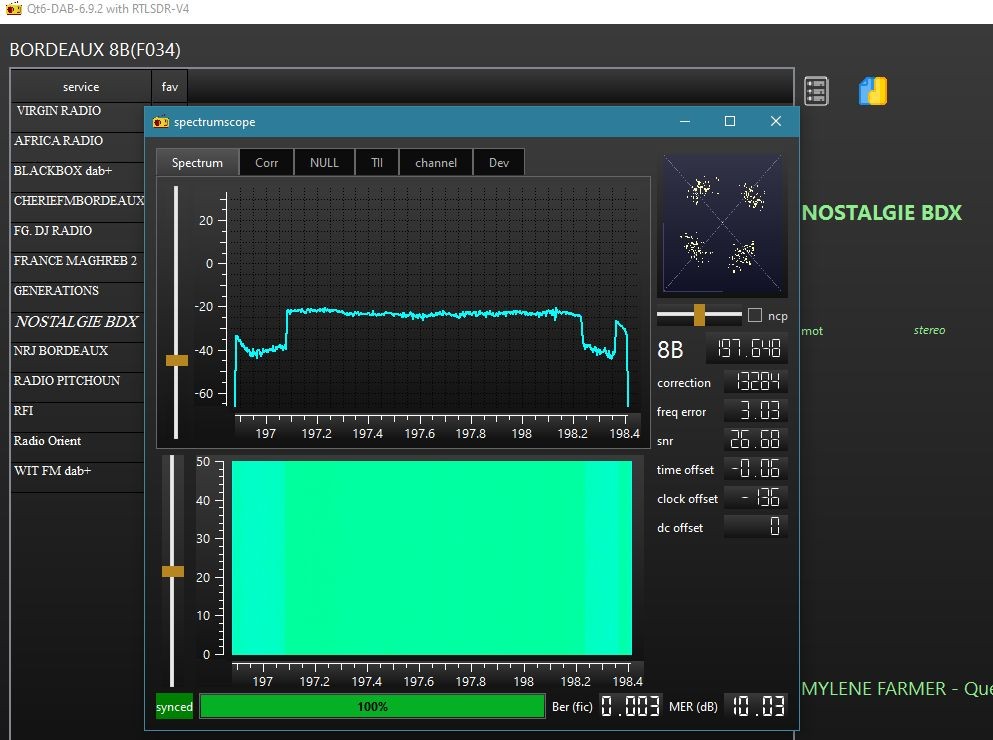

La fenêtre Spectrum montre qu'ils sont tous sur la même fréquence; en bougeant l'antenne on améliore la réception qui est bonne lorsque les 4 taches sont bien séparées

[pejive]

A Bordeaux les canaux disponibles sont

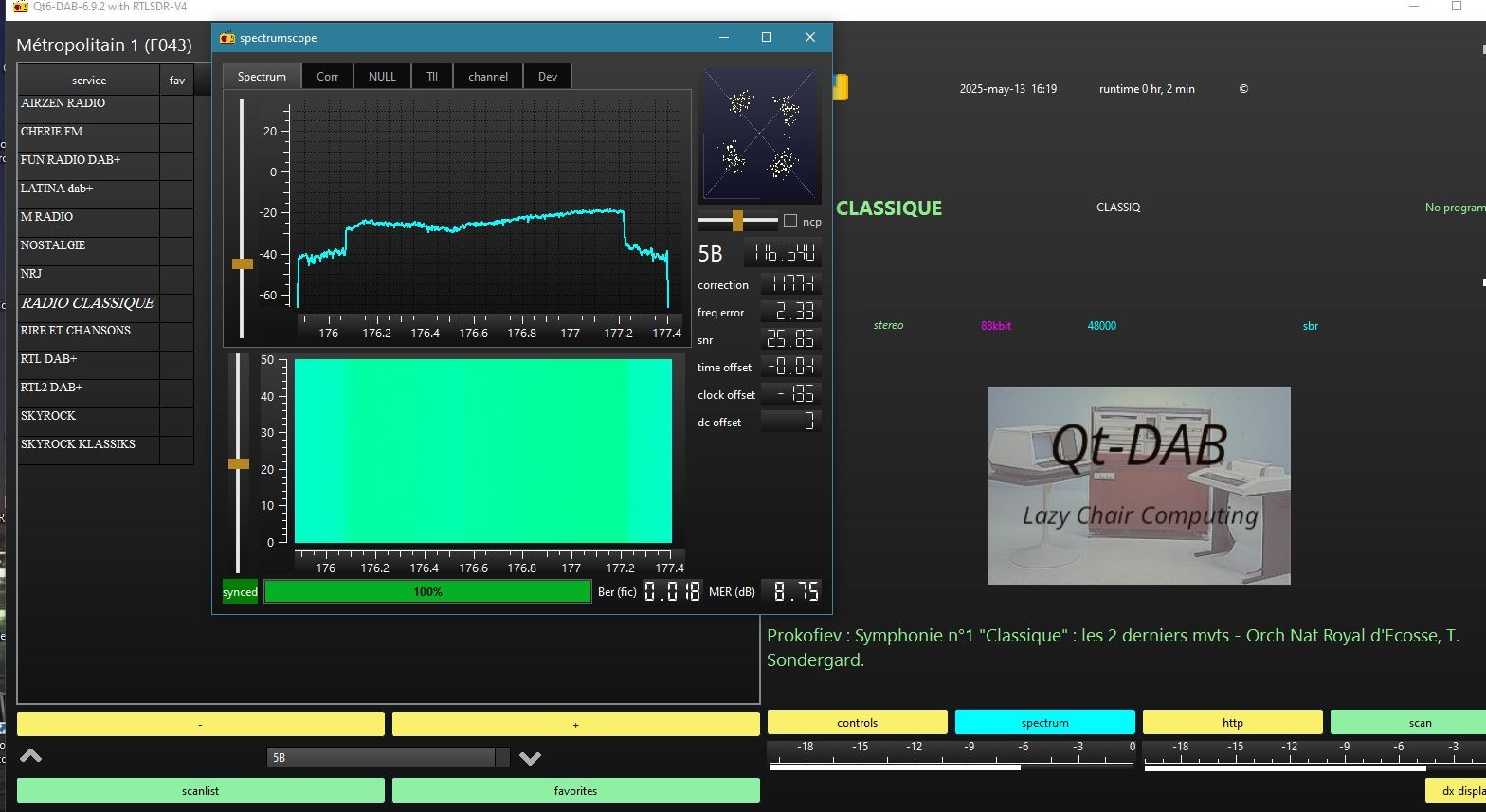

Metropolitan 1--> 5B

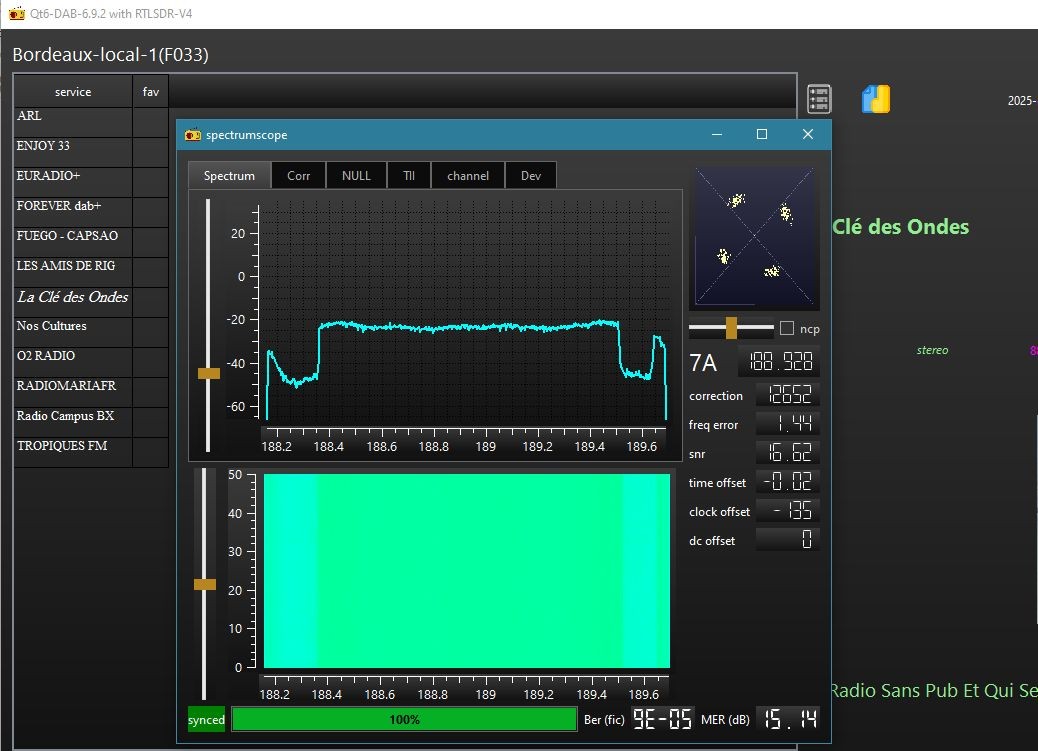

Local 1 -->7A

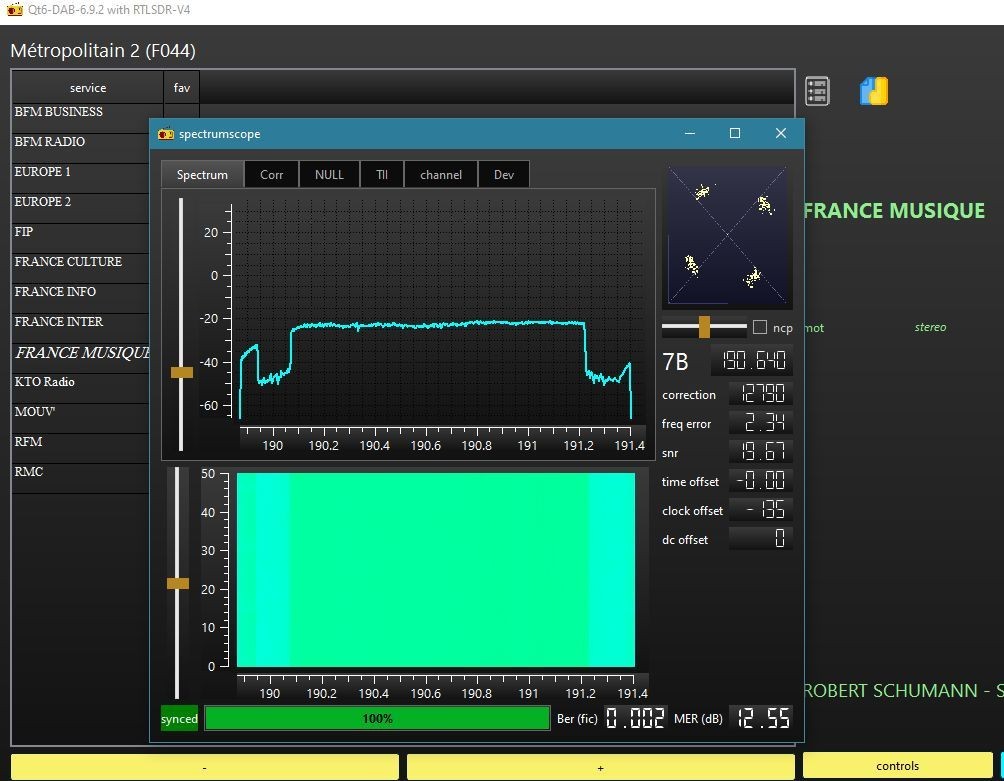

Metropolitan 2--> 7B
Local 2 --> 8B

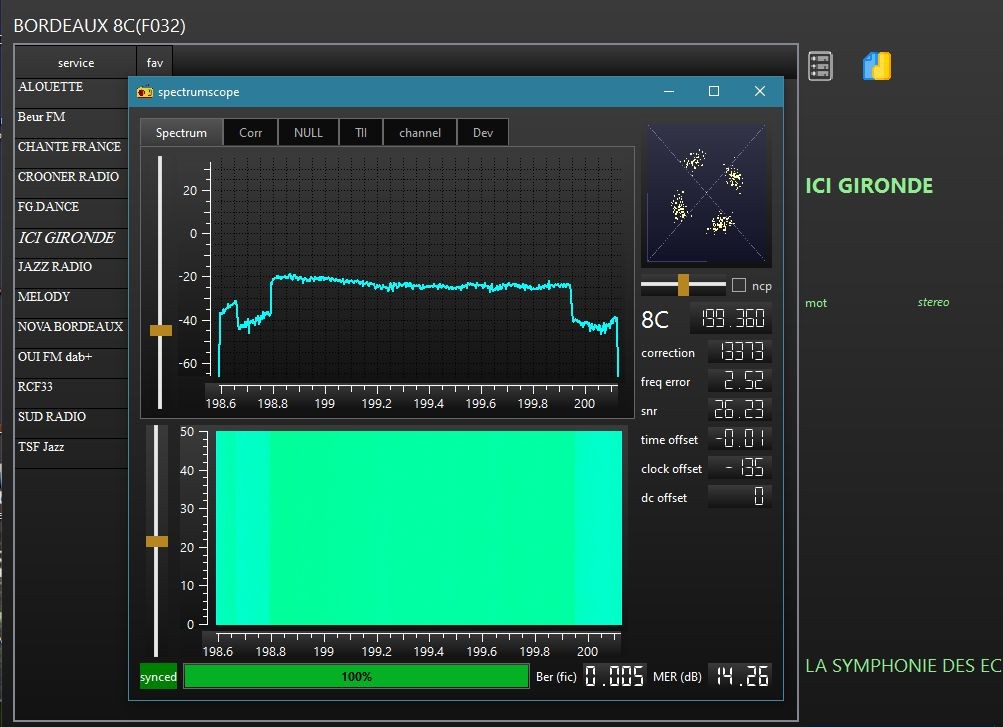

Egalement le 8C (l'émetteur est à Lormont, environ 7 km de chez moi)
Les cinq sont aisément reçus avec mon antenne dipôle sur le bureau

[geodob]

ma clé est reconnue comme Generic RTL2832U

Ce chipset commence à dater, je dois avoir 2 ou 3 clés de ce type, du temps ou j'écoutais les chalutiers avec une antenne long fil de environ 50M.

[pejive]

La dernière version v4 fonctionne bien; il faut par contre se méfier des clones (ma 1ère clé en était un )

[pejive]

Antenne Yagi 4 éléments avec dipôle en J (cf mon post sur les antennes) 50 ohms
La bande DAB est très large, les dimensions varient selon les canaux que l'ont veut privilégier
calcul à 190 MHz


calcul à 210 MHz


Exemple de réalisation commerciale; l'antenne est calculée pour un canal précis; largeur de bande indiquée 20 MHz
https://www.antennekit.fr/dab-yagi-4-el ... onnel.html
Pour l'amateur qui veut chasser le DX sur toute la bande une antenne de type log-périodique serait peut-être un meilleur choix;
il n'est pas nécessaire d'avoir un grand gain lors de propagation troposphérique favorable
Calculs à affiner, mais une antenne à 7 éléments pourrait convenir pour couvrir de 170 à 220 MHz
https://hamwaves.com/lpda/en/

LPDA — https://hamwaves.com/lpda/ — v20180914
LPDA design 2025-05-14 08:14

INPUT
Lowest frequency f₁ = 170 MHz
Highest frequency fₙ = 220 MHz
Diameter of the shortest element ⌀ = 6 mm
Characteristic input impedance Zc_in = 50 Ω
Taper τ = 0.880
Optimal relative spacing σₒₚₜ = 0.163
Chosen relative spacing σ = 0.163

RESULTING DESIGN
Number of elements ⌊N⌉ = 7
Dipole element lengths:
dipole ℓ₁ = 0.882 m
dipole ℓ₂ = 0.776 m
dipole ℓ₃ = 0.683 m
dipole ℓ₄ = 0.601 m
dipole ℓ₅ = 0.529 m
dipole ℓ₆ = 0.465 m
dipole ℓ₇ = 0.409 m
Sum of all dipole lengths ℓₜₒₜ = 4.345 m

Distances between the element centres
and their position along the boom:
d₁,₂ = 0.287 m, i.e. ℓ₂ @ 0.287 m
d₂,₃ = 0.253 m, i.e. ℓ₃ @ 0.540 m
d₃,₄ = 0.223 m, i.e. ℓ₄ @ 0.763 m
d₄,₅ = 0.196 m, i.e. ℓ₅ @ 0.959 m
d₅,₆ = 0.172 m, i.e. ℓ₆ @ 1.131 m
d₆,₇ = 0.152 m, i.e. ℓ₇ @ 1.283 m
Boom length L = 1.283 m

Length of the terminating stub ℓ_Zterm = 0.220 m

[geodob]

Antenne Yagi 4 éléments avec dipôle en J (cf mon post sur les antennes) 50 ohms

L'impédance d'entrée sur les clés Sdr est de 75 ohms, si je me souviens bien, je m'étais posé la question
d'inclure un adaptateur d'impédance.

[pejive]

Pour les antennes ce n'est pas un problème on peut les calculer en 75 ohms.
Tant qu'à faire une adaptation autant mettre un petit préampli.
Pour les LNA du commerce les impédances ne sont pas toujours indiquées; j'en ai vu en 50 ohms entrée et sortie !

[geodob]

j'en ai vu en 50 ohms entrée et sortie !

J'en ai une avec prise TV classique et l'autre une prise genre mini smb.
Ce sont des radios locales sur ces fréquences ?

[pejive]

Il y a de tout, du local et du national. C'est prévu pour une diffusion à courte distance; par exemple je ne reçois pas Arcachon qui n'est qu'à 50 km
Avec une ouverture en troposphérique on doit pouvoir capter les émetteurs espagnols ou d'autres émetteurs français
En ce moment ce n'est pas terrible en France
https://www.dxinfocentre.com/tropo_eur.html

[pejive]

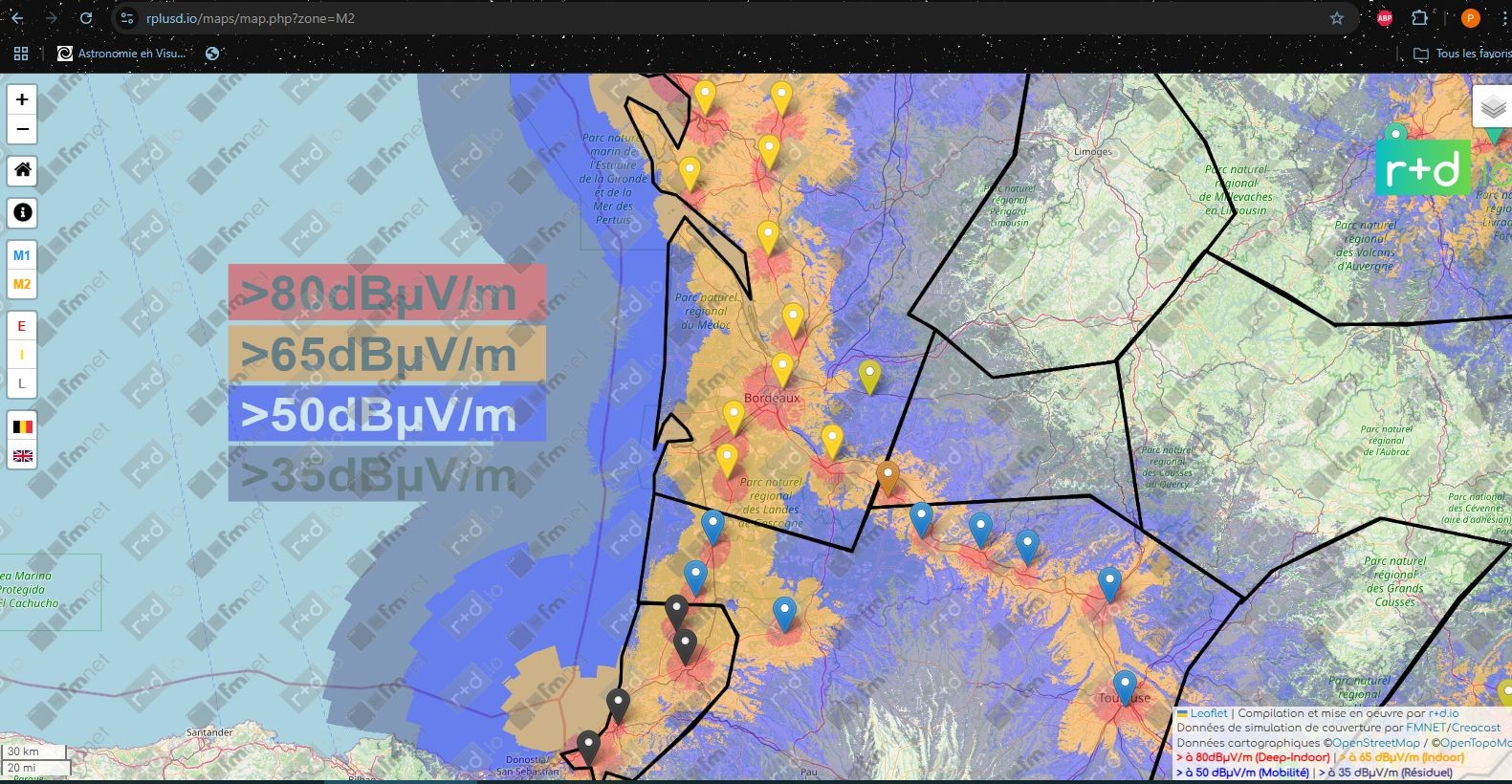

Sur ce site on trouve la répartition des émetteurs DAB+ ainsi que leur couverture théorique
https://www.rplusd.io/maps/map.php?zone=M2
Les émetteurs sont répartis le long des autoroutes.
Dans la direction Sud-Ouest je peux espérer capter plusieurs émetteurs en propagation troposphérique ...
