[Tuto] Régler les Histogrammes de SharpCap

[clouzot]

C’est à faire en direct avec la caméra, ou bien en « replay » si tu as conservé les images unitaires (camera Folder Monitor)

[Olivier-Fantasy]

Ok, prochaine fois en direct, alors !!

[Olivier-Fantasy]

Je complète ce post avec 3 autres méthodes de réglage des histogrammes.

================

METHODE Caprice
viewtopic.php?p=122465#p122205

"Pour les histos, sur le grand en bas :
- je mets le Black level tout à gauche, le White level tout à droite,
- et je rapproche le Middle vers le Black pour que la courbe du petit histo décolle suffisamment de la gauche.

- J'aligne les couleurs à la main avec des clics au dessus ou au dessous du curseur de chaque couleur en laissant le vert à 0.
Je garde aussi un oeil sur le petit histo pour que les bosses de chaque couleur soient au même point, et je me base sur la couleur du fond de ciel pour voir si j'ai trop de rouge ou de bleu, ou pas assez...

Et enfin, c'est avec le petit histo que je fais le stretch de l'image :
- Je ramène le Black level à peu près là où la courbe verte recoupe la courbe blanche (luminance) et je ramène celle du Middle vers le Black jusqu'à ce que l'image me semble correcte."


===============

METHODE Steph
viewtopic.php?f=9&t=801&start=475

"Pour les réglages, il n'y en a pas cinquante :
- Le grand histogramme doit être utilisé (Black et Mid level) pour décoller suffisamment de la gauche le petit histogramme.
- Et sur le petit histogramme, ne pas utiliser de réglages trop "serrés", donc pas d'autostretch : le Mid level avant la base du pic de la courbe de la BDB et tranquillou également sur le Black level.

Pour les couleurs : ne pas forcement se fier à l'histogramme mais à son écran (d'où la nécessité qu'il soit un minimum calibré).

C'est bateau, mais privilégier les poses longues aux poses courtes pour un max de signal... tout en gardant à l'esprit qu'il faut qu'il y ait un minimum de nombre de poses pour avoir de la latitude au niveau des réglages."


===============

METHODE Toutoto (matic)


Parce que, parfois, la version simple suffit

- Le stack est lancé, les histos ont été remis à zéro (bien y penser entre chaque cible)...

- Dès la 1ère image, on peut cliquer sur l'auto-stretch du grand histo pour aligner les couleurs (l'éclair en bas à droite, sous les réglettes de réglage de couleurs) et sur celui qui sert à caler les deux histo (l'autre éclair, en haut à droite).
Eventuellement, on peut décoller légèrement le Mid level de la courbe (le décaler un peu vers la droite)...
A noter qu'il ne faut pas cliquer sur l'éclair des "levels" pour les nébuleuses planétaires, sinon elles seront cramées à coup sûr (donc, là : alignez le Black level et Mid level à la main).

- Après 3-4 images de plus, on peut avancer (vers la droite) le Black level du mini histo, jusqu'au niveau où les lignes se croisent (au pied de la courbe), afin de foncer un peu l'image.

- Et pour améliorer les couleurs : méthode normale, on clique sur la barre de couleur que l'on veut régler, puis on utilise la flèche du haut ou du bas (c'est plus précis qu'à la souris). On peut suivre l'ordre de Lavinch : corriger le bleu (si besoin), puis le rouge, puis le vert (regarder l'alignement des couleurs du mini histo et, surtout, le fond de ciel).
Perso, je descends le vert, car j'en vois qui "picote" l'image (fond de ciel, zoomé)... puis je descends le rouge. Généralement, je n'ai jamais besoin de toucher au bleu (mais j'imagine que tout ça dépend de chaque caméra).

C'est tout.

Si besoin de réaligner les "levels" ou la couleur du grand histo : d'abord faire "reset" du mini histo (ou remettre le Black level tout à gauche), puis cliquer sur les petits éclairs du grand histo... et enfin, remettre le Black level du mini histo là où il faut.


Phase 2 ?

Pour aller plus loin (en cas de fond de ciel avec lampadaires, pollution lumineuse ou lune, par exemple)... On va copier un peu la méthode Lavinch (page 1 de ce post).

Après la "phase 1" (ci-dessus) :

- Tirer le Black level du grand histo tout à gauche (l'image s'éclaircit).

- Cliquer sur l'éclair du mini histo pour que les "levels" se calent automatiquement (parfois, il faut le faire deux fois de suite, car la courbe peut bouger). Et, éventuellement, corriger la luminosité en écartant très légèrement le Mid level du mini histo (le pousser un peu vers la droite).

Maintenant, on peut remonter le Black level du grand histo (vers la droite, donc), pour le faire "manger" les petits pics de lumière parasite. On regarde bien l'image, qui va s'assombrir, et on arrête quand tout est bon (avant que ça ne "mange" l'image de notre cible !).

Après assez longtemps de stack, on pourra remettre le Black level du grand histo de plus en plus à gauche, voire souvent même complètement à gauche (sans que ça gêne pour l'image).


A vous de jouer !

[Olivier-Fantasy]

Démo de la méthode Toutoto (ci-dessus) :

Je cible la belle nébuleuse M27, poses de 30s. La première image arrive :

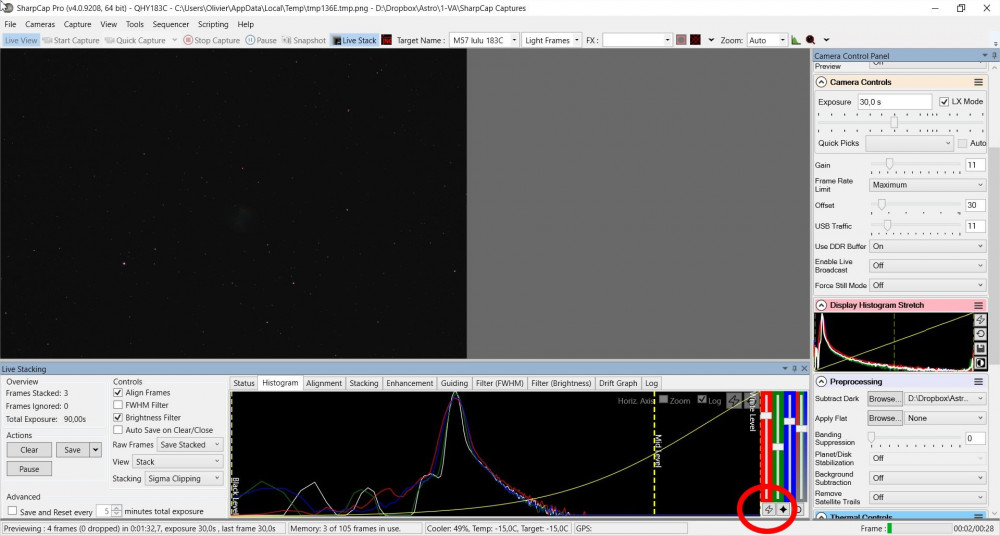

1/ Je clique sur l'éclair en bas à droite pour aligner les couleurs

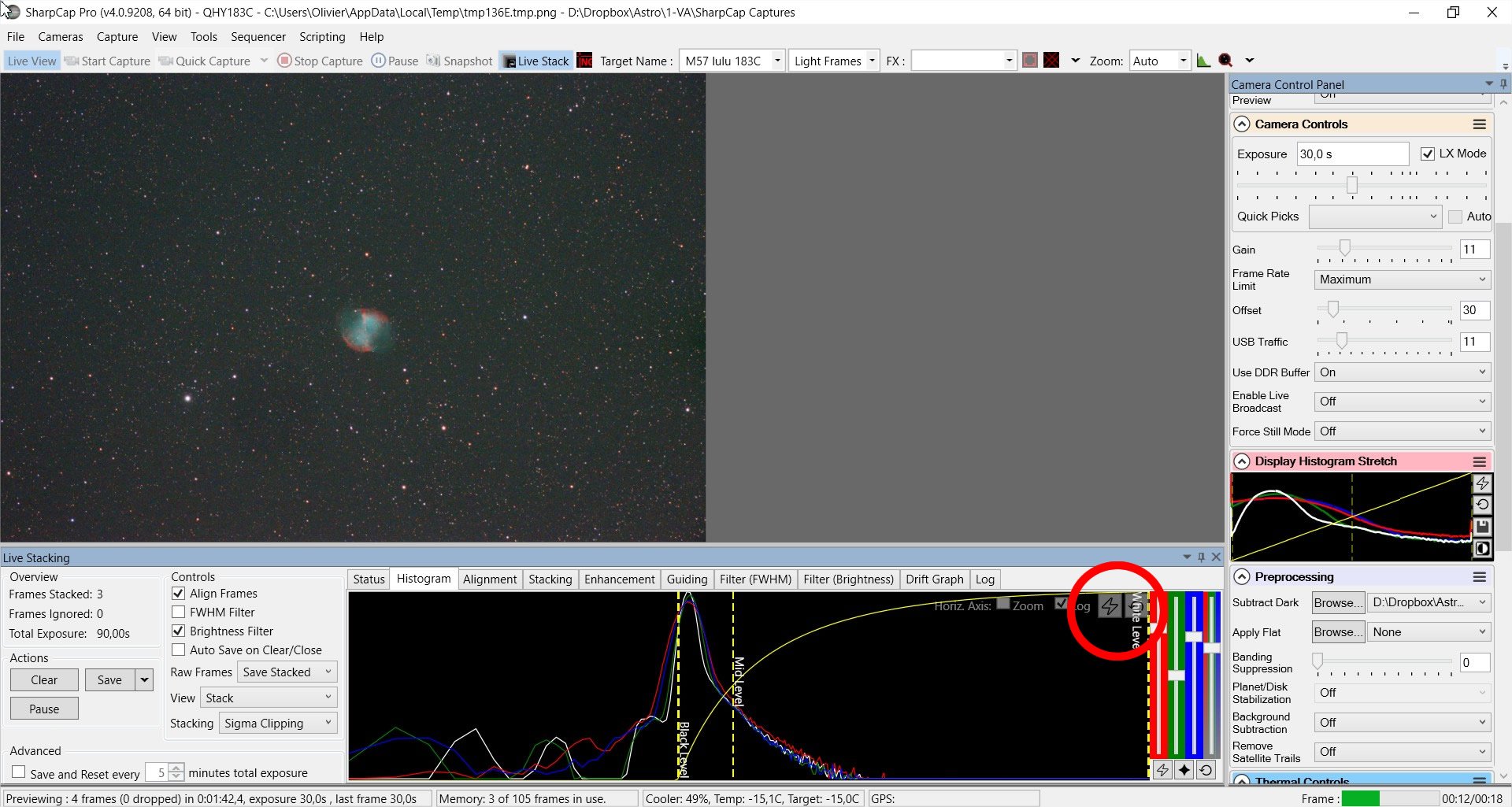

2/ Je clique sur l'éclair en haut à droite pour caler les "levels" (barres jaunes)

3/ J'avance un peu le Black level du mini histo pour assombrir un peu le fond de ciel (barre à la croisée des lignes, en début de courbe)

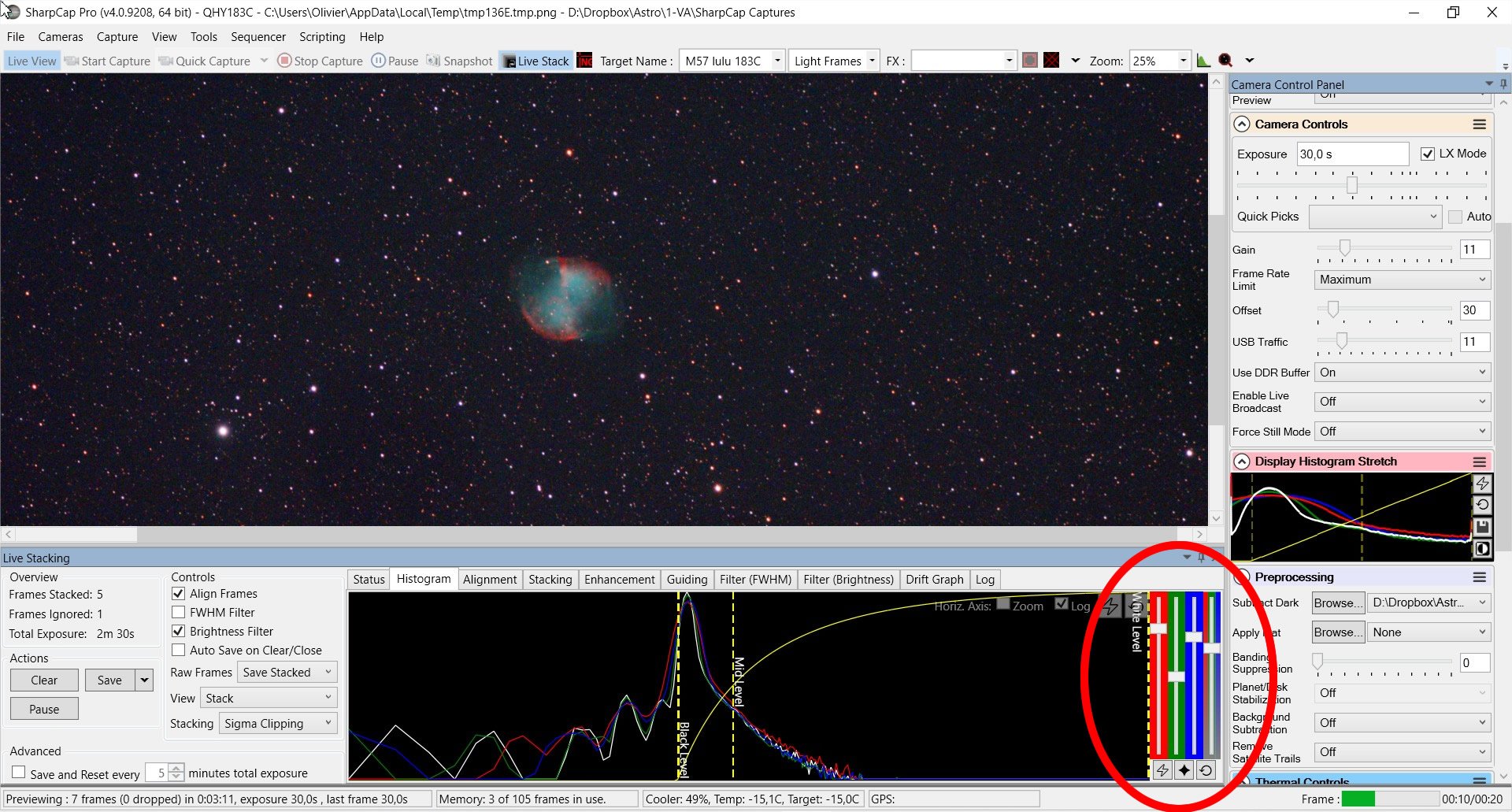

4/ En cliquant avec la souris sur les barres de couleur, puis en utilisant les flèches haut/bas de mon clavier, je peaufine la couleur

Et voilà !

(la tendance rouge de l'image provient de mon filtre anti-pollution lumineuse, c'est donc normal et vous n'aurez pas ça sans filtre)

[Olivier-Fantasy]

Démo de "Phase 2" (cf. au-dessus)

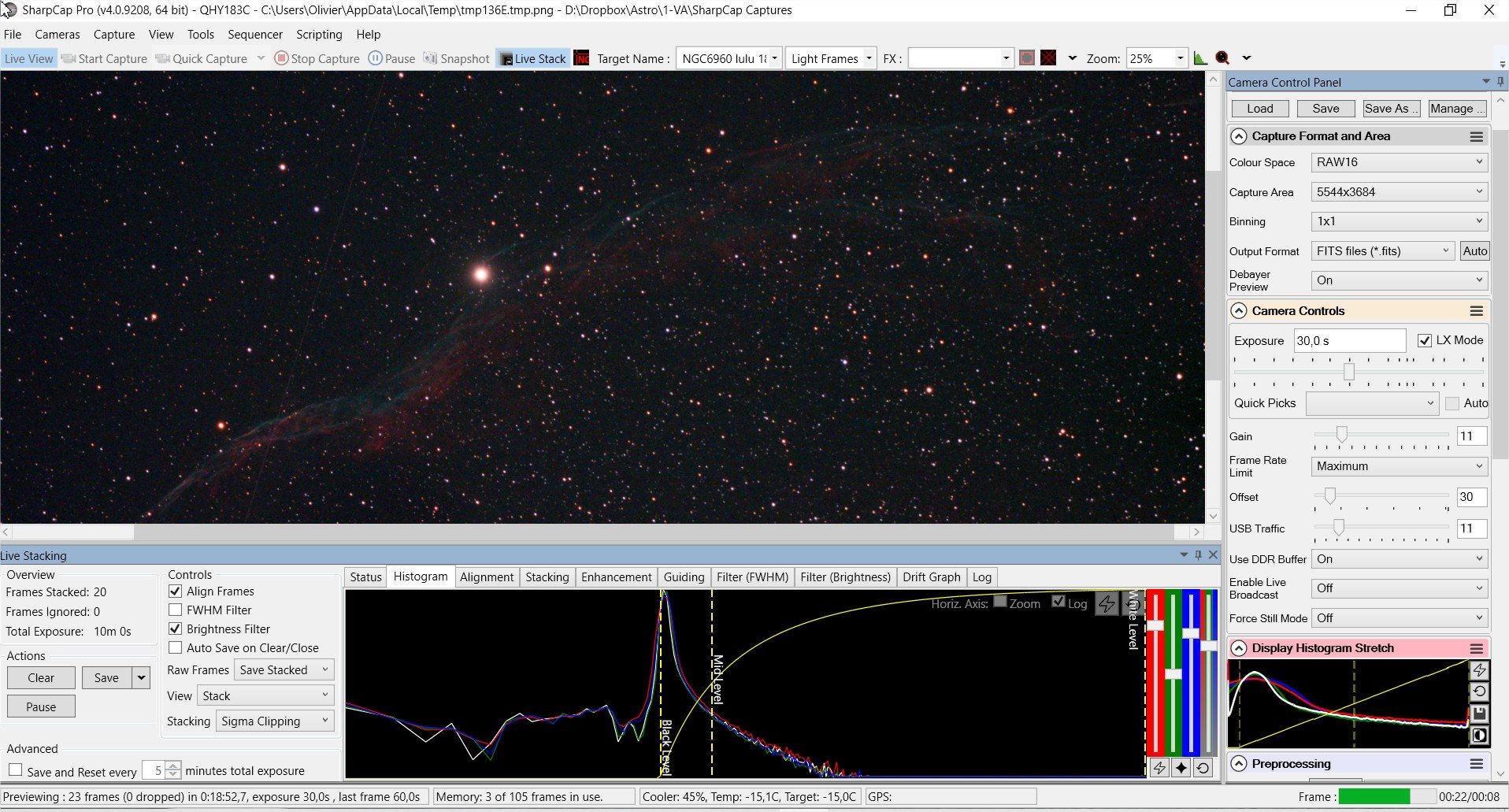

Exemple avec les Voiles du Cygne (NGC6960).
Après avoir suivi la méthode Toutoto ci-dessus... j'en suis là (10mn de pose) :

1/ Remettre le Black level du grand histo tout à gauche : l'image s'éclaircit...

2/ Cliquer sur l'éclair du mini histo

3/ Régler la luminosité en décalant légèrement le Mid level du mini histo et en avançant un peu le Black level du grand histo

Et voilà !

[Sirtac]

Salut et merci pour cette démo pratique.
Question bête: est ce que les réglages que tu as appliqué n'ont un impact que sur l'image du live stacking ou ont ils également un impact (même partiel) sur les rawframes?

[clouzot]

Salut et merci pour cette démo pratique.
Question bête: est ce que les réglages que tu as appliqué n'ont un impact que sur l'image du live stacking ou ont ils également un impact (même partiel) sur les rawframes?

Ça ne touche que ce qui est affiché (la stack) mais pas les captures individuelles qui restent brutes.

[Sirtac]

Ça ne touche que ce qui est affiché (la stack) mais pas les captures individuelles qui restent brutes.

OK merci

[Olivier-Fantasy]

OK merci

Comme ça, tu peux ensuite traiter ton image "aux petits oignons" (sinon, il faudrait que SharpCap soit super performant pour ça, et qu'on arrive à faire le traitement en direct - bref, ce serait kamikaze !). Donc, heureusement, les fichiers restent brut et on peut en faire ce qu'on veut ensuite (si on veut) !

[Olivier-Fantasy]

Petit bonus pour ce post, pour ajouter à la collection... La méthode "Toutàlamain" de Master @John Mc Burn, à lire ici : viewtopic.php?p=194778#p194778
