3 NOAA (15, 18 et 19) transmettant des images en mode APT sur 137,62 137,92 et 137,1MHz
1 Meteor M2 transmettant des images en mode LPRT sur 137,1 MHz
Matériel nécessaire:
une clé de réception SDR (dongle); 2 modèles recommandés:NooElec et RTL-SDR que l'on peut trouver là:
https://www.passion-radio.fr/cles-rtl-sdr/87
se méfier des clones moins performants que l'on peut trouver ici ou là; bien s'assurer que l'on a un modèle TCXO à oscillateur stabilisé.
Ces clés permettent de recevoir théoriquement de 25 MHz à 1500MHz, voire plus, mais leurs performances ne sont pas uniformes.
une antenne>Le minimum c'est une antenne type dipôle à brins de longueur réglable, généralement fournie dans les kits de réception.
Prévoir quand même une rallonge coaxiale avec les prises SMA de façon à pouvoir éloigner l'antenne de l'ordinateur et la placer dans un endroit dégagé si possible à l'extérieur
On configure l'antenne en V-dipôle avec 2 brins de 53cm à 120° ce qui donne l'accord sur la bande 137 MHz et l'adaptation à l'impédance du câble coaxial standardisé à 50 ohms
>Si l'on est un peu bricoleur on peut réaliser facilement cette antenne. Prévoir alors une rallonge coaxiale avec une extrêmité sans fiche de façon à pouvoir la souder.
Une de mes premières réalisations (avec un préampli à la suite)
- IMG_0409.JPG (115.4 Kio) Consulté 6377 fois
Un préamplificateur peut s'avérer utile. Si l'on n'est pas familiarisé avec la radioélectricité en VHF, adopter un LNA prévu pour se connecter entre l'antenne et la clé SDR par exemple:https://www.passion-radio.fr/accessoire ... -1061.html
Sinon un préamplificateur à mosfet fabrication maison fait très bien l'affaire (même en câblage volant
)Logiciels

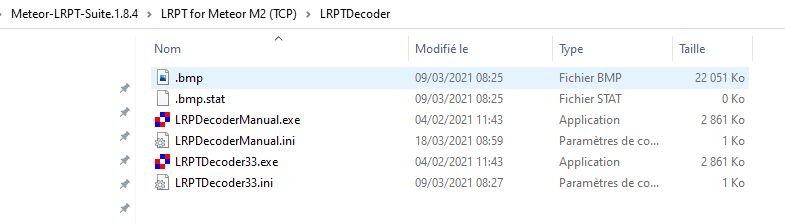

SDR-Sharp (ne pas confondre avec Sharpcap ) en abrégé SDR#soit la version "community plugins" qui comporte beaucoup de plugins inutiles pour la réception satellites, soit une version plus ancienne que l'on trouve dans LPRT-Meteor suite en compagnie d'un décodeur LPRT et d'Orbitron: http://leshamilton.co.uk/MeteorLRPTSuite.htm
Un décodeur APT pour les NOAA: noaa-apt https://noaa-apt.mbernardi.com.ar/Un plus ancien est WXtoImg qui permet notamment de coloriser les images; mais attention il n'accepte que les fichiers sons échantillonnés à 11025Hz ce qui nécessite une conversion soit avec noaa-apt soit avec un logiciel audio comme Audacity
Le développement de ce logiciel a été abandonné; on trouve une version "restaurée"; je ne sais plus si ce lien est le bon
https://wxtoimgrestored.xyz/downloads/
pour les prévisions de passage outre Orbitron on peut employer WxTrackhttps://www.satsignal.eu/software/wxtrack.htm
