Astronomie en Visuel Assisté / Electronically-Assisted Astronomy

Y en a qui vont essayer...ils vont peut-être avoir des problèmes
https://www.rtl-sdr.com/a-comprehensive ... reception/
https://www.rtl-sdr.com/building-a-trac ... reception/
https://www.rtl-sdr.com/building-a-trac ... on-part-2/

Un peu de mécanique cet après-midi:
Prochaine étape: la fabrication de la tête de réception

sympa ta queue d aronde

Après avoir m'être imprégné des travaux de https://sgcderek.github.io/

Voici la liste des courses pour la partie élec: Quelques achats:

Ce dongle ( dernière version mais RT860 c'est la même chose que RT820) est un peu limite vers 1,7 GHz; j'aurais plutôt regardé du côté des Nooelec.
Un ampli à bande étroite serait préférable à un large bande; là aussi voir chez Nooelec
Mais tu pourras tester diverses fréquences pour faire de la radioastronomie.
Tu as vraiment besoin d'un coude SMA ? çà ne passe pas en raccord droit ?
Tu vas alimenter le LNA comment ? en bias-tee avec le dongle ?

pejive a écrit : ↑

16 avr. 2023, 18:36

Tu vas alimenter le LNA comment ? en bias-tee avec le dongle?

Oui, cette clé SDR embarque une alim 5V, activable par logiciel.
Le coude, c'est pour éviter de faire une boucle avec le coax. Tant pis pour les pertes.
Un préampli large bande, j'en avais déjà un en plus, mais il fallait l'alimenter en 15 V ( réception satellite) alors j'ai choisi celui-ci
Filtrer ou restreindre la bande, je n'y ai pas réfléchi. Comme je n'ai pas d'antennes relais dans mon proche voisinage, j'essaie comme ça.

Rien de prévu en radioastronomie, mais si ce matériel m'ouvre de nouvelles portes, alors je vais m'y engouffrer, surtout si l'AZ-EQ5 GT permet de pointer précisément là où il faut.

Tu pourras toujours rajouter des filtres (comme en VA ) Les chinois en font pour diverses bandes https://f1ehn.pagesperso-orange.fr/page ... ns2019.pdf

Pour valider mon futur "setup" en fixe avant de poursuivre les satellites défilants, je pense pointer l'antenne sur un satellite géostationnaire du style Meteosat.

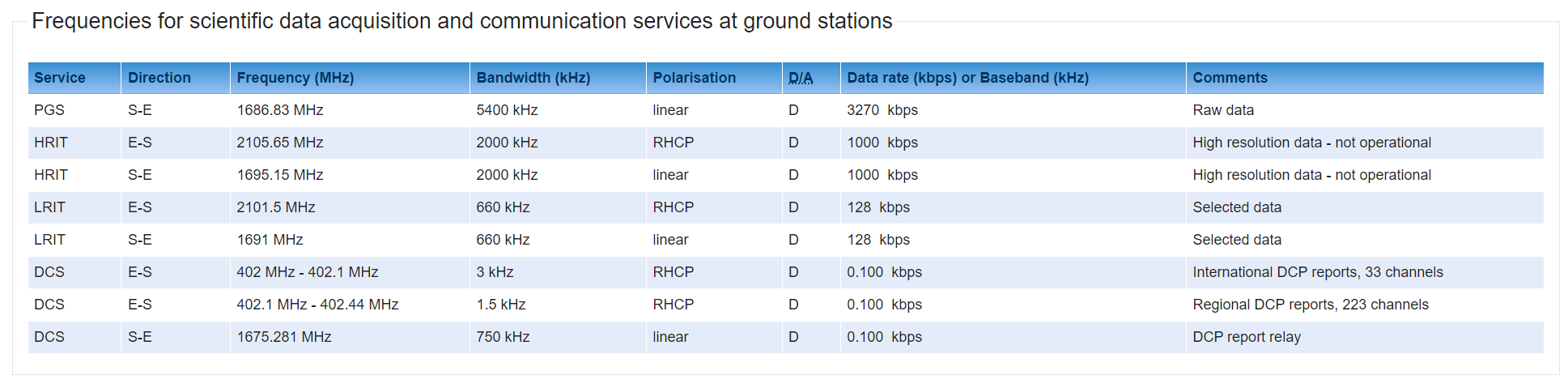

Meteosat 10 me paraît adéquat car il propose pas moins de 4 faisceaux UHF dans la gamme qui nous intéresse.

Réception ce midi de quelques éléments, rapidement assemblés pour vérifier:

Rien de neuf depuis la réception des éléments ci-dessus, si, quand même un peu de dessin:

Autres antennes UHF-SHF
https://buildyourownantenna.blogspot.co ... lator.html çà donne une antenne compacte pour recevoir l'ADSB Certains amateurs en ont même réalisé pour l'écoute des radiosondes sur 403 MHz

Merci pour la suggestion @pejive, j'en prends bonne note.

Ce matin, j'ai testé mon nouveau matériel de réception, sur l'antenne relais la plus proche.
Je voulais m'assurer que la clé pouvait bien monter jusqu'à 1,7 - 1,8 et découvrir aussi, comment activer l'alimentation du préampli.

Les caractéristiques de l'antenne relais visée:
Evaluation de la réception des 3 plages de fréquences 4G opérationnelles:
Le LNA s'active avant de démarrer SDR#, en lançant un petit fichier .BAT


Ce LNA, branché malgré moi au bout de 10 m de coax, apporte quelques 10 dB de gain.

Que vois-je ? une antenne log-périodique c'est un modèle commercial ou DIY ?
Il y a pas mal d'antennes relais autour de chez moi, il va falloir que j'essaie

pejive a écrit : ↑

07 mai 2023, 13:33

c'est un modèle commercial

Bien vu, il 'agit bien d'une log périodique du commerce. Et j'en ai même deux, ça va par paire.
Achetée pour s'affranchir des ratées de l'ADSL il y a 6 ans.
Je la pointerais bien vers Meteosat 10 et ses 1686 MHz

Oui çà doit marcher sur Meteosat; elles sont données pour couvrir 698-3800MHz; c'est moins bon qu'une Yagi de même longueur accordée sur une fréquence, mais tu devrais arriver à capter le signal.

Je mets toutes les chances de mon coté en pointant avec l'AZ-EQ5 et SkyTrack

Je mets ce lien sur les LPDA (et autres antennes)pour le retrouver facilement
Je dois avoir l'alu pour fabriquer une LPDA 470-1500 MHz
https://3g-aerial.biz/en/online-calcula ... calculator

Pas une bribe de signal même après une recherche en spirale via GS Server.
Il est temps de fabriquer cette antenne hélicoïdale.

L'antenne est terminée et ..... opérationnelle.

Voici ce que ça donne sur la borne relais mise précédemment à contribution avec la LPDA:
Les jardiniers 4.0 auront reconnu un plateau de coupe de robot tondeuse.
Mis de coté au cas où, il a enfin trouvé une nouvelle fonction.

Il est recommandé de faire une adaptation d'impédance ("matching") soit en maintenant le début de l'enroulement parallèle au réflecteur, soit en ajoutant une petite lame pour créer une capacité (on doit pouvoir trouver des dimensions)

Un peu plus précis (c'est passionnant les hypers fréquences ) Si j'ai bien compris (ce qui n'est pas certain) il faudrait par exemple un quart de tour de largeur 30mm placé à 5mm au dessus du réflecteur pour adapter à 50 ohms
Il s'agit d'une ligne quart d'onde dont l'impédance caractéristique est la racine carrée du produit Z0*Zh (Z0= 50 ohms; Zh= 150 ohms environ impédance de l'hélice)

J’avais bien repéré ce sujet d’adaptation d’impédance, avec une simili capacité produite par une lame de cuivre parallèle au réflecteur. J’ai sauté cette étape.
Là j’essaie de trouver le foyer de mon antenne satellite, en profitant encore une fois du relais 4G. Il me semble que j’ai gagné une vingtaine de dB avec la parabole.

chaque dB compte à ces fréquences
Tu peux aussi pointer le soleil (même derrière les nuages !)

Confirmé, le gain apporté par la parabole atteint pratiquement les +20 dB.

l'ensemble parabole et feeder donne ceci

à comparer au niveau enregistré avec le feeder seul

Pas du tout pensé au soleil, tu as raison, ce serait mon premier pas en radioastronomie.

Vivement que NOAA-19 surgisse plein sud que je puisse faire un test en détectant simplement son passage, sans faire de suivi.

Ce que je souhaitais il y a deux heures est finalement arrivé avec un NOAA-19 se levant à 161°.
Pas simple d'essayer de le suivre en aveugle, avec une antenne en façade et un écran dans le salon.

Satisfaction quand même avec le peu de signal choppé au pif
