work in progress je vais améliorer la présentation
Comme je l'avais décrit sur un post en section satellites la construction d'antennes Yagi n'est pas très compliquée, mais les logiciels de calcul disponibles sur le web donnent des résultats discordants et manquent souvent de précision concernant la valeur de l'impédance de l'antenne.Les dimensions des antennes réalisées par les radioamateurs résultent en général d'une optimisation expérimentale à partir des valeurs calculées par un logiciel.
L'extrapolation en modifiant la fréquence d'accord est une base de départ, mais ne garantit pas le résultat. Or si l'adaptation de l'antenne au câble coaxial n'est pas correcte on dégrade facilement les performances.
Pour avoir des résultats convenables sans matériel de mesure il convient de choisir des modèles pas trop critiques.
l'encombrement peut être un facteur limitant (il l'est en tout cas pour moi
) Une antenne de 1m de long çà va, 1,5m à la rigueur
Mais pour avoir du gain, c'est-à-dire une directivité suffisante il faut une antenne avec beaucoup d'éléments.
Si on limite la longueur cela va imposer de monter en fréquence
la fréquence ? il faut choisir une bande à peu près propre, sans risque de signaux parasites puissants.Oublions donc les VHF avec les émetteurs FM, la bande aviation, les émetteurs DAB, ...
En UHF il faut éviter les émetteurs TV (çà commence à 470 MHz) les radiotéléphones (PMR 446 MHz) tous les transmetteurs vers 433 MHz (sondes thermomètriques, télécommandes de voitures,...) Bref ce n'est pas la joie
On peut espérer un calme relatif entre 400 et 410 MHz ; on n'y trouve guère que quelques sondes météo

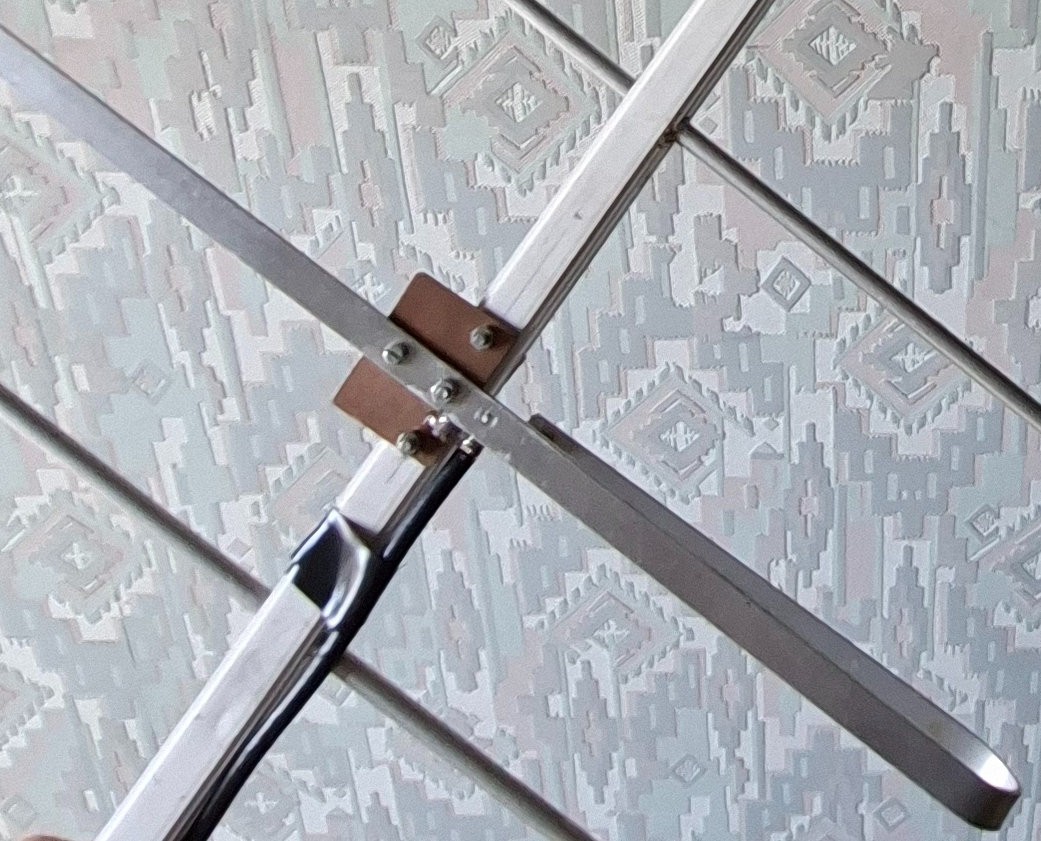

Parmi tous les modèles d'antennes, le plus souple que j'ai trouvé est celui du radioamateur WA5VJB qui permet d'ajouter facilement des éléments directeurs et qui réalise l'adaptation d'impédance et le passage balanced-unbalanced avec un demi-trombonehttps://www.arrl.org/files/file/WA5VJB% ... 20Boom.pdf
Y a qu'à convertir les inches en mm, trouver les formules reliant position et longueurs à la fréquence

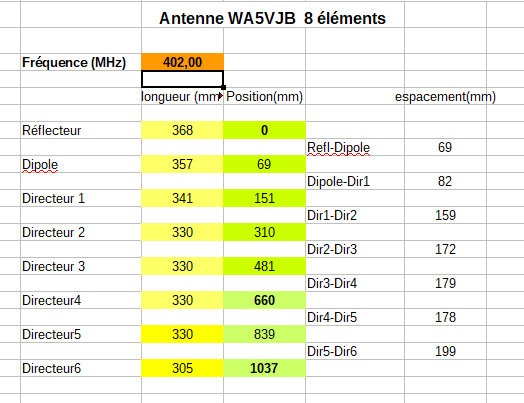

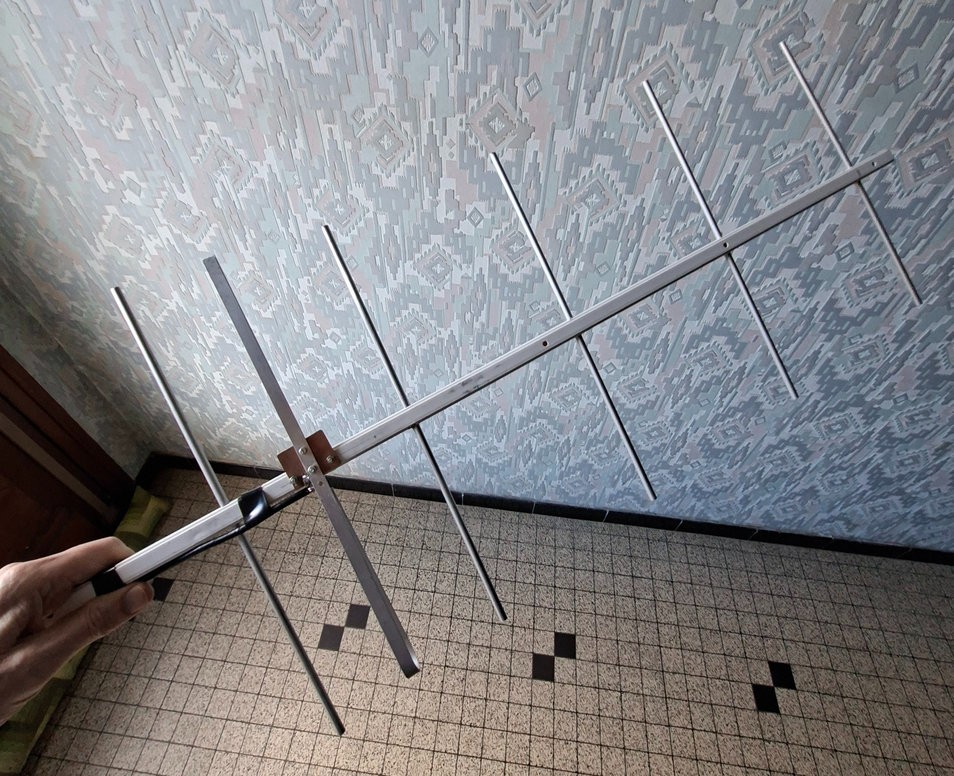

et j'en ai tiré un calculateur ExcelA 402 MHz l'antenne 8 éléments fait un peu plus de 1m de long
- cy402-8elts.jpg (49.08 Kio) Consulté 41 fois
théoriquement on augmente le gain de 12,5dBi à 13,5dBi
