filtre UHF interdigital stripline

[pejive]

trouvé ce calculateur en ligne.
https://markimicrowave.com/technical-re ... sign-tool/
On peut dessiner un filtre passe-bande 400 MHz en stripline; calcul fait avec de l'epoxy
Lignes d'environ 10 cm de long et 3mm de large, c'est faisable

[pejive]


La différence entre la réponse Butterworth et celle de Tchebishev est déterminée par des différences de l'ordre du dixième de mm !
Le dessin est bien sûr fait sur de l'epoxy double face; les lignes ont un point de connexion au plan de masse

[pejive]

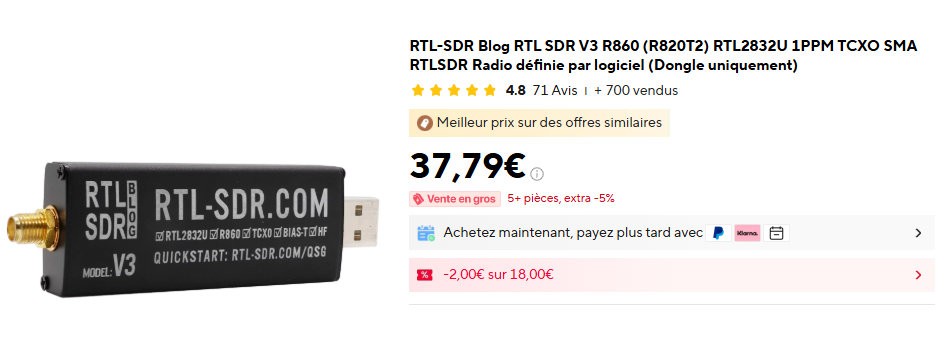

Pour info le modèle de clé-RTL-SDR disponible actuellement est la blog-V3
Il y a une V3-pro qui se différencie par un oscillateur plus stable (0,5ppm au lieu de 1 ppm)
Existe avec connection USB-A ou USB-C
réception de 24 MHz à 1766 MHz (500 kHz-24 Mhz possible en direct sampling)
NB-on peut bien sûr trouver plus cher chez Nooelec par exemple


RTL-SDR-Blog-V3-guide-fr.pdf

(363.07 Kio) Téléchargé 0 fois
