Objectif : mini-observatoire

[Guimby]

Comme certains le savent déjà ici, je viens d'obtenir la permissions de madame de construire un observatoire dans le jardin. Bon, un MINI observatoire: on va dire que la dimension intérieure devra être environ d'1x1 mètre (il faut que je fasse mes calculs à ce sujet)

Bien que je n'en sois pas encore à la construction de cet observatoire, ni même au design, je suis en train de bosser sur le coeur de celui ci.
Pour être honnête, à la base ce n'était pas pour un observatoire, mais un setup basé sur l'eq3-2 que j'aurais laissé plus longuement dans le jardin.

Ne m'en voulez pas, ce sera assez synthétique, on verra au fur et à mesure.

BREF.

Voici (à ce jour), les éléments que je souhaiterais voir composer ce 'coeur' (je reparlerais plus en détail de chaque éléments plus bas):
- Un RPI 4 8Go
- Un controleur de bandes chauffantes
- Une powerbox

Concernant le matériel de l'observatoire :
- J'aimerais pouvoir garder un setup dans l'observatoire, et un autre que je peux sortir et placer ou je veux. Je vais donc motoriser mon eq3-2 ( @lordzurp ) et la placer dans l'obs dans un premier temps. Ainsi, le moment venu je mettrais mon heq5 dedans (ou une eq6 si jamais une opportunité se propose)
- Dans un premier temps je souhaite mettre ma 72ed, je ne sais pas sur le long terme. (Une autre lulu plus grosse?)
- Le train-train habituel : focuser, boite à flat sur un mur (façon @bemo47 ), bande chauffantes ...
- Mon asi1600MM Pro, ou mon Sony Alpha 65

Pour que ce soit plus clair, je vais mettre les éléments sur lesquels j'ai avancé en réponse à ce sujet. Ca évitera de faire un post de six pieds de long

EDIT: Dès que ce sera possible, je vais essayer de réaliser les éléments moi même. Pour un soucis d'économies, d'abord, mais aussi pour avoir la fierté de l'avoir fait. Au delà de ça, j'aime apprendre de nouvelles choses, et me forcer à me poser des question sur l'électronique n'est pas une mauvaise chose.

[bemo47]

C'est quoi la powerbox ?

[Guimby]

Premier sujet, mon Sony Alpha 65.

J'ai défiltré totalement cet appareil il y a un moment déjà. Seulement, il n'est pas pilotable par PC: il marche très bien avec un intervalomètre, mais on peut rien en tirer depuis un pc... enfin presque!

En effet, un intervalomètre ne fait que connecter deux pin, à interval réguliers durant l'interval voulu... Si on en faisait un pilotable? Il suffirait donc au préalable de choisir les isos sur l'appareil, de le mettre sur BULB, et de connecter notre petit bricolage?

Voici donc ma solution à ce problème : un relais relié à un arduino nano, qui sera piloté depuis un soft que je dois écrire (peut être demain, si j'ai le temps)

Comme vous pouvez le voir, c'est très simple, et avec un peu d'impression 3D on peut le placer (assez) discrètement en dessous de l'appareil...
Pour ceux à qui ça pourrait être utile, voici le code utilisé dans l'arduino nano :

Code : Tout sélectionner

int relayPort1 = 2;

void setup()
{
   Serial.begin(9600);  // start serial communication at 9600 baud
    pinMode(relayPort1, OUTPUT);
}


void loop(){
  if (Serial.available()) {  // check for incoming serial data
      String input = Serial.readString();

      if (input.equals("identity")) {
        Serial.print("obs_sony_relay");
      } else {
        int t = input.toInt();


        if (t > 0) {
         digitalWrite(relayPort1, HIGH);
         delay(t * 1000);
         digitalWrite(relayPort1, LOW);
        }
        Serial.print("done");
      }
   }
}

Par contre, on a toujours pas traité le sujet de la récupération des images...
Pour récupérer les images, j'ai choisi d'utiliser la carte suivante : https://www.yepkit.com/products/ykush
Cette carte permet d'allumer et d'éteindre des ports USB à la volée. Ainsi, dans mon soft, je lancerais la capture de l'image, puis je ferais une syncro du contenu de la carte SD, et pourrais trier les fichiers afin de les aiguiller à l'endroit que je veux (sur le RPI, ou un dossier sur mon NAS, ...)

Bref, je vais pouvoir bénéficier d'un appareil en APSC pour faire de la photo couleur... Il faudra juste que je pense à le refroidir à un moment donné (j'ai pleins d'options en tête, mais ce n'est pas prioritaire)

[Guimby]

C'est quoi la powerbox ?

Ce sera très probablement du fait maison

[Guimby]

Parlons un peut de l'état actuel de mon RPI.
Vu l'émulation actuelle, je ne pense pas ajouter grand chose à ce qui a déjà été fait, ou discuté sur le forum, mais on sais jamais.

Première chose importante: je compte utiliser astroberry. J'aime beaucoup cette distribution, et ai déjà de l'expérience avec.

Deuxième chose, mon expérience d'utilisation sur le terrain m'a fait retenir deux choses:
- la carte sd n'est pas fiable, et finira toujours par nous griller une soirée
- il suffit de peut pour que le cable d'alimentation se déconnecte. Je n'aurais probablement jamais ce soucis dans l'obs, mais j'ai préféré ne pas me poser la question. On en reparle plus bas

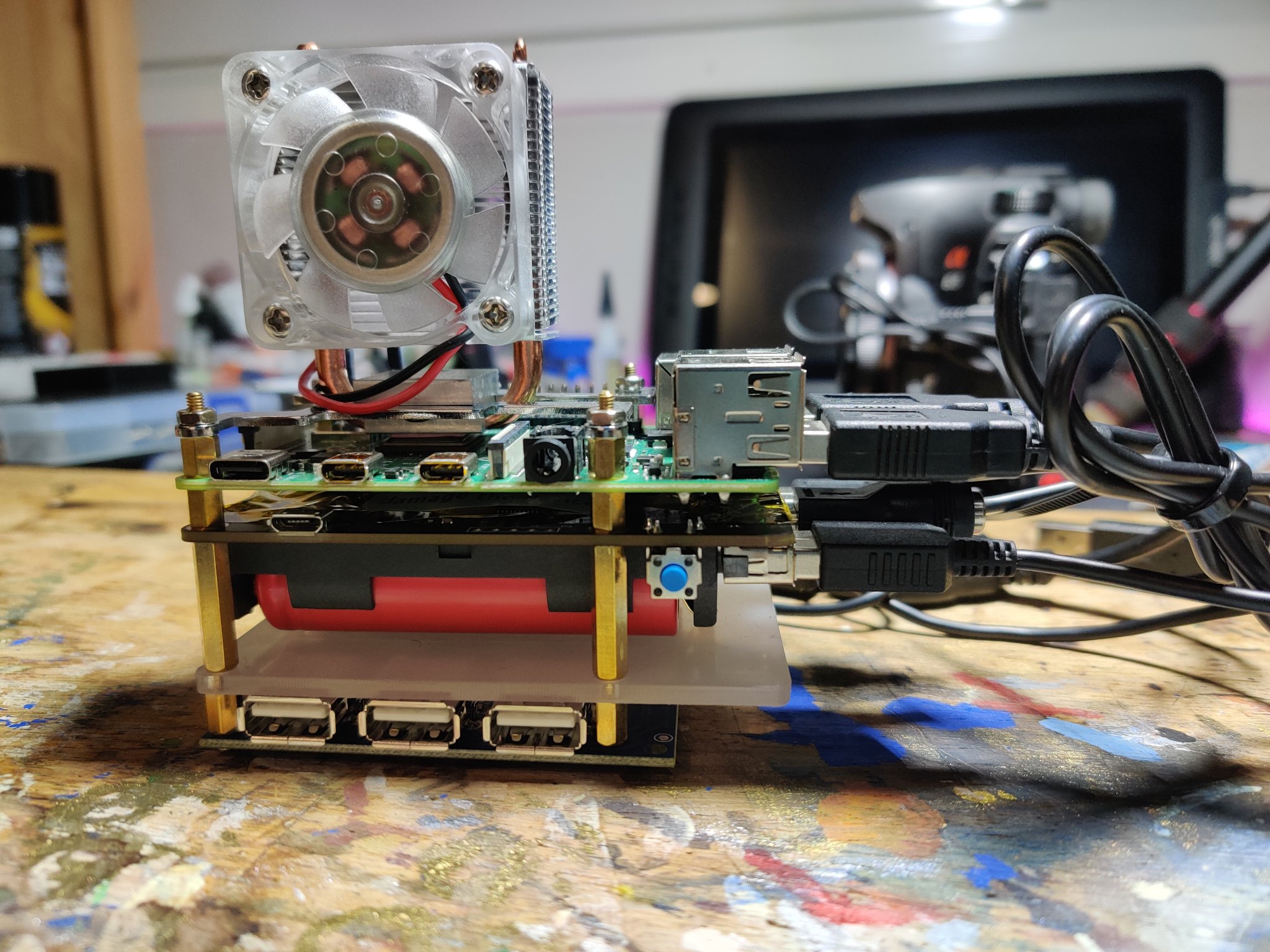

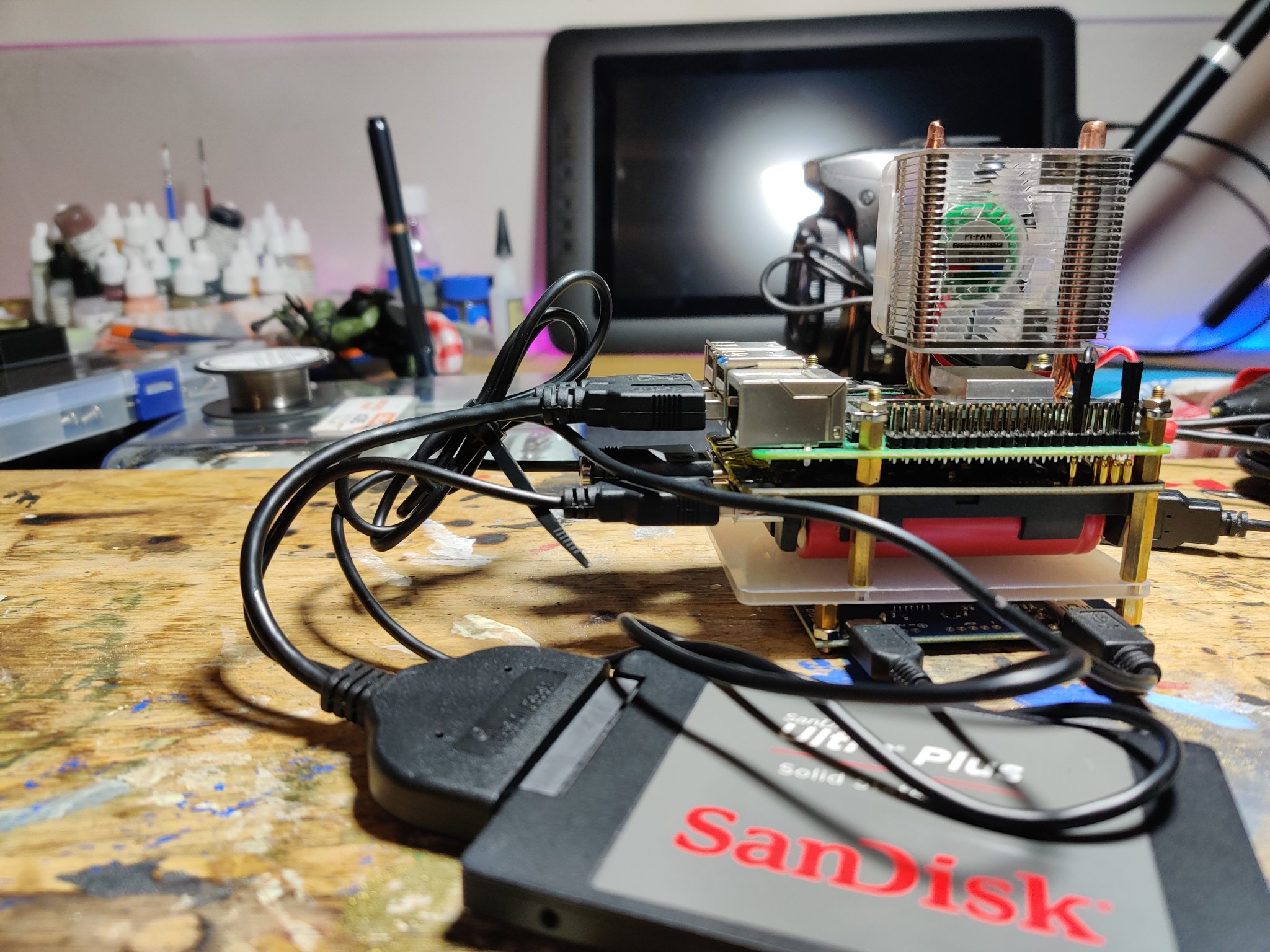

Voici donc ce que j'ai actuellement dans ma stack:
- 1 RPI 4 8Go

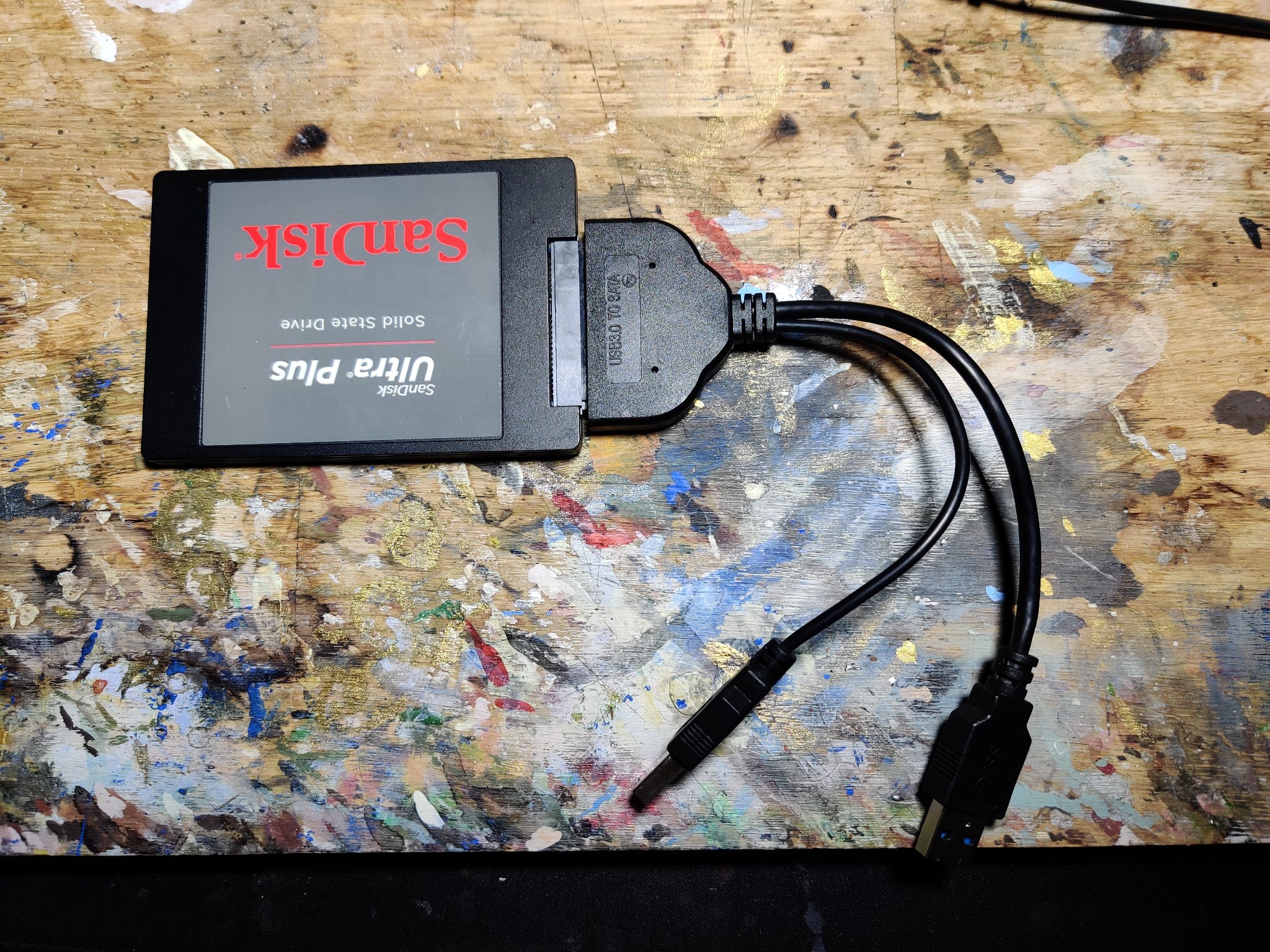

- 1 SSD 128Go qui contient l'OS, branché en USB3 (via un cable qui permet d'alimenter le disque via une autre source)
- 1 Carte qui fait office d'onduleur, et alimente le pi au travers de 2 batteries 18650. Cette carte offre aussi 2 port usb sur lesquels on peut aller se brancher
- 1 Carte Ykush

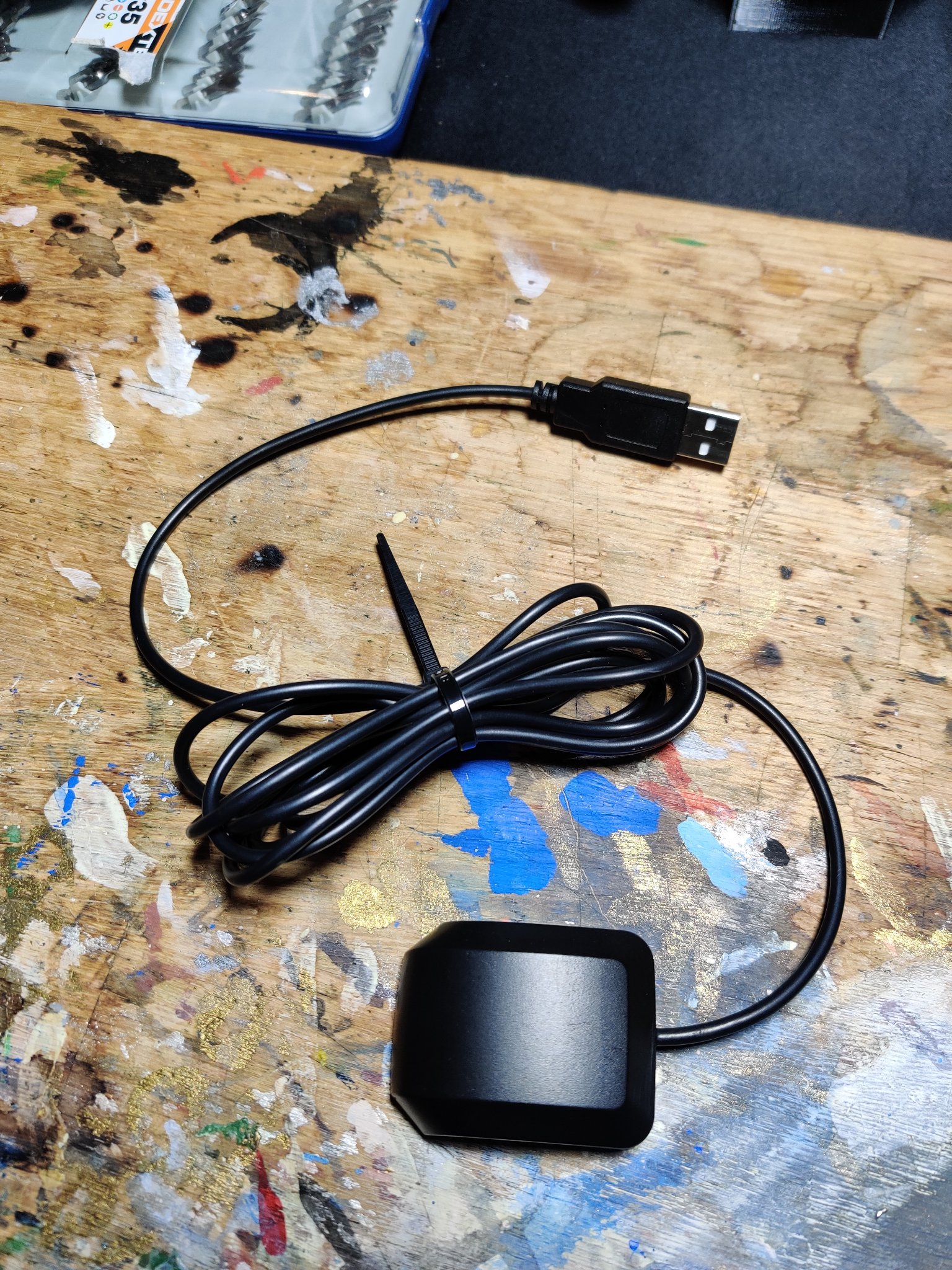

- 1 module GPS externe

Attention, pour ceux qui veulent utiliser un disque externe pour booter le rpi, penser à lui donner une alimentation externe. Visiblement au démarrage le pi ne délivre pas assez d'énergie pour pouvoir booter dessus.

Sinon, rien de spécial à ajouter (ormis si vous avez des questions)
Ah si, je ne garderais probablement par le peltier dans le boitier final (je n'ai pas encore pris le temps de le faire, il sera imprimé en 3d)

Quelques photos:

[Lambda]

C'est génial de trucs et astuces, Guimby!

De l'ingénierie de terrain de haut vol!

Fil à suivre et je pense à épingler très bientôt!

Merci!

[Guimby]

C'est génial de trucs et astuces, Guimby!

De l'ingénierie de terrain de haut vol!

Fil à suivre et je pense à épingler très bientôt!

Merci!

Merci
Bon il reste encore beaucoup de boulot... Mais ca va le faire ^^

[lordzurp]

ouais, ouais, j'suis sur le coup ...
mais je change de boulot et de région en ce moment, donc j'ai mis un peu le teenastro en stand-by, je te reserve une carte pour le printemps

pis là qu'on en parle ... j'ai trouvé un atelier en coloc dans un trou perdu en drome, ça va vite glisser sur un dome en fibre sur le toit de l'atelier avec le tube en remote 4G, donc je garderai un oeil ici

[bemo47]

C'est quoi la powerbox ?

Ce sera très probablement du fait maison

non, mais je voulais savoir ce que tu entends par là... pas grand chose aurait dit le grand vishnou , certes mais encore... boitier d'alimentation ?
tu auras bien une arrivée 220V dans ce petit local ?

[bemo47]

ouais, ouais, j'suis sur le coup ...
mais je change de boulot et de région en ce moment, donc j'ai mis un peu le teenastro en stand-by, je te reserve une carte pour le printemps

pis là qu'on en parle ... j'ai trouvé un atelier en coloc dans un trou perdu en drome, ça va vite glisser sur un dome en fibre sur le toit de l'atelier avec le tube en remote 4G, donc je garderai un oeil ici

ah du changement.... mais pourquoi un dome ? pourquoi se compliquer la vie comme ça ? bon d'accord c'est plus "astro".... mais à part ça ?

[Guimby]

Ce sera très probablement du fait maison

non, mais je voulais savoir ce que tu entends par là... pas grand chose aurait dit le grand vishnou , certes mais encore... boitier d'alimentation ?
tu auras bien une arrivée 220V dans ce petit local ?

L'idée est d'avoir quelque chose comme ça : https://laclefdesetoiles.com/accessoire ... astro.html$
Le but est de limiter les sources d'alimentation, l'espace utilisé, mais aussi de pouvoir commander ces alimentations à distance

[lordzurp]

et pourquoi pas ?! c'est joli un dome ! surtout en drome

[Lavinch31]

Une solution sympa : https://www.webastro.net/forums/topic/9 ... onne-heq5/

[bemo47]

non, mais je voulais savoir ce que tu entends par là... pas grand chose aurait dit le grand vishnou , certes mais encore... boitier d'alimentation ?
tu auras bien une arrivée 220V dans ce petit local ?

L'idée est d'avoir quelque chose comme ça : https://laclefdesetoiles.com/accessoire ... astro.html$
Le but est de limiter les sources d'alimentation, l'espace utilisé, mais aussi de pouvoir commander ces alimentations à distance

Uhhh... Ok.... Moi je fais ça avec un ipx800 v4... C'est très bien et programmable, et ça peut faire plein d'autres choses pour la maison aussi le cas échéant..

[bemo47]

et pourquoi pas ?! c'est joli un dome ! surtout en drome

Ah dans ce cas....
Mais c'est compliqué sauf si ça reste manuel...

[Guimby]

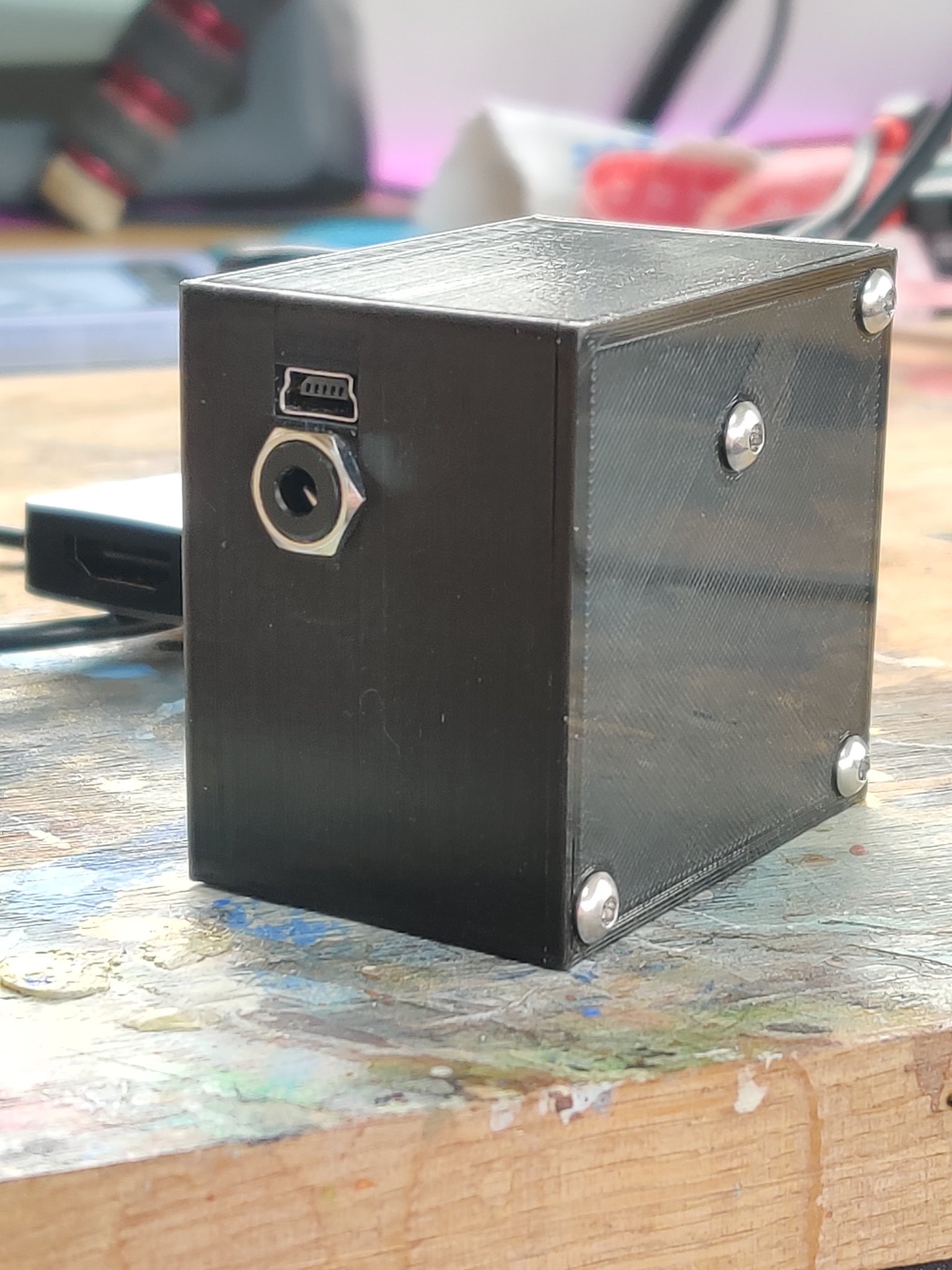

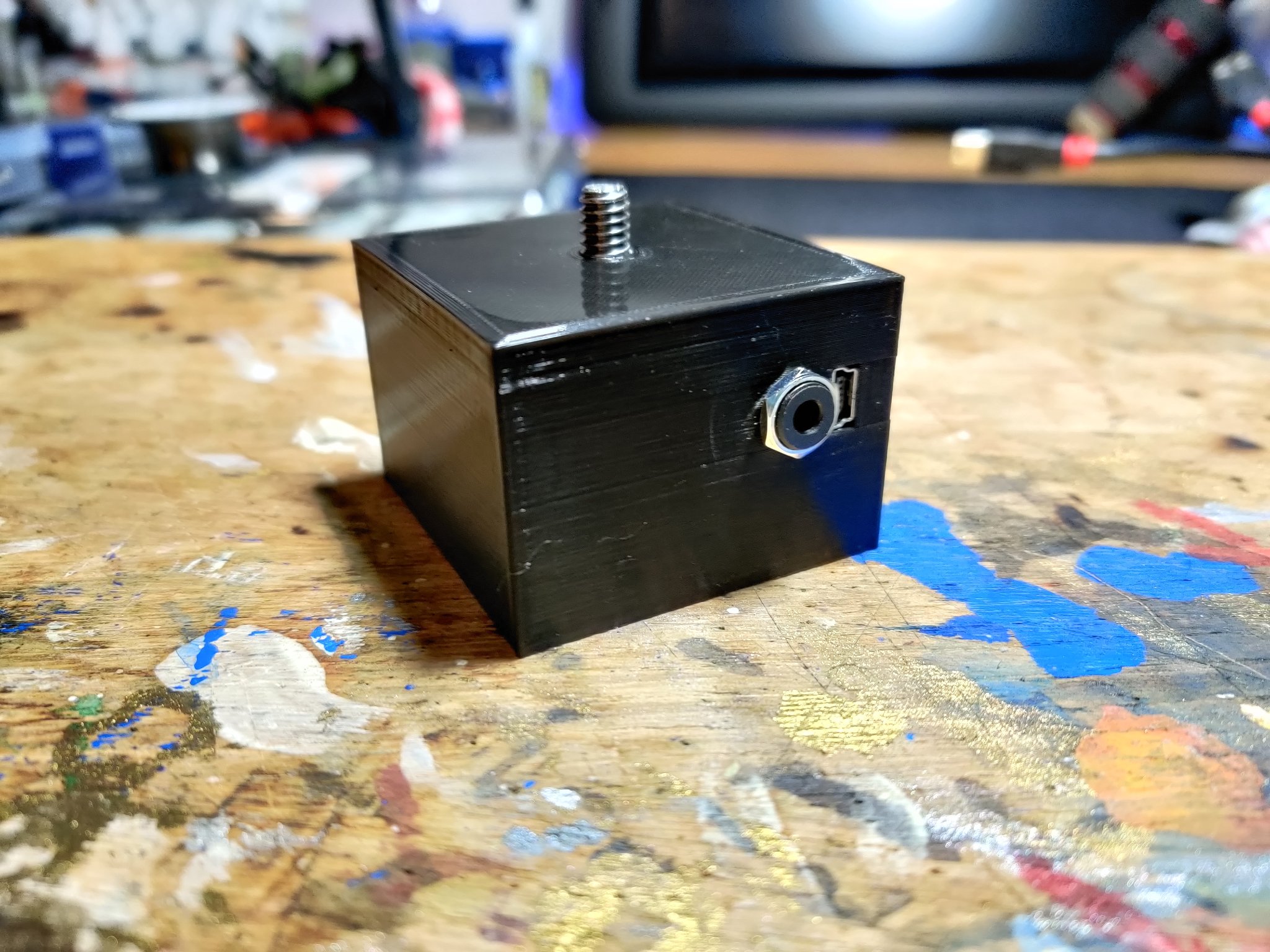

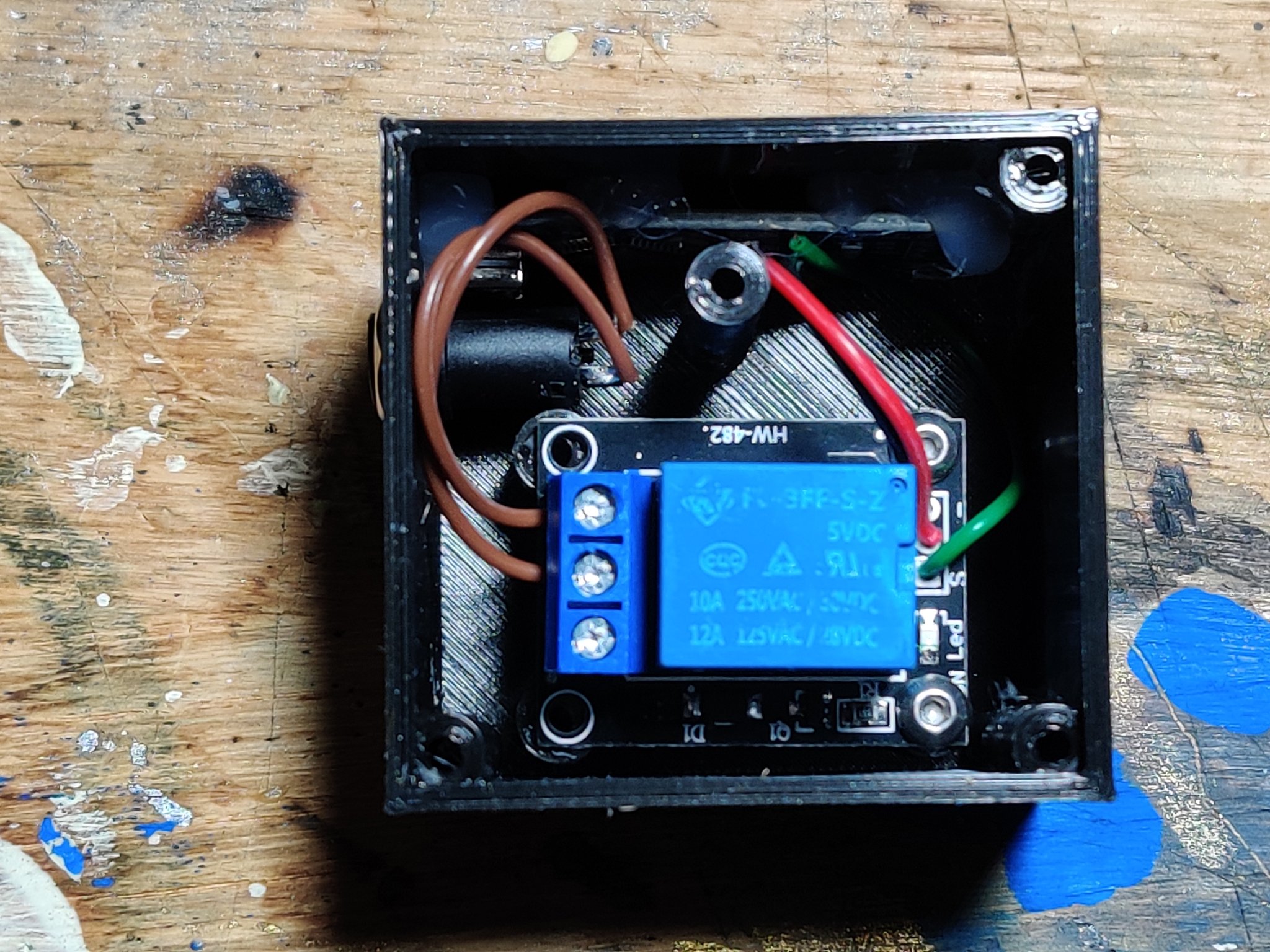

Petite mise à jour concernant le déclencheur, avec le capot qui est désormais imprimé et en place :

J'en profite aussi pour vous joindre les fichiers stl (pour impression), si jamais ça peut servir à quelqu'un...

Capture d’écran 2020-12-13 à 11.46.05.png (32.31 Kio) Consulté 7500 fois

Capture d’écran 2020-12-13 à 11.47.52.png (32.81 Kio) Consulté 7500 fois

shapr3d_export_2020-12-12_10h08m.stl

(412.68 Kio) Téléchargé 228 fois

shapr3d_export_2020-12-12_21h46m_Corps 06 2.stl

(100.67 Kio) Téléchargé 244 fois

[Guimby]

L'idée est d'avoir quelque chose comme ça : https://laclefdesetoiles.com/accessoire ... astro.html$
Le but est de limiter les sources d'alimentation, l'espace utilisé, mais aussi de pouvoir commander ces alimentations à distance

Uhhh... Ok.... Moi je fais ça avec un ipx800 v4... C'est très bien et programmable, et ça peut faire plein d'autres choses pour la maison aussi le cas échéant..

Oui c'est l'idée, je ne connaissais pas ce produit (enfin, je t'en avais entendu parler, mais je n'avais pas regardé)

[bemo47]

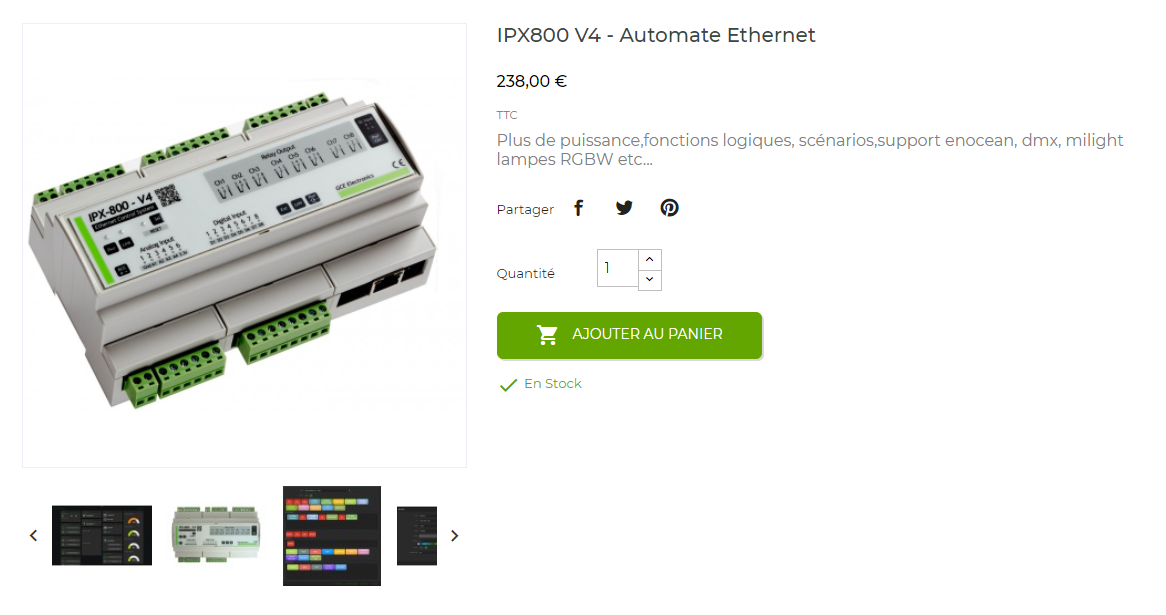

oui l'IPX800 V4 on le trouve ici https://www.gce-electronics.com/fr/cart ... 90001.html

c'est pas donné mais c'est très facile à gérer et plein de fonctionnalités

ça gère 8 relais interrupteurs à trois positions via lesquels on peut gérer du 220V ou du 12V, par sécurité moi j'ai géré que le 12V et le 220V est géré via des relais externes, seul l'état de ces relais externes est ramené sur l'IPX afin de savoir si ces relais sont ON ou OFF.

avec extensions on peut ajouter des blocs de 8 relais je crois.

il y a aussi 4 entrées digitales et 4 analogiques, donc on peut capter des détecteurs à aimants pour connaître la position de la monture par exemple, ou savoir si le toit est ouvert ou fermé.
et capter la température, humidité etc....

et il intègre un serveur web, dans lequel on trouve toute une logique pour faire des scénarios combinant tous les capteurs et relais, exemple : si monture non parkée alors désactiver moteur toit etc...

bref c'est l''outil par excellence pour automatiser un observatoire....

[Guimby]

Je suis plutôt content de compter une autre avancée dans les objectifs que je me suis fixé ce soir!
Content parce que c'est une première pour moi, et aussi parce que vu que j'ai pu travailler en pointillés cette semaine par périodes de 10 à 20 minutes... Ce qui n'était pas optimal pour une première fois ^^

Bref, je suis content de vous présenter mon dew heater controler!
Bon Ok, par 'mon', je veux simplement dire que je l'ai fait, à partir d'un existant : http://www.iceinspace.com.au/forum/show ... p?t=144679

Par contre, contrairement à lui, je compte bien utiliser 4 sortie indépendantes (et son code est prévu pour ça)
Concernant le code, il me semble que c'est une vieille version de ce projet : https://sourceforge.net/projects/arduin ... rollerpro/
Je verrais plus tard pour prendre la version à jour, ou adapter le code que j'ai (qui est super simple) à mes besoins (qui ne sont pas plus élevés que ce qu'il fait déjà)

Bref, pour ce soir je ne vais pas trop rentrer dans les détails parce que je suis crevé, mais aussi et surtout parce que je compte détailler ça dans un post dédié sur le forum. Ainsi n'importe qui pourras en profiter.

Je n'ai pas encore regardé combien j'ai dépensé pour ce projet, mais je pense qu'on est bien loin d'un équivalent commercial.

Les fonctionnalités:
- Règle la température automatiquement en fonction de la température ambiante, de l'humidité, et de la température de la bande chauffante concernée
- Peut controller 4 bandes chauffantes indépendamment

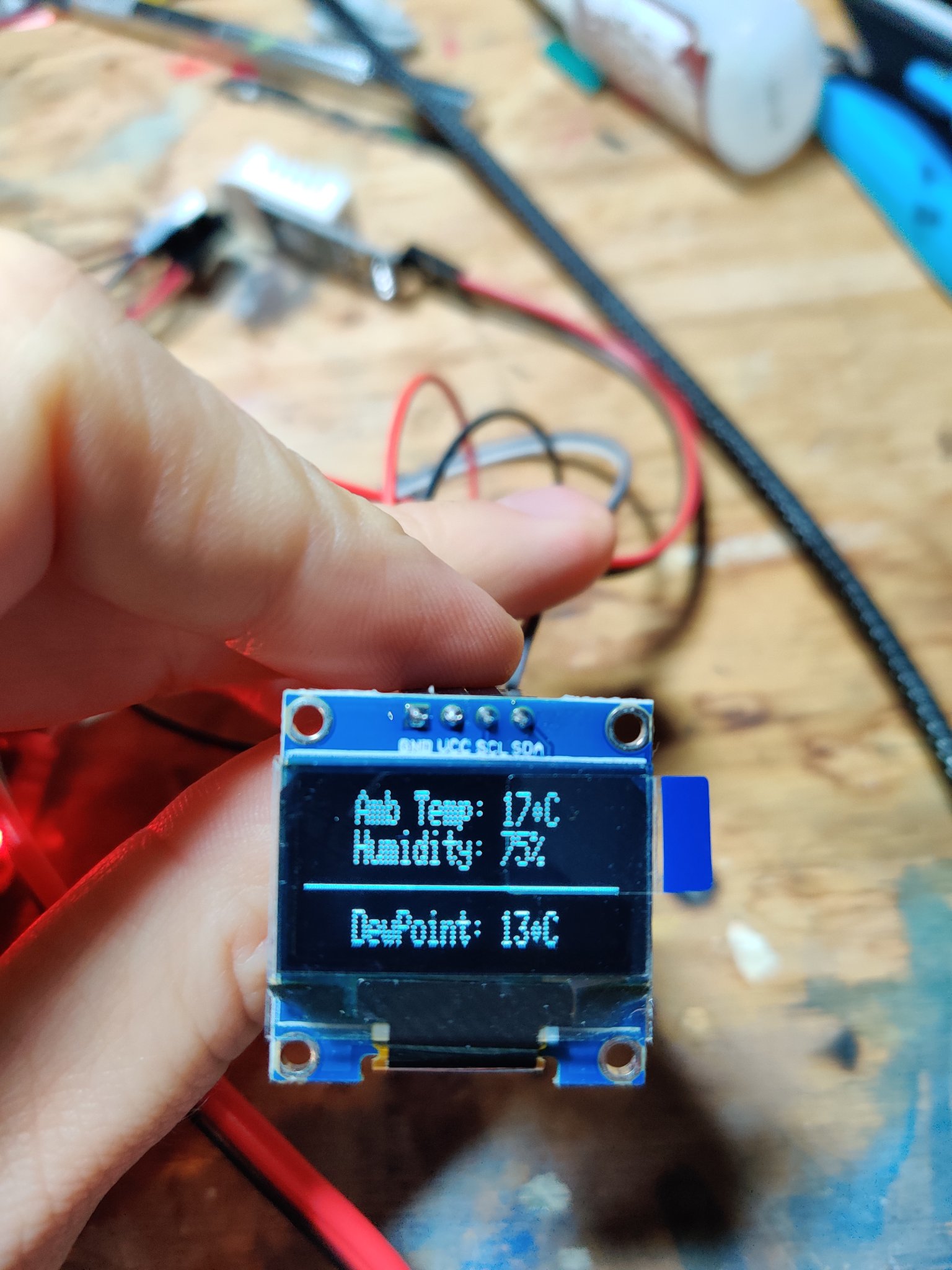

- Un écran d'affichage
- Fonctionne sur du 12v

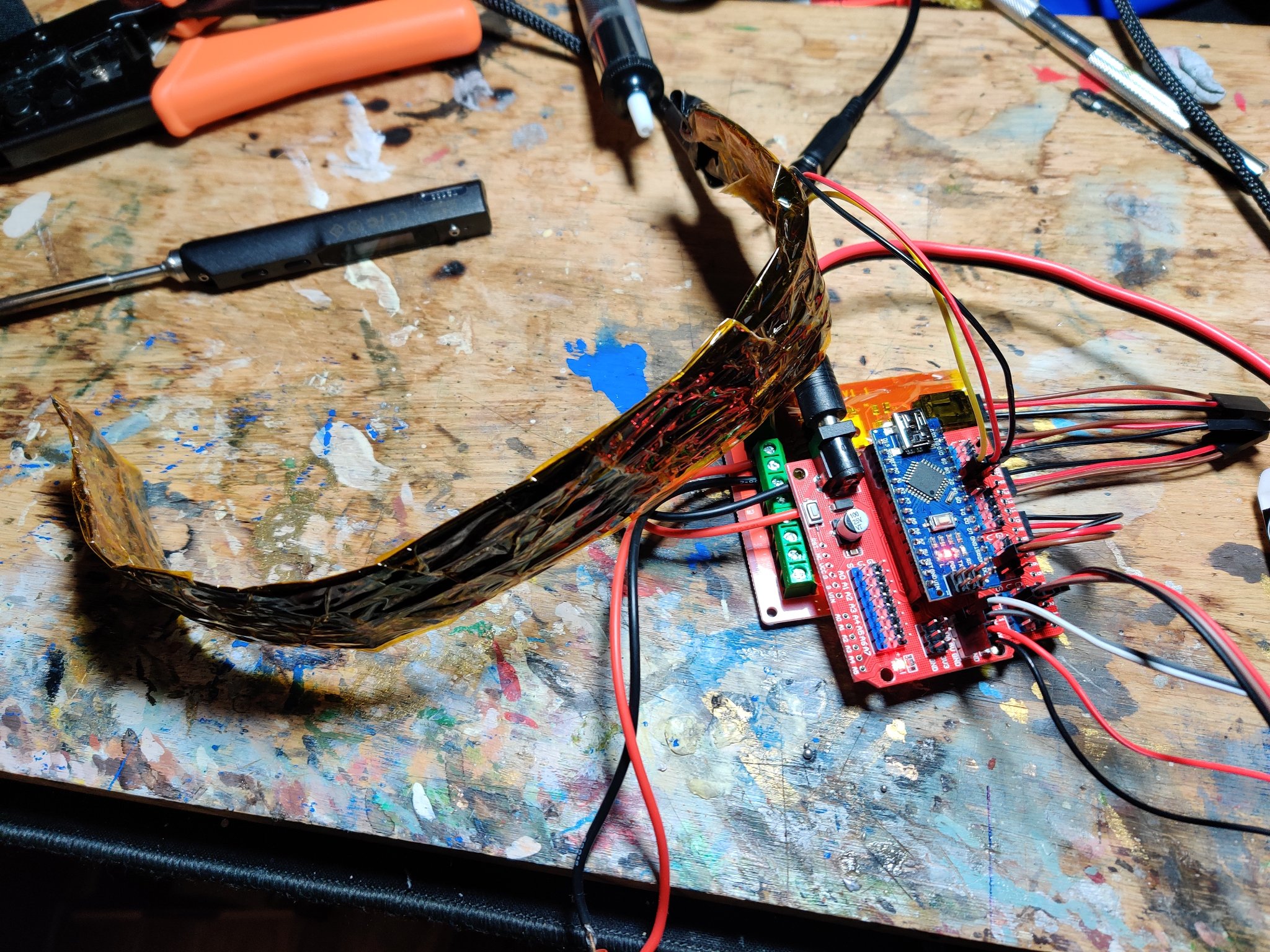

Tant qu'on y est, vu que je n'avais pas de bande chauffante compatible, j'en ai profité pour faire un essais la taille de ma 72ed. Je ferais aussi un tuto sur le forum dès que j'aurais le temps. Là encore, internet m'a bien été utile

Il reste à cabler les 3 canaux restants, adapter le code pour qu'ils soient pris en compte, et faire un boitier à imprimer.

Je ferais probablement un boitier temporaire, parce que je pense qu'une fois que j'aurais fini de réunir le matériel je ferais un seul et unique boitier pour tout.

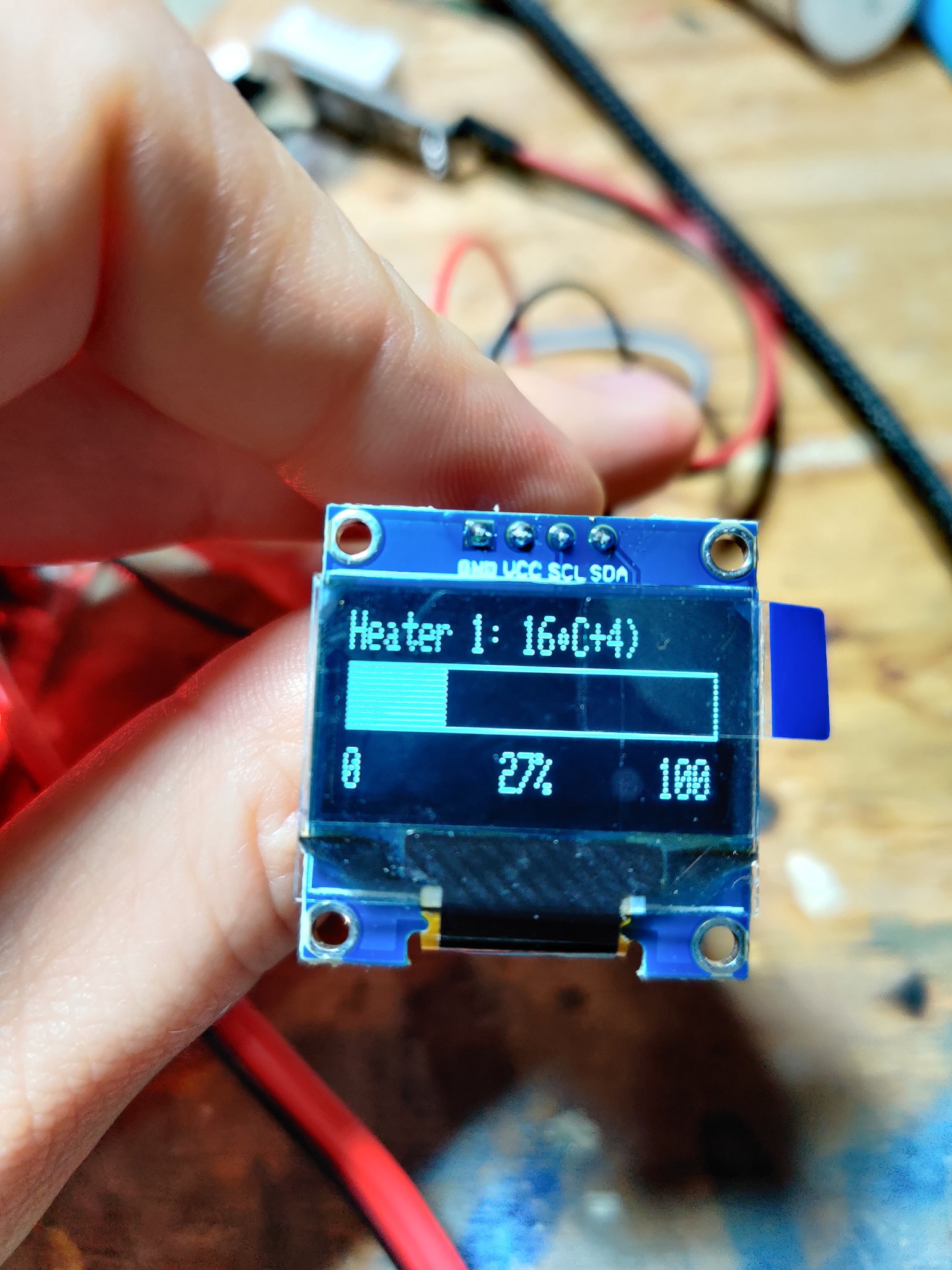

Bref, trêve de blabla, une ou deux photo pour illustrer que ça marche, et je n'ai pas encore foutu le feu à mon bureau

Bon, je sais que pour certains d'entre vous ce ne sera pas grand chose à faire, mais je suis plutôt content de moi

[lordzurp]

[ouki]

Pfouuuuuuuu

[Ubuntu]

[Guimby]

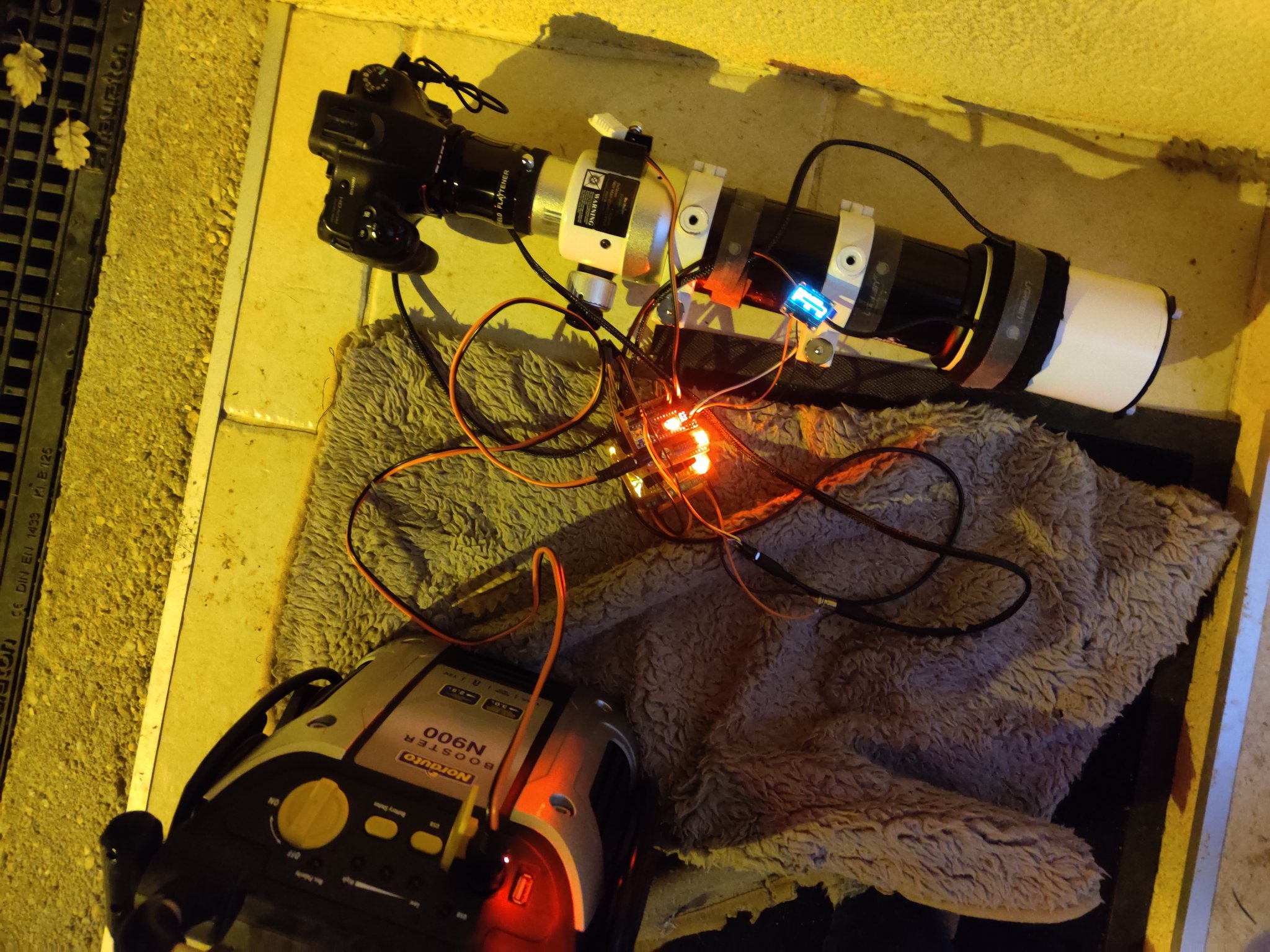

Après avoir fait un peu de couture pour ajouter une bande de velcro autour de la bande chauffante, je laisse tourner le système en condition réelle devant ma porte pour voir.

Ca fait 3/4 d'h que ca tourne, et franchement rien a redire.
Dewpoint calculé : 10c
Température stabilisée de la bande : 13c

Je suis plutôt content !

Edit: il s'est mis a pleuvoir pendant l'écriture de ce message. Je vais rentrer le bazard et cabler les 3 autres channels!

[bemo47]

ahhh ça semble prendre forme...
est ce que ce sont des composants faciles à assembler tout ça ?
je vois un arduino, j'en ai 3 sous le main je crois...
de la soudure ? j'en ai fait une ou deux et ça a fonctionné... why not...

question/suggestion : l'état des sorties/rtemp/dew point etc... pourrait il être récupéré depuis une interface quelconque sur un pc windows ?

[Guimby]

ahhh ça semble prendre forme...
est ce que ce sont des composants faciles à assembler tout ça ?
je vois un arduino, j'en ai 3 sous le main je crois...
de la soudure ? j'en ai fait une ou deux et ça a fonctionné... why not...

question/suggestion : l'état des sorties/rtemp/dew point etc... pourrait il être récupéré depuis une interface quelconque sur un pc windows ?

Oui c'est très simple a monter. Quelques soudures, mais de la soudure très facile.

Oui, il est possible de récupérer les infos via windows visiblement avec la dernière version du code, que je n'ai pas encore regardée.
Je compte regarder dès que j'aurai un moment pour le faire.

Mais globalement, c'est très simple a faire, et ca marche tout seul. Donc que du bonheur.

Je vais faire un boitier a imprimer. Je commence demain a la modéliser si j'arrive a avoir assez de temps.
