Du bon gros VA qui tâche !!!

[Steph]

Quand tu parles de nettoyage de printemps pour l'EQ8 c quoi le cahier des charges ?

Passer de ça:

à une espèce de poêle à frire trouée

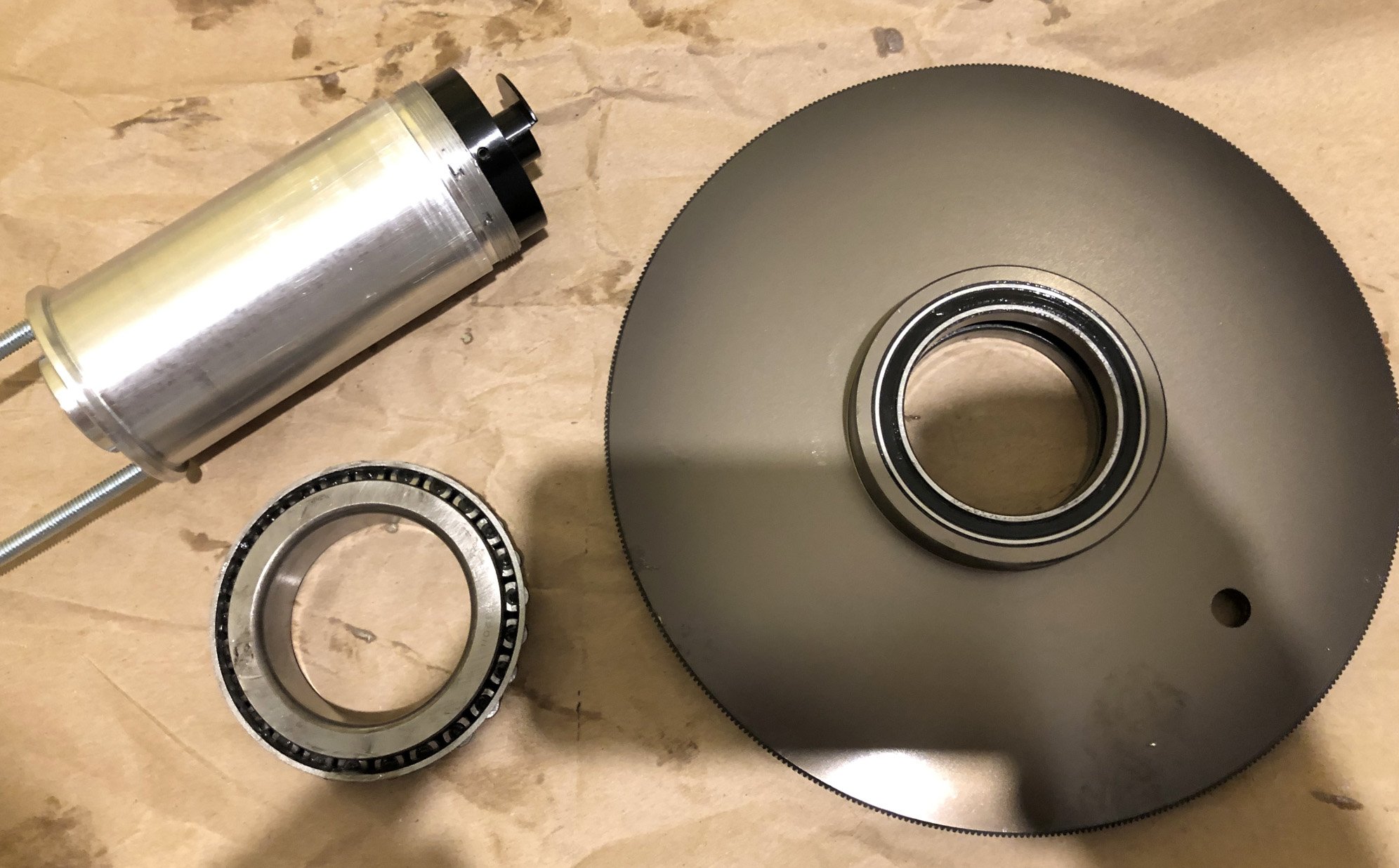

Les vsf sont beurk! et j'ai un point dur sur un roulement en dEC...ET BIEN SUR J'AI PAS LA BONNE REF EN STOCK!!! faudra redémonter

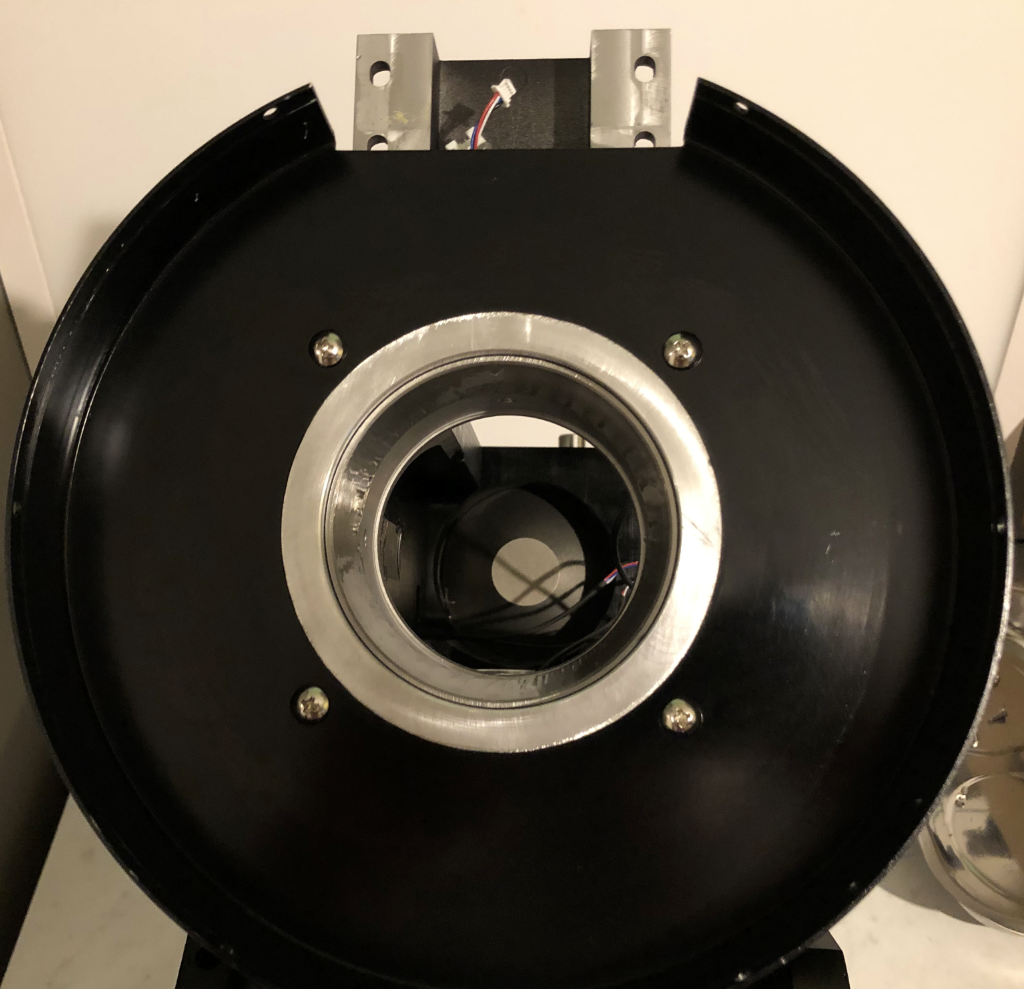

Tous les axes, paliers, roulements et autres joyeusetés dentées et graisseuses vont passer au dégraissage et aux ultrasons... et regraissage. Tiens, je vais essayer une nouvelle graisse.

[clouzot]

Tiens, je vais essayer une nouvelle graisse

Tu nous diras la référence (si elle est bien. Sinon on n'en veut pas )

[kikich]

Ah oui quand même !!!
Je crois que mon niveau de bricolage est incompatible avec ce genre de nettoyage même si je sais que ce sera forcément nécessaire un jour ou l'autre
En tout cas toujours impressionné par ta maîtrise de tous les maillons de la chaîne de l'astro

[Steph]

Tu nous diras la référence (si elle est bien. Sinon on n'en veut pas )

De la bonne vieille Belleville qui fait puer des doigts et qui poisse toujours après plusieurs lavage c'est bon signe Après graissage / remontage l'EQ8 fait un beau bruit à vide, à voir avec les 30kg du setup.

Il me reste 2 pots de Baader au teflon, je l'avais pas trouvé top pour de la charge lourde. J'ai de l'AeroShell 64 qui ne devrait pas tarder à arriver, je la testerai à la prochaine maintenance.

Je crois que mon niveau de bricolage est incompatible avec ce genre de nettoyage même si je sais que ce sera forcément nécessaire un jour ou l'autre

Ne pas y craindre, prendre des photos et tout repérer au démontage...et croiser les doigts Plus sérieusement, ça reste de la mécanique simple (8 roulements, 2 axes, 2 vsf, 2 couronne), et coté électronique, 2 moteurs, 2 encoder et 3 indexer. La première fois ça prend du temps, mais avec l'habitude ça se fait en une 1/2 journée en faisant les choses correctement.

[Steph]

Soirée test de monture! je viens enfin...de changer les roulements de la VSF en dec dont un avait un point dur...ça va apparemment mieux essai de pose de 120s sans guidage sur une partie des dentelles, avec une lune plein fer à 90%

[Micmac]

magnifique quand je vois ce que j ai sorti ce soir j ai honte

[Steph]

magnifique quand je vois ce que j ai sorti ce soir j ai honte

Ne jamais avoir honte, et toujours chercher à optimiser

Hier c'était la première "vraie" sortie de mon nouveau setup...déjà pour vérifier que j'avais bien remonté l'EQ8 correctement , les roulements neufs lui ont fait du bien (je pense qu'il étaient daubés d'origine). Si j'ai le temps pendant les congés d'aout, je change tout (dec et AD) pour des hybrid ceramic, ça fait un moment que je veux le faire...et la je suis chaud!!! .

Au programme également, équilibrage, ajustement des jeux des VSF, et surtout je voulais me convaincre de la rigidité du nouveau montage (queues d'aronde plus longues, nouveaux anneaux, renfort du PO, et un montage différent de la 61 et de la lunette guide).

La tenue des optiques semble être ok avec les modifs du support du primaire et des modifs de l'araignée...rien à bougé quelque soit l'orientation du tube.


Prochaine sortie, alignement des optiques, la il y a encore de quoi faire (à F/2.8 c'est chaud, ça se joue au poil de c*l sur un newton). Le montage au laser me donne du till, j'ai un défaut d'orthogonalité du PO que j'avais remarqué au moment du montage, à voir comment on le corrige, et ma collimation était à la ramasse, mais c'était tard et j'ai eu la flemme de ressortir pour la faire...c'était pas le sujet de la session d'hier et pour un montage, il est vrai un peu au pif , ça ne m'inquiète pas trop pour la suite. L'ASA était au bout de sa vie j'ai été obliger de lui mettre de BF...euh comment dire, de batard...mais au final ça à l'air de bien fonctionner, pas eu le temps de tester avec le Paracorr ni avec la Powermate.

Mon vignettage est décentré dans un sens (ça ne ce voit pas au traitement...mais c'est pas une raison , je ne sais pas si c'est du aux point de réglage précédents à revoir, ou simplement à l'offset...à voir également lors de la prochaine session.

Il reste également l'autofocus à paramétrer, il faut que je calcule ma CFZ, faire mes Vcurves dans Focusmax, N.I.N.A. et Voyager pour savoir lequel je garde

[Lavinch31]

Mon vignettage est décentré dans un sens

si tu voyais le mien

j'ai un défaut d'orthogonalité du PO que j'avais remarqué au moment du montage, à voir comment on le corrige

sujet qui m'intéresse car j'ai envie ( de tout de régler ) d'avoir une mécanique un peu plus propre sur mon petit tube et puis il faut que je m'exerce .... J'ai bien trouvé une procédure sur le forum d'en face mais y a peut être plus simple

[Steph]

J'ai bien trouvé une procédure sur le forum d'en face mais y a peut être plus simple

C'est pas compliqué, mais il faut être précis dans les mesures et ne pas hésiter à les reprendre plusieurs fois.

Tube à plat, PO vers le haut, tu vires le secondaire, et tu reportes précisément le centre de l'axe central de ton PO sur la face intérieur opposée du tube (c'est la qu'il faut être méticuleux ) et tu le repères d'un point le plus fin possible mais visible. Tu peux même percer ton tube pour des contrôles de maintenance.

Tu mets un laser (correctement collimaté) dans le PO (toujours vers le haut) sans serrer, et tu vérifies que le point projeté tombe parfaitement sur ton repère. Si ce n'est pas le cas il faut régler le PO avec les vis de collimation si il y en a, ou en mettant des cales (le papier alu c'est pas mal, ou avec des jauges d'un jeu de cales que tu sacrifies pour l'occasion ) jusqu'à être parfaitement aligné.

Vérifier l'orthogonalité sur toute la course du PO.

Une fois ce réglage réalisé, il faudra gérer les éventuelles flexions du PO ou du tube lui même.

[spica2000]

@Steph c'est vrai que c'est très décentré et pas perpendiculaire, berk
@Lavinch31
Si jamais vous connaissez une procédure de perpendicularisation de PO pour newton sans tube, suis preneur.
Mais encore plus de réglage d'offset de secondaire quand on ne peut pas se repérer avec la cage. Je sais, je cherche les emmerdes. A part démonter le secondaire, garder l'araignée et fil à plomb je connais pas d'autre méthode...Et après, suivant comment est foutu le porte secondaire, ça suffit pas: faut encore savoir où a été placé l'axe optique sur le support secondaire et au collage du miroir... C'est pour Berthe.

[Lavinch31]

C'est pas compliqué, mais il faut être précis dans les mesures et ne pas hésiter à les reprendre plusieurs fois.

Tube à plat, PO vers le haut, tu vires le secondaire, et tu reportes précisément le centre de l'axe central de ton PO sur la face intérieur opposée du tube (c'est la qu'il faut être méticuleux ) et tu le repères d'un point le plus fin possible mais visible. Tu peux même percer ton tube pour des contrôles de maintenance.

Tu mets un laser (correctement collimaté) dans le PO (toujours vers le haut) sans serrer, et tu vérifies que le point projeté tombe parfaitement sur ton repère. Si ce n'est pas le cas il faut régler le PO avec les vis de collimation si il y en a, ou en mettant des cales (le papier alu c'est pas mal, ou avec des jauges d'un jeu de cales que tu sacrifies pour l'occasion ) jusqu'à être parfaitement aligné.

Vérifier l'orthogonalité sur toute la course du PO.

merci , c'est désormais réglé


Avec un petit coup de Concentrer pour la conscience

[Steph]

merci , c'est désormais réglé

ça à l'air pas mal tout ça sur 150mm de diamètre ça donnait quand même un bon décalage...

Si jamais vous connaissez une procédure de perpendicularisation de PO pour newton sans tube, suis preneur.

Virer le secondaire, et si l'araignée le permet, visser à la place une tige filetée suffisamment grosse pour quelle ne ploie pas sous son propre poids. La procédure reste la même, reporter l'axe central du PO sur la tige fileté (du moins pour la hauteur, pour le reste il suffira de pointer le laser pile au centre de la tige fileté).

Mais encore plus de réglage d'offset de secondaire quand on ne peut pas se repérer avec la cage

Tu veux coller ton miroir, ou simplement régler ton secondaire qui a déjà de l'offset ?

Si c'est un simple réglage, rien de particulier, centrage de l'araignée, orientation du secondaire pour qu'il soit bien rond, le centrer dans le PO et faire sa colim.

Si tu veux le coller...ou vérifier qu'il a été positionné correctement, tout est expliqué ici http://www.reto.fr/marquage/imagepages/image1.html de manière très simple...tu connais peut être déjà.

[Lavinch31]

ça à l'air pas mal tout ça sur 150mm de diamètre ça donnait quand même un bon décalage...

en effet c'est pas négligeable du tout , on verra ce que ça donne une fois le tout remonté
Je suis pas totalement satisfait de mon marquage mais je ne vais pas pinailler sur ce point au vue de la qualité mécanique globale du tube .. Pour la hauteur c'est ok , sur l'autre axe c'est un peu plus compliqué ( je me suis basé sur le centre du perçage d'une des branches de l'araignée qui était pile poil dans l'axe ... Et j'ai tiré tout droit bien perpendiculaire au bord du tube )

[Steph]

Je suis pas totalement satisfait de mon marquage mais je ne vais pas pinailler sur ce point au vue de la qualité mécanique globale du tube

Le plus simple c'est de ce faire un gabarit sur du bristol....tu traces les cotes à plat, c'est plus simple et précis , et ensuite tu viens plaquer le gabarit à l'intérieur du tube.

[Lavinch31]

Je n'ai encore rien remonté .. me voilà obligé de vérifier si je veux pouvoir fermer l'oeil

Bon c'est aussi moins évident de prendre des mesures dans un trou de gouttière

[spica2000]

Virer le secondaire, et si l'araignée le permet, visser à la place une tige filetée suffisamment grosse pour quelle ne ploie pas sous son propre poids. La procédure reste la même, reporter l'axe central du PO sur la tige fileté (du moins pour la hauteur, pour le reste il suffira de pointer le laser pile au centre de la tige fileté).

Tu veux coller ton miroir, ou simplement régler ton secondaire qui a déjà de l'offset ?

Merci @Steph. pour le lien. Je connaissais pas l'idée du pliage.

Le secondaire est déjà collé. Je veux vérifier que l'offset est bien réglé. Quand tu conçois toi-même c'est plus simple. Tu choisis par exemple que la tige fileté centrale du porte secondaire soit confondue ave l'axe optique, et tu décalles de secondaire au collage. Facile. Mais quand c'est déjà fait par quelqu'un d'autre dont tu ne connais pas les choix de conception c'est un peu plus mariole. Des angles partout, pas de surface de référence...
Par ailleurs, je n'ai aucune idée du bon centrage cage / primaire, d'où le fil à plomb et le niveau à bulle pour commencer du bon pied. Je veux remplacer les deux roulements du barillet latéral de Berthe par un câble acier. Donc va falloir que j'y passe.

Pour la perpendicularisation du PO, le laser seul ne doit pas servir à grand chose: du peux pointer le repère centré sur la tige fileté avec n'importe quel angle...

Me demande si le mieux ne serait pas de suivre la procédure inverse de la colim.

1) marquer le center du secondaire avec un feutre fin.
2) mettre le barillet à 0 (toutes vis réglées à la même longueur à mis course
3) caler le scope à l'horizontale (donc le primaire) au niveau à bulle
4) caler l'assiette du secondaire à 45° au niveau à bulle + équerre 45°
5) aligner le PO au laser pour faire coincider le faisceau allé / retour. S'aider de la marque au feutre pour trouver la bonne hauteur secondaire / PO.

Sur le 355 j'étais moins emmerdé car j'avais fait les plans moi-même et j'avais des surfaces de référence simples grâce à la cage hexagonale. Mais je suis quand même passé par le case niveau à bulle et fil à plomb avant d'ajuster finement la longueur de chaque tube du serrurier pour avoir un cage centrée et parallèle au barillet.

[Steph]

Pour la perpendicularisation du PO, le laser seul ne doit pas servir à grand chose: du peux pointer le repère centré sur la tige fileté avec n'importe quel angle...

Sur la tige fileté tu matérialises précisément par un trait la hauteur de l'axe centrale de ton PO, ton 1er angle de visée avec le laser, et ton 2éme angle de visé sera obtenu en pointant le centre (l'épaisseur) de la tige fileté. Pour que ça fonctionne il faut bien entendu que l'araignée soit // au support du primaire, mais c'est la base de la conception.

1) marquer le center du secondaire avec un feutre fin.
2) mettre le barillet à 0 (toutes vis réglées à la même longueur à mis course
3) caler le scope à l'horizontale (donc le primaire) au niveau à bulle
4) caler l'assiette du secondaire à 45° au niveau à bulle + équerre 45°
5) aligner le PO au laser pour faire coincider le faisceau allé / retour. S'aider de la marque au feutre pour trouver la bonne hauteur secondaire / PO

ça doit fonctionner, par contre chaud pour orthogonaliser parfaitement le primaire et le secondaire, et ça veux dire que ton laser devra être serré dans le PO, donc attention au défaut généré par celui ci, il faudrait utiliser un gros laser en 2" bien usiné en sans jeu.

[spica2000]

@Steph oui c'est chaud. Mais j'ai un Howie Glatter 2" qui arrive semaine prochaine (la faute au Ritchey Chretien...). D'où l'idée.
C'est pratrique un Ritchey Chretien pour un type qui sait même pas régler le PO de son newton! Ca va donner, je sens. Heureusement il est pas à F3,6

[kawa]

Tube à plat, PO vers le haut, tu vires le secondaire, et tu reportes précisément le centre de l'axe central de ton PO sur la face intérieur opposée du tube (c'est la qu'il faut être méticuleux ) et tu le repères d'un point le plus fin possible mais visible.

J'ai souvent voulu expliquer ça
Le tout est de reporter ce point , bien prendre les mesures on fini par etre précis

Le plus simple c'est de ce faire un gabarit sur du bristol....tu traces les cotes à plat, c'est plus simple et précis , et ensuite tu viens plaquer le gabarit à l'intérieur du tube.

Ben voilà

Apres il faut un PO qui n'a pas un jeu de forgeron

[Steph]

Bon! les lois de l'optique sont impénétrables La discussion avec @Lavinch31 m'a motivé pour finir d'aligner mon PO...donc ça c'est fait

Un petit bout de ciel dégagé pour tester tout ça, et surtout je voulais voir jusqu'où je pourrais aller avec le BF de l'ASA, préconiser aux environ 65.4 en fonction du diamètre, et surtout il est recommandé de le raccourcir avec un APS-C et de faire la map au 2/3 du capteur, et non pas au centre pour gagner un peu de champ corrigée...j'y est passé des nuits, ça n'a jamais rien donné de bon

Lors de ma première session de réglage, j'y suis allé comme un bat*rd sur le BF en le rallongeant significativement, mais ce soir j'y suis allé comme un enc*lé, j'ai du le rallongé d'au moins 5 mm, je contrôlerais au pied à coulisse demain.

J'ai fais un autofocus avec FocusMax, NINA et Voyager , les 3 me donne un très bon résultats, et dans CCDI les analyses sont plutôt pas mal, avec une FWHM inférieure à 2...je vais pas m'emballé, mais les optiques SV et ce BF surprenant ont l'air de faire un bon combo.

Il reste encore un peu de tilt, je pense celui du capteur, et la colim peut être améliorer...mais comme la dernière fois...la flemme de ressortir : la map a été réaliser en local field, je testerais la prochaine fois en single star pour des petites cibles très localisées

[Steph]

Petit run d'essai toujours sur la même cible (la lune en moins), toujours en 3*120s, guidage désactivé (j'ai retouché un peu le jeu en DEC) et toujours avec le NB1


et pour mémo, avec une optique très ouverte, la 2600 c'est au gain 0 en broadband comme en narrow...merde va falloir refaire toutes mes bibliothéque de darks

[Steph]

Coté guidage, ça à l'air de ne pas trop mal se passer également, hate de pouvoir tester des Hybrid Ceramic, mais je pense que ma limite aujourd'hui sont les possibles flexions du Panzer, qui même si il est monté gros, ne vaut pas un bon vieux gros trépied posé sur une dalle.

Réglages par défaut (enfin je crois) dans PHD après une période d'apprentissage en Pec Predictif


@bemo47 , tu guides toujours avec TSX ?, t'en penses quoi, perso je n'ai jamais eu de meilleurs résultat qu'avec PHD. J'ai une licence trial Voyager, qu'on m'a gentiment prolongée faute de météo, si je reste avec Voyager, j'aimerai bien faire du full TSX.

Au fait, mon petit doigt m'a dit qu'une version actualisée de Max Pilot devrait arriver, tu as des infos ?

[Steph]

test du suivi au zénith...j'ai augmenter les limites de la monture avant le flip, on verra bien
Pour le moment les courbes ont tendance à s'aplatir


[soulearth]

tu reportes précisément le centre de l'axe central de ton PO sur la face intérieur opposée du tube

Cette opération tu la fait comment ? Au fil à plomb ? Bon, moi ce n'est pas pour tout de suite, mais c'est intéressant.

[bemo47]

@bemo47 , tu guides toujours avec TSX ?, t'en penses quoi, perso je n'ai jamais eu de meilleurs résultat qu'avec PHD. J'ai une licence trial Voyager, qu'on m'a gentiment prolongée faute de météo, si je reste avec Voyager, j'aimerai bien faire du full TSX.

Au fait, mon petit doigt m'a dit qu'une version actualisée de Max Pilot devrait arriver, tu as des infos ?

Oui je suis revenu à TSX, dans sa dernière séance de training TSX, FMAX et Mpilot, disponible sur le site AIP d'ailleurs mais en accès adhérent, Laurent Bourgon nous a expliqué que lors de ses essais de guidage il avait testé pas mal d'outils, dont bien sûr PHD, mais aucun ne le satisfaisait, il a finalement décidé" de développer son propre outil. Mais ensuite il a découvert TSX et d'après lui c'est de loin le meilleur guidage qu'il ait jamais essayé, donc il a stoppé son développement et est resté sur TSX. Cela dit à l'époque il n'y avait pas encore les dernières avancées chez PHD comme le multi étoile....
Ensuite il a même réutilisé certains de ses développements en guidage dans ses prestations pour le Tour de France, notamment lorsque l'on voit le peloton de dessus et qu'il y a des pointeurs fixés sur certains coureurs avec des données chiffrées en live concernant chacun de ces coureurs, ça c'est fait avec ses routines développées pour le guidage astro... rien ne se perd...
Mais le fait est qu'avec MP et TSX, on a un couple gagnant en matière de guidage, quasi aucune prise de tête, ça marche juste bien.
Seul souci c'est le prix, pas de MP qui est gratuit, mais de TSX qui ne l'est pas du tout.
cela dit MP guide avec PHD aussi.

Sinon, j'ai eu Laurent récemment sur un pb de mauvais temps de réponse dans les dialogues entre Focusmax V4 et TSX, il n'avait pas la réponse, mais m'a dit d'attendre quelques semaines (2 à 3 peut être) que sa nouvelle version de MP soit sortie, rupture totale avec l'actuel, installation en mode Windows normal, ce qui n'est pas le cas aujourd'hui, et ergonomie totalement revue je pense. Je crois qu'il travaille aussi sur Prism... bref toujours très occupé... Mais on devrait avoir du nouveau d'ici fin Aout je pense.
