Pilier / colonne pour poste fixe

[soulearth]

Et juste faire un mini socle en béton ? Tout serait amovible mais plus de doute d'avoir un pied qui s'enfonce. tu pourrais même faire des marques pour identifier la position des pieds.
En fin de soirée tu recouvre d'un rond de gazon synthétique et madame est ravi.

Pas idéal mais plus discret qu'un pilonne en poubelle au milieu du jardin.

[Ubuntu]

Je vais suivre ce fil avec intérêt

[Olivier-Fantasy]

(...) Disons simplement qu'un empilement débute généralement après 10 minutes de préparation.

Je me disais : "Bizarre que JF @turbojf ne soit pas encore passé donner son avis sur la question !"... Merci de ta description de mise en route. Cela donne encore plus envie, forcément !! Mais ce sont tes bombardements d'image qui donnent envie d'un poste fixe, aussi !!

11ème minute, arrivée des nuages.

Je m'en doutais que tu allais dire ça (même pas vrai, en plus : enfin, pas toujours ! )

[Olivier-Fantasy]

Pas idéal mais plus discret qu'un pilonne en poubelle au milieu du jardin.

C'est clair !!!
C'est une bonne idée aussi, en tous cas.

(Sinon, avec une poubelle verte, et du branchage par-dessus... ?... Non ? )

[soulearth]

Sinon, avec une poubelle verte, et du branchage par-dessus... ?... Non ? )

Je pense avoir ce qu'il te faut :


L'important c'est d'avoir l'air végétal.

[Olivier-Fantasy]

Hello les ami/es !

Je reviens sur mon projet de poteau (et donc d'abri, du coup, car faudra bien le protéger, ce poste fixe)... A force d'étudier les différentes réalisations que j'ai trouvées sur internet, il semblerait qu'un poteau en béton, ça soit un truc énorme à faire (grande quantité de béton pour la fondation + ferrailles + poteau bien balèze) et 1/ je ne me vois pas faire un truc aussi important, sans aucune expérience en maçonnerie ; 2/ si je demande à un pro, ça risque de me coûter un bras, sans garantie que le poteau soit bien droit au final... et 3/ comment je vire ça si jamais un jour je quitte ma maison (ce qui n'est pas du tout prévu pour l'instant, mais bon... ce sera à ma pomme de "nettoyer" si ce jour arrive !).

Bref ! J'en suis venu à me dire qu'un bon gros poteau en acier, boulonné... et donc déboulonnable... pourrait très bien convenir : une dalle en béton, ça je pourrais laisser le maçon la faire (puisque j'échange mon pauvre petit poteau contre une énorme véranda : oui, l'histoire de la piscine est terminée, elle est passée à plus grand ! Glooops !!)... Un maçon passe pour refaire tout le sol en prévision de la future terrasse, il pourra bien me couler 2,5m2 de dalle dans le fond du jardin.

A la limite, en cas de départ de la maison, je pourrais enterrer et engazonner la dalle, si les futurs proprios trouvent ça moche... Et je me garde mon poteau pour la future maison.

D'où ma question du jour, s'il y en a parmi vous qui savent ça : où est-ce que je pourrais trouver un poteau métallique (qui ne rouille pas si possible) susceptible de se transformer en colonne de monture astro ?
Cela existe dans certaines boutiques astro, sauf qu'elles doivent être plaquées or ?! Exemple à 1000 euros :

Capture d’écran 2021-10-04 à 15.22.03.png (159.19 Kio) Consulté 7324 fois

Je suis sûr qu'elle doit être géniale, cette colonne, mais bon... 1000 euros ??... (et elle doit être énorme, en plus). L'idée est de boulonner dessus ma GEM45... et possiblement une CGX(-L ?) ou équivalent, si un jour la folie des grandeurs me prend.

La même chose chez iOptron, mais que pour la CEM120 apparemment (670 euros) :

Capture d’écran 2021-10-04 à 15.41.27.png (357.16 Kio) Consulté 7324 fois

Un américain propose aussi ce genre de poteau, mais pas commercialisé en France (dommage, comme pour ses observatoires, qui ont l'air super - même si ça a l'air de prendre un max de place !) :
- https://skyshedpod.com/skyshed-piers/?v=e4b09f3f8402
Celui-ci, je le verrais bien dans le fond de mon jardin... même si ce serait abusé pour un mini jardin sous les lampadaires
- https://skyshedpod.com/product/skyshed- ... b09f3f8402

Sinon, j'ai vu ce genre de poteau, que l'on peut configurer à la demande (ça sert, d'après ce que j'ai compris, à soutenir des charpentes, bref ça semble bien costaud) :

Capture d’écran 2021-10-04 à 15.25.38.png (194.32 Kio) Consulté 7324 fois

https://www.simpson.fr/fr-FR/produits/p ... urer-osp#1

Je ne sais pas combien ça coûte, par contre.

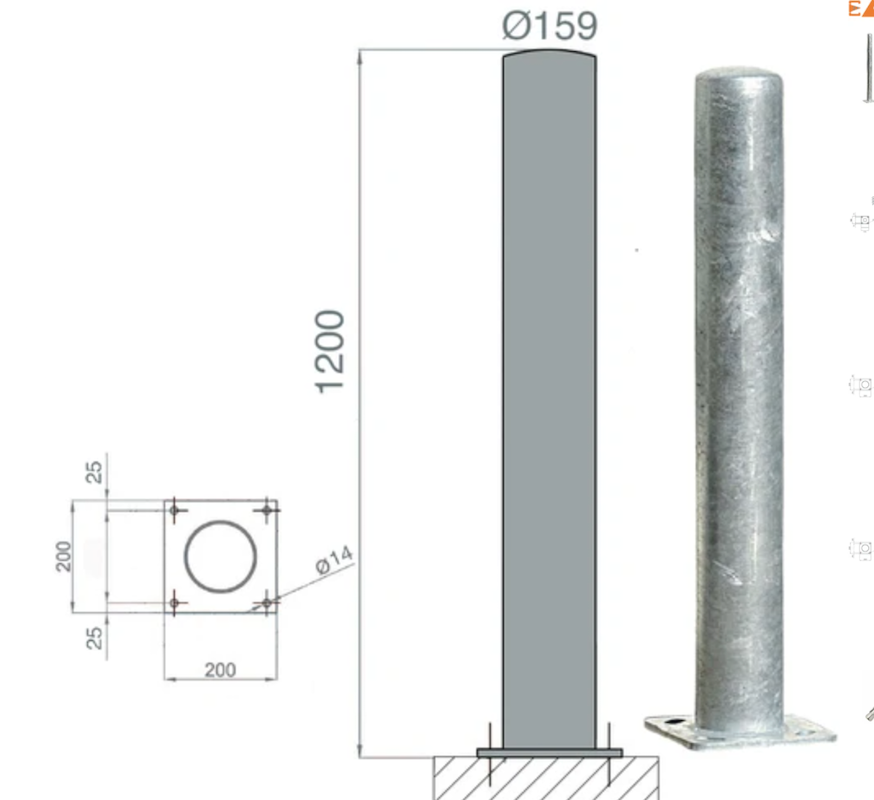

J'ai aussi vu ça : des poteaux de protection (pour éviter qu'un camion défonce un coin de maison, ça doit être costaud aussi) :

Capture d’écran 2021-10-04 à 15.30.32.png (288.13 Kio) Consulté 7324 fois

Cela vaut moins de 180 euros, cela fait les dimensions voulues (120cm de haut et un peu plus de 15cm de diam. / ma monture fait 14cm de diam, je crois) et on peut le coiffer de ça (à l'envers) :


Et installer par-dessus la platine de support de monture, pour les GEM45 (ils les proposent ici) :

Capture d’écran 2021-10-04 à 15.42.11.png (86.45 Kio) Consulté 7324 fois

iOptron donne le plan d'usinage, mais pas sûr que ce soit moins cher de faire faire la platine sur https://www.usineur.fr/ que de l'acheter toute faite...

Et pour l'abri, je ne vois que la version "abri de jardin sur roulettes", genre : https://www.webastro.net/forums/topic/1 ... C3%A9sine/
Ou la version 2 avec juste le toit qui se déplace... Mais les deux demandent une bonne dose de savoir-faire (perso, je peux monter la cabane de jardin, j'en ai une, mais la porte ouvre déjà difficilement, car pas monté super droit, donc j'imagine si le toit doit glisser sur des rails... pourtant, ce serait cool). Bon, pour l'instant, faut trouver la solution "poteau" !

Voilà où j'en suis.
Toutes idées bienvenues

[bemo47]

Il doit y avoir des solutions mais je me demande ce qui est le plus compliqué à démonter entre une dalle béton et un poteau béton.

Une dalle de 10cm d'épaisseur, souvent ferraillee, je vois pas comment tu peux faire disparaitre ça.

Un poteau c'est une fondation de 40x40x40 ou en 50, et le poteau béton au-dessus coulé dans un moule acheté chez pointp.

Pour l'enlever, une petite pelle mécanique sera peut-être nécessaire mais ça fait un gros caillou à transporter à la déchetterie et le terrain sera propre.

En plus je vois que tu as un maçon qui doit passer il saura te faire ça sans problème.

Ensuite tu fais une cabane en bois au-dessus et c'est fini

[Poussin]

Ca en fait de la recherche.
Je dirais que le matos de charpente ca peut etre pas mal, mais faut trouver le tube/poteau

[bemo47]

Et je rajouterai que pour éviter les vibrations il faut vraiment du super costaud d'où le pilier beton en général qui reste le moins cher et le plus rigide.
Mais ce n'est que mon avis...

[pejive]

Il y a très longtemps j'avais monté un pilier pour un C8 avec des éléments creux pour cheminées; quand j'ai vendu la maison j'ai tout laissé (sauf le C8 ) personne n'a réclamé.


Il n'est pas forcèment judicieux de faire une dalle large: idéalement le support de télescope devrait être isolé du reste pour éviter de transmettre les vibrations
Jeter un oeil du côté des poteaux pour clôture en métal ou en béton

[Olivier-Fantasy]

Une dalle de 10cm d'épaisseur, souvent ferraillee, je vois pas comment tu peux faire disparaitre ça.

Merci Bernard,
Alors, pour la dalle, de toute façon avec un pilier béton il en faut une aussi (un minimum, d'après ce que j'ai vu), mais au moins une dalle toute seule, comme je disais, je peux l'enterrer : 15cm de terre par-dessus, du gazon et voilà.
Un poteau en béton, ferraillé en plus, c'est indémontable (une "petite pelle mécanique", à moins de la passer à travers le salon pour accéder au jardin derrière, c'est impossible)...

un gros caillou à transporter à la déchetterie

Un gros caillou de 200kg Ben non, impossible à transporter, si je fais ça, il y restera (mais c'est surtout le poteau qui dépasse, qui gênerait le plus).

le pilier beton en général qui reste le moins cher et le plus rigide.

Oui oui, je pense aussi... mais... voilà quoi.
(si je fais ça, faudra que les futurs proprios fassent de l'astro aussi )...

Bon, et j'ai vu tellement de super installations (observatoires perso, chez des particuliers) avec des piliers acier, que ça doit bien être rigide, sinon autant de personnes ne s'en serviraient pas.

L'américain qui vend ses poteaux acier écrit ceci :
"In 2019, Michael L. wrote to us to say:
Because of a minor software problem related to T-Point, Software Bisque asked me to post my T-Point data. They mentioned that my data (RMS = 1.4 arcsecs) was the best they had ever seen for an ME II. So your 8 5/8″ HD pier ended up providing the best mount performance and stability Bisque has ever seen!"

Donc, ça a l'air d'être assez rigide

[pejive]

Un poteau çà peut toujours servir: on peut mettre un pot de fleurs, une statue, une moto....


[Olivier-Fantasy]

idéalement le support de télescope devrait être isolé du reste pour éviter de transmettre les vibrations

Ah oui, c'est vrai, j'ai vu ça : le pilier qui ne touche pas au sol autour... Donc pas de dalle, mais un gros bloc enterré, sur lequel je puisse visser ma colonne... et repartir avec (en bouchant le trou que ça laissera) le jour où je pars de cette maison.

Limite, c'est encore plus facile... mais... faut être sûr que le bloc de béton ne bougera pas (tu me diras, s'il ne bouge pas avec un pilier, pourquoi il bougerait avec une colonne acier vissée dessus ?)....

[bemo47]

Mais dans ce cas pourquoi faire une dalle béton ?

Si c'est juste pour fixer ton poteau métallique autant faire juste un gros plot béton enterré et tu fixes dessus

Il pourra rester sous la surface si tu démontes.

Mais on est proche du poteau béton, car il suffit d'un bon coup de disqueuse à sa base pour ensuite le tronçonner et l'enlever

Et le sol d'une éventuelle cabane sera bien mieux en bois sur une ossature un peu surélevée

Enfin c'est pour faire avancer le débat... A voir...

[John Mc Burn]

Alors...

Pour l'observatoire dans mon jardin, j'etais initalement parti sur 2 colonnes beton, et pour finir je n'ai fait que les 2 plots de fondation 40x40x40.


Dans un premier temps on utilisera les pieds des montures (celui de la G11 est du reste tellement costaud que je ne suis pas sur qu'on gagne a le remplacer par autre chose...) et si on veut passer aux colonnes, les fondations sont déjà faites, il ne restera qu'a fixer des colonnes acier.

Et en vrai, ça ne coute pas beaucoup plus cher que XX sacs de ciment, plus la ferraille, plus la platine etc... et surtout, c'est démontable. Idem que toi Olivier, si jamais je dois déménager, je récupère tout, tout est démontable, la structure aussi, et les deux plots de fondations sont enterrés... (pas de dalle, parce que ça ne sert strictement a rien, si tu veux fixer un pied colonne tu fais juste comme dis Bernard))

[bemo47]

Et regarde ce que fait @John Mc Burn à mon avis tu peux reprendre exactement ce qu'il est en train de faire. Poteau métallique pour son scope, béton pour le 2eme et la structure bois superbement réalisée.

Edit: tu m'as devancé de peu

[pejive]

Par un membre de WA:
https://astroslacholet.wordpress.com/20 ... telescope/

[Olivier-Fantasy]

Si c'est juste pour fixer ton poteau métallique autant faire juste un gros plot béton enterré et tu fixes dessus

pas de dalle, parce que ça ne sert strictement a rien, si tu veux fixer un pied colonne tu fais juste comme dis Bernard

Oui oui, c'est ce que je disais à Pejive, juste au-dessus : bonne idée ça !!

Merci : ça avance !!

Par un membre de WA:
https://astroslacholet.wordpress.com/20 ... telescope/

Oui, je l'ai dans mes fichiers, parmi les réalisations que j'ai regardées pour chercher l'inspiration

Bon... si vous avez des idées du genre de pilier ou colonne acier que je pourrais trouver pour boulonner sur mon futur gros plot de béton, je suis preneur !

[John Mc Burn]

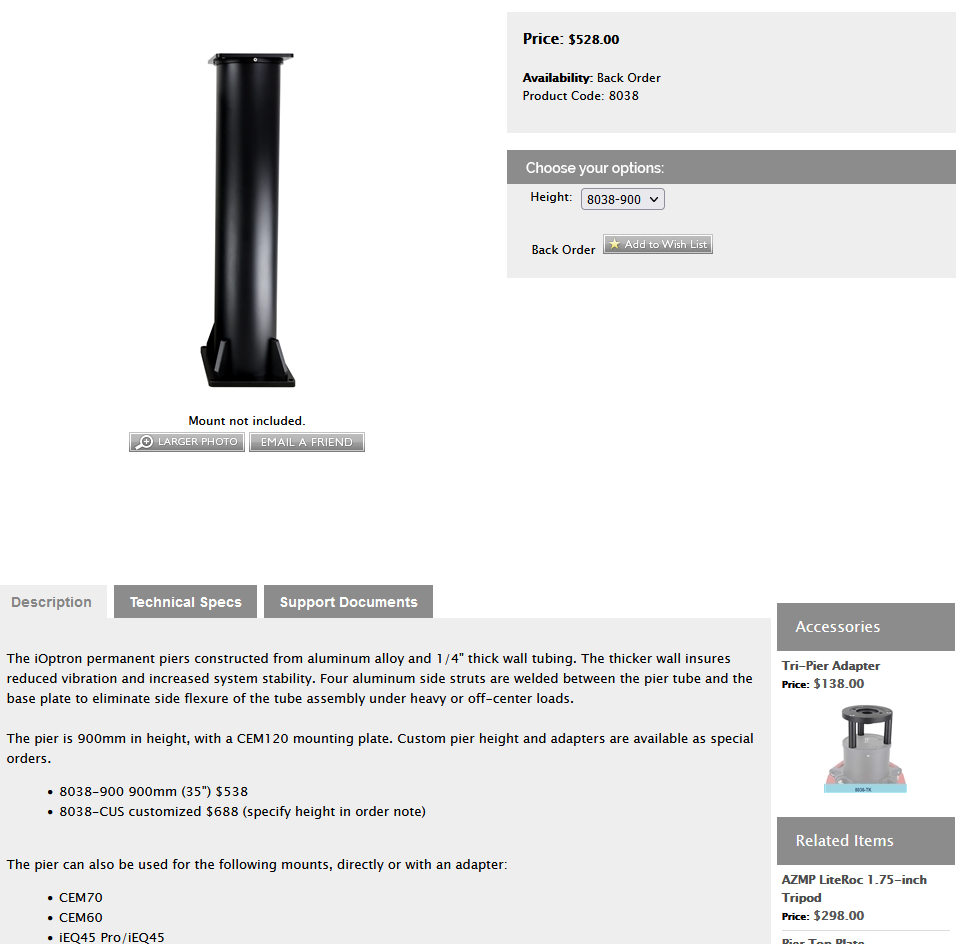

Fait un mail a Ioptron pour avoir des infos précises, mais ils n'ont pas des colonnes que pour les CEM120, celui ci est compatible avec les CEM60/70 et IEQ45 (le modèle qu'a remplacé la GEM45), pas sur que le système de fixation soit différent, ça vaut le coup de se renseigner.

[pejive]

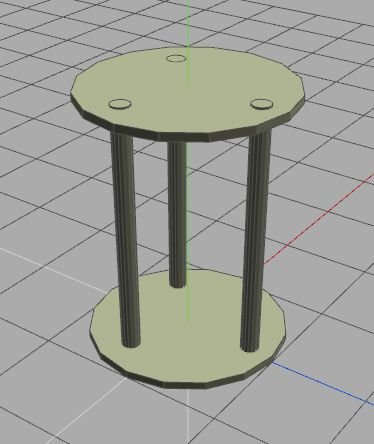

Perso je demanderais un devis à un ferronnier pour réaliser une colonne de ce type en acier


[Olivier-Fantasy]

Fait un mail a Ioptron pour avoir des infos précises

On est synchro, Nico : je viens juste de leur écrire !

C'est vrai qu'elle est belle, leur colonne...

Perso je demanderais un devis à un ferronnier pour réaliser une colonne de ce type en acier

Tu penses que ce serait assez rigide, ça, avec trois barres ? Si oui, mon frangin soude tout ce qu'il voit (il fait des portails, en pro, mais en perso il fait de tout )... Je pourrais lui demander - si je suis sûr que ça ne bouge pas.

[bemo47]

Très bonne option le frangin !!

[bemo47]

Et si 3 barres te semblent legeres mets en 5 ou 6, ça lui posera pas de problème voire un gros tube acier soudé entre les 2 plaques, tu devrais avoir un truc super solide.

[Olivier-Fantasy]

Et si 3 barres te semblent legeres mets en 5 ou 6, ça lui posera pas de problème voire un gros tube acier soudé entre les 2 plaques, tu devrais avoir un truc super solide.

Impecc, je vais lui demander !

[soulearth]

Les mecs doués en soudure sont foutu de faire des trucs qui ne bougeront jamais d'un pouce. J'ai un oncle qui m'avait fait un banc... Je pense qu'il pourrait être vendu comme abris antisismique. Seul défaut, c'est pas le genre de banc que tu emmènes en picnic.
