Project collectif a base d'un Gen 1 P 8079HP

[Lambda]

Pour la conso, c est pas grand chose....
En fait basiquement, en absence de lumière, ça conduit que dalle, sauf un « courant de fuite » à associer au bruit intrinsèque du tube, l ÉBI... ça se comporte un peu comme un Condo, si on veut modéliser cela...

Et quand la PC est éclairée, ça se comporte un peu plutôt comme une diode en sens passant, si on modélise de façon simpliste....

Pour l alim, c est pas un jack, en gros c est une pin (+) à bricoler et une connectique (-) à faire sur le pourtour métallique autour du hublot de la photocathode....

Mais regarde ici pour les details et on en reparle aussi lorsque tu/vous serez au montage, si nécessaire...
https://www.instructables.com/id/DIY-Ca ... ion-Scope/

[ouki]

he,...je vous bassine régulièrement avec ça ici ou feu le labo. Va de WA depui s des mois.

Ah ça c'est sur....
Non je deconne.
Bon çà a l'air jouable.
Y vas réfléchir le ouki

[ouki]

Je propose que l'on ouvre un post dédié et on transfert cette discussion dessus deja pour laisser ce fil propre et en avoir un nickel avec les explications et liens concernés.
Ca vous vas @manu33 et @Lambda .??

[ouki]

Voilà ce sera mieux ici .
Ne postez rien pour l'instant.

[manu33]

Impec

[Lambda]

Alors un truc important, qui permet de s accommoder de la réponse photocathodique relativement faible du tube p8079hp par rapport aux tubes gen 3 modernes.

Il faut se rendre compte que la comparaison doit aussi tenir compte de l optique en amont...

J’en veux dire.

Imaginons, à réponse spectrale identique un tube 1 à 100 uA/lm de réponse PC, et un tube récent 2 de 900 uA/lm. Si on équipe le tube 1 avec une optique ouverte à 1, et le tube 3 avec une optique ouverte à 3, et bien la brillance de l image resultante des 2 tubes sera la même...

Ce que je veux dire, c est qu on peut compenser une réponse de PC un peu faible en lui donnant plus à bouffer grâce à des optiques les plus rapides possibles....

C est pour ça que j ai un de mes tubes équipes avec un caillou ouvert à 0.75, par exemple....

Après il y a la question de l échelle d image et de l échantillonnage.... idéalement une optique de plusieurs centaines de mm de focale ouverte nativement à 0.7 voir moins... ça court pas les rues...

[Lambda]

Ça me va aussi!

Impec!

Merci!

[ouki]

Compris je m'en doutais Stéphane.
Bon vais chercher un modo pour tranferer la discut.
Suis sur qu'il sont au bar

[ouki]

Bon demande faite
Post ouvert on vas attendre un peu ahhhhh ces modos

Ben les gars je suis content de ce genre d'échange et de développement.

Je pense que mon Lambda est aux anges.

[ouki]

@Lambda
Prépare tes crayons , feuilles affute tes liens et l'appareil photo.

[ouki]

Aller un denier flood pour la route .
Bonne soirée les copains.
@manu33 t'as pas encore appuyé sur le boutons d'ebay

[Lambda]

Bien sur, mon Ouki, que je suis aux anges!

J’ai jamais aimé rester tout seul dans mon coin, a la cour de récréation...

A+, et merci pour ces échanges les gars...

La suite sur le fil dédié...

Lambda

[manu33]

Parfait les gars!!
Merci a vous @ouki , @Lambda ,quasi prêt a cliquer!!!
On en reparle sur l'autre fil demain, je vais fouiner en attendant de reprendre le sujet sur l'autre page les objectifs

MAnu

[ouki]

Ca roule Manu.
Vais surfer.

[clouzot]

Voilà qui est regroupé dans un sujet séparé. On vous laisse, soyez sages, ne cassez rien, pas de bruit pas de tâches.

[ouki]

Super merci @clouzot
@manu33
@Lambda
on continue ici
Tainnnnnnn j'ai cogité toute la nuit vais mais 2

[ouki]

Bon pour voir si j'ai tout compris

-on peux bricoler le tube mais pas l'alimenter en plein jour sinon c'est cuit
- l'avant du capteur c'est la Pc
- sur l'avant on vas bricoler pour mettre un objo
- objectif je verrais bien un lomo 160 F2 ou derivé GARDER A L'ESPRIT d'avoir le F/D le plus faible possible

C'est la partie arriere qui me pose plus de question si je veux bosser avec la sionyx il faut que je mette quelque chose entre la sortie et l'objectif de la sionyx @Lambda

L'alimentation le Plus sur une PIN le moins sur la masse (carcasse) alimentation en 6 v .

j'ai bon

[Lambda]

Yep, mon Ouki, t'as tout bon!

Alors avec la sionyx (ou n'importe quelle améra/APN...), en fait tu vas chercher imager l'écran phosphore de 25 mm de diametre actif.

2 possibilities:
- voir si la sionyx aec son objectif integré, peut faire un mise au point à genre un ou 2 cm de distance à l'écran.
si oui, alors simplement coupler et aligner la camera derrière l'écran et faire en fait de la video en mode "macro"
Donc pour cela, verifier la distance minimale de mise au point possible de la sionyx.


Si pas possible de faire la mise au point, et comme l'objo n'est pas démontable, donc pas possibilité de rajouter des bagues de tirages, alors seconds solution:

- fabriquer une optique relais qui comportera 2 optiques couplées ensemble: la seconde tu l'as déjà en fait, c'est l'objectif d'origine de ta sionyx...
Là je te laisse farfouiller tout ce qu'on a pu raconteur là dessus dans nos murs...

si tu peux me rappeler:
- la focale de base de l'objectif de la sionyx
- la taille du capteur qû'elle utilise,

Je te fais alors un crobar possible pour un exemple de montage....

à+,
Lambda

[Lambda]

Voilà qui est regroupé dans un sujet séparé. On vous laisse, soyez sages, ne cassez rien, pas de bruit pas de tâches.

[Ubuntu]

@clouzot debout qui regarde si @ouki et @Lambda font pas des c...

[Guimby]

Il y a même une monture alt-az sur roulette au fond. Regardez, on voit même une tablette porte-oculaires!

[Lambda]

Tenez les potos...

TRREEEEES IMPORTANT et instructif:
Le datasheet complet du P8079HP, et aussi (au moins partiellement, de 2 autres tubes...):

https://www.docketalarm.com/cases/PTAB/ ... ta_Sheets/


un exemple d'intégration dans un scope militaire d'antan... pour vous donnez une idée d'agencement...

https://www.milsurps.com/showthread.php ... post445535

Là, chez CN, un gros fil DIY...
https://www.cloudynights.com/topic/3415 ... 0-project/

chez AR15
https://www.ar15.com/forums/Armory/DIY- ... 14/?page=1

à+!
Lambda

[ouki]

Alors pendant que nos confrères ce marre bien moi aussi d'ailleurs. ..
Focale sionyx 16mm
En fait le capteur je ne sais plus....

[Lambda]

Bon, j'ai farfouillé... le capteur, c'est du 1" (4/3)...si je me gourre pas...

en gros, si c'est bien ça: (on suppose que tu inscris le disque de l'écran totalement dans le champ du capteur (l'image du disque est projetée à l'intérieur de la surface du capteur...))

- tu rêgles une bonne fois pour toute la mise au point de ta Sionyx à l'infini, et tu n'y touches plus...
- tu adaptes sur la bague d'objectif de la sionyx soit un oculaire (position normale), ou soit un autre objectif (à l'envers) de 25 mm de focale, les deux options avec une ouverture aux alentour de 1.8-2.5 ca ira bien pour un premier jet.

et tu rapproches cet equipage (l'oculaire/objectif + camera) de l'écran phosphore du P8079HP jusqu'à ce que tu ais une image nette de la surface de l'écran/image délivrée par l'écran.

tu fixes tout ça à la distance ainsi determine par les moyens "appropriés"...

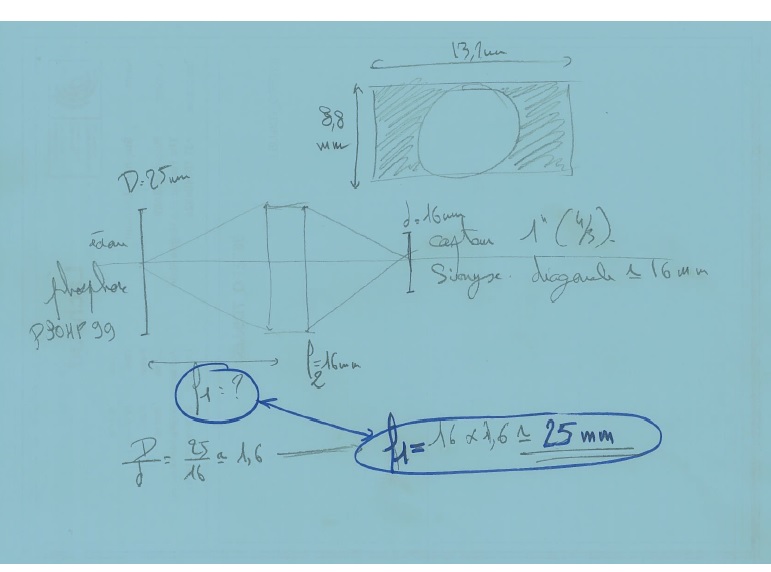

rapido un crobar... le boulot m'appelle!


c'est un peu degeu, mais bon voilà....

J' y reviens plus tard si tu veux...

à+,
Lambda

[Lambda]

rhaaa. en ecrivant rapidement, c'est, sur le crobar, P8079HP, pas le P80HP99 je sais pas quoi.... Truite que je suis....
