Réception des satellites météo en VHF

[thierry242]

Je voudrais utiliser un connecteur uhf pour pouvoir connecter l antenne car j'ai déjà un câble à l extérieur qui est relié à l antenne vhf.

[pejive]

la QFH sort sur du coaxial; tu peux y mettre un connecteur.
Je ne sais pas si c'est sa position normale, mais ton antenne ground-plane vhf est trop près du sol; il vaut mieux la mettre un peu en hauteur, dans un endroit dégagé
(même s'il m'arrive de mettre mes antennes au milieu du salon )

[thierry242]

Je l'ai mise dans l arbre pour un peu la cacher. Je capte bien les com radio de l aéroport de Bruxelles National ainsi que les acars jusqu'à 150 km.
Par contre l antenne adsb est plus haute
au sommet d un tube en plastique.

[turbojf]

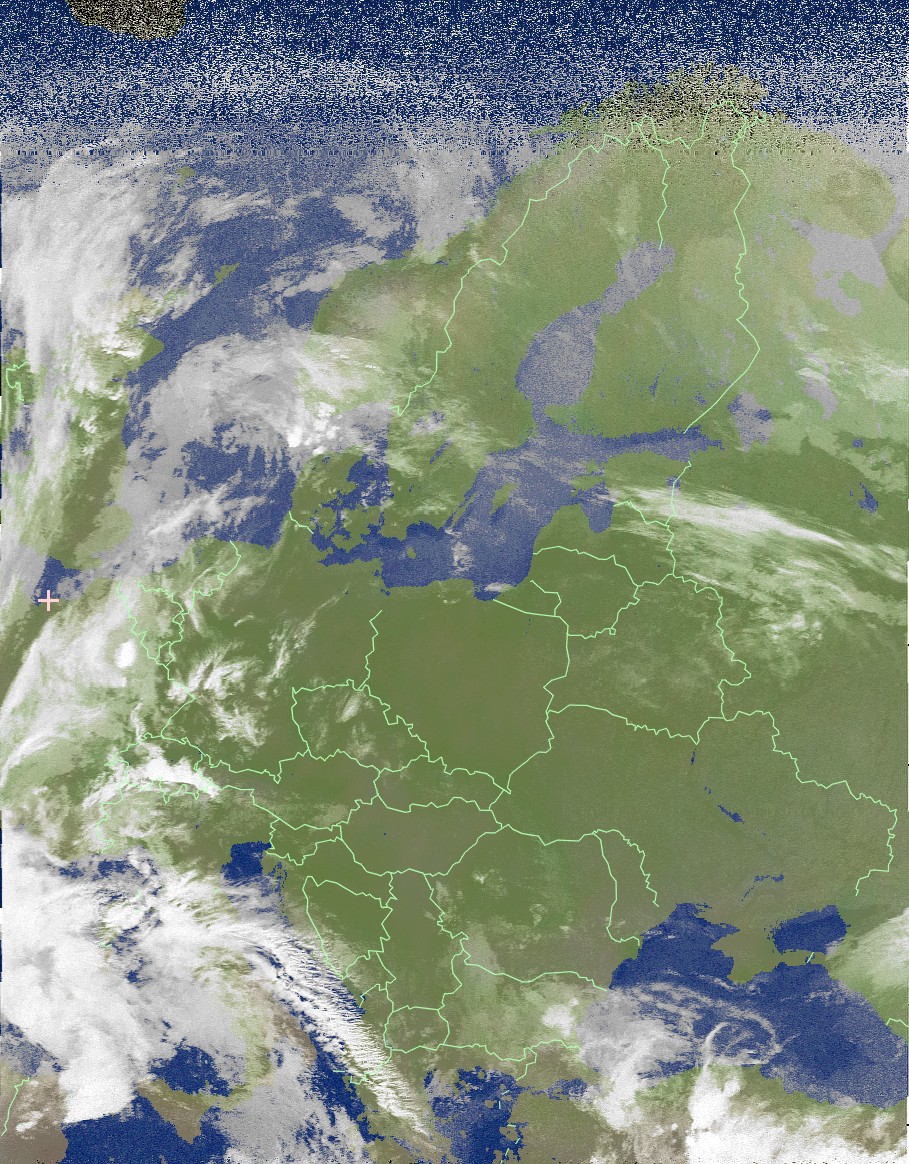

Le NOAA19 de 21h04 confirme que le ciel est clair dans mon coin.

[turbojf]

Le NOAA19 de 22h30 nous montre une belle cellule orageuse sur l'Ile-de-France.

[turbojf]

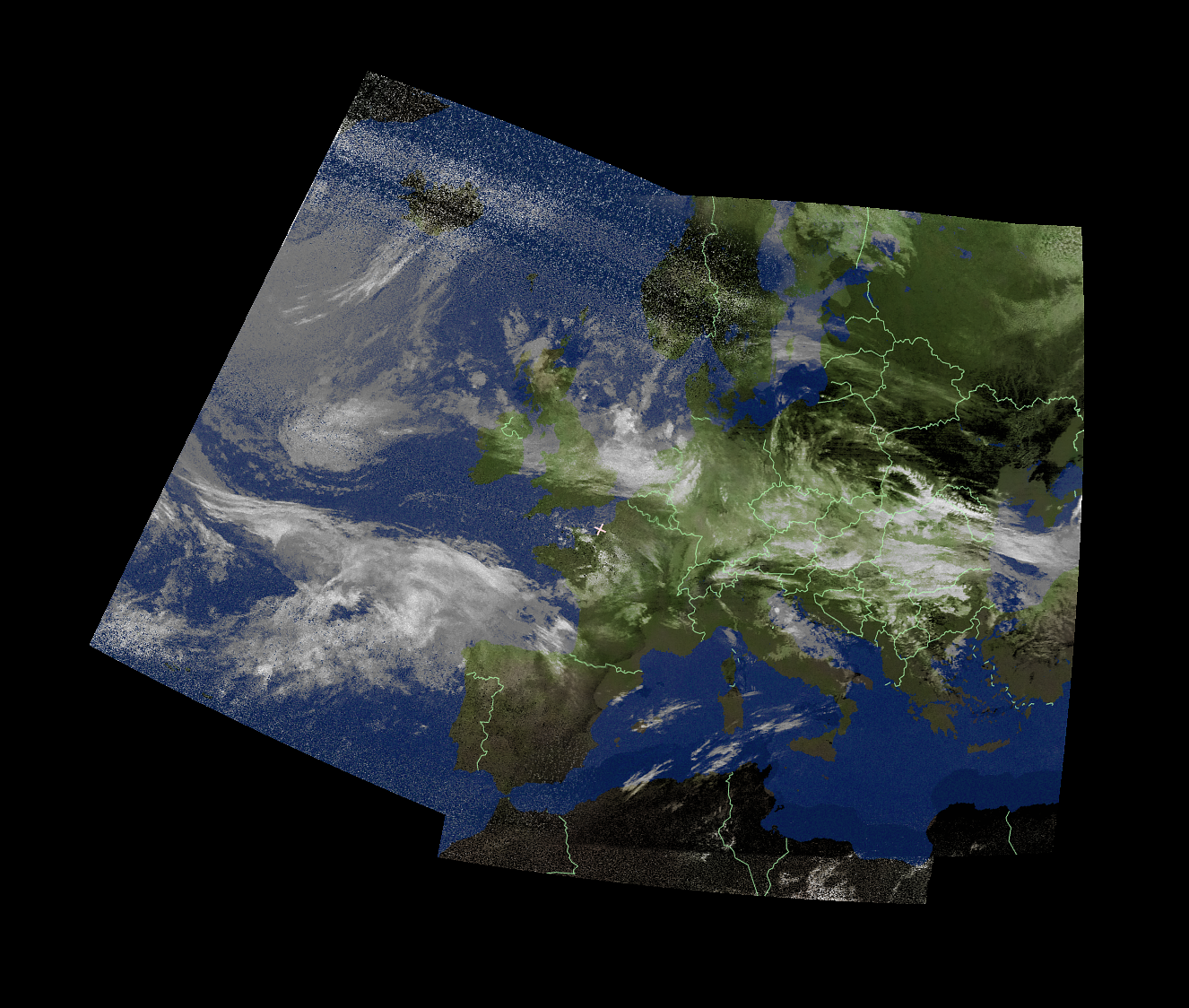

3 passages cet après-midi, nous permettent d'observer l'Europe entière.

[turbojf]

NOAA15 du 02/05/2024 -21h00

NOAA15 du 03/05/2024 - 9h12

NOAA19 du 03/05/2024 - 10h37


NOAA15 du 03/05/2024 - 10h52

03/05/2024 composition de la matinée

[thierry242]

J'ai réussi à capter noaa 19 avec mon antenne vhf

[pejive]

c'est propre, le signal passe bien
Pour le traitement des images: rééchantillonner à 11025 avec noaa-apt puis utiliser Satdump ou WxtoImg

[turbojf]

Le NOAA15 de 20h36

[thierry242]

Je viens de capter NOAA18 et 19 , je ne comprends pas bien comment décoder l'image dans wxtoimg . Dans NOAA.apt ça fonctionne.

[astrometeo974]

Bonjour
Pour débuter sur le forum, une première image composite
http://www.astrometeo974.fr/astroweb/Noaa/noaa-msa.jpg
Concernant mon materiel, RFX2 en récepteur, antenne QFX hélicoidale maison et Wxtoimg.
Pour la partie NOAA le lien : www.astrometeo974.fr/astroweb/Noaa/index.html
Pour la partie météo : www.meteo-trebes.fr
et pour le site complet : www.astrometeo974.fr/astroweb/pagesweb/
Cordialement

[pejive]

1-dans noaa.apt il faut faire Tools-->resample wav
input ton fichier enregistré; output donner un nom xxx.wav
Tu retrouveras ce fichier dans le dossier noaa-apt
2-dans wxtoimg c'est ce fichier qu'il faut ouvrir.
je dois avoir détaillé çà dans le post "reception des satellites météo" mais il y a longtemps
si tu as la patience de relire depuis les débuts.

[pejive]

Va falloir s'accrocher pour lutter
Je ne sais pas si nos clés sdr sont aussi performantes qu'un RX dédié.
Mais j'ai mon arme secrète: le préampli

[thierry242]

Ok je n'ai pas ajouté wav à mon fichier.

[turbojf]

Va falloir s'accrocher pour lutte

Tu as raison, je viens de remonter l'antenne sur la façade ouest afin de gagner en portée.

[thierry242]

J'ai une image pas terrible et pas moyen de voir les limites des pays. Il va faloir
que je regarde bien un tutoriel.

[pejive]

Il faut déjà que l'image soit convenable (au moins sur le canal visible) dans noaa-apt
Si tu veux partager ton fichier wav original je regarderais

[thierry242]

J'ai réussis cette image avec wxtoimg

[pejive]

tout va bien alors

[thierry242]

Peut on capter d autre satellites dans ces fréquences. ?

Est-ce les satellites geo stationnaires émettent sur ces fréquences ?

[pejive]

Il n'y a malheureusement que les 3 noaa et Meteor M2-4 (également M2-3 mais il a des problèmes) pour avoir des images
Par contre le décodage de Meteor est différent.
Il doit y avoir d'autres satellites mais on ne peut qu'écouter leurs signaux
La plupart des satellites météo émettent maintenant dans la bande 1,7 GHz: réception plus complexe et décodage aussi
Sur 143,05 MHz tu peux voir les réflexions du radar GRAVES sur les traînées ionisées des météorites
viewtopic.php?f=36&t=1097

[turbojf]

NOAA18 de 23h14 + NOAA19 de 23h37

[astrometeo974]

La derniere compo visible de 10h15

www.astrometeo974.fr/astroweb/Noaa/noaa-msa.jpg

[pejive]

J'ai réussi à recapter Meteor M2-4
Mais avec Meteor c'est toujours la surprise: je l'attendais sur 137,9 MHz et cette fois c'était 137,1 MHz
J'ai enregistré en OQPSK 80k


Au décodage ...mauvaise surprise : le bouton 80k reste grisé il n'y a que le 72k qui est accepté par Amigos
Panique Je vais dans Satdump...ouf çà marche avec une floppée de messages d'erreur.
Il semble qu'il n'y ait que les canaux infrarouges 4, 5 et 6
Image retournée et inversée

composite 6-5-4

L'image Windy meteo

Clipboard 1.jpg (160.41 Kio) Consulté 2282 fois

attention! faut pas m'énerver tu vas me le décoder ce 80k


Pour que çà fonctionne il faut remplacer 72k par 80k dans le fichier *.ini


par contre inutile de changer le nom du satellite çà ne marche pas
Le canal 4 (3,5-4 microns) traité avec SmoothMeteor
