Réception des satellites météo en VHF

[pejive]

noaa19 du matin en mode manuel.
Très bon signal, pas de parasites
Enorme suivi jusqu'au delà du Tropique !!


[kaelig]

J'adore ce forum d'illuminés du ciel, vous me faites découvrir plein de choses.

Question: quel matos pour récupérer le signal ?

petit lien: https://mars-hack-lab.fr/?p=375
petite doc: http://www.armelmartin.mon-site-a-moi.f ... _meteo.pdf

[pejive]

@kaelig je vais faire un tuto récapitulatif car les infos sont éparpillées dans les divers posts SDR et satellites;
(et certains aiment l'ordre )
Oui certains font çà avec des raspberry , mais là je suis totalement incompétent et allergique: sudo j'y entrave que dalle
Ton 2d lien ne marche pas? Ah non c'est un article du BUP (tiens çà me rappelle des souvenirs ) intéressant mais un peu compliqué.
*
Meteor très en forme; j'ai cru que j'allais jusqu'à Dakar

[Fabiolat74]

merci pour les news météo mais je déprime quand je les voix a chaque fois

[pejive]

merci pour les news météo mais je déprime quand je les voix a chaque fois

C'est vrai que c'est désespérant, même dans le Sahara c'est voilé !

[Caprice]

Travail sur site aujourd'hui, je découvre mes captures météo en rentrant.

Tout n'a pas fonctionné parfaitement mais de belles images quand même sur ma "nouvelle" config

NOAA15 de 8:33

NOAA18 de 11:49

NOAA15 de 18:16


Et enfin un beau passage de Meteor ce matin, pas aussi magique que le tien @pejive mais qui me permet de le compléter un tout petit peu

[pejive]

Pas mal du tout pour de l'automatique.
Si tu peux mettre quelques indications sur la technique pour compléter mon tuto...
De mon côté je continue en mode manuel car je suis obligé de tourner l'antenne

Si tu m'expliques comment faire un préampli qui marche, je veux bien me charger du tuto automatisation des NOAA et Meteor avec Orbitron (ça commence à fonctionner correctement)

Tout dépend de ce que tu maîtrises en électronique; à la limite si tu n'es pas pressé je peux t'en fournir un (câblé proprement ) préréglé,testé, mais pas mis en boîte.

[Caprice]

Merci @pejive Les NOAA fonctionnent enfin correctement, mon vieux PC avait besoin d'une MAJ des drivers audio entre autres. Par contre, je ne parviens plus à faire de belles grandes images avec Meteor mais je n'abandonne pas
Si tu es d'accord pour que j'écrive dans ton fil, je le ferai avec grand plaisir
Concernant l'électronique, comme tu as certainement pu t'en rendre compte au travers de mes questions, je ne connais pas grand chose mais concernant ta proposition, ce serait top et je patienterai le temps qu'il faudra

[Caprice]

Les images du matin, toujours en auto

NOAA15

NOAA19 avec précipitations

et enfin Meteor

Bon ben niveau ciel pour l'instant......

[Caprice]

Les parasites en diagonal sont de retour avec NOAA18


[pejive]

Pourrais tu faire une capture d'écran de ton SDRSharp avant le passage et pendant le passage ? (avec le waterfall)
çà m'intrigue ces parasites; j'en ai déjà vu beaucoup mais pas comme çà

[Caprice]

en live

[Caprice]

Le résultat

Des diagonales juste sur la fin ce coup-ci, juste après la capture d'écran même on dirait

[pejive]

Je viens de le faire aussi; pour le moment il ne pleut pas mais fait pas chaud sur le balcon.
Toujours gêné au Nord par les murs
"Au bal masqué Ohé Ohé
devinez, devinez, devinez où je suis"

[pejive]

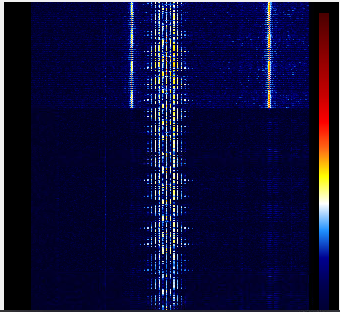

Sur ta capture on voit qu'il y a un signal à gauche qui est très près de celui du NOAA, presque dans la bande passante
Dès que le signal du satellite diminue le parasite prend le dessus.
Et le niveau du bruit de fond est important (-35dB); tout à l'heure j'étais à -47dB !


[Caprice]

Niveau bruit de fond, je peux baisser le gain pour en avoir moins, je en sais pas trop où trouver l'equilibre de ce côté là.
J'ai l'impression que les lignes parasites et les deux pics à gauche et à droite sont apparues quand j'ai réveillé le PC


ce serait possible que la clé chope des parasites quand l'écran est allumé par exemple ?


Au passage, ça fait un joli NOAA18 tout ça

[Caprice]

Je viens de me rendre compte d'un truc :

Je prends la main sur un PC qui est dans le garage depuis mon PC fixe à dans mon bureau à quelques mètres de lui.
Si je regarde le site AVA en arrière plan sur mon PC client

Si à la place d'AVA, je mets google, fond clair donc, et toujours sur le client pas le portable qui fait la réception:

Si je reviens sur AVA (fond foncé)

En gros, j'ai ces parasites quand l'écran de mon PC de bureau affiche un max de pixels clairs, même si la réception est faite sur un PC dans une autre pièce....

NB: L'antenne dehors est elle, par contre, à 5 mètres max de l'écran de mon PC de bureau... je pense avoir trouvé le fautif

[pejive]

Etonnant
Tu peux essayer de changer l'échantillonnage (bien que souvent ce soit 1024 qui donne le meilleur rapport S/N) çà peut pour décaler le spike.
Pour le réglage du gain il faut trouver la valeur qui donne le meilleur S/N

[Caprice]

Merci @pejive
Je dois juste faire attention d'avoir un écran presque noir, voire éteint pendant les réceptions (ou changer d'écran mais je l'aime bien)
Pour le gain c'est un peu ce que j'avais fait mais je n'avais pas la notion du seuil que je devais respecter pour le bruit de fond

[pejive]

test avec un préampli à 1 FET sous alimenté en 4V
çà m'a semblé manquer un peu de punch surtout au début, mais le satellite est passé loin; bien suivi au Nord


[pejive]

Résultat similaire avec noaa15 sur la même trajectoire, peut-être un peu mieux


[Caprice]

ça pour être au Nord, c'est au Nord !
Plus qu'encourageant comme test surtout avec un passage autant à l'Est

[pejive]

Les passages du soir ne sont pas très bons en général.
Meteor s'en sort mieux malgré un signal faiblard et des parasites

Avec le soleil couchant en prime

C'est sacrément bouché partout quand même

[pejive]

2e passage de noaa19 un peu plus proche; davantage de signal; j'ai manqué le début car j'avais déjà rangé les câbles!!
Le final est pris à travers le mur porteur au Nord


Avant d'alimenter le préampli (image du haut) je recevais déjà le signal!!


[Caprice]

Là c'est en 4v toujours ? Carrement pas mal !

Passage de NOAA15 et de NOAA19, Meteor arrive le précédent n'a rien donné pour moi.

NOAA15 MCIR

Quelques minutes avant

NOAA19 MCIR + précipitations
