Masque de Bahtinov pour EvoGuide50ED

clouzot · Message par **clouzot** » 01 févr. 2021, 23:04

Pour rester dans la série des impressions 3D pratiques, voici ma version du masque de Bahtinov pour l'EvoGuide50ED.

Le modèle de masque a été généré avec https://satakagi.github.io/tribahtinovW ... tinov.html puis repris dans Fusion360. C'est un masque d'ordre 3 (car sinon les fentes sont minuscules) mais ça ne change rien au fonctionnement

Je préfère largement les conceptions façon "bouchon" que les masques habituels qui se posent sur la lentille. Au moins là, rien ne touche l'optique. Le diamètre est légèrement supérieur à celui de l'EvoGuide50ED de façon à pouvoir rajouter un peu de feutrine autocollante mince (0.5mm d'épaisseur) et l'utiliser comme un bouchon.

La licence d'utilisation de ce fichier est libre bien entendu, CC BY-SA 2.0 https://creativecommons.org/licenses/by-sa/2.0/fr/

BahtinovMaskEG50-AVA.stl: (625.67 Kio) Téléchargé 233 fois

Aussi publié sur https://www.thingiverse.com/thing:4749501

Caprice · Message par **Caprice** » 01 févr. 2021, 23:09

Dommage que je n'ai pas d'imprimante 3D, je suis en train de m'en faire un à base de bouchon de moutarde mais sur le même principe avec la mousse en attendant celui que j'ai commandé. Le tien aura surement plus d'allure

Lavinch31 · Message par **Lavinch31** » 02 févr. 2021, 06:04

Prochaine étape la flatbox dédiée en impression 3D

clouzot · Message par **clouzot** » 02 févr. 2021, 06:58

Lavinch31 a écrit : ↑
02 févr. 2021, 06:04
Prochaine étape la flatbox dédiée en impression 3D


C’est prévu !

clouzot · Message par **clouzot** » 02 févr. 2021, 12:13

clouzot a écrit : ↑
02 févr. 2021, 06:58

Lavinch31 a écrit : ↑
02 févr. 2021, 06:04
Prochaine étape la flatbox dédiée en impression 3D

C’est prévu !

Je me demandais d'ailleurs comment procéder : j'ai du "perspex" blanc à ne plus savoir qu'en faire (reste à le découper...), un fer à souder de 1979 avec de la bonne soudure d'époque (au plomb !).

J'imagine qu'on procède avec des LEDS blanches désormais. Si je récupère le 5V continu (qui doit permettre 500mA d'intensité) d'une prise USB, il me faudrait :
- 6 ou 7 LEDS blanches basiques (j'ai de lointains souvenirs de montage série + parallèle quand on utilise plus de 2 ou 3 LEDs pour équilibrer, mais l'électronique et moi...)
- un potentiomètre réglable
- et une résistance "talon" pour ne pas griller les LEDs quand le potentiomètre est au minimum de résistance ?

J'en appelle aux maîtres de l'électronique @pejive @Lambda, ça suffirait pour éclairer un petit panneau dépoli, avec un variateur "du pauvre", ou c'est complètement insatisfaisant comme conception électronique ?

pejive · Message par **pejive** » 02 févr. 2021, 13:49

Le problème des LEDs blanches c'est la tension aux bornes qui est de l'ordre de 3,6V.
Avec une alim en 5V çà ne laisse que 1,4V pour la résistance limitatrice, et pas moyen de mettre plusieurs LEDs en série
Pour un modèle comme celui-là:
https://www.gotronic.fr/art-led-el34-01w-2506.htm
Intensité maxi (30mA) avec R=47 ohms; on peut réduire l'intensité à 15mA avec R=93 ohms
De plus lumière assez directive; pas facile d'éclairer uniformément le dépoli, et il faudrait sans doute un grand nombre de LEDs...
Avec 500mA max en USB on pourrait mettre une douzaine de branches R-LED en parallèle
Il y a des LEDs à plus faible consommation, mais est-ce qu'elles éclaireraient suffisamment ?

pejive · Message par **pejive** » 02 févr. 2021, 18:26

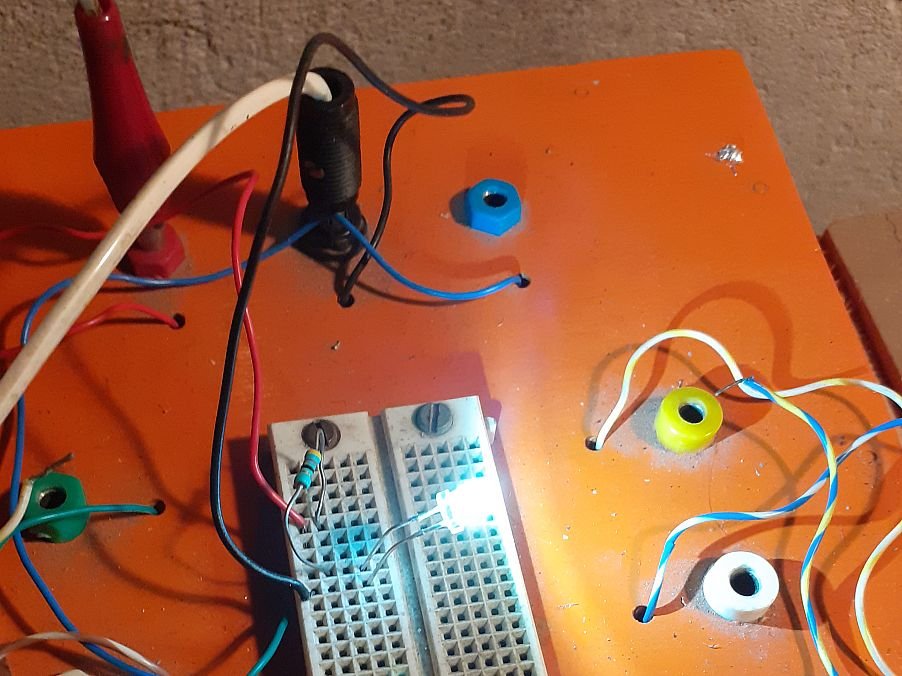

J'ai retrouvé des LEDs à haute luminosité dans mes stocks; je n'ai plus les caractéristiques , mais sous 5V avec un courant de 9mA çà crache

: led00.jpg (148.82 Kio) Consulté 4243 fois

Un écran à une dizaine de cm est bien éclairé.
Mais il semble que ce soit un modèle spécial avec un angle de 120°

SBRCoach · Message par **SBRCoach** » 02 févr. 2021, 18:55

Pour ceux qui n'ont pas d'imprimante 3D et qui ne veulent pas s’embêter avec du carton pâte, perso je me suis fait faire un masque de bathinov pour mon 355 (introuvable ds le commerce) ... Soit un diamètre requis de 40cm en un seul tenant, pas de collage, jusqu'à 42cm de diametre pas nécessaire (54€ FPI) ... pas très cher, nickel et rapide (ça remplacera celui que je m'étais fait en carton épais) ... il fait du sur mesure. Récement il s'est mis à faire des boites FLAT si ça intéresse quelqu'un

https://www.facebook.com/Azur3dprint/

PS : Je touche rien lol !!!

clouzot · Message par **clouzot** » 02 févr. 2021, 19:00

@SBRCoach oui je connais, il est pas très loin de chez moi en plus. Je sais qu'il fait des boîtes à flats, et je lui en commanderai peut-être une à terme, mais j'aime bien comprendre comment faire les choses avant : si je suis équipé, je fais moi, ça m'occupe en cette période de sangliers maigres pour l'astro

Caprice · Message par **Caprice** » 02 févr. 2021, 19:18

Ca marche la 3D sur Nice ! J'avais vu ce site hier https://www.freelabster.com/ . Ils impriment le bahtinovmaskEG50 de @clouzot® pour 11 euros il me semble (hors fdp)

Guimby · Message par **Guimby** » 03 févr. 2021, 12:30

@clouzot plutôt que des leds, regarde du côté des feuilles électroluminescentes. Ce sera a mon avis bien plus facile d'avoir un résultat correct qu'avec des leds

clouzot · Message par **clouzot** » 03 févr. 2021, 13:15

Guimby a écrit : ↑
03 févr. 2021, 12:30
@clouzot plutôt que des leds, regarde du côté des feuilles électroluminescentes. Ce sera a mon avis bien plus facile d'avoir un résultat correct qu'avec des leds

J’ai regardé et effectivement c’est séduisant (ne serait-ce la présence obligatoire de l’inverter. Ça doit bien exister pour du 5V en entrée...)

Steph · Message par **Steph** » 03 févr. 2021, 20:20

@clouzot thx!

clouzot · Message par **clouzot** » 03 févr. 2021, 20:24

Steph a écrit : ↑
03 févr. 2021, 20:20
@clouzot thx!

Cool ! Tu me diras si tout se passe bien. En tout cas ça va te prendre « un peu » moins de temps que ton monstrueux tri-bahtinov

Steph · Message par **Steph** » 03 févr. 2021, 20:42

clouzot a écrit : ↑
03 févr. 2021, 20:24
Cool ! Tu me diras si tout se passe bien. En tout cas ça va te prendre « un peu » moins de temps que ton monstrueux tri-bahtinov

23h46 min de moins que le masque du 300

Le diamètre est exactement le même que le bouchon d'origine, reste plus qu'a lui coller la feutrine.
Encore merci

Poussin · Message par **Poussin** » 27 févr. 2021, 23:20

L'evo étant a la maison, ce petit masque sera utile, merci @clouzot . Par contre, j'y connais rien en impression 3D. Je suis allé sur sculpteo mais entre la liste des techo et des materiaux, je suis un peu perdu.
Je laisse le choix par defaut cad Multijet fusion et Nylon PA12 ?

Papylima · Message par **Papylima** » 28 févr. 2021, 10:44

Je n'ai pas d'Evoguide, mais j'ai une lunette de guidage qui fait exactement 60mm de diamètre extérieur.
@clouzot quel est le diamètre intérieur de ton masque de Bathinov ?

clouzot · Message par **clouzot** » 28 févr. 2021, 12:08

@Papylima 61mm de diamètre intérieur. Juste de quoi rajouter un peu de feutrine pour arriver aux 60mm du mini parebuée de l'EG50ED.

Par contre le masque, lui, est optimisé pour la focale de 250mm. Si la focale de ta lulu n'est pas trop différente, ça passera sûrement. Sinon...

Papylima · Message par **Papylima** » 28 févr. 2021, 12:16

250mm ! C'est tout bon !
Merci @clouzot

Fabiolat74 · Message par **Fabiolat74** » 16 avr. 2021, 22:24

merci pour ce masque 3D @clouzot , en cours de commande

kaelig · Message par **kaelig** » 16 avr. 2021, 23:25

Super merci pour ce masque, il faut que je vérifie le diamètre du Vario Finder demain.

Fabiolat74 · Message par **Fabiolat74** » 22 avr. 2021, 18:51

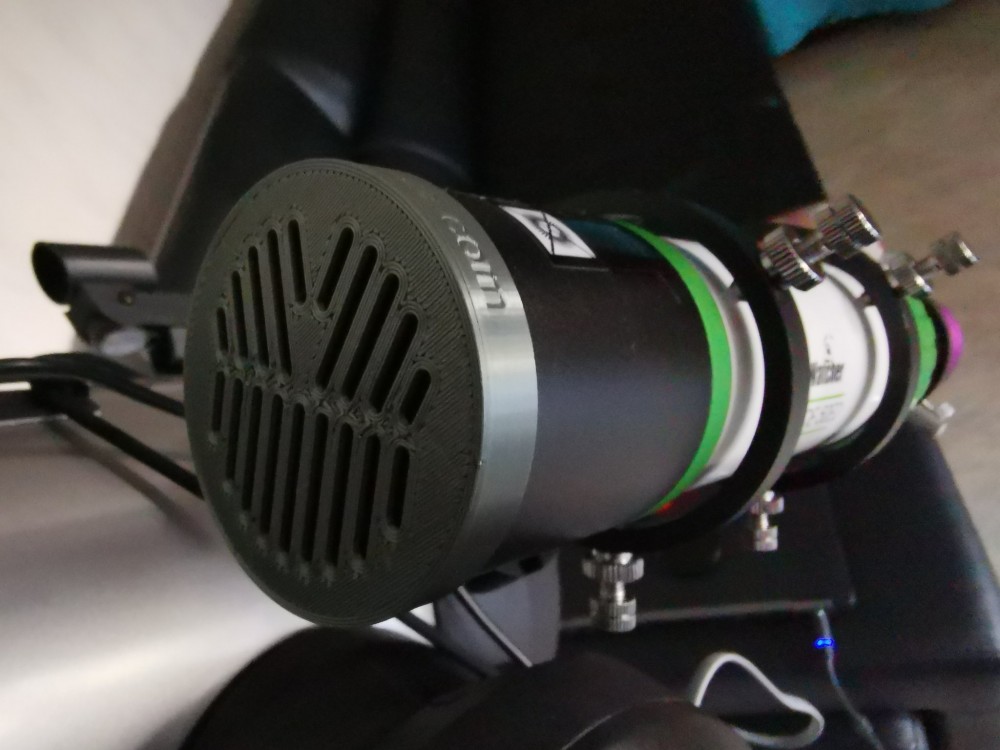

Voici une petite livraison masque pour l evoguide 50 encore merci @clouzot
