Masque de Hartmann

[pejive]

La fabrication de ce type de masque est facile; le plus difficile est de trouver un système de fixation sur le tube.
Avec de la chance on peut trouver un couvercle de boîte qui fait juste le bon diamètre.
J'ai trouvé une solution en utilisant des bandes type Velcro.

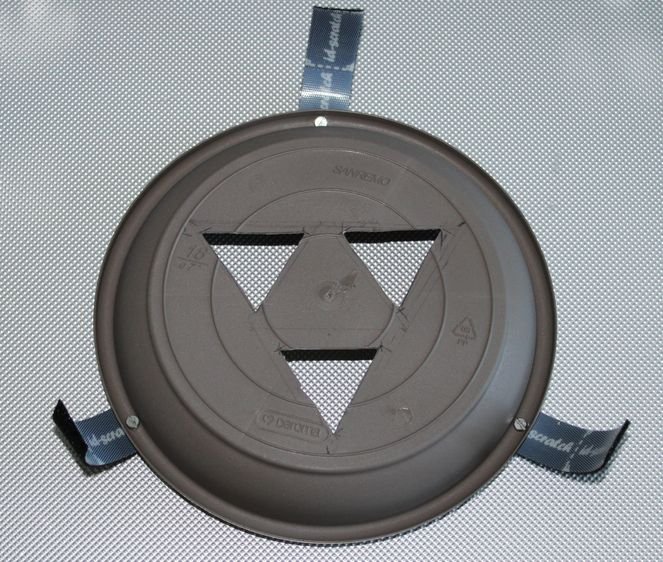

Le masque est découpé dans une soucoupe de pot de fleurs en plastique.
Pas de colle, uniquement boulons, écrous et velcro




[fcouma]

Tu as pu tester le bon fonctionnement ?

[pejive]

Ce soir ....si le ciel est clair

[fcouma]

Je fais ma feignasse et commande chez Vincent de Azur3Dprint

Mais je fais graver le nom du forum dessus

[ouki]

Genial un hartman Diy de plus

[pejive]

Testé sur Vega.
La mise au point est bien visible avec une étoile à 6 aigrettes (bien plus visible que sur ces images capturées d'une video)
Mais équivalent à une MaP sans masque


[Poussin]

Ah j'avais pas pensé au pot de fleur

[ouki]

La question est de savoir si ça aide vraiment ???

[pejive]

Ma MaP sans masque collait pile avec la MaP avec masque
Mais le masque permet de fignoler à une fraction de tour du bouton démultiplicateur près

[ouki]

Donc c'est tout bon.
Parfait

[Poussin]

T'as aussi la version pot de chlore
viewtopic.php?f=22&t=1258

Je dois avoir les liens qqpart quand j'ai fait le mien. De souvenir, c'est compas et tu fais une rosace
Et tu te sers de ce modele pr faire les 3 trous

[pejive]

Il n' y a rien de vraiment critique je pense; les trous ne doivent pas être trop petits pour laisser passer suffisamment de lumière
http://sebastro.fr/index.php?article7/m ... e-hartmann

[steph37]

Commander une pizza ?

[pejive]

Un carré de contreplaqué avec 3 boulons+petit tube de plastique pour coincer sur l'ouverture du télescope
(voir les filtres solaires)
https://www.astroshop.de/fr/filtres-sou ... m_content=

[kaelig]

@Zibou Dans ma biblio de liens, j'avais ceci:

Masque de Hartmann
http://colmic.free.fr/collim/collimat.htm
http://sebastro.fr/index.php?article7/m ... e-hartmann

[pejive]

Ben tu multiplies par 9.25 et tu divises par 8 les valeurs du C8
Ce n'est pas critique.
