Création d'une colonne semi-fixe pour EQ6-R

[SBRCoach]

Bonjour

J'ai en projet de me créer une colonne Semi Fixe pour mon Nouveau Setup - EQ6-R + (200/800 ? 200/1000 / Lunette ?)

- Pourquoi pas fixe une fois pour toute ? parce que par rapport à ma situation il faut que je me déplace chez moi pour passer de la partie Sud (assez bien dégagée) à la partir Nord - N.E cachée par la maison

Donc je devrais pouvoir la déplacer et la fixer au sol sur un petit muret à l'aide de VIS ...

ça me permettrait quand les beaux jours seront là, de laisser la monture directement montée sur place ...

- Donc j'ai vu quelque pieds colonnes tout fait mais ça chiffre vite et c'est abusé je trouve (plusieurs centaines de roros)

J'ai plusieurs options mais niveau stabilité, je suis pas sur que se soit viable et comme je sais qu'il y a certains qui ont créer leur propre observatoires, ils ont L'expérience et les connaissances que moi je n'ai pas

- Option 1 :
En allant chez "Bricoman" tout à l'heure j'ai vu les 2 pieds suivants ... Ils sont creux dont éventuellement je peux couler du béton fibré dedans pour être plus lourds et stables ... ou c'est une utopie ? En sechant, le béton ne va pas gonfler et faire éclater le tout ?




***************** PIED COLONNE.JPG


- Option 2 - je pencherais plus sur celle là ... ça à l'air "plus stable"
Un gars avez conçu sa colonne avec un tube PVC de 100mm de diametre et Un Grand pot à fleurs pour la base avec du béton fibré coulé dans le tube et la base ... Je trouve ça pas une mauvaise idée du tout ... Quand pensez vous ?

( https://www.webastro.net/forums/topic/1 ... nne-lourd/ ) - Dommage que le post n'ai pas eu de suite...


* Fixation de la EQ6-R

Ensuite il faut fixer l'EQ6-R dessus - la partie la plus problematique pour l'instant ... je ne sais pas trop comment Mi prendre, en même temps le projet date d'hier soir

Je pensais faire une base ( en bois ) . Pensez vous que se soit assez stable en bois ? (plus facile à travailler en tout cas pour mois) - en métal je ne sais pas equipé pour usiner le tout.

J'ai vu qu'il y en avait en métal toute faite (l'ideal) mais là encore, pas donné les SkyMeca : http://skymeca.com/accessoires-montures ... nture.html


Merci de votre aide

[pejive]

Béton et ferraille çà va pour du fixe; pour du semi-fixe la solution de la Mickymobile
modèle déposé @mickyman23 me paraît plus efficace

[SBRCoach]

Ouaip j'ai un truc du genre pour mon DOB 355

Mais comme là je veux pouvoir laisser la Monture à demeure sur le tube juste devant la maison sur un muret, c'est pas possible (la configuration des lieux ne le permet pas)

[bemo47]

mais si tu reprenais le modèle[de @Olivier-Fantasy, viewtopic.php?f=7&t=1932
faut juste te trouver un artisan du coin qui te fera les soudures, mais ce sera peut être plus facile à déplacer d'un point à un autre plutôt qu'un bloc de béton ?

[SBRCoach]

mais si tu reprenais le modèle[de @Olivier-Fantasy, viewtopic.php?f=7&t=1932
faut juste te trouver un artisan du coin qui te fera les soudures, mais ce sera peut être plus facile à déplacer d'un point à un autre plutôt qu'un bloc de béton ?

J'avais pas vu son poste ... je vais aller y faire un tour (pas beau de pas faire de recherches )

à priori, on a à peu pres la même problématique. Je vais voir de ce pas

[SBRCoach]

Nickel la colonne en ferraille de la fin du post - exactement ce qu'il me faudrait (mais j'aurais pas besoin qu'elle soit si haute haute)

Par contre suis nul, sais pas souder ... faudrait que je me trouve quelqu'un

[bemo47]

Nickel la colonne en ferraille de la fin du post - exactement ce qu'il me faudrait (mais j'aurais pas besoin qu'elle soit si haute haute)

Par contre suis nul, sais pas souder ... faudrait que je me trouve quelqu'un

ben voilà, appelle le, son frère soude très bien semble t il !!!

[Olivier-Fantasy]

ben voilà, appelle le, son frère soude très bien semble t il !!!

Le hic, c'est l'envoi par transporteur : ça fait 50-60kg !!! C'est largement transportable en la couchant, on la tient par les barres des côtés (qui font office de "poignées") et en choisissant bien le point d'équilibre, ça se porte... Plus qu'une colonne en béton, que j'imagine hyper lourde et cassante (faut appeler les géants qui font les concours de force pour bouger un truc pareil !!).

Dans une plaque de 20cm x 120cm : tu découpes 2 parts de 20 x 40cm, que tu feras souder côte à côte pour faire la base de 40 x 40cm... Et les deux morceaux restants de 20x20cm serviront à faire la tête de colonne, puis le support de monture (avec 3 tiges pour régler le niveau).

Ensuite, il te faut 6 tiges plates de 5cm sur la longueur que tu veux (pour faire le corps de la colonne), à souder selon la forme d'un panneau de stop (6 côtés), sur la base de 40x40 et sur la tête de 20x20...

Et c'est tout (cf. mon post). Super facile à mettre en place et à régler de niveau. Et portable si tu la déboulonnes de par terre.

Par contre, vu le poids, faut se trouver quelqu'un qui puisse te souder ça, proche de chez toi. Un mec qui ferait des réparations, du bricolage, et qui accepterait de te souder tes plaques, si tu lui amènes déjà découpées ? Cela doit se trouver...

[SBRCoach]

Merci pour ces infos

Je vais me débrouiller

[bemo47]

Merci pour ces infos

Je vais essayer de me débrouiller

je crois que tu devrais aussi regarder ce post sur CN que nous avait passé @elpajare https://www.cloudynights.com/topic/6519 ... ry10043756

[SBRCoach]

1ere étape ... Trouver une platine pour poser une EQ6-R

Une Platine SKYMECA c'est plus de 200 € en alum, et plus de 280€ en Inox sans compter les frais de port

- Trouvé un Frein à Disque de Golf qui a à priori les dimensions requises ... Prix 21 € ... il me restera à percer quelques trous avec la perceuse à colonne ... Une belle économie déjà !!!

Reste plus qu'à trouver un tube PVC de 200mm ... pas le plus facile sans avoir un truc de 4m de long (y'a des chantiers ds le coin, j'irais errer voir si y'a pas des restes qui trainent) ... 1m me suffit ... et d'y couler du béton fibré avec une base

Systeme D ... on verra si ça tient la route (d'autres l'on fait) ... Si c'est pas bon, j'aurais au moins eu le plaisir d'essayer !!!

[SBRCoach]

Pour ceux que ça interesse ... je continue

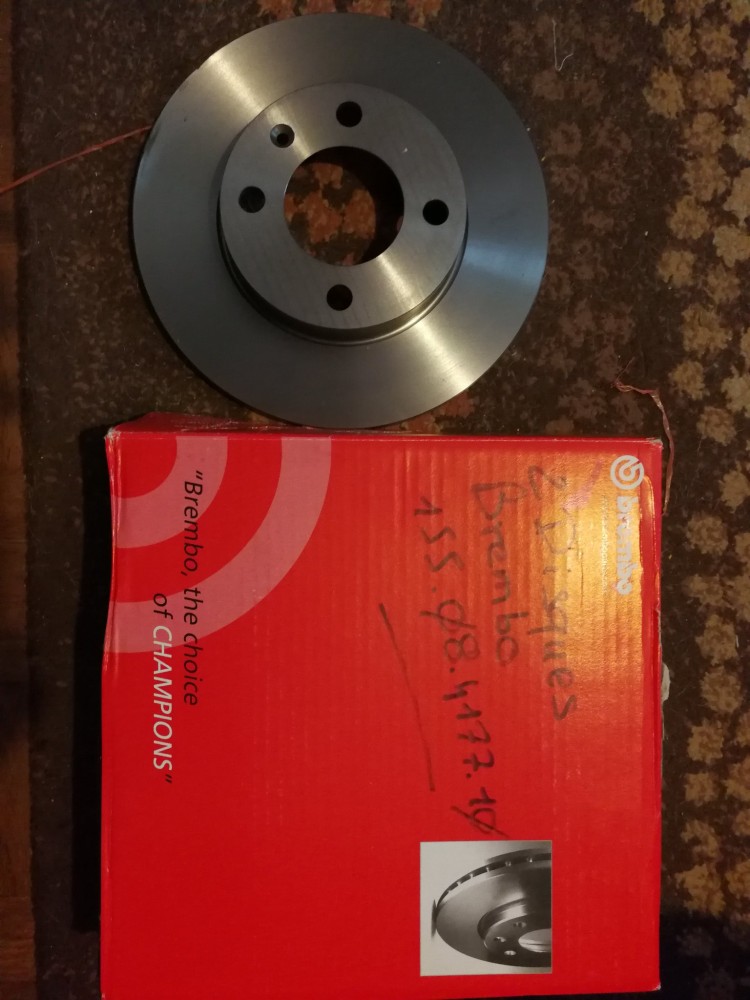

Récupération de mon disque de voiture hier ( y'en a 2 à l'achat pour 24€ ) - j'ai mis la réf en dessous qui va bien avec le trou central qui va pile poil pour une EQ6-R...

Perçage des 4 trous pour faire passer les tiges de fixation et de réglage qui seront fixées directement âpres le coulage du béton) ... avec une colonne et 2 mèches au cobalt . Bizarre le 1er trou a été galère à faire, j'ai retourné la platine et de l'autre coté ça rentrait beaucoup plus facilement

- Résultat ( à droite AVANT le perçage des 4 trous ) ... ça fait assez propre je trouve

Reste plus qu'à me trouver un tuve PVC de 200 ou 250 mm ... pas encore fixé ... et là ... difficile à trouver

[bemo47]

ben c'est propre ça

tes tiges c'est du 16 ? elles semblent un peu fines ?

[Olivier-Fantasy]

Et va falloir la fixer dans le ciment pour que ce soit le mieux possible au Nord, aussi, bien sûr (quasi le plus dur )

[SBRCoach]

ben c'est propre ça

tes tiges c'est du 16 ? elles semblent un peu fines ?

arf ... j'hésite beaucoup justement ... là c'est du 12

Tu penses qu'il vaut mieux du 16 ?

[SBRCoach]

Et va falloir la fixer dans le ciment pour que ce soit le mieux possible au Nord, aussi, bien sûr (quasi le plus dur )

Ben comme je veux pas la fixer à demeure, je coulerais pas du béton dans le sol ... je ferais une bonne base assez large coulée dans le béton fibré en même temps que le tube (à la limite avec des points d'encrages au sol pour pas que ça bouge) mais je pense que ça devrait etre stable quand même ...

Pour l'etoile polaire ça va ou je vais la mettre, elle est accessible malgré les arbres qui cachent pas mal le nord ... c'est pour ça que je veux pouvoir la déplacer chez moi si nécessaire

Pour la hauteur jusqu'à la platine ... je pense 1m ... 1m20 ... j'hésite

[bemo47]

ben c'est propre ça

tes tiges c'est du 16 ? elles semblent un peu fines ?

arf ... j'hésite beaucoup justement ... là c'est du 12

Tu penses qu'il vaut mieux du 16 ?

si on prend la platine skymeca en référence, celle que j'ai aussi, c'est bien du 16, mais il y en a 3 et tu en as 4...
mais 12 oui ça me semble un peu juste quand même

[SBRCoach]

arf ... j'hésite beaucoup justement ... là c'est du 12

Tu penses qu'il vaut mieux du 16 ?

si on prend la platine skymeca en référence, celle que j'ai aussi, c'est bien du 16, mais il y en a 3 et tu en as 4...
mais 12 oui ça me semble un peu juste quand même

Ok vendu ... je t'envoi la facture pour la meche de 16

Du coup j'espere que j'ai pas fait les trous trop pres du bord pour pouvoir boulonner ... Bon ds le pire des cas ... il m'en reste une 2eme

ha tu as la SkyMeca ... Est ce que tu peux régler un peu l’assiette avec ? j'ai pas vu comment c'est monté

[bemo47]

si on prend la platine skymeca en référence, celle que j'ai aussi, c'est bien du 16, mais il y en a 3 et tu en as 4...
mais 12 oui ça me semble un peu juste quand même

Ok vendu ... je t'envoi la facture pour la meche de 16

envoie toujours , c'est mon chien qui ramasse le courrier et il aime pas les factures ! que le journal !!!

[SBRCoach]

Comment le temps est pourri ici, on s'occupe et ça commence à prendre forme

Bon comme je suis passé de tiges métalliques de 12 à 16 pour plus de sécurité, obligé de percer 4 trous ailleurs car les précédents étaient trop près du bord

Les tiges feront la hauteur totale de la colonne, ça fixera aussi le béton

Récupéré dans un chantier des restes de PVC ... Trouvé un 20mm (mais trop petit finalement) - 25 mm l'idéal mais introuvable ... validé une chute de 80 cm de haut et 30 cm de largeur intérieure ... ça fera l'affaire et devrait être bien stable

Reste plus quelques bricoles, fixer une grosse barre AMOVIBLE à mi hauteur qui traversera la colonne et viendra se glisser quand ça sera nécessaire dans un tube pvc horizontal qui lui sera fixé à demeure pour pouvoir la "déplacer plus facilement" ... et couler le béton fibré.

Vu l’épaisseur de la colonne, essayé quand même avant avec le tube monté pointant vers le zénith pour être sur que ça touche pas ... ouf c'est bon y'a de la place encore !!! j'avais peur que se soit limite

[Olivier-Fantasy]

Une "colonne béton mobile" ! Cela ne risque pas de peser... 2 tonnes ? J'aurais peur, perso, de ne jamais pouvoir réussir à bouger le bazar d'un millimètre. Mais au moins, là où tu le poseras, ça ne devrait pas trop bouger (si c'est plat dessous).

[SBRCoach]

Bon ça avance

Je laisse encore sécher quelques jours

Je peux la déplacer sur du plat sur une planche à roulette pour ne pas la laisser a demeure pour l'instant ...

Plein NORD, stable, niveau platine gérable facilement ... j'avais plus assez de beton pour la caisse , finalement ça à l'air de bien tenir comme ça (3 sacs de beton de 30kg fibré utilisés) ... pour alléger un peu la colonne (1/3 beton ... 1/3 polystyrène provenant d'une planche de surf (3 épaisseurs) ado - 1/3 béton)

Reste à peindre tout ça et cacher la caisse pour que se soit "plus propre"

[bemo47]

Bon ça avance

Je laisse encore sécher quelques jours

Je peux la déplacer sur du plat sur une planche à roulette pour ne pas la laisser a demeure pour l'instant ...

Plein NORD, stable, niveau platine gérable facilement ... j'avais plus assez de beton pour la caisse , finalement ça à l'air de bien tenir comme ça (3 sacs de beton de 30kg fibré utilisés) ... pour alléger un peu la colonne (1/3 beton ... 1/3 polystyrène provenant d'une planche de surf (3 épaisseurs) ado - 1/3 béton)

Reste à peindre tout ça et cacher la caisse pour que se soit "plus propre"

ahh voilà du beau travail !!!

mais je vais faire la même remarque que l'on me fait tout le temps sur CN pour ma colonne : pourquoi gâcher la stabilité de cette colonne bien massive avec des tiges filetées qui dépassent autant ? même en 16 (je crois) ça garde une certaines sensibilité aux vibrations et plus elles sont longues, plus ça sera sensible.... si tu peux les raccourcir...

[SBRCoach]

hé hé ... pas faux !!! J'avais vu cette remarque plusieurs fois aussi

Mais comme je suis prévoyant et que j'ai peur qu'une tige lâche ( c'est du 16mm en suivant tes conseils ) j'ai prévu de mettre ce pied de soutien en plus entre les 4 tiges pendant quelques temps, histoire de voir comment ça se passe et avoir une petite "sécurité" supplémentaire ... voilà pourquoi j'ai voulu garder une certaine hauteur dispo...

Si je vois que ça tiens bien , je l’enlèverais et effectivement il faudra penser à raccourcir ces tiges dans ce cas

[bemo47]

hé hé ... pas faux !!! J'avais vu cette remarque plusieurs fois aussi

Mais comme je suis prévoyant et que j'ai peur qu'une tige lâche ( c'est du 16mm en suivant tes conseils ) j'ai prévu de mettre ce pied de soutien en plus entre les 4 tiges pendant quelques temps, histoire de voir comment ça se passe et avoir une petite "sécurité" supplémentaire ... voilà pourquoi j'ai voulu garder une certaine hauteur dispo...

Si je vois que ça tiens bien , je l’enlèverais et effectivement il faudra penser à raccourcir ces tiges dans ce cas

ah mais y aucun risque que les tiges ne tiennent pas ! edit : "enfin si le béton est bon !" c'est juste qu'il faut quand même pas qu'elle soient trop longues
les miennes d'ailleurs sont encore bien longues, un peu moins que les tiennes, mais ça va quand même, d'ailleurs qu'est ce qui pourrait les faire vibrer... un séisme ? ou le vent peut être...
