J'ai vu le sujet passer une ou deux fois, et je me dis que c'est peut-être l'occasion, pour une fois, d'offrir quelque chose en retour à tout ce que j'ai pu apprendre sur ce forum...
Je vous présente donc mon petit focuser motorisé que j'ai monté sur mon SW 130/650 PDS il y a quelques semaines.
- léger,
- pas cher,
- de l'électroniques simple / pas cher, si possible des trucs qui trainent dans mes tiroirs (donc arduino ou ESP8266 dont je suis trrèèèès friand, voire STM32F4).
- compatible ASCOM
- un système de couplage le plus simple possible pour éviter tout dérèglement intempestif
- si possible, débrayable facilement pour faire une remise à zéro à la main
Bon pour la partie élec / informatique, mon bonheur s'est présenté sous le nom d'Ardufocus, déjà connu par certains, si je me souviens bien : https://ardufocus.com/
Pour la partie méca, c'est là que ça s'est compliqué... mais pas longtemps

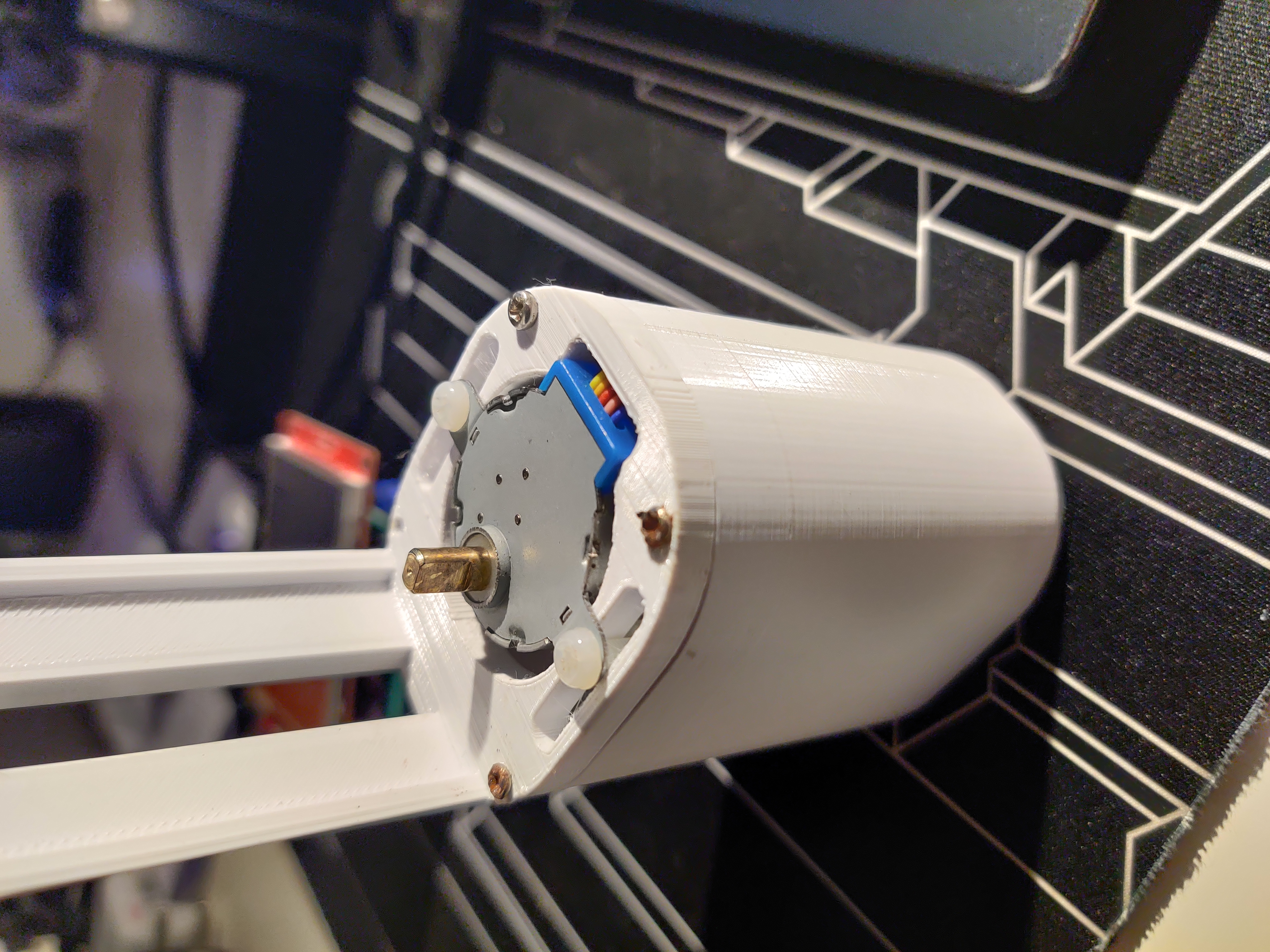

Après quelques soirées avec les cartes élec pendouillantes le long des parties métalliques du téléscope, histoire de valider le truc, direction Thingiverse et on fait chauffer de l'imprimante 3D. J'ai presque trouvé mon bonheur sur Thingiverse, mais finalement le boitier bloquait contre le collier avant de mon tube ; impossible d'équilibrer, le tube était trop avant ; j'ai donc dégainé le PC, et dessiné ma propre version.
Maintenant qu'elle me paraît fiable, à l'usage, je me dis que si ça peut servir à quelqu'un, autant la présenter !
=> J'ai tout mis ici : https://www.thingiverse.com/thing:5374212 - vous pouvez télécharger les STL librement.

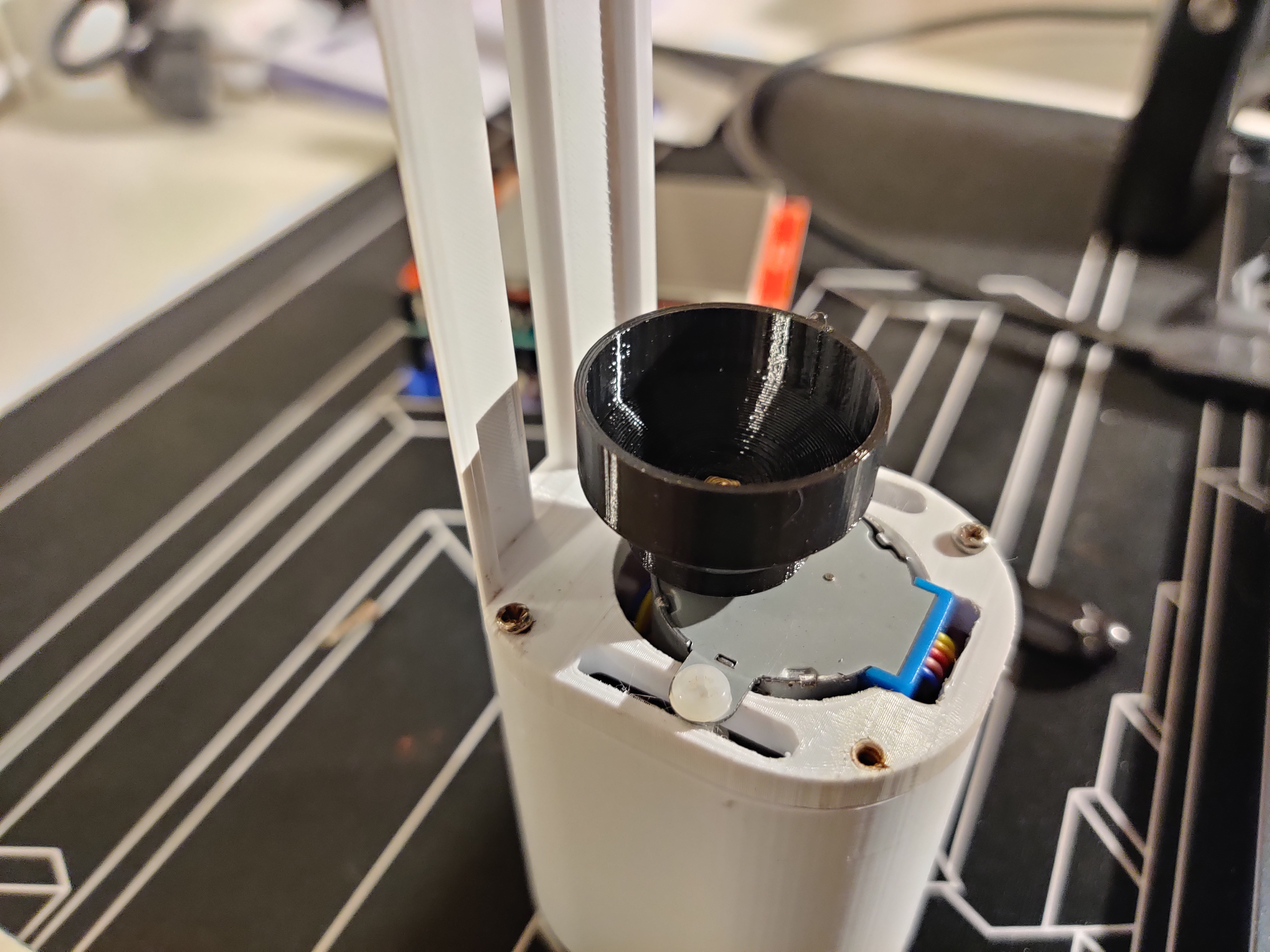

Pour la bague qui entraine le bouton de MaP, j'ai utilisé une existante, dispo ici : https://www.thingiverse.com/thing:5140877 (le coupleur) ; imprimé en "souple", c'est top.

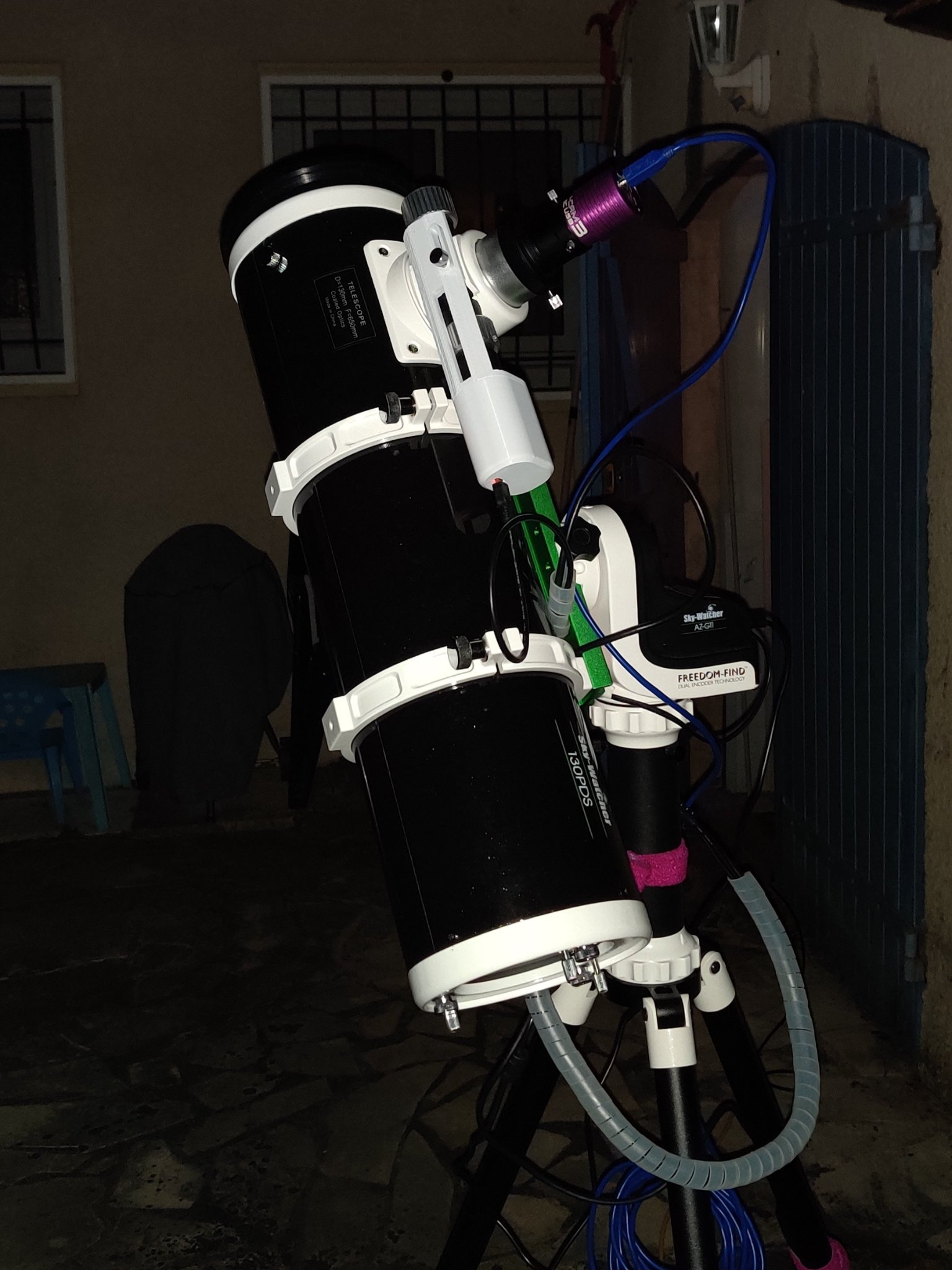

Une fois installé, ça donne ça :
La vis de serrage du PO sert ici de serrage du support, donc si je la desserre, ça me permet de coulisser le tout et de libérer l'ensemble de la crémaillère.
Pour le matos, c'est donc plutôt simple :
- Carte Arduino Nano
- Moteur : 28BYJ-machin et carte ULN2003 (qu'on trouve dans les kits de découverte arduino)
- un peu de câble élec type signal, donc du 26 awg c'est très bien.
- 4 vis M2.5 de plus de 5mm de long pour la fermeture du tout
Bon, je ne vais pas raconter tout ici sinon le post sera imbuvable, mais si vous voulez des détails, ou des photos spécifiques, n'hésitez pas !
)
