L'Am5

[Falconpage]

Ca fait quelques temps que je regarde les montures "harmonic" avec envie et avec la conviction que ce type de monture va finir par arriver massivement sur le marché de l'astronomie amateur.
Quelques semaines après l'annonce de ZWO j'ai finis par contacter l'ami Guillaume (AstroNote) via son magasin univers-astro (www.univers-astro.fr).
La belle n'est pas référencée mais cela se règle très rapidement et le prix très agressif (2400 € TTC livré avec le trépied carbone TC40), après quelques heures de réflexion, j'ai finis par craquer, nous sommes la deuxième semaine de janvier : ZWO réclame un paiement complet avant expédition, go quand même, livraison annoncée en mai voir avril si tout va bien. Mon premier achat d'une monture neuve.
Quelques mois plus tard (mi-juillet), le COVID a fortement impacté la production et ça râle pas mal car la gestion de l'export a tendance à ne pas respecter l'ordre des commandes.
ZWO réagit vite et s'engage sous une semaine à régler le problème, et bien ce n'était pas des paroles en l'air, ma monture est enfin expédiée pour une livraison sous 48h.
Le trépied arrive à bon port en début de semaine, mais pas la monture qui décide de s'offrir un tour de l'hexagone.
Désolé pour la météo du jour, mais ce soir c'est réception et déballage !

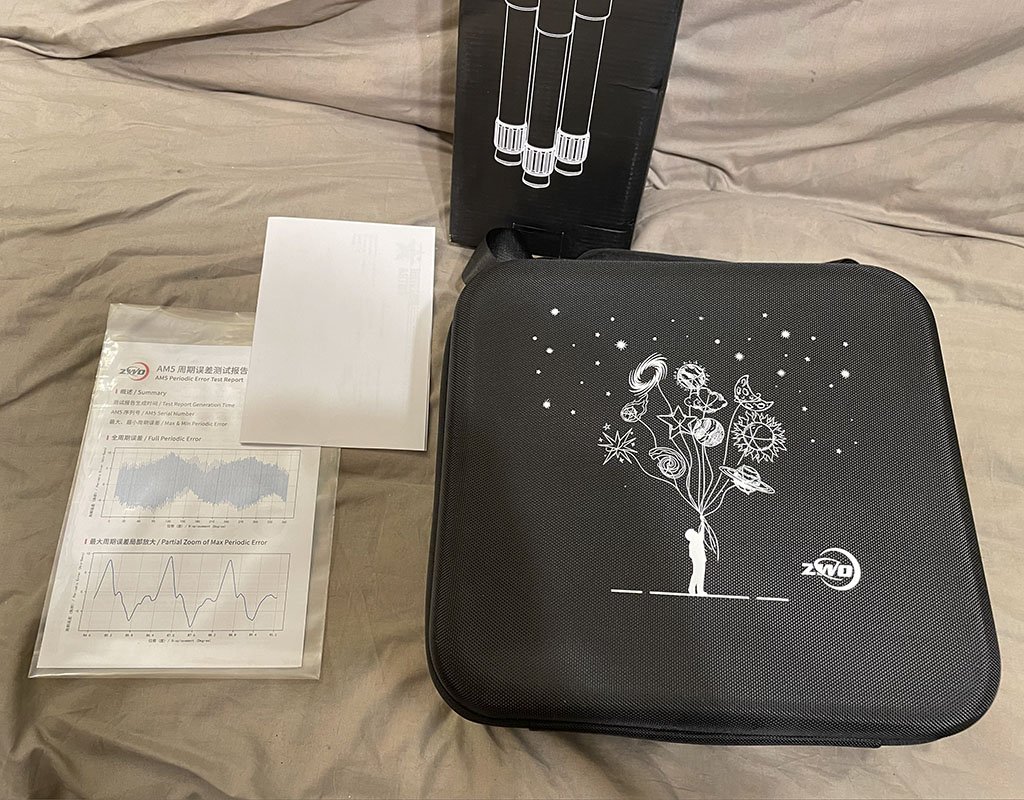

Première remarque, c'est très très bien emballé, un document de test de l'erreur périodique sur 360° de la monture est présent avec un QR code pour télécharger une version numérique depuis le site de ZWO.
A la première lecture, je n'ai pas une trop mauvaise monture (ZWO retire les montures ne répondant pas aux spécifications). En tout cas toutes les montures sorties de chez ZWO sont capables d'un très bon guidage sous 1s / 0.5s.

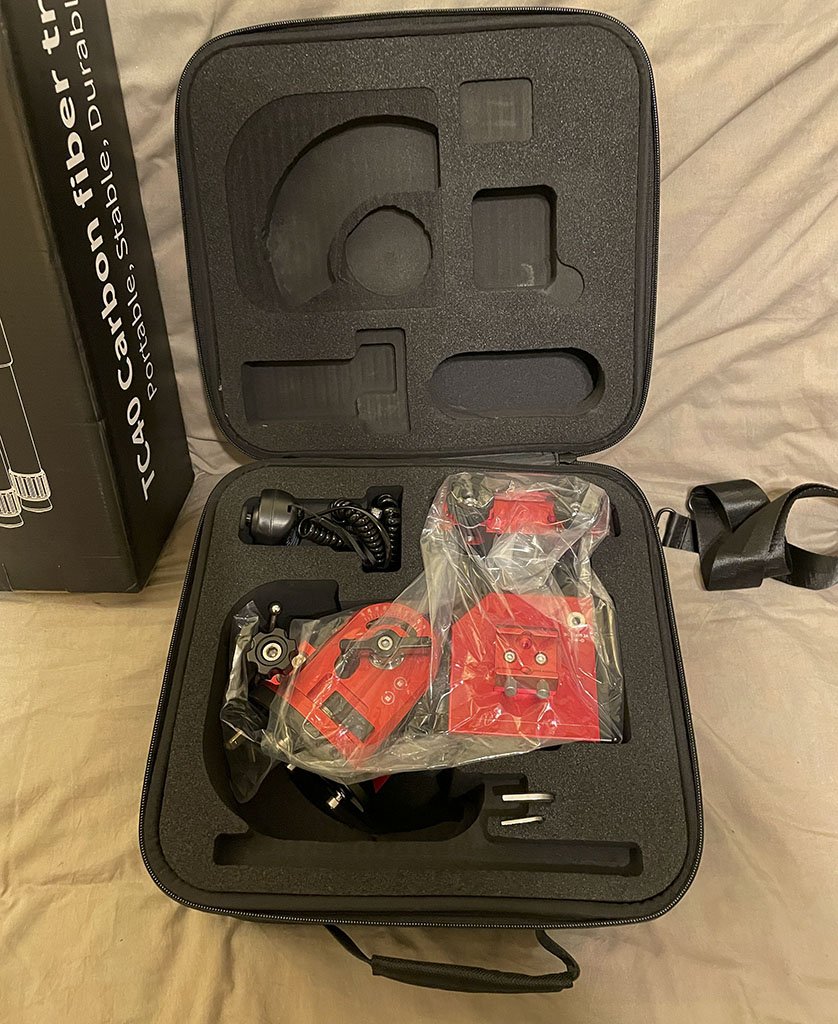

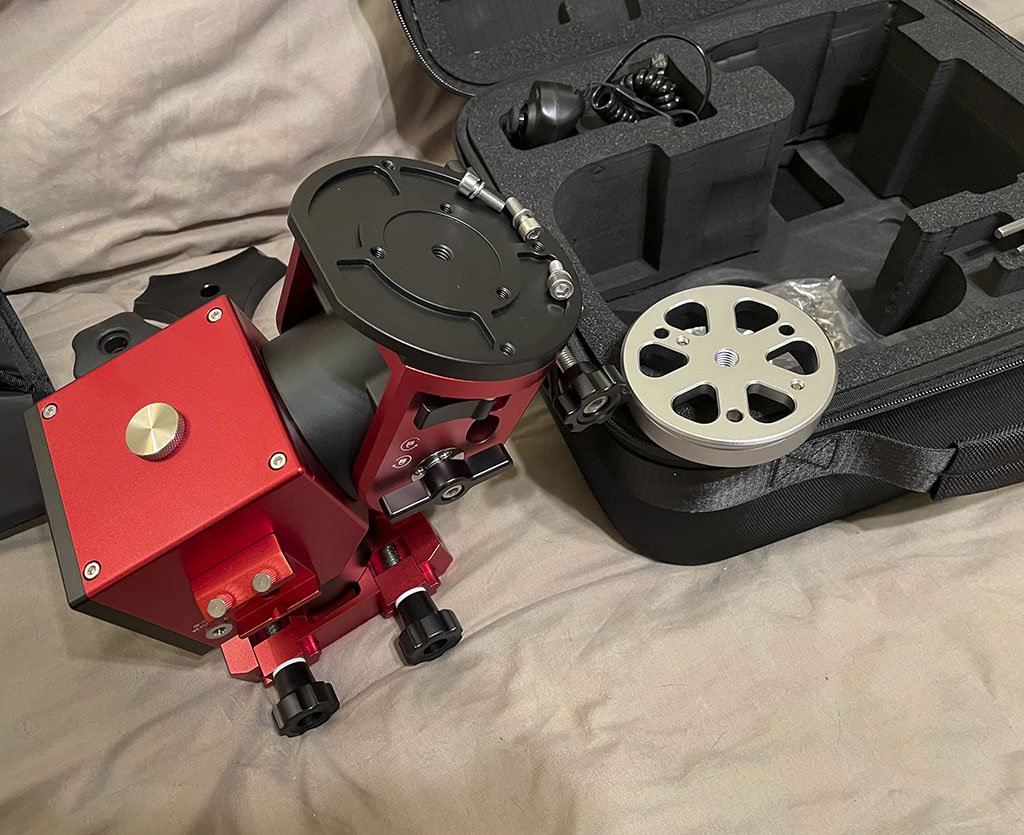

Voici quelques images de l'emballage, puis suivra le montage.

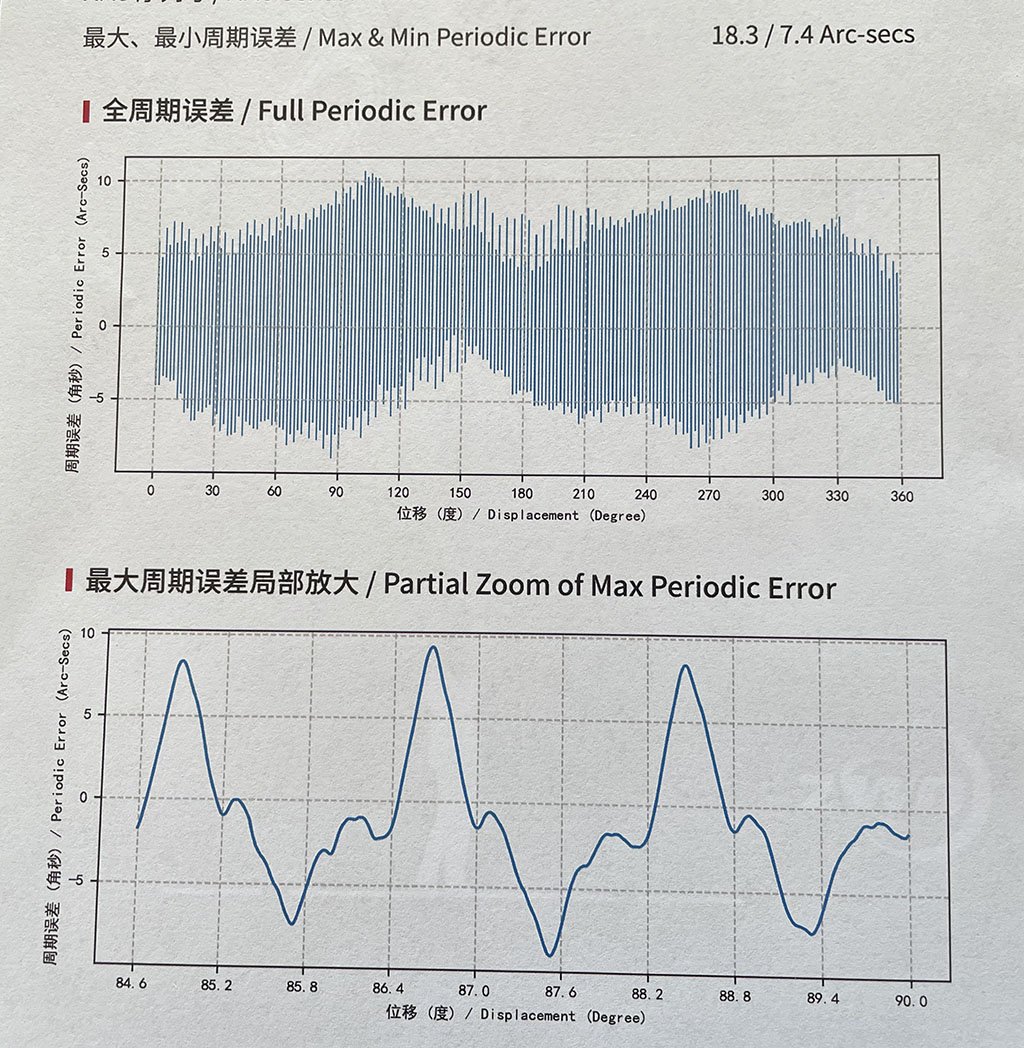

Le fameux rapport : je n'ai pas encore fait les calculs de pente pour voir l'impact sur le guidage.
Je suis sûr qu'il y a des experts ici

A suivre !

[Falconpage]

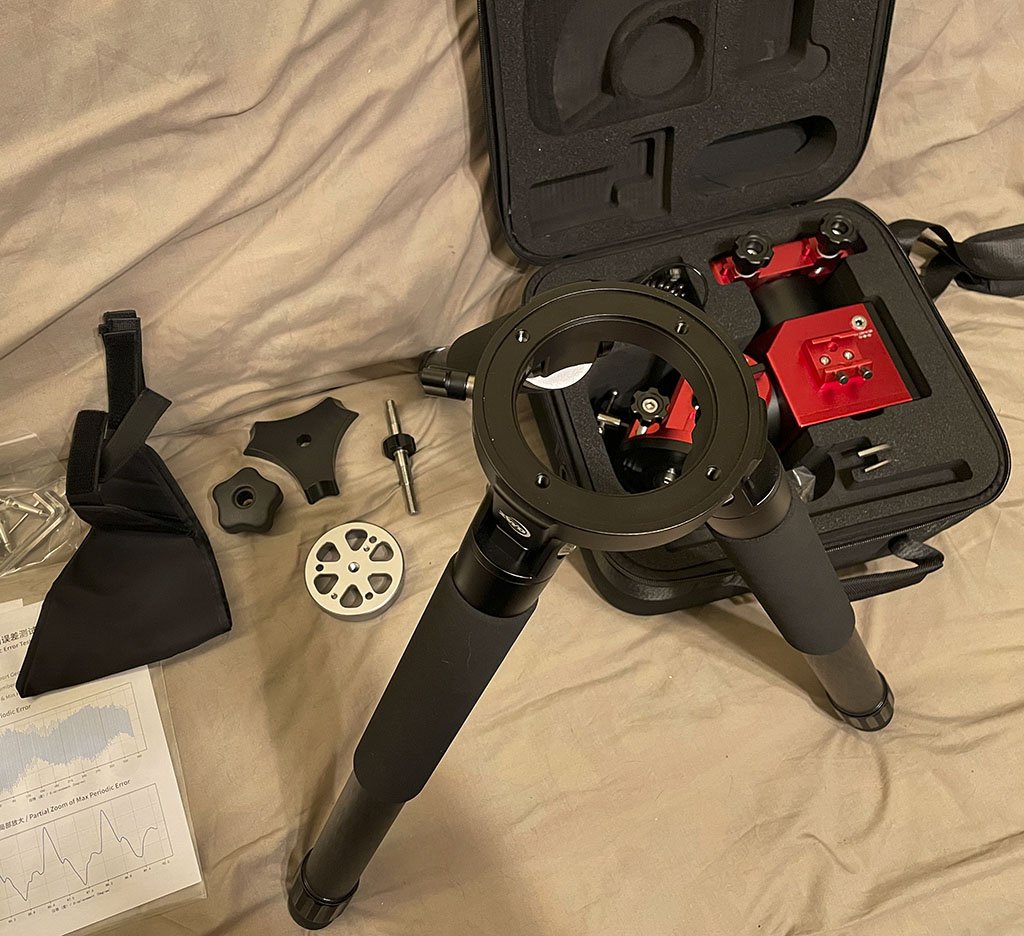

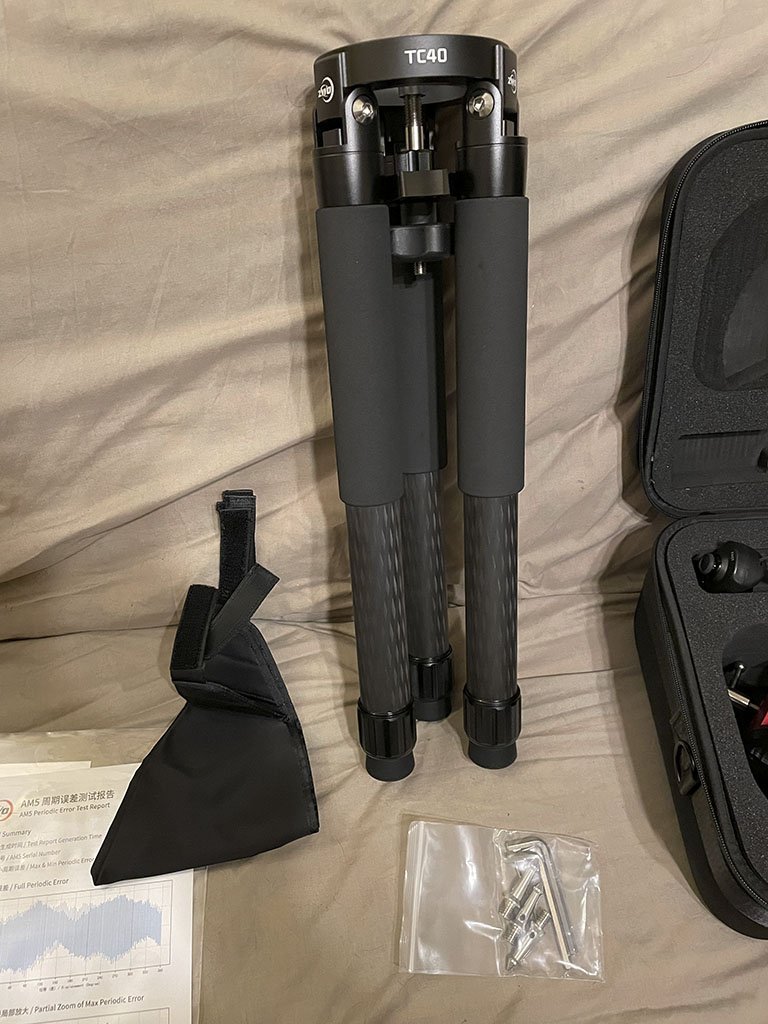

Le trépied une fois monté est plus grand que je ne l'avais imaginé.
Plus bas que le trépied Skywatcher de l'HEQ5 / AZEQ5, mais tout de même assez grand.

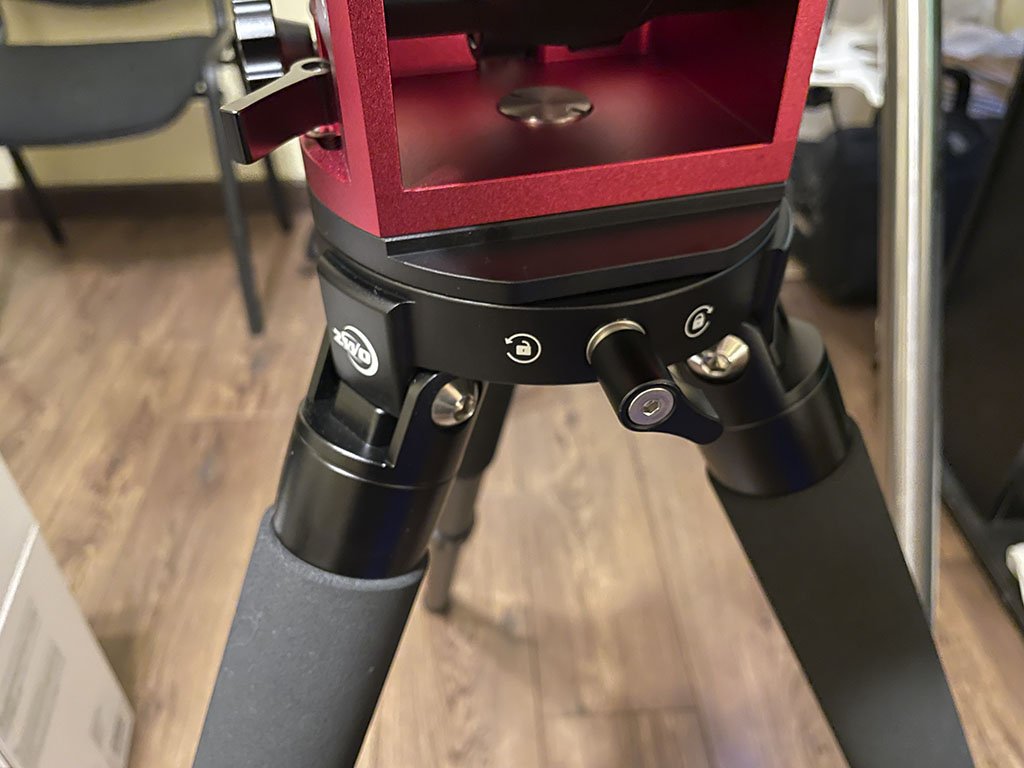

Le montage est facile, on retire la platine du trépied puis on vient la fixer sous la monture à l'aide des outils fournis.
On place ensuite la monture+platine sur le trépied et un système de blocage est enclenché en tournant le bouton de serrage.
On place ensuite la vise centrale, la platine de blocage de l'écartement des pieds et le boulon plastique de serrage.

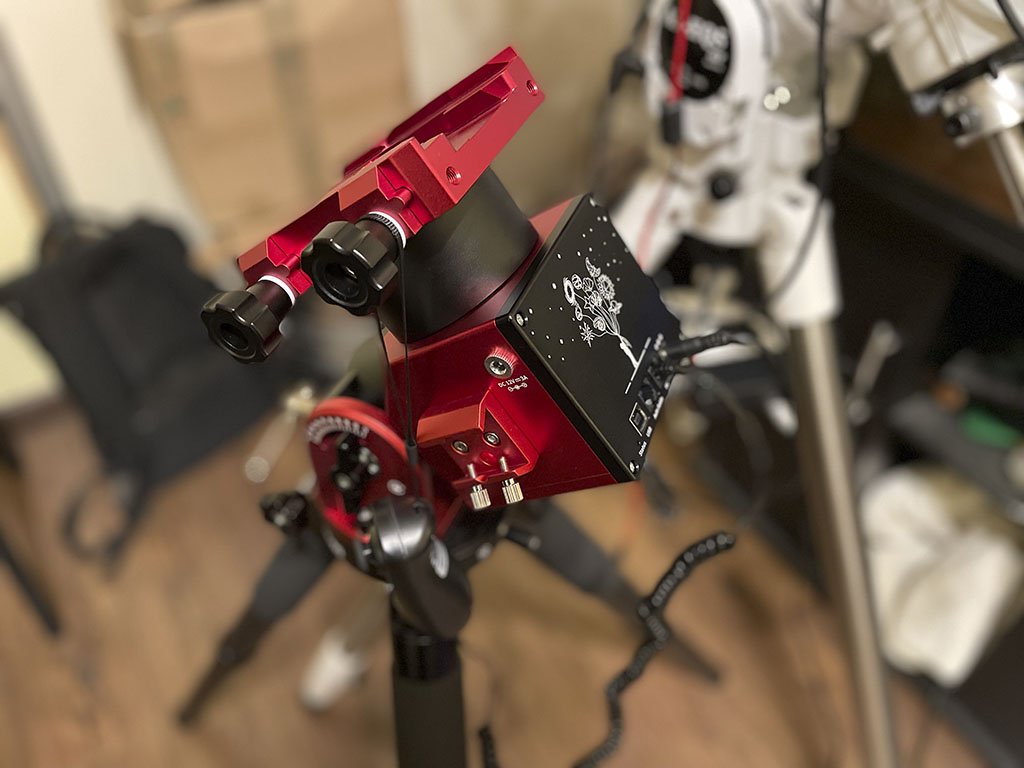

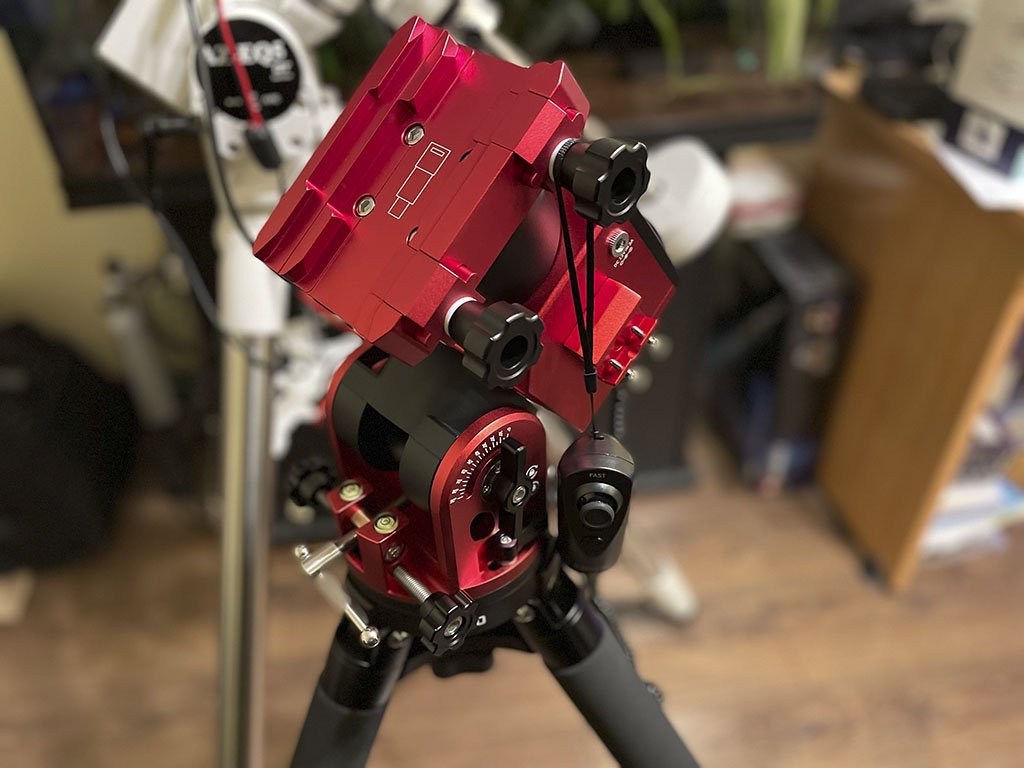

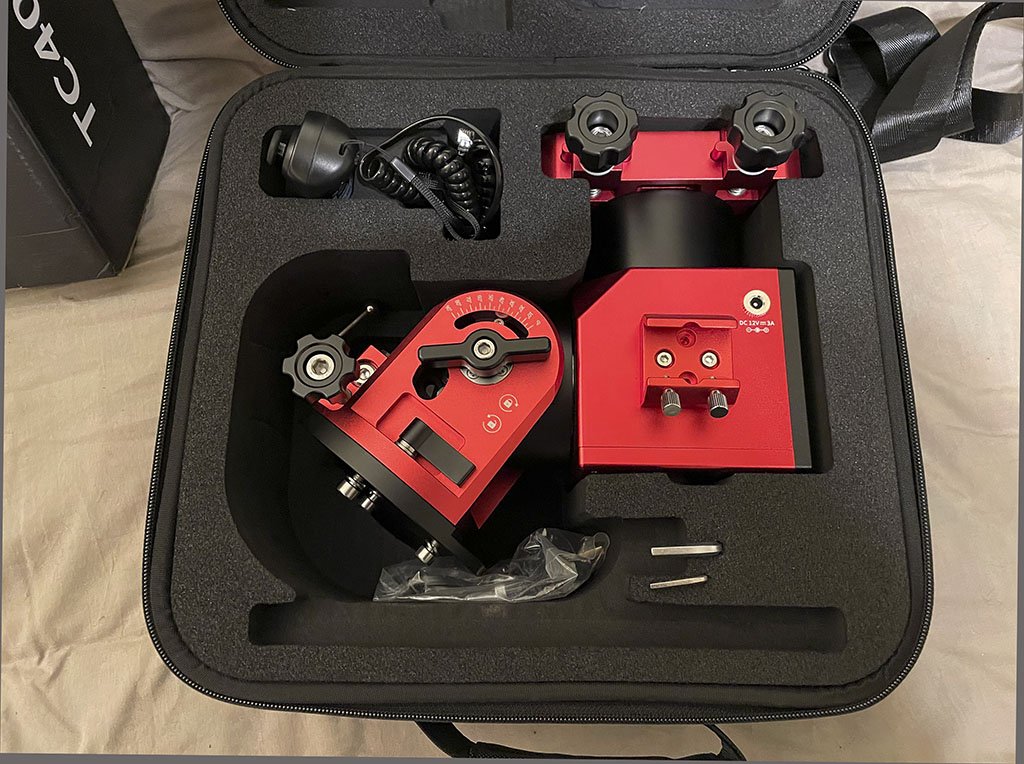

La construction de la monture est juste top, je suis vraiment impressionné par la qualité de cette monture.

Mise en route à suivre

[kaelig]

cool, merci pour le debriefing

[Falconpage]

J'ai oublié une chose : le tout est très léger, la différence de poids est vraiment notable et appréciable (même si celui de l'AZEQ5 est tout de même raisonnable).

[Caprice]

Hâte de la voir en action

[spica2000]

vi z'on a hâte!

[Falconpage]

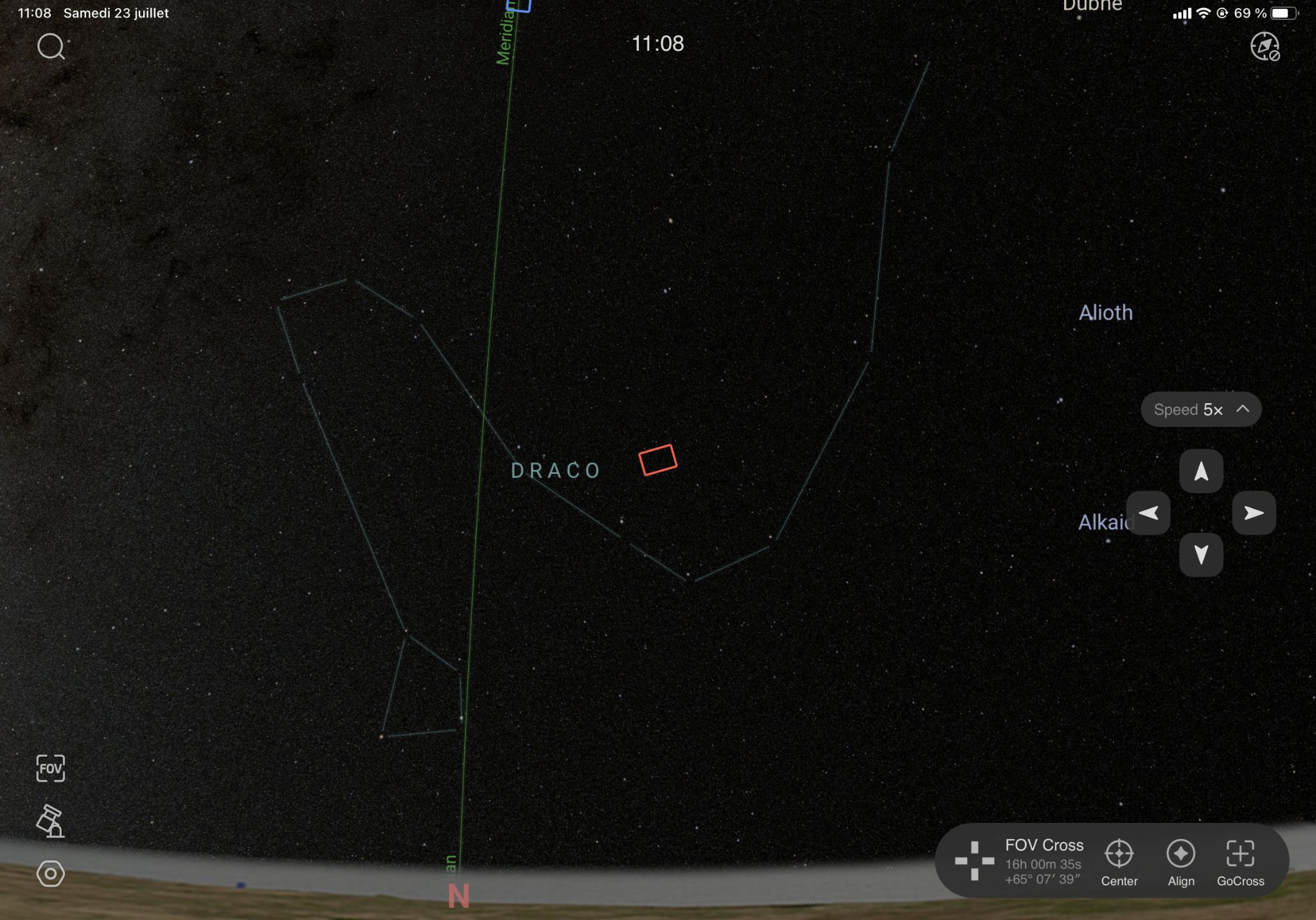

Un point sur la mise en route du logiciel, le WIFI est géré par la manette de contrôle.
Comme pour l'ASIAIR il faut chercher le réseau WIFI de la monture, se connecter dessus et ouvrir l'application ASI Mount.

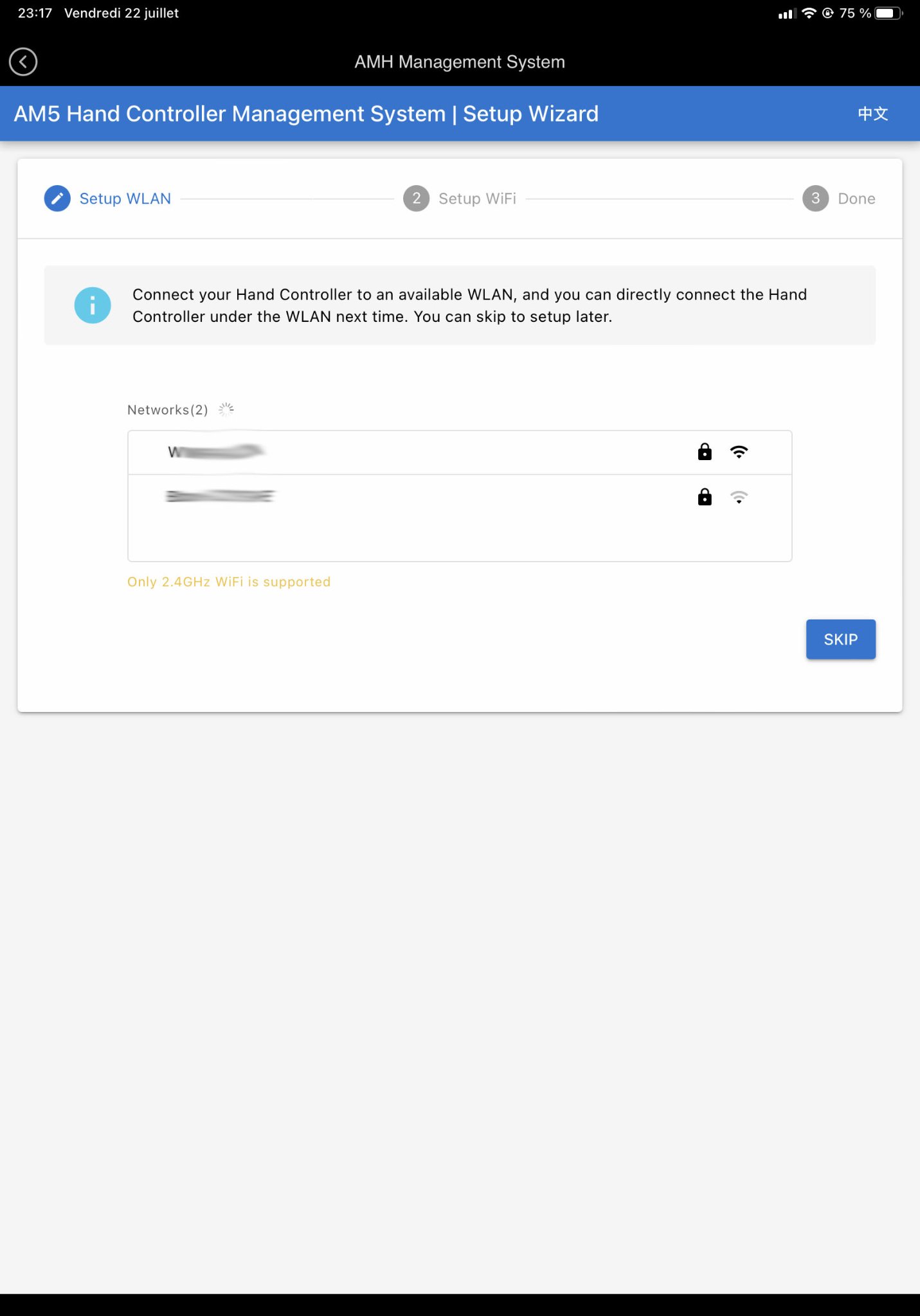

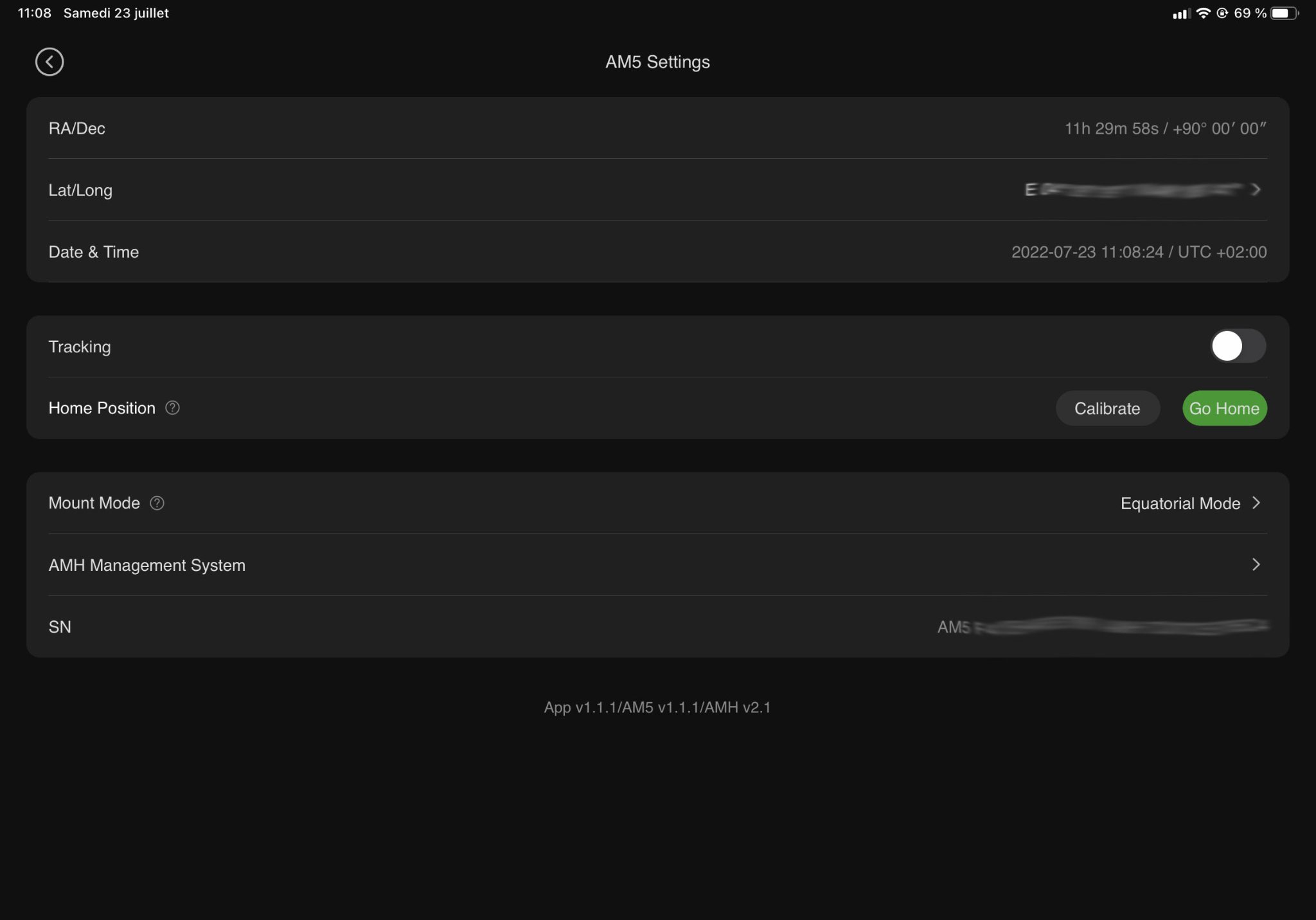

Une fois dans l'application on clique en bas à gauche sur l'icône de la monture puis sur AMH Managment System.

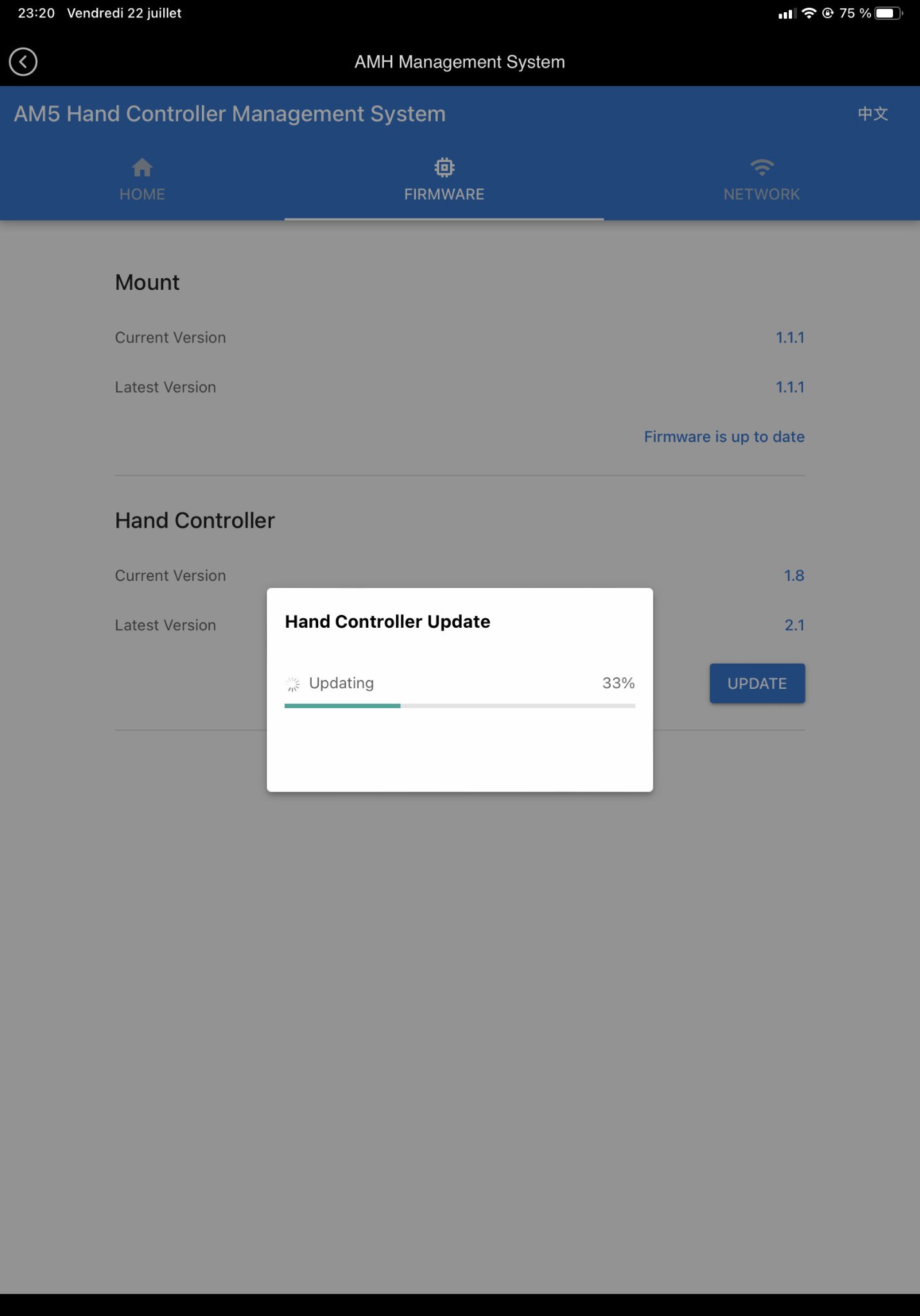

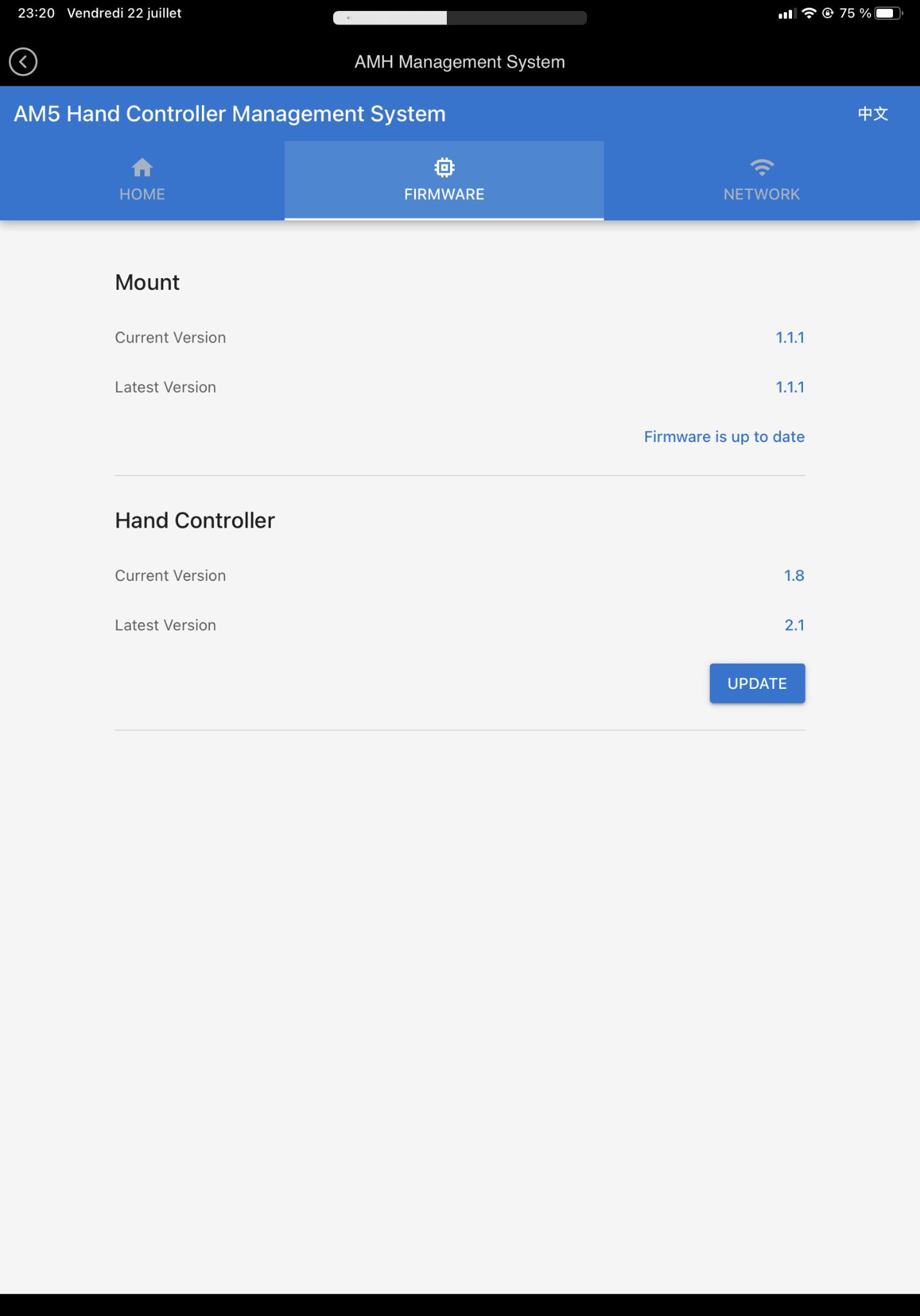

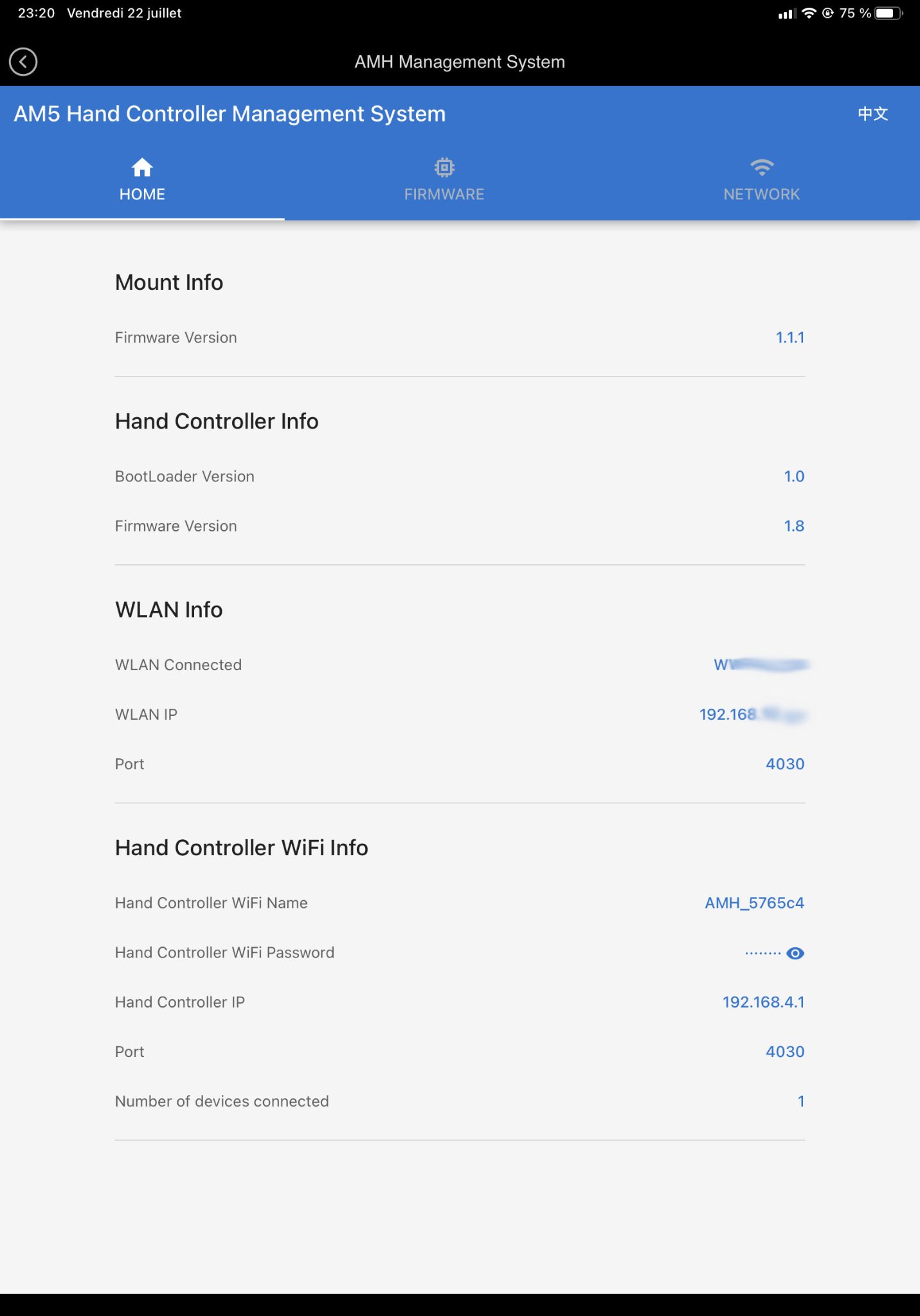

Une page permet alors de configurer une connexion au WIFI de la maison, puis de mettre à jour les firmwares.
A noter qu'il est possible après connexion de récupérer l'ip sur votre réseau et d'afficher ce menu de configuration dans un navigateur web classique sur votre PC.

[Falconpage]

Je viens de faire un test sous l'ASIAIR : si le mode station est activé (ASIAIR sur le réseau WIFI de la maison), il suffit de sélectionner la monture (AM5) puis dans les paramètres de la monture, choisir IP à la place de serial et entrer l'adresse de la monture.
Voilà le tout connecté sans fil.

Personnellement je vais connecter l'AM5 en filaire USB pour éviter de brancher la télécommande.
Un support pour l'ASIAIR (ou autre) est prévu sur le côté de la monture avec une alimentation 12V - 3A fournie par la monture.

[soulearth]

Le bordel avec les montures harmoniques c'est qu'il va falloir les accordées .
Sinon super unboxing. J'attends la suite avec impatience.

[John Mc Burn]

Tu as bien fait de la précommander, malgré l'attente, parce qu'elle est rendue a 2925e avec le pied chez nous

[clouzot]

Sinon super unboxing. J'attends la suite avec impatience.

Tout pareil
Le bon point de la raquette minimaliste qui sert d'antenne, c'est que ZWO a enfin pigé qu'on ne mettait pas de wifi en plein milieu d'une boîte en métal !

[Falconpage]

J'ai trouvé sur le Facebook de ZWO ce lien posté par un utilisateur, c'est en anglais mais ça explique très bien le fonctionnement d'un moteur harmonique.

[SebLeGris]

Merci beaucoup pour ton unboxing @Falconpage , c'est très intéressant

[Falconpage]

Je n'ai pas pu encore sortir la monture, normalement ce soir

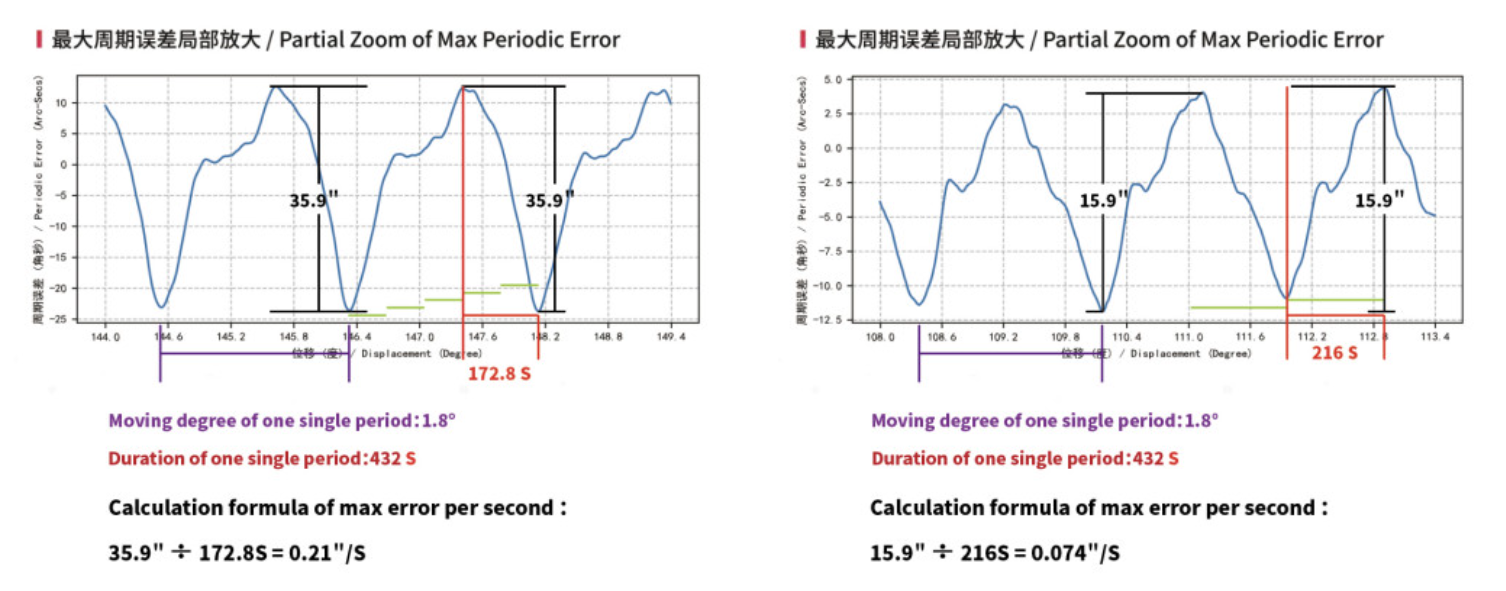

En attendant j'ai pu lire des choses très intéressantes sur le site de ZWO concernant le rapport de test le l'erreur périodique fournie avec la monture : https://astronomy-imaging-camera.com/tu ... y-zwo.html

On peut lire que la période de l'AM5 est de 432s et qu'au-delà de l'erreur périodique minimum et maximum affichée sur le rapport il est intéressant de voir à quelle vitesse cette erreur se produit, la rendant plus ou moins facile à corriger par le guidage.
Une très bonne monture aura donc un min/max au top mais aussi un temps de passage du pic positif au pic négatif assez long.

Mon rapport : PE max = 18.3, PE min = 7.4 (courbes visibles dans le premier post)
Ce qui suit est effectué pour le cas le plus pire mesuré sur la totalité des 360°.

Période mesurée de 4.85cm = 432s
Passage du pic max positif au pic max négatif : 2.1 cm soit 187s

Calcul de l'erreur maximum par seconde :

18.3'' / 187 = 0.098''/s


A voir sur le terrain (le seeing aura une très grande importance), mais déjà ravis d'avoir une monture qui sur le papier sera capable de faire des merveilles.

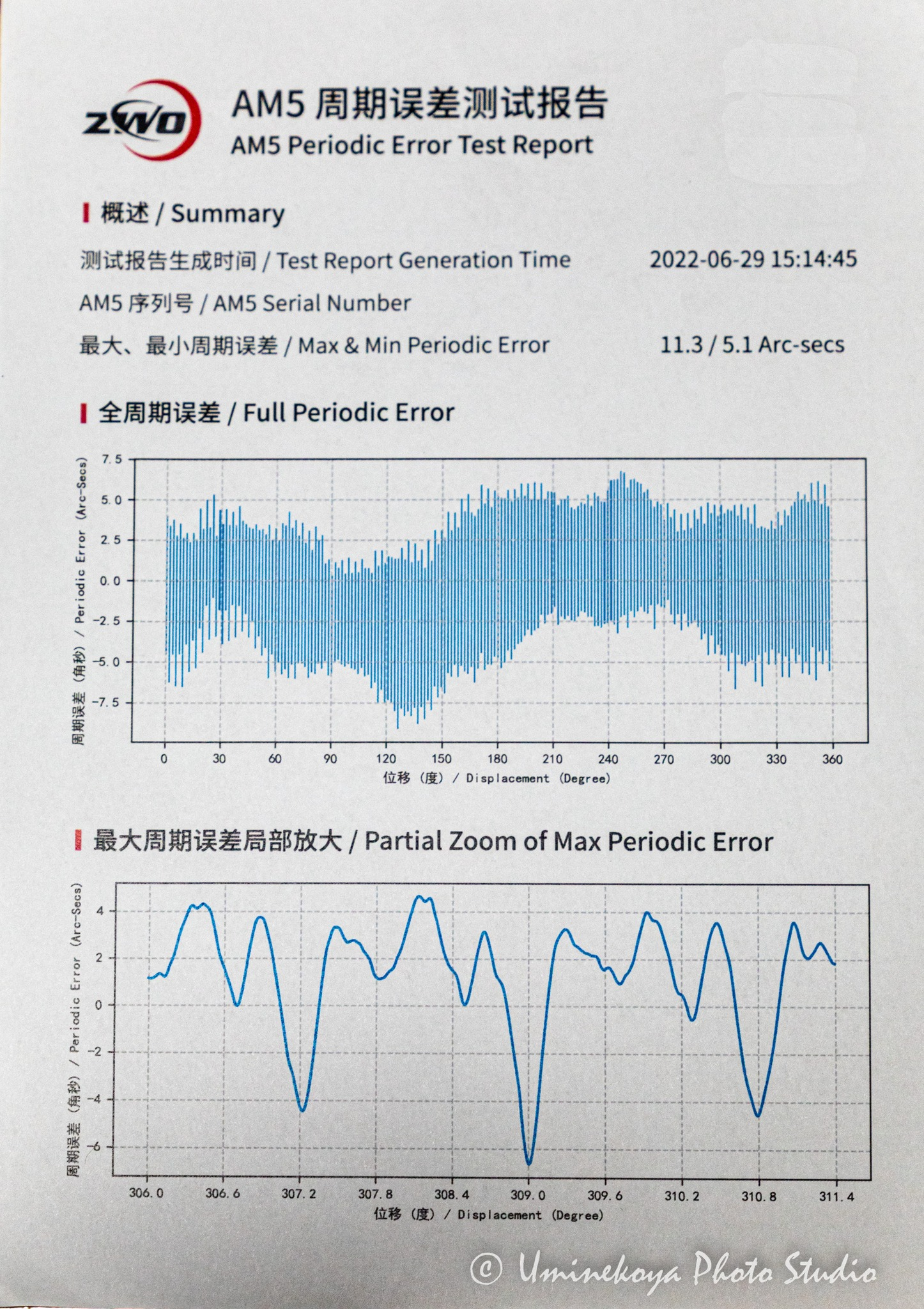

Prenons cet exemple de rapport trouvé sur le Facebook de ZWO :

(je prends ici les valeurs du plus gros et rapide décrochage de la courbe)
PE max = 10
Période : 432s
Passage du pic max positif au pic max négatif : 86.4 s
10''/86.4 = 0.11"/s

Malgré un rapport au top pour la PE max et min le mouvement de l'erreur est très rapide, plus d'impacte sur le guidage.

N'hésitez pas à me corriger si j'ai raté un truc, j'ai pas mal analysé les données que l'on trouve, je pense que beaucoup n'ont pas lu les explications de ZWO (ou je n'ai rien compris )

[Falconpage]

Première sortie en cours :

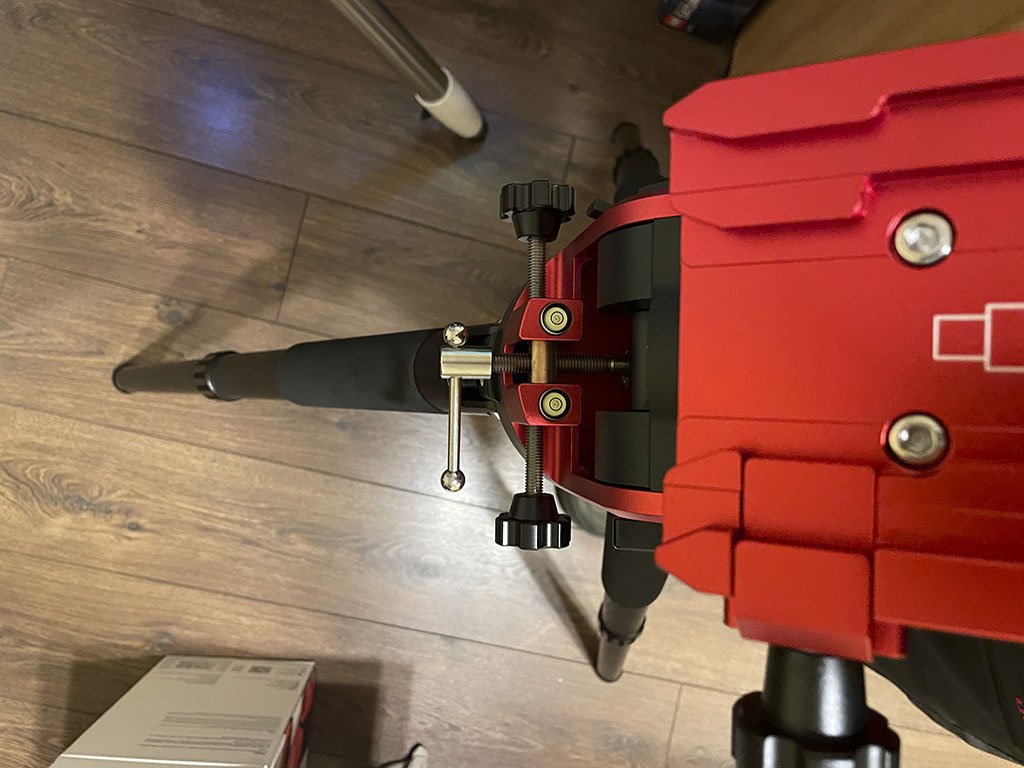

- l’alignement polaire est un vrai bonheur, les réglages sont fin sans difficulté.
La mécanique est vraiment de très bonne qualité.

- après un rapide calibrage, guidage réglé sur 1s, je suis en dessous de 0,50

- premiere image de 120s : les étoiles sont ponctuelles.

Je capture à présent mes DOF pour une session live avec des captures calées à 120s, gain 120

[Falconpage]

La nuit est superbe, cette AM5 est top, je ne fais que commencer à l’utiliser mais quel bon en avant quand même.
Je suis fan de mon AZEQ5 mais là cette monture me surprend vraiment.

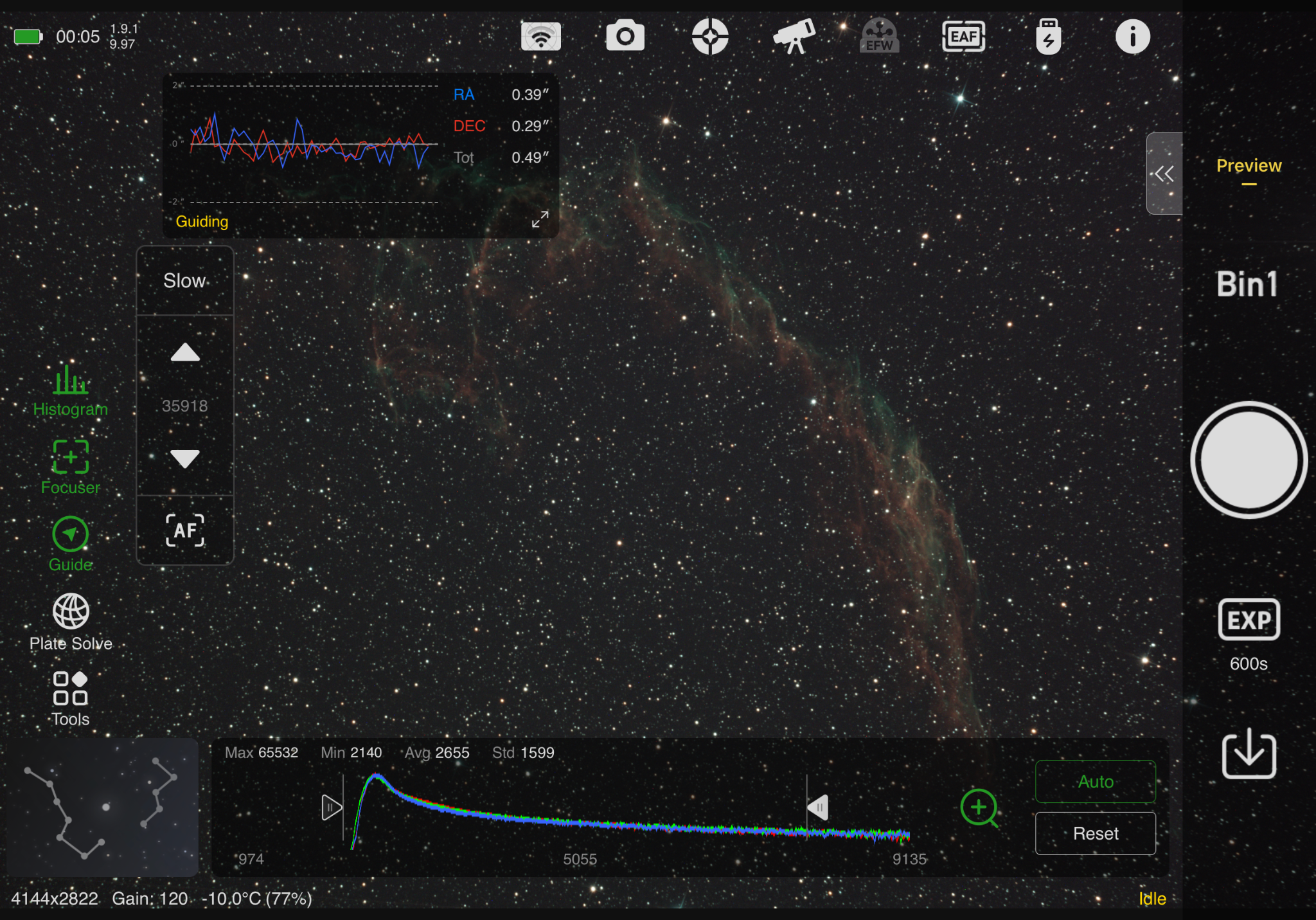

Pour le fun et tests de la monture, une seule pose de 600s (10 minutes), guidage 1s et erreur allant de 0,30 à 0,80.
Pas de dark, pas de flat.

Mon backfocus est à régler, il faut que je refasse la collimation.

[SebLeGris]

Une pose de 10 minutes ! Ah oui, c'est prometteur effectivement

[spica2000]

elle a l'air très bien sous tout rapport cette Monique. Merci pour le debrief.

[Falconpage]

[fcouma]

J'étais parti en vacances quand tu as posté ce test

[kaelig]

Merci pour le debriefing Ca me fait envie

[lordzurp]

pour les curieux

[ouki]

Bon j'ai décidé d'ouvrir ce post afin d'y voir plus clair et d'avoir des retours d'utilisateurs des photos toussa toussa sous post unique

Je projete de prendre une am5 mais franchement a contre cœur , problème de santé a répétition et dos fragile sortir une heq5 est devenue presque mission impossible.

J'ai maintenant une bonne expérience avec l'azgti qui me permet de sortir plus souvent mais limité à 4kg ben c'est mou du genoux.

Donc effectivement une am5 c'est une super azgti steroidée mais saperlipopette ça fait beaucoup d'euros et c'est a l'encontre de ma philosophie astro (pas cher et duplicable) mais bon c'est am5 ou azgti faut choisir.....

Une monture ça va de paire ...... ben avec un programme donc j'expose le mien sachant que je vais conserver une monture laquelle ben c'est les ventes qui déciderons.


Ouki's astro projet 2023 quecestpasencoregagné

Sélection drastique des tubes 150/600 ,c6, 200/800 éventuellement un 250/1000 a terme.
Bricollettes askar 135, evoguide 50 , newer 85 starblast 114/450 uhhhhhhh ça fait pas beaucoup tout ça

Astro grand champ et profonde mise en place rapide asiair remote.


Alors les premières questions qui me viennent à l'esprit.

Peut on faire l'économie du trépied Tc 40 dans l'immédiat (j'ai déjà quelques pieds d'eq5 en rab)?

Niveau rehausse y a quoi ? vu que 2 modèle 1 capacité 13 kg donc non ,et l'autre 20 kg

Si j'ai tout compris guidage obligatoire ?

Si c'est possible je recherches des retours sur l'utilisation de la télécommande a main ce bidule m'intéresse vraiment (nomade, et vision nocturne .)

Donc allez y lachez vous les photos les astuces on prends tout


Ouki

[spica2000]

Pour le trépied, y'a moyen de faire aussi bien et moins cher que le trépied ZWO en allant regarder du côté des trépieds photo carbone (pour rester léger), entre autre chez INNOREL:
Un exemple pour mes config light. Trouvé sur Cloudy Nights plein de gars satisfaits de leur solution trépied INNOREL pour de l'astrophoto. @clouzot en a eu un aussi je crois.

viewtopic.php?f=22&t=3101&p=124016&hili ... ca#p124016

Si un jour je devais rationnaliser mon équipement astro et n'avoir qu'un seul tube (même si c'est une démarche louable, c'est pas demain la veille ), je prendrais un newton 200f4.

C'est rapide.
Pas de problème de chromatisme.
Suffisamment léger et compact pour ne pas demander une monture au dessus de 18kg de charge utile donc on trouve dans des prix encore abordables.
Y'a des correcteurs de coma qui vont très bien pour corriger les coins jusqu'en APS-C et même le Nexus qui amène le tube à F3.
La focale de 800 est vraiment passe partout.
Ca reste une formule optique relativement simple d'utilisation.

L'AM5 si elle tient ses promesses en terme de longévité, c'est une monture économique: c'est celle que tu vas vraiment garder et tu arrêtes d'acheter et revendre tout et n'importe quoi. In fine ça te coûte moins cher. Car pour du nomade, c'est quand même le graal à portée de main question poids/suivi/charge utile.

Des courbes de suivi de l'AM5 que j'ai pu voir, si tu fais de poses courtes 5 à 10s avec une focale assez courte, tu peux te passer de guidage. Dès que tu veux monter en focale et en temps de pose, il faut guider. Le guidage c'est pas si sorcier. Tu as déjà la lunette pour et plein de caméras. Ce qui te manque est gratuit.

[SBRCoach]

Pour ceux qui comme moi n'ont pas pris leur trepied ... et qui ont le trépied d'une EQ6-R ... ça s'adapte sans probleme dessus ... je posterais prochainement (si ça intéresse) des photos de mon montage sur le Trepied EQ6-R et sur ma colonne Fixe et mobile ... les poids de l'EQ6-R vont dessus aussi
