Filtre pour 294c Pro Tec

[Shaula66]

Bonjour,

Question bête mais sur une cam Altaïr Hypercam Pro Tec , il vaut mieux un filtre en 2' ou en 31,75 ?

Mon montage est celui ci : foyer 80ED+adaptateur Kepler vissé à la cam en 2'. Je rentre très peu l'adaptateur dans le PO pour avoir une bonne map.
Du coup, je me demande si je visse le filtre en 2' sur la cam, comment mettre ensuite l'adaptateur, il ne doit pas se visser au filtre ?
Parfois j'arrive pas à visualiser le truc

Mon adaptateur Kepler :


[Maxland]

Hello, je ne sais pas si c'est possible dans ton cas, j'installerais le filtre à l'avant de l'adaptateur. (côté lunette)
C'est comme cela que je procède avec le mien quand je n'utilise pas de porte filtre.
Coincer le filtre entre adaptateur et camera, pour autant que ce soit possible, me semble être risqué en terme de bonne tenue.

[clouzot]

De mémoire c’est trop short pour installer un filtre en 1.25 collé à la fenêtre de la cam sur cette Altair.
La solution que j’avais avec ma 294c Protec c’était le porte filtre Altair (il se visse en M42 des deux côtés, prend 17mm de backfocus et accepte des filtres en 2 pouces ou en 1.25 pouce via un petit adaptateur). Ça nécessite probablement de changer ton adaptateur Kepler (c’est juste un tube vide ou bien un réducteur ?)

[Shaula66]

De mémoire c’est trop short pour installer un filtre en 1.25 collé à la fenêtre de la cam sur cette Altair.
La solution que j’avais avec ma 294c Protec c’était le porte filtre Altair (il se visse en M42 des deux côtés, prend 17mm de backfocus et accepte des filtres en 2 pouces ou en 1.25 pouce via un petit adaptateur). Ça nécessite probablement de changer ton adaptateur Kepler (c’est juste un tube vide ou bien un réducteur ?)

C'est un tube vide

[clouzot]

De mémoire c’est trop short pour installer un filtre en 1.25 collé à la fenêtre de la cam sur cette Altair.
La solution que j’avais avec ma 294c Protec c’était le porte filtre Altair (il se visse en M42 des deux côtés, prend 17mm de backfocus et accepte des filtres en 2 pouces ou en 1.25 pouce via un petit adaptateur). Ça nécessite probablement de changer ton adaptateur Kepler (c’est juste un tube vide ou bien un réducteur ?)

C'est un tube vide

OK ! Dans ce cas, sans savoir avec précision la distance dont tu as besoin pour atteindre la MAP, tu pourrais avoir le montage suivant :
- camera 294c ProTec
- porte filtre de la marque que tu veux, M42-M42 en entrée-sortie
- (allonge M42-M42 de la bonne longueur, le cas échéant, à calculer en fonction de la place que prend le porte-filtre choisi)
- le nez M42 -> 2 pouces qui a dû être fourni avec ton Altair (il l'était avec la mienne en tout cas). Ou bien ton adaptateur Kepler si la caméra ne se retrouve pas trop loin du foyer à cause de l'ajout du porte filtre
- le tout fixé dans le P.O. de la lulu

Là c'est sûr, ça passe large. Mais il reste toujours l'hypothèse qu'un filtre 1.25 puisse suffire au niveau du porte filtre (très bien pour le budget !), ce qui peut se calculer ici : http://astronomy.tools/calculators/ccd_filter_size

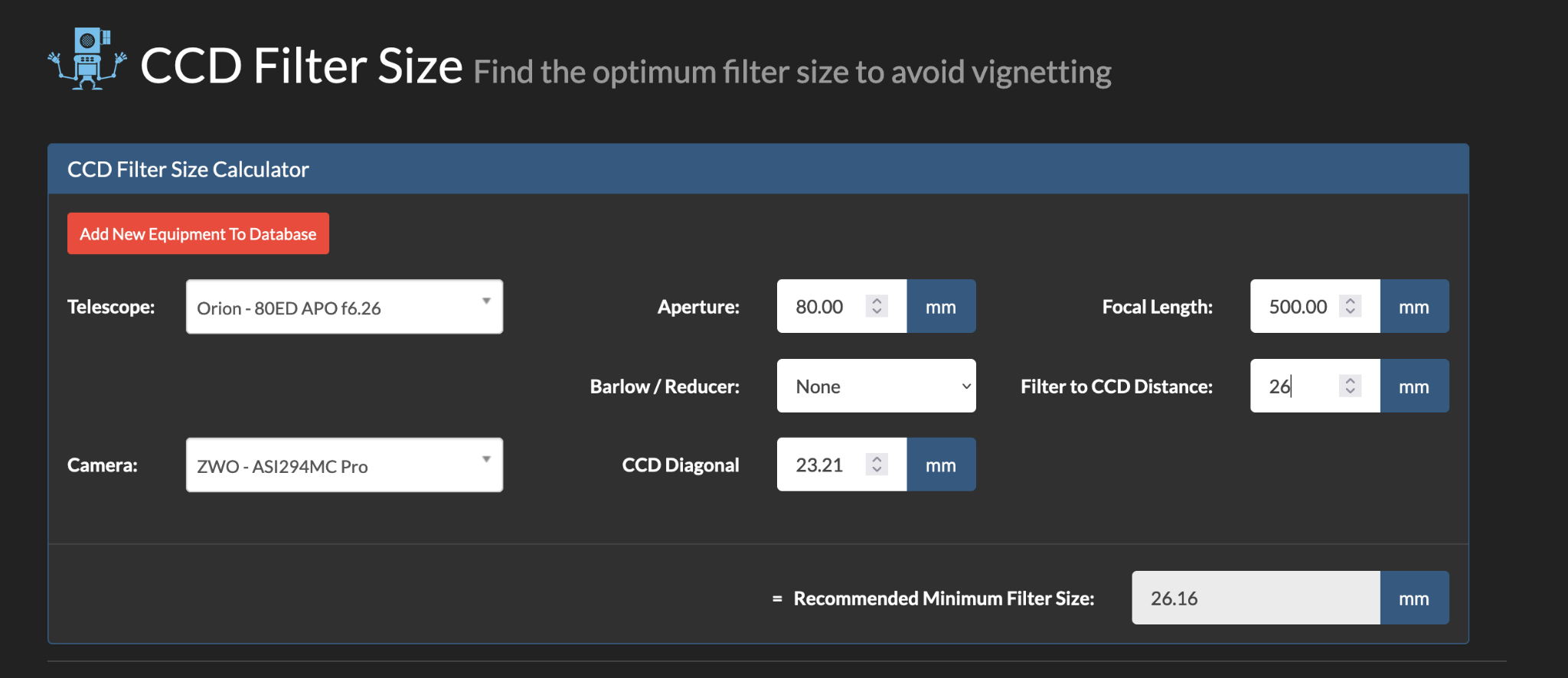

Voilà ce que ça donne pour ton setup avec un filtre positionné dans un porte-filtre Altair ( https://www.altairastro.com/altair-2-in ... 2379-p.asp ).
Le filtre se retrouve à peu près à 26mm du capteur (j'ai vu large : 17.5mm entre capteur et sortie de la caméra Altair, et à peu près 8.5mm entre l'entrée du porte filtre côté caméra et le filtre proprement dit -> 26mm en tout). Dans ce cas, on trouve qu'un filtre de 26.16mm de diamètre suffirait... donc a fortiori un filtre 1.25 pouce (31.75mm) passera largement sans occasionner de vignettage.

Dans ce cas, c'est pareil qu'au-dessus, mais il faut rajouter un tiroir pour les filtres 1.25 pouce car le porte-filtre est livré en standard avec un tiroir acceptant les filtres 2 pouces.
Par exemple chez Altair : https://www.altairastro.com/altair-125- ... 6471-p.asp

Bon, j'ai mis du porte-filtre et tiroir de marque Altair parce que c'est ce que j'ai ici, mais ce n'est pas le moins cher et tu peux regarder ailleurs : ZWO en fait, TS aussi, etc etc.

[Shaula66]

Ah super ! merci @clouzot pour tout ça ! Je vais regarder tranquillement en rentrant ce soir.

Déjà, une fois la cam vissée à l'adaptateur, je rentre celui ci de pas beaucoup à l'intérieur du PO (peut être 2 cm) et je visse bien. Pour la MAP on peut voir sur la photo que j'ai mise sur mon post de VA 2023, que je sors le PO presque entier (enfin pas tout à fait non plus).

[clouzot]

Ah super ! merci @clouzot pour tout ça ! Je vais regarder tranquillement en rentrant ce soir.

Déjà, une fois la cam vissée à l'adaptateur, je rentre celui ci de pas beaucoup à l'intérieur du PO (peut être 2 cm) et je visse bien. Pour la MAP on peut voir sur la photo que j'ai mise sur mon post de VA 2023, que je sors le PO presque entier (enfin pas tout à fait non plus).

Dans ce cas le porte filtre (et la place qu'il occupe, entre 17 à 21mm selon les marques) pourrait te rajouter ce qu'il faut pour que tu atteignes la MAP sans devoir sortir le PO à fond et sans devoir laisser l'adaptateur complètement sorti du PO. Ca se tente.
