DIY smart spectroscope

[pejive]

Mettez un réseau par transmission sur la lentille du smartphone.
Une aiguille éclairée par le Soleil sert de fente


On distingue assez facilement le spectre d'ordre 1

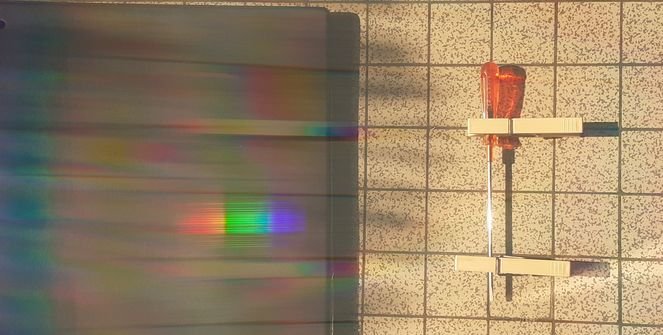

On peut tester divers diamètres d'aiguilles ou manches de tournevis



Les meilleurs résultats sont obtenus avec une aiguille


[pejive]

J'ai tenté un étalonnage du dernier avec RSpecs.
Les raies de Fraunhofer E (527nm) et D (589nm) sont assez nettes


[Ubuntu]

Top !!! montage super intéressant

[spica2000]

extra cette manip !

[pejive]

Même expérience avec le lampadaire qui éclaire mon balcon



c'est une lampe au sodium haute pression; on distingue bien la raie verte très intense et la raie bleue;
assez étonnant l'absence d'émission dans le jaune
On voit la PL importante dans le H alpha Par contre le Oiii est peu affecté
