problème installation EAF et roue a filtre EFW ZWO sur Celestron C8

[philippe B]

Bonjour à tous,

Je possède un Celestron C8 et j'ai l'intention d'y installer un focuseur EAF de chez ZWO ainsi qu'un ensemble Réducteur focale (0,63) + Roue à filtre + un jeu de bagues pour respecter le backfocus de 86 mm (préconisé pour le Celestron)+ Camera ZWO 1600 MM PRO.

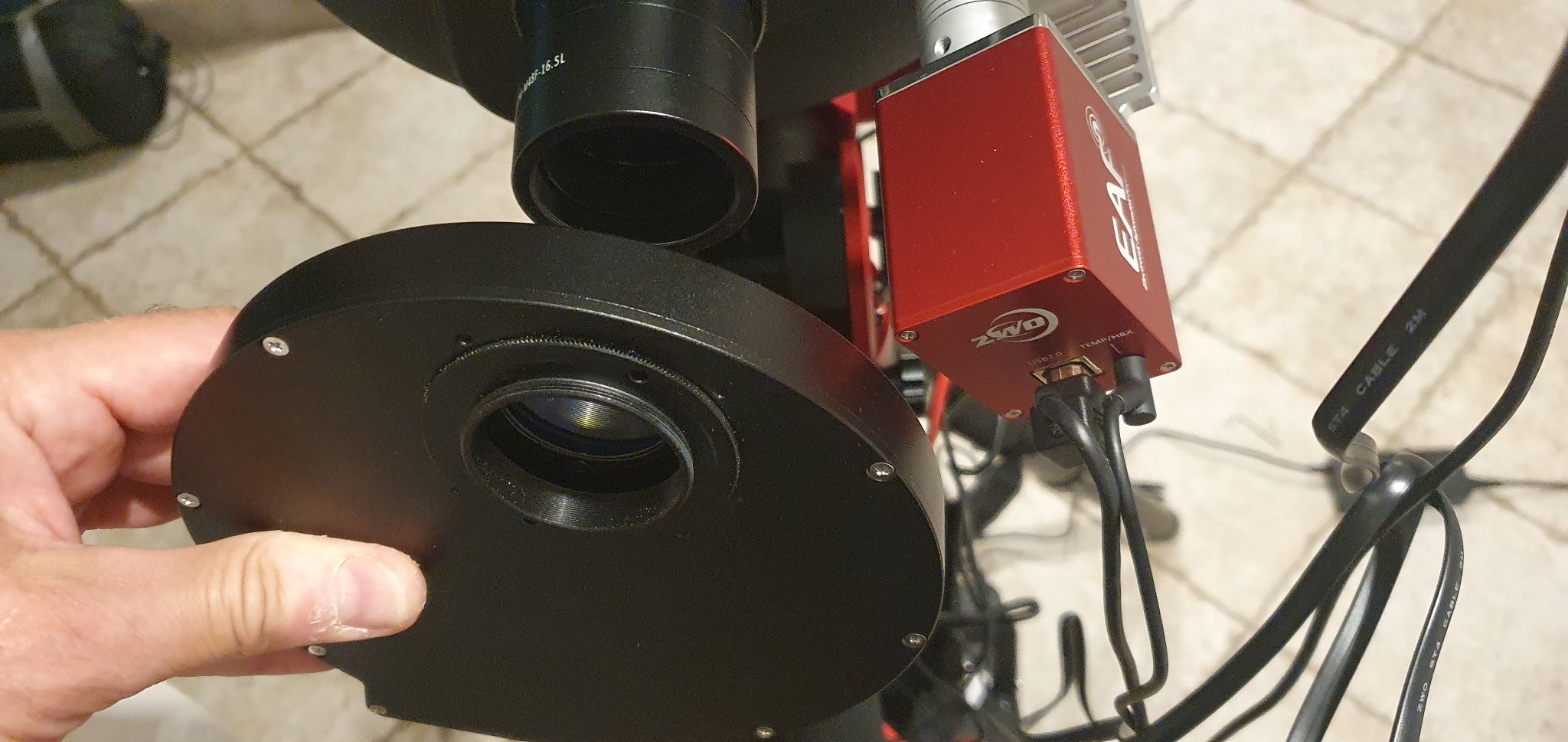

Le soucis est qu'en l"état il est impossible d'installer l'ensemble car le focuseur et la roue à filtres se "marchent sur les pieds". Quoi que je fasse, la roue à filtre se positionne de manière à empêcher l'installation du focuseur. Il n'y a pas de place.

Peut-on ajouter des bagues rallonges au risque de ne plus respecter le bacfocus ?
Que faire sinon ?

merci de votre aide

[steph37]

Quelle distance il te faudrait entre l'arrière du C8 et ta roue à filtres pour pouvoir monter ton EAF tranquillement ?

[philippe B]

bonsoir,

L'EAF a besoin de 115 mm "derrière " le C8. Il faudrait donc que la roue a filtres soit éloignée de 115 min pour que ca colle.

Le backfocus du reducteur est annoncé entre 86 et 105 mm, ce qui donne une chaine optique max jusqu'au début de la roue a filtre de 105 mm. Il manque donc 1 cm pour pouvoir installer "à l'aise" la roue à filtres (cadres en pouvant la visser sans que l'EAF gène).

Greuhhh !

[steph37]

Bon j'ai une solution qui peut ne pas plaire , change ton réducteur par un Starizona, tu auras une distance d'environ 126 mm

Après est-ce qu'on n'aurait pas une solution moins extrême en trouvant un coupleur (axe EAF) moins long ?

[philippe B]

Euh je viens juste de recevoir tout le matos, il a jamais servi. Effectivement si il y a une autre solution je suis preneur.
Je me demande notamment comment faire en sorte que la RAF soit "orientée" vers la gauche une fois installée. Cette solution fonctionne si on installe l'EAF ensuite. Mais pour l'instant, cette fichue RAF est systématiquement orientée vers la droite bien entendu !
Greuhhh!

[steph37]

Du coup si tu mettais derrière ton réducteur un PO genre ClickLock Baader (il y en a un sur ma photo) ça te permettrait de tourner ta RAF comme ça t'arrange ?

[clouzot]

Le salut viendra de :
- un coupleur moins long (mais je n’en ai pas trouvé à part sur AliExpress, donc j’ai passé mon tour)
- le système imprimé de chez Buckeyestargazer que j’ai sur mon C6 (pour cette même question de place par rapport à la RAF ou l’OAG). Vendu chez FLO en Europe. https://www.firstlightoptics.com/adapte ... o-eaf.html
- un adaptateur SCT-M42 qui permette la rotation, et pas le modèle fixe que tu sembles avoir (photo) Ça s’appelle bague T dans le jargon Celestron je crois. Le mien vient de chez Baader et permet de tourner toute la chaîne optique en desserrant légèrement la bague. Pierro Astro en vend aussi

[philippe B]

merci Clouzot,

je regarde attentivement ces solutions.

Ps : je ne comprends pas le principe de la solution Buckeyestarazer.

[steph37]

L'image principale affichée du Buckeyestargazer ne correspond pas à un C8 std, peut-être que celle-ci te causera plus :

Capture d’écran du 2023-10-06 09-39-15.png (46.06 Kio) Consulté 1440 fois

[clouzot]

L'image principale affichée du Buckeyestargazer ne correspond pas à un C8 std, peut-être que celle-ci te causera plus :

Capture d’écran du 2023-10-06 09-39-15.png

Voilà !
Le montage sur le C6


Le « cul » de l’EAF se retrouve à 90mm de l’arrière du tube. Je crois qu’on peut difficilement faire mieux avec un tel montage

[steph37]

Ah oui c'est top comme solution !

[philippe B]

bonjour Clouzot.
C'est toujours un plaisir d'échanger avec toi. Merci

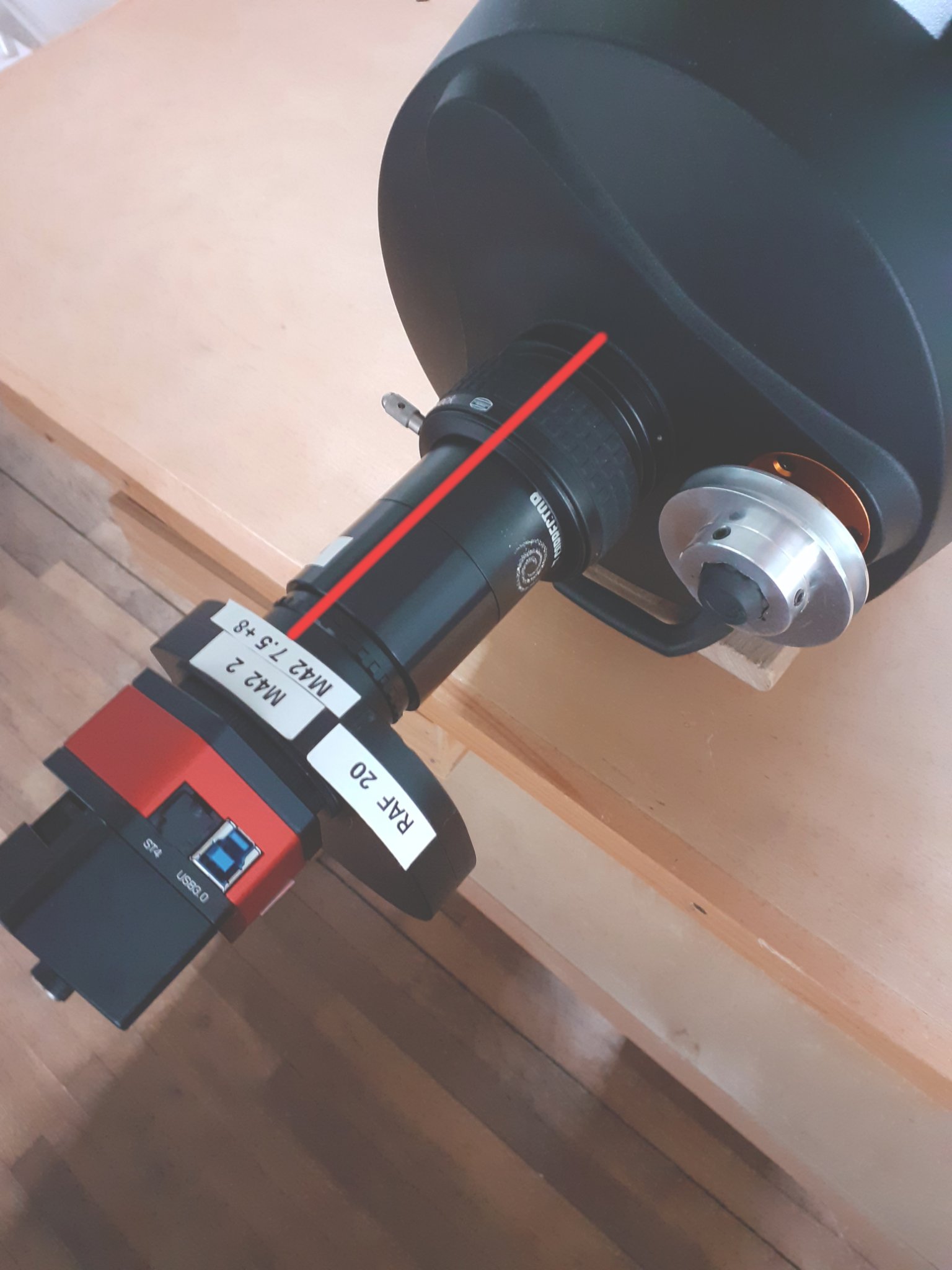

une petite photo pour montrer le "chantier". Là je suis parti sur un jeu de bague pour arriver à un bakfocus de 115 (je crois que c'est le max de ce qu'autorise le reducteur 0,63 mais je lis des avis différents sur le sujet)

1) la solution Buckeyestargazer est top et pas chère mais ne me fait gagner que 1,5 cm par rapport à la solution ZWO. C'est insuffisant car la prise USB que l'on y connecte fait plus de 1,5 cm. De fait, on dépasse légèrement la distance roue à filtre/C8 au risque de ne plus pouvoir brancher la prise usb si la roue est juste devant l'EAF une fois visée sauf si je peux trouver une prise USB moins "volumineuse" (?).

2) je vais interroger Pierro Astro sur cette fameuse bague rotative.

Merci

[steph37]

si je peux trouver une prise USB moins "volumineuse" (?).

Peut-être qu'une prise USB type B coudée ferait l'affaire ?

[clouzot]

@philippe B la maison ne reculant devant aucun sacrifice, je vais te faire un montage complet avec réducteur Celestron, bagues, EFW (je n’arrive pas bien à voir quel modèle tu as ?) et caméra, le tout sur mon C6. Partant du principe que si ça passe sur un C6, ça passera sur un C8.

J’essaie ça ce soir ou demain.

[philippe B]

@philippe B la maison ne reculant devant aucun sacrifice, je vais te faire un montage complet avec réducteur Celestron, bagues, EFW (je n’arrive pas bien à voir quel modèle tu as ?) et caméra, le tout sur mon C6. Partant du principe que si ça passe sur un C6, ça passera sur un C8.

J’essaie ça ce soir ou demain.

Merci Clouzot ! quel professionnalisme !!!! ma RF est une EFW 7 X 36.
(pour info je suis absent tout le we et ne pourrait peut être pas réagir)
Bon courage et un grand merci

[clouzot]

@philippe B la maison ne reculant devant aucun sacrifice, je vais te faire un montage complet avec réducteur Celestron, bagues, EFW (je n’arrive pas bien à voir quel modèle tu as ?) et caméra, le tout sur mon C6. Partant du principe que si ça passe sur un C6, ça passera sur un C8.

J’essaie ça ce soir ou demain.

Merci Clouzot ! quel professionnalisme !!!! ma RF est une EFW 7 X 36.
(pour info je suis absent tout le we et ne pourrait peut être pas réagir)
Bon courage et un grand merci

C’est une v2 ? (Je crois voir les trous de vis qui servent à fixer caméra et/ou OAG)

[clouzot]

Bon, j'ai fait un montage avec les éléments suivants :

- EAF monté avec le truc de Buckeye cité plus haut
- réducteur Celestron vissé au cul du C6
- bague "T" Celestron d'une longueur de 50mm (permet de passer du pas de vis SCT au pas de vis M42)
- allonge M42 10mm
- EFW (v1), 20mm
- caméra visée directement sur l'EFW (pas de vis M42) en ayant enlevé la bague M42 femelle/femelle de 11mm

Le backfocus ainsi obtenu est de 50+10+20+6.5 = 86.5mm. Je sais d'expérience que c'est trop court pour ce réducteur, mais bon.

Dans ce cas, la roue à filtre passe "juste" derrière le corps de l'EAF, à 5mm près. On peut donc se permettre plus d'amplitude de rotation pour l'ensemble de la chaîne (EFW+caméra) mais on finit de toute façon bloqué par le câble USB. Ca reste très utilisable quand même, la rotation admissible est d'à peu près 240° de part et d'autre du câble USB. On peut toujours régler finement l'angle de la caméra avec les cales fournies par ZWO dans la boîte de l'EFW.

Second test, rajout d'une bague de 18mm (10+8) toujours en M42. Désormais, le backfocus est de (86.5 + 18 ) = 104.5mm, proche du max admissible pour ce réducteur. Je change mon câble pour un câble USB coudé. Pareil, même avec le plus petit cable coudé dans ma collection, on est contraint à une amplitude de rotation de 240° à peu près.

Bref, j'ai pas mieux à proposer, et encore ce n'est pas idéal. Enfin si, j'ai mieux à proposer, la même chose que @steph37 : le réducteur Starizona de bien meilleure facture que le Celestron, et avec un backfocus conséquent qui laissera tout passer, roue à filtre, OAG etc.

[philippe B]

Bon, j'ai fait un montage avec les éléments suivants :

- EAF monté avec le truc de Buckeye cité plus haut
- réducteur Celestron vissé au cul du C6
- bague "T" Celestron d'une longueur de 50mm (permet de passer du pas de vis SCT au pas de vis M42)
- allonge M42 10mm
- EFW (v1), 20mm
- caméra visée directement sur l'EFW (pas de vis M42) en ayant enlevé la bague M42 femelle/femelle de 11mm

Le backfocus ainsi obtenu est de 50+10+20+6.5 = 86.5mm. Je sais d'expérience que c'est trop court pour ce réducteur, mais bon.

Dans ce cas, la roue à filtre passe "juste" derrière le corps de l'EAF, à 5mm près. On peut donc se permettre plus d'amplitude de rotation pour l'ensemble de la chaîne (EFW+caméra) mais on finit de toute façon bloqué par le câble USB. Ca reste très utilisable quand même, la rotation admissible est d'à peu près 240° de part et d'autre du câble USB. On peut toujours régler finement l'angle de la caméra avec les cales fournies par ZWO dans la boîte de l'EFW.

Second test, rajout d'une bague de 18mm (10+8) toujours en M42. Désormais, le backfocus est de (86.5 + 18 ) = 104.5mm, proche du max admissible pour ce réducteur. Je change mon câble pour un câble USB coudé. Pareil, même avec le plus petit cable coudé dans ma collection, on est contraint à une amplitude de rotation de 240° à peu près.

Bref, j'ai pas mieux à proposer, et encore ce n'est pas idéal. Enfin si, j'ai mieux à proposer, la même chose que @steph37 : le réducteur Starizona de bien meilleure facture que le Celestron, et avec un backfocus conséquent qui laissera tout passer, roue à filtre, OAG etc.

Merci pour tout ce travail !!!!! Le constat est bien que tout cela c'est plus que juste. Du coup, j'attends avec impatience la solution avec bague rotative. J'ai écrit à Pierre Astro. J'attends sa réponse. A suivre ....

[clouzot]

Bon, j'ai fait un montage avec les éléments suivants :

- EAF monté avec le truc de Buckeye cité plus haut
- réducteur Celestron vissé au cul du C6
- bague "T" Celestron d'une longueur de 50mm (permet de passer du pas de vis SCT au pas de vis M42)
- allonge M42 10mm
- EFW (v1), 20mm
- caméra visée directement sur l'EFW (pas de vis M42) en ayant enlevé la bague M42 femelle/femelle de 11mm

Le backfocus ainsi obtenu est de 50+10+20+6.5 = 86.5mm. Je sais d'expérience que c'est trop court pour ce réducteur, mais bon.

Dans ce cas, la roue à filtre passe "juste" derrière le corps de l'EAF, à 5mm près. On peut donc se permettre plus d'amplitude de rotation pour l'ensemble de la chaîne (EFW+caméra) mais on finit de toute façon bloqué par le câble USB. Ca reste très utilisable quand même, la rotation admissible est d'à peu près 240° de part et d'autre du câble USB. On peut toujours régler finement l'angle de la caméra avec les cales fournies par ZWO dans la boîte de l'EFW.

Second test, rajout d'une bague de 18mm (10+8) toujours en M42. Désormais, le backfocus est de (86.5 + 18 ) = 104.5mm, proche du max admissible pour ce réducteur. Je change mon câble pour un câble USB coudé. Pareil, même avec le plus petit cable coudé dans ma collection, on est contraint à une amplitude de rotation de 240° à peu près.

Bref, j'ai pas mieux à proposer, et encore ce n'est pas idéal. Enfin si, j'ai mieux à proposer, la même chose que @steph37 : le réducteur Starizona de bien meilleure facture que le Celestron, et avec un backfocus conséquent qui laissera tout passer, roue à filtre, OAG etc.

Merci pour tout ce travail !!!!! Le constat est bien que tout cela c'est plus que juste. Du coup, j'attends avec impatience la solution avec bague rotative. J'ai écrit à Pierre Astro. J'attends sa réponse. A suivre ....

Je précise que la bague T Celestron que j’ai utilisée permet la rotation. Il n’empêche qu’on est contraint par le câble USB quoiqu’on fasse. Si l’on veut réellement une capacité de rotation sur 360° avec un EAF qui dépasse, il faut effectivement passer à un autre réducteur. Sinon, on se contentera de cette marge de manœuvre de 240°, qui est bien suffisante pour cadrer comme on le souhaite

[philippe B]

ok ok. Je trépigne d'impatience pour avoir cette fichue bague. Je pars en stage à l'observatoire des baronnies dans 15 jours.
Merci pour tout clouzot (ce fut un honneur).

[Petit Astro]

Hello, dernière solution :

- insérer une bague ou plusieurs (histoire de faire un combo style sct femelle vers sct mâle) entre la sortie de ton sct et l’entrée de ton rdf tout en conservant ton BF d’environ 86mm entre ton rdf et ton capteur.

Tu auras toujours une réduction autour de 0,63 mais sur une focale de départ un peu plus haute style 2200 au lieu de 2000 nativement donc un rapport focale f/D un poil plus haut autour de 6,9 au lieu de 6,3 par exemple (suivant la longueur de l’allonge bien sûr c’était pour l’exemple).

Ta roue sera plus loin du Q du scope et ton EAF passera. Mais les autres solutions proposées sont meilleures à mon sens.

[philippe B]

Bonsoir à tous,

La solution avec bague "rotative" fonctionne a merveille. Pierro-Astro m'a livré cela rapidement.
Dernière petite question : Pour approcher le backfocus à 86 mm tel que demandé par le réducteur, il faut que je réorganise mes bagues fixes qui ont été mises les unes derrière les autres. Et là c'est le drame, impossible de les dévisser. Quelqu'un a une astuce pour que je puisse les récupérer ?
Merci d'avance

[Petit Astro]

Quelqu'un a une astuce pour que je puisse les récupérer ?
Merci d'avance

Tu peux essayer le congélateur.
