[Tuto] analyser ses images avec Aladin

pejive · Message par **pejive** » 14 oct. 2023, 16:46

Il me semble avoir déjà fait çà, mais vu le b... dans ce forum je ne l'ai pas retrouvé

Je recommence avec la dernière version d'Aladin; il s'agit ici d'Aladin desktop et non d'Aladin lite.
Le téléchargement se fait là:
https://aladin.cds.unistra.fr/AladinDesktop/

pour commencer il faut disposer d'une image "solvée" (on peut aussi faire la résolution astrométrique à partir d'Aladin, mais c'est plus compliqué; cela fera peut-être l'objet d'un autre tuto...)
> On peut utiliser astrometry.net; il suffit alors de récupérer le fichier new-image.fit
> Exemple avec Astap

: ngc752-coeur-astap.jpg (204.28 Kio) Consulté 2019 fois

Il faut faire "Save new header" et enregistrer le fichier en *.fits

: ngc752-fits-header.jpg (206.13 Kio) Consulté 2019 fois

L'interface d'Aladin est assez touffue

: interface.jpg (166.79 Kio) Consulté 2019 fois

Tout d'abord charger l'image *.fit
Fichier-->Charger un fichier local

: op01.jpg (25.14 Kio) Consulté 2018 fois

: charge.jpg (186.14 Kio) Consulté 2018 fois

La solution astrométrique intégrée à l'image est reconnue par Aladin

En déplaçant le curseur on voit les coordonnées s'afficher.
Si on clique sur une étoile du catalogue Simbad les infos s'affichent

: start-id-01.jpg (84.23 Kio) Consulté 2014 fois

Les boutons verts en haut permettent de charger divers catalogues.
Par exemple Simbad
Les étoiles sont affichées avec indication de leur mouvement propre;
on dispose alors en bas des infos détaillées

: simbad.jpg (141.77 Kio) Consulté 2011 fois

On peut inverser les images pour mieux voir (ou pas

) les étoiles.
Certaines ne sont pas dans le catalogue Simbad

: image-inverse-x.jpg (162.8 Kio) Consulté 2007 fois

Il faut alors utiliser un catalogue plus complet comme Gaia

: gaia-loaded.jpg (195.69 Kio) Consulté 2007 fois

: gaia-id.jpg (92.61 Kio) Consulté 2007 fois

Les infos sont très nombreuses; à vérifier mais les magnitudes bleue et rouge doivent être phot_bp et phot_rp

: gaia-infos.jpg (95.33 Kio) Consulté 2005 fois

Fabiolat74 · Message par **Fabiolat74** » 14 oct. 2023, 17:29

Nickel merci pour l astuce

: Capture d'écran 2023-10-14 172920.png (533.76 Kio) Consulté 1999 fois

Fabiolat74 · Message par **Fabiolat74** » 14 oct. 2023, 17:33

en complement pour calculer les distances si pas connu apres savoir le nom (rien a avoir avec ce post )
viewtopic.php?f=17&t=4013&p=160952&hili ... ce#p160952

Casper le fantôme · Message par **Casper le fantôme** » 15 oct. 2023, 09:54

Garde moi ca bien au chaud faut absolument que je tente ce bazar, un grand merci

mickyman23 · Message par **mickyman23** » 16 oct. 2023, 18:41

Merci Pierre!

pejive · Message par **pejive** » 20 oct. 2023, 16:54

Le bouton "Propriétés" permet de choisir l'affichage et les informations affichées

: proprietes.jpg (228.16 Kio) Consulté 1912 fois

pejive · Message par **pejive** » 20 oct. 2023, 17:30

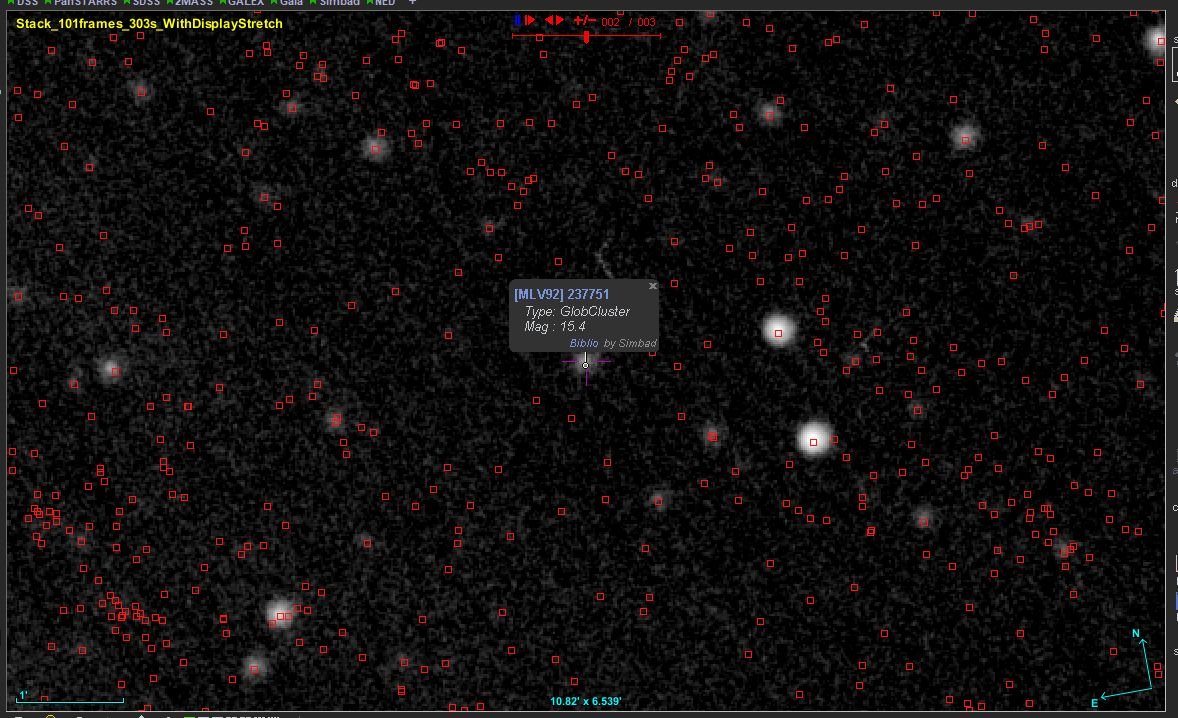

En examinant mon image de M31 du 19 septembre , j'ai retrouvé un amas globulaire de M31

: m31gc02.jpg (169.24 Kio) Consulté 1907 fois

: mlv92.jpg (191.37 Kio) Consulté 1908 fois

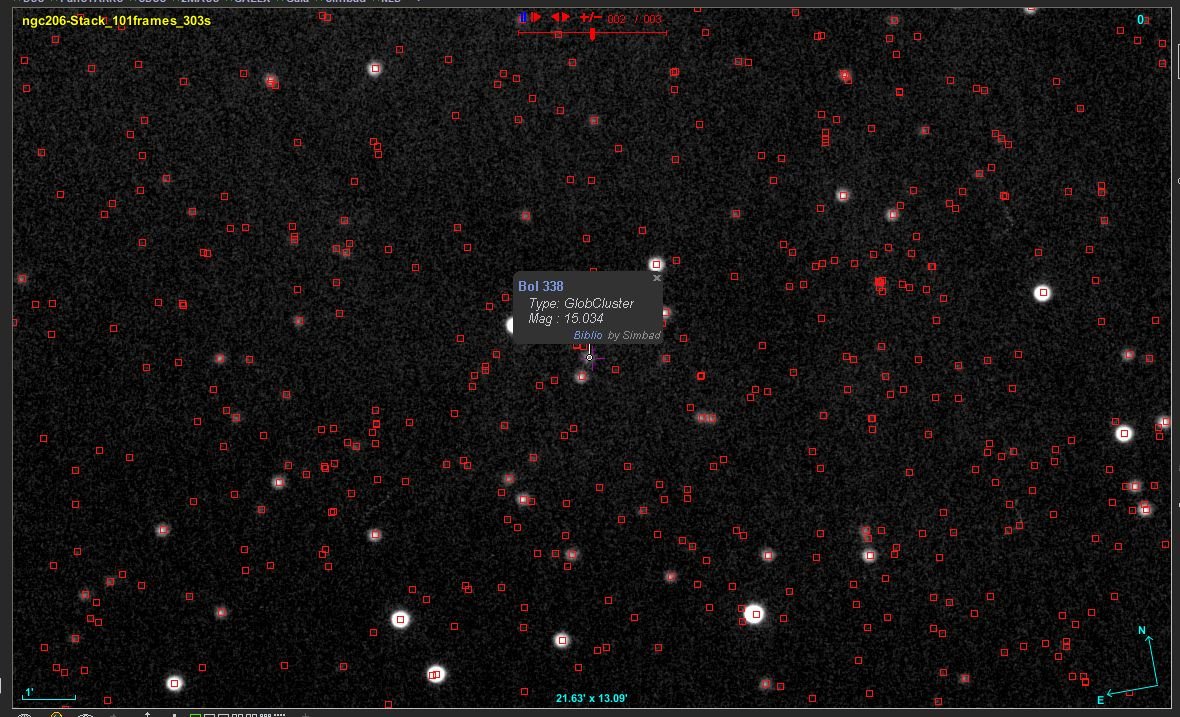

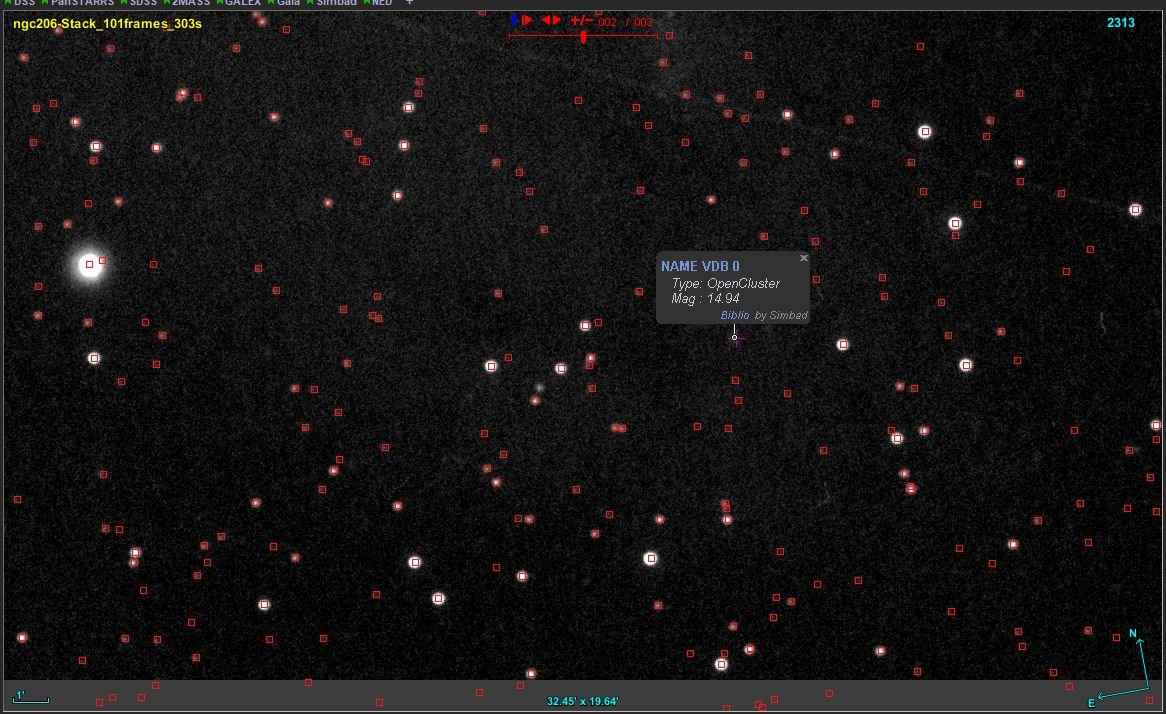

Dans la région de M32-NGC206 un globulaire Bol 338 et un amas ouvert Van den Bergh 0 (VdB0)

: m31gc03.jpg (190.9 Kio) Consulté 1904 fois

: bol338.jpg (218.23 Kio) Consulté 1904 fois

: vdb0.jpg (190.81 Kio) Consulté 1904 fois

je suis content car ce soir là j'avais renoncé à chercher Mayal II

Un document intéressant sur VdB0
https://www.aanda.org/articles/aa/pdf/2 ... 725-08.pdf

pejive · Message par **pejive** » 22 oct. 2023, 06:32

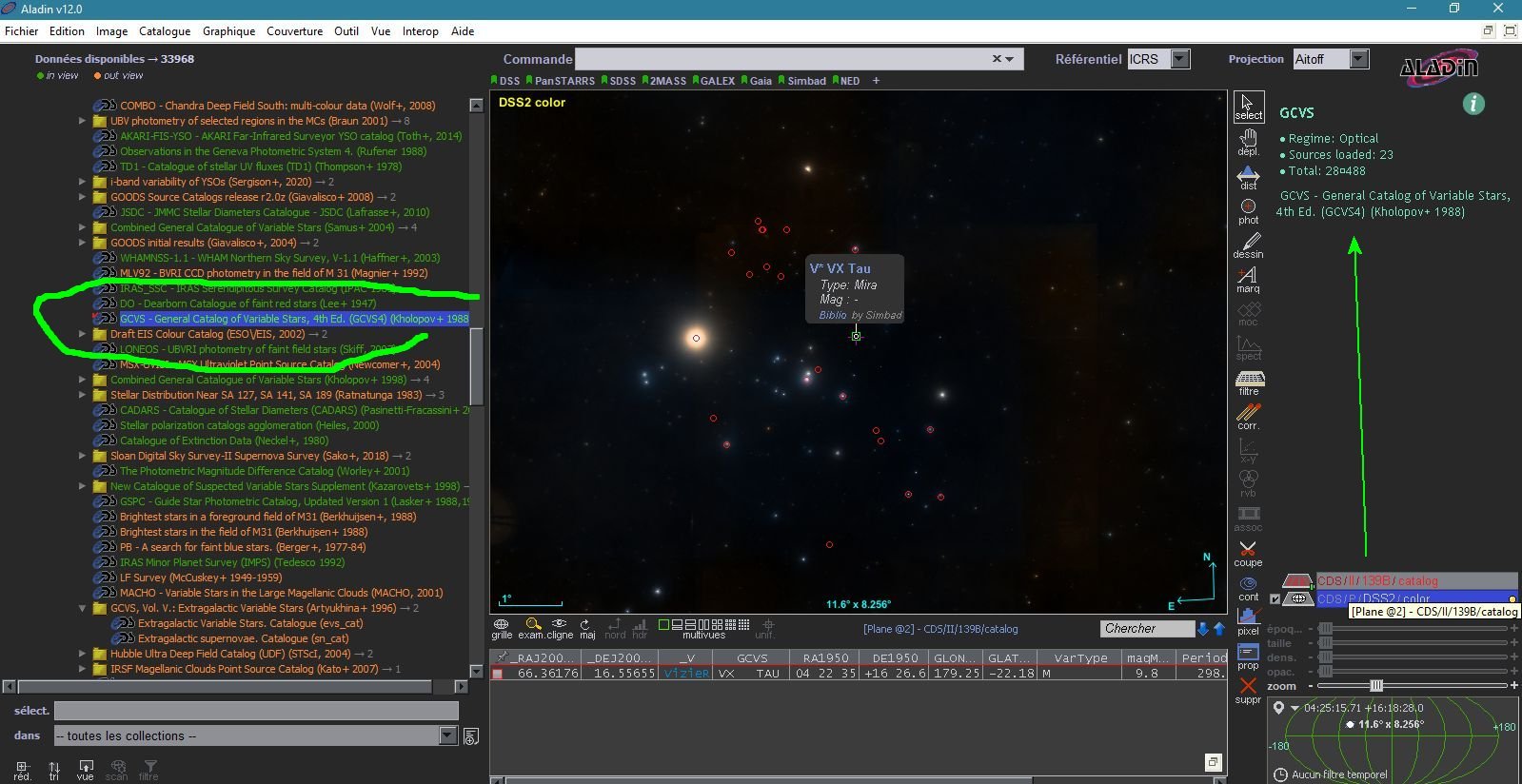

Aladin permet aussi la recherche des étoiles variables.
Il faut charger par exemple le General Catalog of Variables Stars que l'on trouve dans Catalog--> VizieR-->II- Photometric Data

: load-gcvs.jpg (90.39 Kio) Consulté 1880 fois

: GCVS-hyades.jpg (212.4 Kio) Consulté 1882 fois

pejive · Message par **pejive** » 22 oct. 2023, 12:00

Encore un exemple de résolution d'un petit champ contenant une planète
1) Calibration astrométrique manuelle

: uranus-calib.jpg (193.49 Kio) Consulté 1869 fois

2)Comparaison avec le catalogue Gaia

: uranus-gaia.jpg (105.96 Kio) Consulté 1869 fois

3)Recherche avec Skybot

: uranus-callskybot.jpg (127.06 Kio) Consulté 1869 fois

4) confirmation

: skyb-uranus.jpg (84.95 Kio) Consulté 1869 fois

pejive · Message par **pejive** » 25 oct. 2023, 09:31

Un peu de photomètrie

Charger un catalogue SDSS dans les Photometric data

attention gourmand en mémoire; j'ai souvent eu des plantages d'Aladin

: phot-sdss-01.jpg (183.97 Kio) Consulté 1752 fois

Les étoiles du catalogue apparaissent sous la forme de petits points rouges (çà doit pouvoir se modifier quelque part) peu visibles sur cette capture;
en cliquant sur un des points on obtient toutes les infos sur les magnitudes u, g, r, i

: phot-sdss-03.jpg (84.93 Kio) Consulté 1752 fois

: phot-sdss-04.jpg (78.34 Kio) Consulté 1752 fois

quand ces propriétés du plan veulent bien s'afficher (bouton prop en bas à droite) on peut choisir le type d'affichage

: phot-sdss-prop.jpg (145.64 Kio) Consulté 1744 fois

Il est possible de sélectionner une zone avec la souris

: phot-sdss-05.jpg (85.6 Kio) Consulté 1752 fois

Les valeurs pour toutes les étoiles du champ sélectionné sont affichées.
Ici seules les 2 étoiles de magnitude 15 sont enregistrées

: phot-sdss-06.jpg (127.38 Kio) Consulté 1752 fois

pejive · Message par **pejive** » 29 oct. 2023, 11:05

Retour sur la comète C/2020 M3 sur une image du 17 novembre 2020

: C2020M3skybot.jpg (59.43 Kio) Consulté 1673 fois

: C2020M3.jpg (85 Kio) Consulté 1673 fois

pejive · Message par **pejive** » 29 oct. 2023, 14:13

recherche d'amas ouverts. ici près de NGC2194 un amas moins connu

: open-cluster.jpg (181.95 Kio) Consulté 1667 fois

: skif-oc.jpg (52.15 Kio) Consulté 1667 fois

pejive · Message par **pejive** » 29 oct. 2023, 17:15

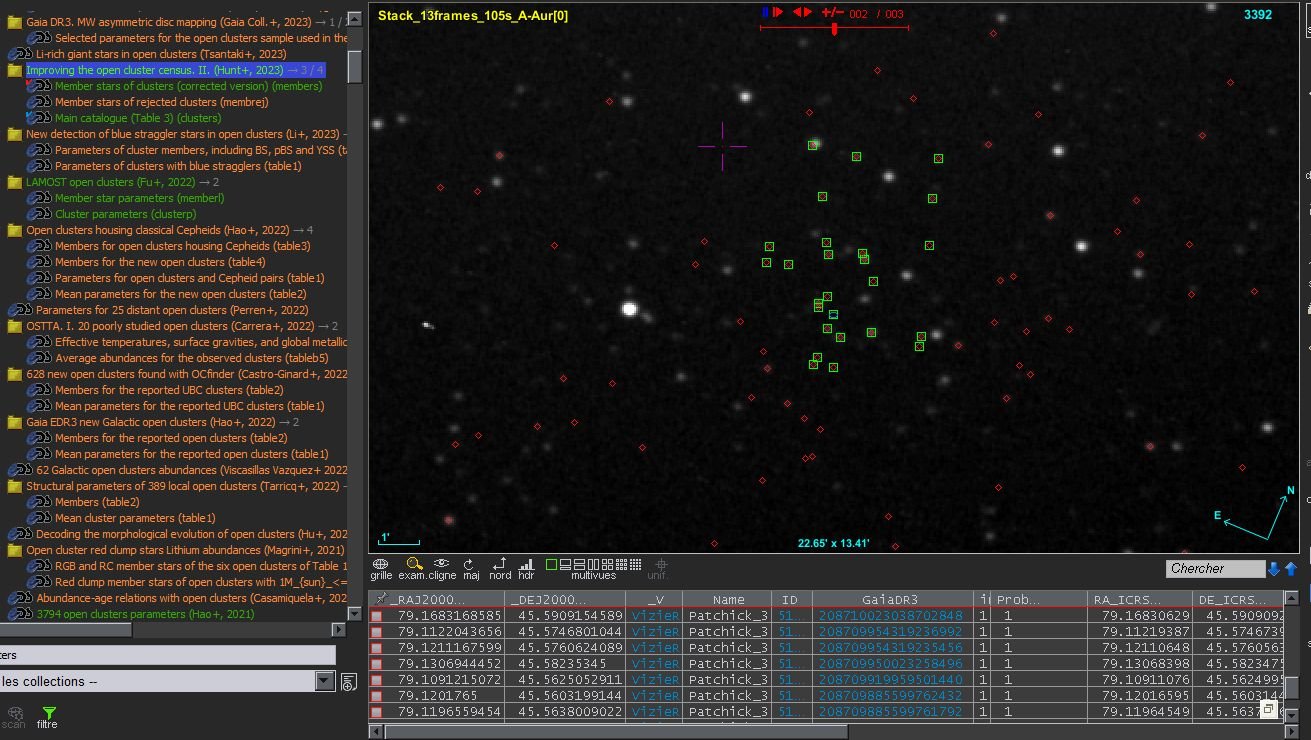

Dans le secteur de Capella quelques étoiles de l'amas ouvert Patchick_3

: Patchick3.jpg (213.95 Kio) Consulté 1658 fois

: Patchick3memb.jpg (51.32 Kio) Consulté 1658 fois

clouzot · Message par **clouzot** » 29 oct. 2023, 21:06

pejive a écrit : ↑
14 oct. 2023, 16:46
on peut aussi faire la résolution astrométrique à partir d'Aladin, mais c'est plus compliqué; cela fera peut-être l'objet d'un autre tuto...

Je suis preneur. La fenêtre d'astrométrie d'Aladin m'a fait tellement peur que je l'ai refermée aussi sec (j'ai compris qu'il fallait lui filer angle, échantillonnage en milliarcseconde/pixel et je ne sais plus quel autre truc)

pejive · Message par **pejive** » 29 oct. 2023, 22:02

clouzot a écrit : ↑
29 oct. 2023, 21:06

pejive a écrit : ↑
14 oct. 2023, 16:46
on peut aussi faire la résolution astrométrique à partir d'Aladin, mais c'est plus compliqué; cela fera peut-être l'objet d'un autre tuto...
Je suis preneur. La fenêtre d'astrométrie d'Aladin m'a fait tellement peur que je l'ai refermée aussi sec (j'ai compris qu'il fallait lui filer angle, échantillonnage en milliarcseconde/pixel et je ne sais plus quel autre truc)

Non non , il faut faire çà par coïncidence d'étoiles. C'est fastidieux mais çà marche. J'ai fait la démo là:
viewtopic.php?f=30&t=4124
Tous les tutos que j'ai trouvé sur le web font comme çà
