[Tuto] Calibration astrométrique avec Aladin

[pejive]

Il arrive qu' Astap (notamment) refuse de platesolver une image alors qu'on lui donne les coordonnées (champ trop faible, trop peu d'étoiles,..)
C'est un peu frustrant de ne pas pouvoir alors analyser l'image dans Aladin.
Une solution de secours existe: le DIY platesolve
Pour la démo je vais prendre une image facile à identifier, mais le principe est valable pour n'importe quel champ d'étoiles, pourvu que l'on ait réussi à le localiser dans DSS

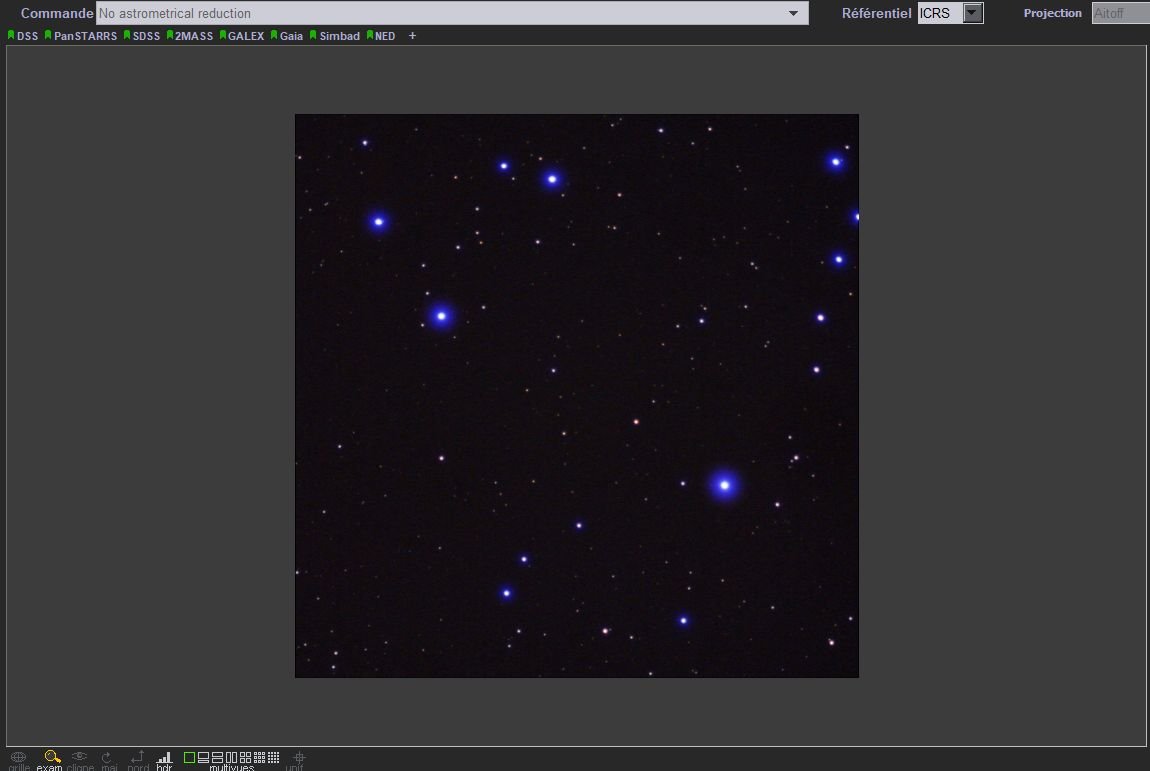

Si on ouvre cette image dans Aladin on n'a ni les coordonnées, ni l'orientation


On passe alors en mode multivues et on affiche à côté de notre image la portion du ciel concernée


On règle l'affichage de l'image DSS jusqu'à avoir approximativement le même champ

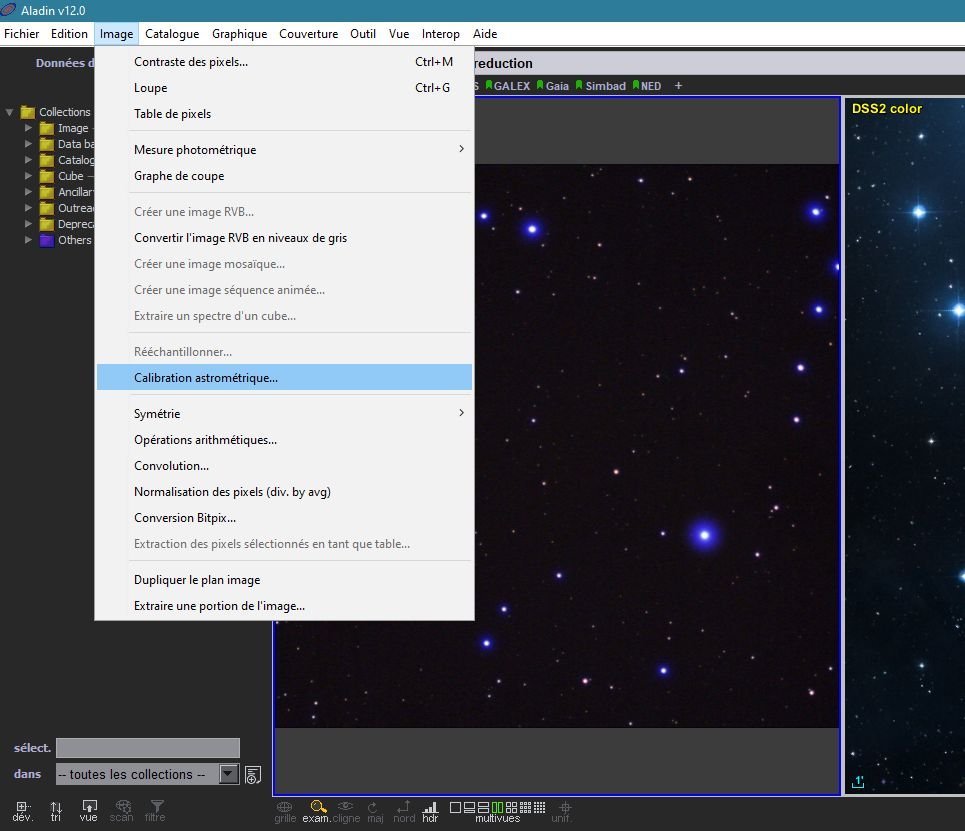

Cliquer sur Image ->Calibration astromètrique


Dans la fenêtre Calibration choisir la méthode "par correspondance d'étoiles"


Il va falloir alors : 1)cliquer sur une étoile de l'image non calibrée; les coordonnées x,y sont enregistrées
2)cliquer sur l'étoile correspondante de l'image DSS; les coordonnées Ascension droite et déclinaison sont notées


Y a plus qu'à renouveler l'opération (fastidieuse ) pour le plus grand nombre d'étoiles possible; (c'est ce que font les logiciels de platesolving)


Lorsqu'on s'estime satisfait (ou au bord de l'épuisement ) on clique sur "Créer"
Et là, miracle , notre image s'affiche avec coordonnées et orientation


On peut alors l'analyser par exemple avec le catalogue Simbad


On remarque que certaines étoiles sont mal positionnées; cela provient d'une calibration imparfaite et (ou) d'une distorsion importante de l'image

[pejive]

2e exemple sur un champ faible (25' x 15') "Astap not found"





[pejive]

Autres fonctionnalités
Orientation Nord en haut


Affichage des images avec la même échelle


Pour sauvegarder la calibration enregistrer le plan en *.fits


L'en-tête du fits visualisé avec Fitswork


L'AD en h m s s'obtient en faisant 30,872/15= 2,058 h décimales = 2h 03m 30s
