Antennes VHF pour réception satellites

Message par pejive » 18 févr. 2021, 14:50

But: réaliser une antenne pour les satellites météo sur 137 MHz; éventuellement une antenne pour l'écoute des échos de météores sur 143 MHz;
de telles antennes peuvent aussi être utilisées pour l'écoute du Soleil.

:idea: L'antenne Yagi c'est l'antenne "râteau" qui a connu son heure de gloire avec la télévision "hertzienne" d'abord avec la TV en bande III (VHF) et même ensuite avec la TV en bandes IV et V (UHF). Elle est est encore très utilisée par les radioamateurs et pour de nombreuses télécommunications.
Elle comporte un dipôle quart d'onde entouré d'un réflecteur et d'un ou plusieurs directeurs.
C'est une antenne directive, dont le gain et la directivité augmentent avec le nombre d'éléments.
Elle est sélective avec une bande passante de quelques MHz sous réserve d'utiliser un diamètre suffisant pour les éléments.
Inconvénients: les résultats s'obtiennent moyennant un ajustement des longueurs et des espacements des divers éléments; l'impédance de l' antenne au niveau du dipôle (qui est de 75 ohms pour un dipôle isolé) diminue lorsqu'on ajoute des éléments et dépend de leurs longueurs et de leurs espacements ! pour couronner le tout le rapport du diamètre des éléments à la longueur d'onde reçue nécessite une correction de la longueur des éléments !!
Heureusement il existe de nombreux logiciels permettant de calculer tout çà; mais on constate rapidement que les valeurs indiquées divergent beaucoup selon les auteurs.
si l'antenne a été optimisée pour donner un plus grand gain, les valeurs longueurs et espacements sont plus critiques.
Après diverses comparaisons je me suis finalement basé sur des valeurs moins critiques données dans un ouvrage ancien sur les antennes de télévision:
Antennes de télévision de F. Juster
Dans le même genre on pourra consulter également La pratique des antennes de C.Guilbert

:doh: Le problème de l'impédance
Une clé SDR a une impédance d'entrée de 50 ohms et reçoit du câble coaxial de même impédance.
Une antenne Yagi avec 3 ou 4 éléments va avoir une impédance de l'ordre de 20 ohms.
Pour la télévision qui utilise le standard 75 ohms l'astuce consiste à multiplier par 4 l'impédance en utilisant un dipôle replié (trombone); mais la fabrication d'un tel dipôle est plus compliquée.
En utilisant un dipôle non coupé en son milieu, il existe des systèmes d'adaptation d'impédance (gamma-match par exemple) mais leur réglage est délicat.
Si l'on reste sur l'idée du dipôle simple coupé en son milieu la meilleure solution est celle d'une ligne quart d'onde qui a la propriété de transformer les impédances selon la relation Z²= Z1*Z2 où Z est l'impédance de la ligne, Z1 et Z2 les impédances à raccorder.
Exemple: Z1=20 Z2=50 il faut Z=32
Mais comment faire facilement une ligne d'impédance 32 ohms ? Prenons deux morceaux de coaxial 75 ohms connectées en parallèle: çà fait 37,5 ohms
Si on met du coaxial 50 ohms à un bout on pourra connecter une antenne de 37,5*37,5/50= 28 ohms
même si on connecte une antenne de 19 ohms la désadaptation ne sera pas catastrophique.
Soit finalement pour 137 MHz: longueur d'onde dans le vide= 300/137=2,19m; longueur d'onde dans le coaxial (hé oui ce n'est pas la même!!) 0,66x2,19=1,445m
Le quart d'onde adaptateur doit avoir une longueur de 36cm
:eusa-think: Une antenne à 3 éléments
Les valeurs trouvées dans le livre cité plus haut sont
réflecteur: 150/F (une demi-onde) dipôle 143/F directeur 135/F
espacement réflecteur-dipôle 0,18*longueur d'onde dipôle-directeur 0,09*longueur d'onde
pour 137 MHz: réflecteur=1,095m dipôle =1,038m directeur= 0,985 m avec des espacements de 0,394 m et 0,197m
Le gain espéré pour une telle antenne est environ 5dB et son impédance est de l'ordre de 22 ohms

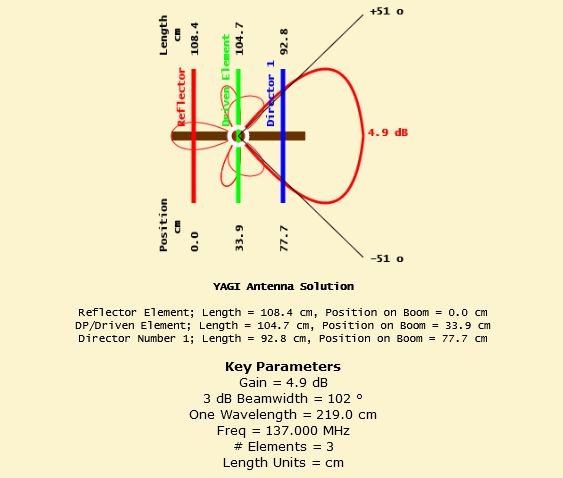

Je donne l'exemple suivant, issu d'un autre calculateur, pour illustrer sa directivité; (on notera les valeurs assez différentes des longueurs et espacements)

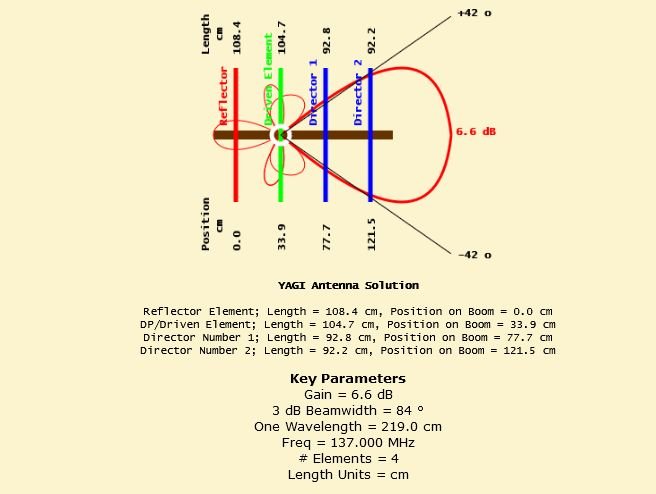

On peut éventuellement envisager de rajouter un 2e directeur sans modifier les 3 premiers éléments; il serait placé à 0,394m du 1er et sa longueur serait 0,969 m
On aurait alors quelques dB de gain supplémentaires, une plus grande directivité et l'impédance serait de 20 ohms
:arrow: De toutes façons il sera bon de prévoir un ajustement final, soit en déplaçant le dipôle , soit en déplaçant le ou les directeurs, soit en ajustant leur longueur.

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antenne Yagi VHF

Message par pejive » 18 févr. 2021, 14:50

Construction :tools-hammerdrill:

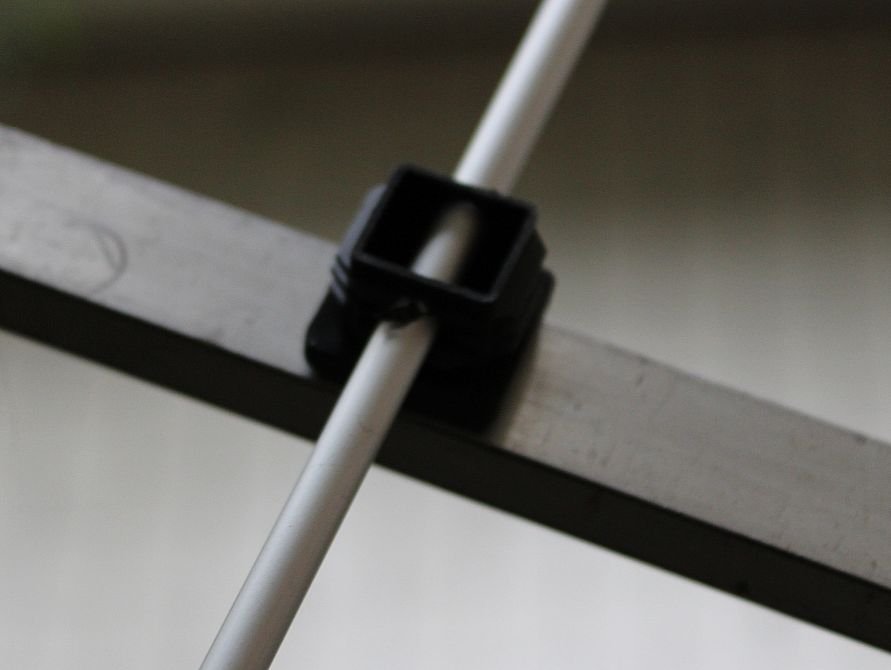

J'ai privilégié la légéreté, le sans soudure et le matériel disponible dans mes fonds de garage, éventuellement au rayon radioastronomie du bricomachin le plus proche :mrgreen:
tubes d'aluminium de 6mm de diamètre, tiges de laiton de 4mm, embouts carrés en plastique pour pieds de chaise,...
Pour allonger les éléments réflecteur et dipôle, j'ai fait un assemblage par vissage, après taraudage et filetage M4
Si l'antenne doit rester à l'extérieur l'assemblage laiton-aluminium est déconseillé (risque de corrosion); utiliser de la tige d'alu.
Le montage du dipôle demande un peu plus d'efforts; on voit le départ du câble adaptateur quart d'onde 37,5 ohms
On doit pouvoir mieux faire :D
Attention la longueur du dipôle s'entend en tenant compte de l'espace entre les 2 brins
L'antenne prête à fonctionner direction Sud (le treillis est en bois :mrgreen: donc les ondes doivent passer à travers)

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antenne Yagi VHF

Message par pejive » 18 févr. 2021, 14:51

Version 4 éléments en cours d'expérimentation:

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antenne Yagi VHF

Message par pejive » 04 juin 2021, 15:49

La version 4 éléments n'apporte rien de significatif à part une difficulté de manoeuvre en espace restreint.
La 3 éléments testée depuis plusieurs semaines fonctionne bien; seul défaut: l'adaptation d'impédance et la symétrisation qui nécessitent beaucoup de soudures, et compliquent l'isolement.

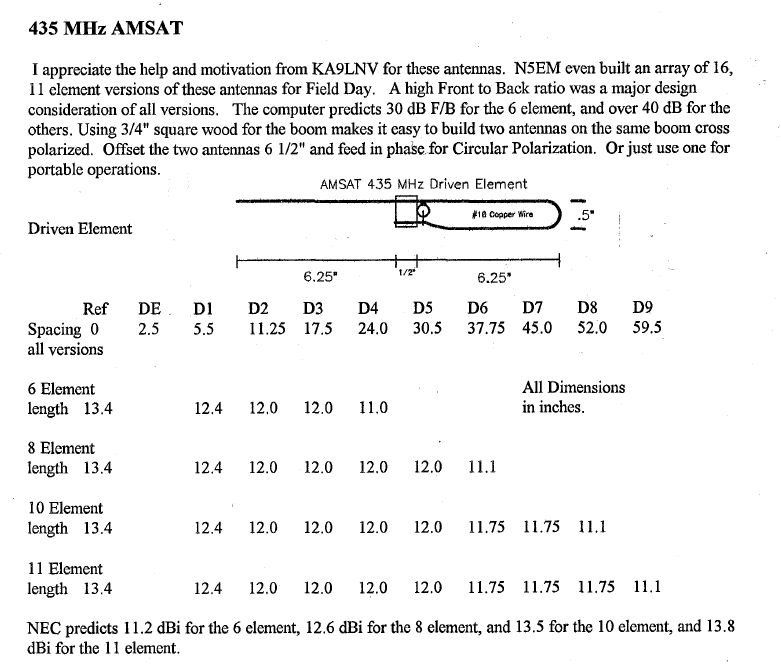

Je viens de découvrir une Yagi originale et peu connue, qui permet de simplifier la connexion grâce à un simple demi-trombone
Version UHF, mais l'auteur en a réalisé pour diverses fréquences.

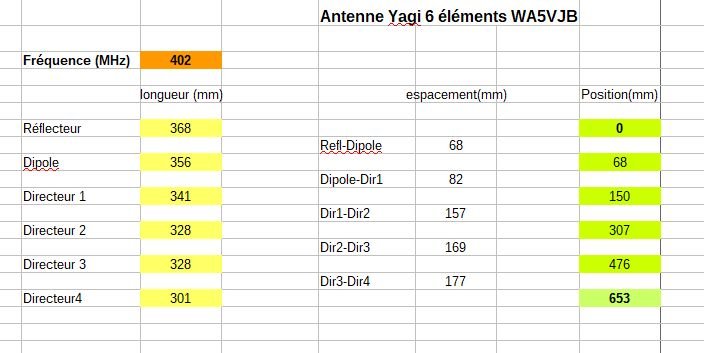

Dans un premier temps, après conversion des pouces en millimètres j'ai calculé une version 402MHz utilisable en radioastronomie ou pour les sondes météo,

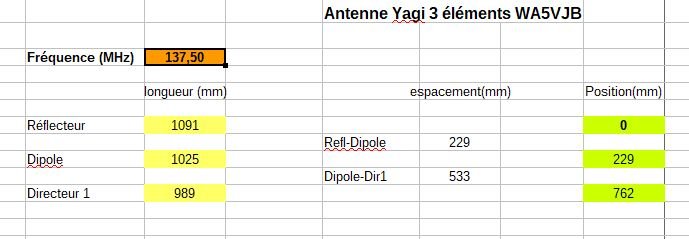

A partir de la version 3 éléments 144MHz j'ai recalculé une 3 éléments pour le 137 MHz
Légèrement plus longue que ma 1ère réalisation. Le demi-trombone est peut-être plus délicat à réaliser sur cette fréquence...

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antennes pour réception satellite VHF

Message par pejive » 18 mai 2024, 08:08

Une antenne QFH qui me plait beaucoup :) (J'utilise beaucoup de tiges d'alu rondes ou plates)
Bricocasto style, quasiment sans soudures :dance:
https://sdr-es.com/construccion-antena-qfh-137/
Une réalisation du même genre
dimensions (normalement il faut ajuster avec un analyseur d'antennes comme indiqué dans le lien ci-dessus)
edit: en l'absence d'appareil de contrôle on ne peut que se référer au calculateur de John Coppens et espérer tomber dans le bon créneau
https://www.jcoppens.com/ant/qfh/calc.en.php

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antenne Yagi VHF

Message par pejive » 18 mai 2024, 09:29

J'ai mis ici ce qui concerne l'antenne Yagi, qui me donne satisfaction depuis de nombreux mois.
Je laisse de côté l'antenne Ground-plane plutôt décevante pour la réception satellite

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antennes VHF pour réception satellites

Message par pejive » 18 mai 2024, 09:49

Une antenne QFH en mode filaire
http://www.g4ilo.com/qfh.html

Avatar de l’utilisateur
Cepadyes
Messages : 142
Inscription : 24 oct. 2023, 08:23

Antennes VHF pour réception satellites

Message par Cepadyes » 18 mai 2024, 12:36

pejive a écrit :
18 mai 2024, 09:29
J'ai mis ici ce qui concerne l'antenne Yagi, qui me donne satisfaction depuis de nombreux mois.
Je laisse de côté l'antenne Ground-plane plutôt décevante pour la réception satellite
Tu as pu utiliser l'antenne ground plane pour détecter des reflets de GRAVES ? Si oui, est-ce qu'elle t'a satisfait ?

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antennes VHF pour réception satellites

Message par pejive » 18 mai 2024, 13:26

J'avais essayé, pas convaincu.
J'ai toujours constaté que çà marchait mieux avec une Yagi, ou même un simple dipôle en V
Mais il faut dire que mes antennes ne sont pas dégagées, beaucoup de murs plus ou moins ferraillés autour.
Ma localisation n'est pas optimale non plus pour recevoir GRAVES par réflexion

astrometeo974
Messages : 12
Inscription : 02 mai 2024, 23:09
Localisation : TREBES FRANCE

Antennes VHF pour réception satellites

Message par astrometeo974 » 18 mai 2024, 18:35

Bonjour
Informations et photos concernant mon antenne QFH réalisée voilà plus de 15 ans qui a résistée aux cyclones de la réunion et est installée en métropole depuis 2013.
Pour info le coaxial fait près de 15m.
Deux liens pour la construction:

www.jcoppens.com/ant/qfh/calc.en.php
www.jcoppens.com/ant/qfh/fotos2.en.php

et quelques photos de ma réalisation

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antennes VHF pour réception satellites

Message par pejive » 18 mai 2024, 18:50

C'est la version "plombier" :)
@bemo47 en a fait une comme çà il y a4 ans ;
c'est le pionnier de Meteor sur notre site :D
viewtopic.php?f=36&t=1022

Avatar de l’utilisateur
bemo47
Messages : 5040
Inscription : 04 mai 2019, 00:23
Localisation : Lot et Garonne

Antennes VHF pour réception satellites

Message par bemo47 » 19 mai 2024, 13:11

pejive a écrit :
18 mai 2024, 18:50
C'est la version "plombier" :)
@bemo47 en a fait une comme çà il y a4 ans ;
c'est le pionnier de Meteor sur notre site :D
viewtopic.php?f=36&t=1022
haha, souvenirs, souvenirs, et en plus elle fonctionnait pas trop mal !!!!

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antennes VHF pour réception satellites

Message par pejive » 12 oct. 2024, 11:15

Un autre modèle d'antenne de réception satellite: l'antenne Turnstile ou Tourniquet
On trouve plusieurs variantes, celle-ci me paraît intéressante car les adaptations d'impédance sont réalisables avec des tronçons de câbles coaxiaux classiques 75 ohm et 50 ohm,
pour une impédance finale de 50 ohm
https://officinahf.jimdofree.com/antenn ... turnstile/
On admet pour le câble RG58 (50 ohm) un coefficient de propagation de 0,66 ce qui justifie les 35cm pour un quart de longueur d'onde
Le tronçon de 72 cm est demi-onde, pour assurer la mise en phase des signaux reçus par les 2 dipôles.
Pour les câbles TV 75 ohms c'est très variable selon les modèles; pour le câble classique à isolant plein on a aussi 0,66
Les 43cm indiqués sur le schéma correspondraient à un coefficient de propagation de 0,79

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antennes VHF pour réception satellites

Message par pejive » 28 oct. 2024, 17:24

Pour les bricoleurs expérimentateurs ;) l'antenne Moxon et sa version "turnstile" pour les satellites
C'est une espèce de Yagi à 2 éléments dont les extrêmités du dipôle et du réflecteur ont été repliées, d'où un encombrement moindre.
Utilisée en HF, VHF et même SHF
Elle offre quelques dB de gain dans le plan horizontal et aussi dans le plan vertical, d'où l'intérêt d'associer 2 antennes à 90° pour la réception satellites.
Impédance 50 ohms ce qui permet de connecter directement un câble coaxial, avec éventuellement un "choke balun" réalisé par quelques tours de coaxial comme dans l'antenne QFH, ou bien un balun 1/1 sur tore de ferrite (un peu compliqué à câbler mais réalisable).
On trouve des calculateurs sur le web. Les dimensions dépendent du diamètre du tube ou du fil utilisé; la bande passante semble assez étroite.
Pour la bande 137 MHz l'antenne occupe un rectangle d'environ 80 x 30 cm, bien moins encombrant que ma Yagi 3 éléments
Exemple de réalisation:
http://f1rzv.free.fr/moxon/
Une version "turnstile"
http://on5au.be/content/a10/vhf/ms2.html

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antennes VHF pour réception satellites

Message par pejive » 29 oct. 2024, 15:29

On trouve des valeurs un peu différentes pour la longueur du rectangle Moxon selon les calculateurs.
Compte-tenu de mon stock de bouts de tubes d'alu de 6mm de diamètre, je vais tenter la construction sur cette base:
moxon137b .jpg
moxon137b .jpg (32.54 Kio) Consulté 5683 fois
Le réflecteur devrait avoir une longueur de 1034mm ce qui est peu pratique , vu que l'on trouve seulement des 1m de long chez Bricomachin :(
Je vais le réaliser avec 2 morceaux de 560mm...
:tools-hammerdrill:

pejive
Messages : 11138
Inscription : 09 avr. 2019, 05:43
Localisation : 33

Antennes VHF pour réception satellites

Message par pejive » 08 janv. 2025, 11:42

Un petit appareil qui devrait me permettre d'ajuster mes antennes; accessible maintenant à un prix dérisoire

Avatar de l’utilisateur
Cepadyes
Messages : 142
Inscription : 24 oct. 2023, 08:23

Antennes VHF pour réception satellites

Message par Cepadyes » 08 janv. 2025, 17:54

pejive a écrit :
08 janv. 2025, 11:42
Un petit appareil qui devrait me permettre d'ajuster mes antennes; accessible maintenant à un prix dérisoire
Wow effectivement c'est dérisoire, même pour une mesure approximative ça reste un outil essentiel. Très bon achat, tu nous en donnera des nouvelles ?
