Maxland a écrit : ↑25 juil. 2024, 00:16
@John Mc Burn Superbe.
tu pourrais détailler le Setup pour un newbee comme moi? Merci déjà

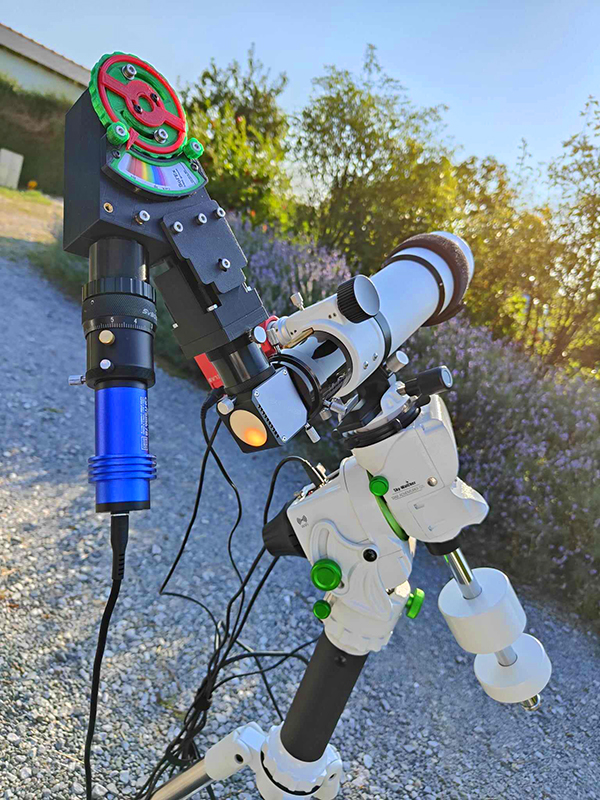

La lunette est une TS 70/420 ED, équipée avec une motorisation de focuser Sesto Senso ll.
Un helioscope (prisme de Herschel) 1.25" est monté dans le porte oculaire pour diminuer drastiquement le flux solaire, et ça a l'avantage de polariser sa lumière.
Le spectroheliographe (un sol'ex) est monté a la sortie de l'helioscope, dans lequel prend place une QHY678M.
Le tout est monté sur une star adventurer GTI (Skywatcher), et piloté via un mini pc.
Voici le schéma de principe du spectroheliographe :
- Screenshot_2024-07-25-07-28-32-13_99c04817c0de5652397fc8b56c3b3817.jpg (186.86 Kio) Consulté 1132 fois
On sélectionne et on isole la longueur d'onde dans laquelle on veut observer, en parcourant le spectre solaire avec la roue de réglage du réseau et en faisant un ROI sur la bande concernée, et on va ensuite placer le disque solaire devant la fente du spectro (4.5mm de haut et 10 microns de large).
On effectue un balayage complet du disque solaire devant la fente en déplaçant l'axe AD( ici a 8x la vitesse siderale).
- Screenshot_2024-07-25-07-35-11-12_99c04817c0de5652397fc8b56c3b3817.jpg (286.05 Kio) Consulté 1132 fois
L'acquisition se fait en mode ''planétaire'', ici a environ 175fps et 5.69ms en expo ( il faut trouver la bonne recette par rapport a l'échantillonnage final, la vitesse d'acquisition et la vitesse de balayage, pour avoir un soleil rond plutôt qu'une patate).
On se retrouve avec un .ser qu'on envoie dans le soft Inti, soft qui va reconstruite ligne par ligne la surface du soleil.
Beaucoup de paramètres influent sur le résultat final. La qualité du seeing bien sûr, mais aussi le vent qui peut dégrader le balayage, la mise au point, la qualité du déplacement de la monture, et les paramètres d'acquisition qui doivent être très précis pour rester dans l'étroite fenêtre de travail du logiciel de reconstruction.
https://observations-solaires.obspm.fr/ ... 1529074047
petite vidéo qui montre bien le principe d'acquisition par balayage devant la fente.
