Project collectif a base d'un Gen 1 P 8079HP

ouki · Message par **ouki** » 19 oct. 2019, 09:02

Merci joko vais aller voir.
@turbojf est attendu au rayon plomberie merci

Dis moi j'espère que tu nous mettra ton 8079 sur le 300 heinnn

Stp stp........

turbojf · Message par **turbojf** » 19 oct. 2019, 09:16

Les raccords PVC, ça peut se monter sur un chauffe-eau de 300mm. On verra.
Can we fit PVC coupling on a 300mm water boiler?

We will see.

ouki · Message par **ouki** » 19 oct. 2019, 09:17

kawa a écrit : ↑
16 oct. 2019, 00:30
Il y a un sujet ouvert depuis hier sur CloudyNights concernant le GEN1 P8079HP :

Ben j'ai tenté un coup j'ai publié un lien pour notre projet

On verra bien car en théorie je n'ai pas le droit.
Mais nous devons avancer et un petit partage international ne peux pas faire de mal non.....

ouki · Message par **ouki** » 19 oct. 2019, 09:18

De toutes façons suis un sale gosse de l'astro

ouki · Message par **ouki** » 19 oct. 2019, 09:19

Et en plus je flood

turbojf · Message par **turbojf** » 19 oct. 2019, 12:00

God save the Queen, ça y'est, ma commande vient d'arriver.

: queen.jpg (71.12 Kio) Consulté 5224 fois

: tube3vues.JPG (52.21 Kio) Consulté 5224 fois

ouki · Message par **ouki** » 19 oct. 2019, 12:16

Yessssssss go go go

Lambda · Message par **Lambda** » 19 oct. 2019, 12:52

Salut les amis!

Turbojf, super chouette! fonce, fonce, oui, mais sans trop te presser quand meme!

Potasse et eclate toi bien avec tes premiers essais... que tu nous montrera, bien sur....

Ca bouillonne, ici.... Lambda, etre tres content!

a+,
Lambda

ouki · Message par **ouki** » 20 oct. 2019, 08:24

Alors comme je suis tombé du lit petit test pour un renvoi coudé je pense que c'est jouable.
Le problème c'est qu'il faudrait une lentille relais a intégré dans le chemin optique

ça dépasse mes humbles compétences.
Sinon peux etre un renvoi de viseur reflex ?????

Mais j'en ai pooooo

manu33 · Message par **manu33** » 21 oct. 2019, 22:25

Salut Les ptis gars, micro session ce Soir avec le C9 sur Heq5,
Entre les nuages, pas simple mais tenté a F10 ce soir, la Heq5 est trop chargée pour portée tout ce bazar, ca passe mais trop juste...
Sinon, la tube a F10 fonctionne avec un renvoi coudé, la scintillation n'est vraiment pas gênante, même a F10!!!
Tres rapide car a l'arrache, le Classique M57, la blinking Nebula bien brillante, la centrale était un vrai phare, M57 visible mais tres jolie car dans le ciel un poil brumeux et dans la pollution lumineuse, c'est encourageant même sur un site "classique" péri-urbain,
J'ai également tenté le réducteur 6.3, il ne passe pas avec le renvoi coudé derrière, trop de tirage, par contre,avec un tube au fesse coulant 2", ca passe , mais bonjour la position!!
Pas pu tester le réducteur 3.3, les nuages arrivaient.
c'est tres confortable avec le renvoi coudé , forcement, il faudrait trouver une combine mécanique pour limiter le tirage sur un renvoi coudé

Bons tests les copains

Manu

ouki · Message par **ouki** » 21 oct. 2019, 22:56

Tainnnnnnn manu c'est engagent tout ça.
Ici impossible de faire quoi que ce soit avec le temps pourri grrrrr4rr

manu33 · Message par **manu33** » 22 oct. 2019, 20:07

Manu

ouki · Message par **ouki** » 22 oct. 2019, 20:52

Tentateur

Tain ça doit donner grave.
T'imagine la conception ,l'alignement collimation mise au point

Je prends mes 3 Jokers...
Mais je dis BRAVO

Guimby · Message par **Guimby** » 22 oct. 2019, 21:55

@ouki J'imagine qu'avec deux c8... Et deux tubes intensificateurs...

(Le garage de cet homme est une dépendance d'ebay)

ouki · Message par **ouki** » 22 oct. 2019, 22:15

On vas quand même faire simple dans le compliqué.

ouki a écrit : ↑
22 oct. 2019, 20:52
(Le garage de cet homme est une dépendance d'ebay)

Et bien pas du tout

Y a aussi le bureau le garage et une partie du salon annexé.

Mais que des bonne affaires ou sauvetage vintage.

En même temps j'ai plus que ça donc le budget annuel du nautisme est reafecté a l'astro et une place au port ça coute et a fond perdu donc je suis largement gagnant.

L'amusement et le forum c'est un peu ma prime

Bon restaurant fermé pour cause de déluge

Suis dans le bureau en train de dobsomiser les tubes.

J'ai pas trop envie de monter le bazar sur les eq5

De toute façon ca va faire haut pour observer.

3 planches 1heures et c'est bon.

ouki · Message par **ouki** » 30 oct. 2019, 10:23

Dernière avancée on peux mettre en théorie un renvoi coudé .
Recette :

Côté intensificateur le 80 a f1,7 inversé + renvoi coudé en 2 pouces + oculaire en 2 pouces ici le 32 70 CA PASSE COOOOLLLL

Le backfocus focus est assez important et reste a trouver le moyen de fixer tout ça

ouki · Message par **ouki** » 30 oct. 2019, 10:28

Houla je viens de tester avec un vieux zoom 35/80 on peux faire plein de truc yessssss de nouveaux horizons souples d'utilisation .

Ouki

Lambda · Message par **Lambda** » 30 oct. 2019, 12:14

Génial Olivier!

Par contre, une question, tu visualises directo à l'oculaire, comme ça??? manque pas une optique supplémentaire, côté observateur, pour permettre l'accomodation à l'infini??

Ou alors, tu fais bosser le 80/1.7 monté à l'envers en mode "Macro"?

Il me plait bien ton montage! je suis ça avec intérêt...

à+!
Lambda

ouki · Message par **ouki** » 30 oct. 2019, 15:06

Je te confirmerais tout ça avec côtes.

J'ai fait un test avec un vieux zoom 35/80 montage idem a l'envers et meme chemin .

C'est complètement deroutant on traval a l'envers on ne sais plus qui règle quoi a force

Idem ca passe .

Donc j'ai focaliser en visuel sur ma cible favorite une piece de 2 euros même taille que le capteur.

Donc fort de ca rien n'empêche d'imager en afocale je pense suis sur qu'on peux le faire au foyer en virant le 2emme tube de coulant.

Mais tout ça fait encore beaucoup de tests....
Ouki

ouki · Message par **ouki** » 31 oct. 2019, 02:23

@Lambda aller j'ai sorti tout le bazar et l'intensificateur.

Test fait a la main le tout plus ou moins callé sur la table de jardin
Je remets la photo

Pour le second test j'ai revisser le coulant male.
J'ai pris donc:
mon zoom 35/135 A L'ENVERS
Un rc 2" complet non modifié

Et un oculaire 32mm 70
C'est tout.
Aucune modification.
Mise au point sais plus trop.

le principe ben c'est inversé
Plus tu vas vers la petite focale plus tu zoom enfin ce n'est pas tout à fait exact cela te permet de rapprocher la chaine optique donc de grossir (de faire de la macro tout simplement )

Évidemment ce n'est pas simple car il faut déplacer la chaine optiques (que je vais appeler secondaire celle de la vision )
La mise au point est utilisable.

Donc en effet je te confirme que cela fonctionne.
J'ai tester sans renvoi coudé en ligne donc et bien entendu ben le même résultat bien entendu.

Mais de mémoire tu as tout pour reproduire cette chaine optique.

Pas d'optiques en plus pas de lentilles en moins.

Maintenant faut voir comment utiliser au mieux ve montage et fixer le bazar

C'est bien une optique relais mais les deux optiques sont séparés d'un espace égal en fait a la longueur du renvoi coudé.

En fait je découvre doucement le principe.

2 grandes nouveautés pour ma part j'ai réussi a grosir pas mal l'ecran de l'intensificateur c'est interressant.

Et deuxième point en allant vers les grandes focale s il faut reculer le système pour la mise au point je me demandais si cela permettrait d'attraper un foyer inaccessible en profondeur sujet que je trouve intéressant.

Bouuuuu j'ai les neurones en compote.

Bon on vas pas ce mentir avec une focale fixe c'est plus simple

Lambda · Message par **Lambda** » 31 oct. 2019, 14:12

Oki Olivier, je vois ce que tu fais... en mode macro, en acceptant de deplacer soit la seconde lentille, voir le bloc tout entier, c'est en effet possible ainsi. On est plus vraiment en mode "afocal" alors, mais ça marche....

à suivre!

Tiens, à essayer aussi, de récupérer une loupe binoculaire sur pied, et de récupérer la tête pour observer l'écran, version PVS7...

Genre un truc comme cela...

https://www.jeulin.fr/loupe-binoculaire ... 71267.html

ou en version coudée....

à+,
Lambda

pejive · Message par **pejive** » 31 oct. 2019, 14:58

Je ne pense pas qu'il soit intéressant d'utiliser un objectif photo si au bout on observe avec un oculaire; çà ne va qu'allonger la distance écran-oculaire.
J'ai un 35mm sous la main il ne peut mettre au point qu' à 80cm ce qui fait environ 85cm entre l'écran du tube et le plan focal de l'oculaire

Il vaudrait mieux employer en 1ère optique un oculaire; en 2" çà ne doit pas poser de problèmes de champ?
Par exemple avec un 40mm et une distance de 18cm seulement on a déjà un grandissement de x2

Lambda · Message par **Lambda** » 31 oct. 2019, 15:27

Vu comme cela, tu as raison, Pejive... Le rendement du truc serait pitoyable (distribution lambertienne de l'écran)

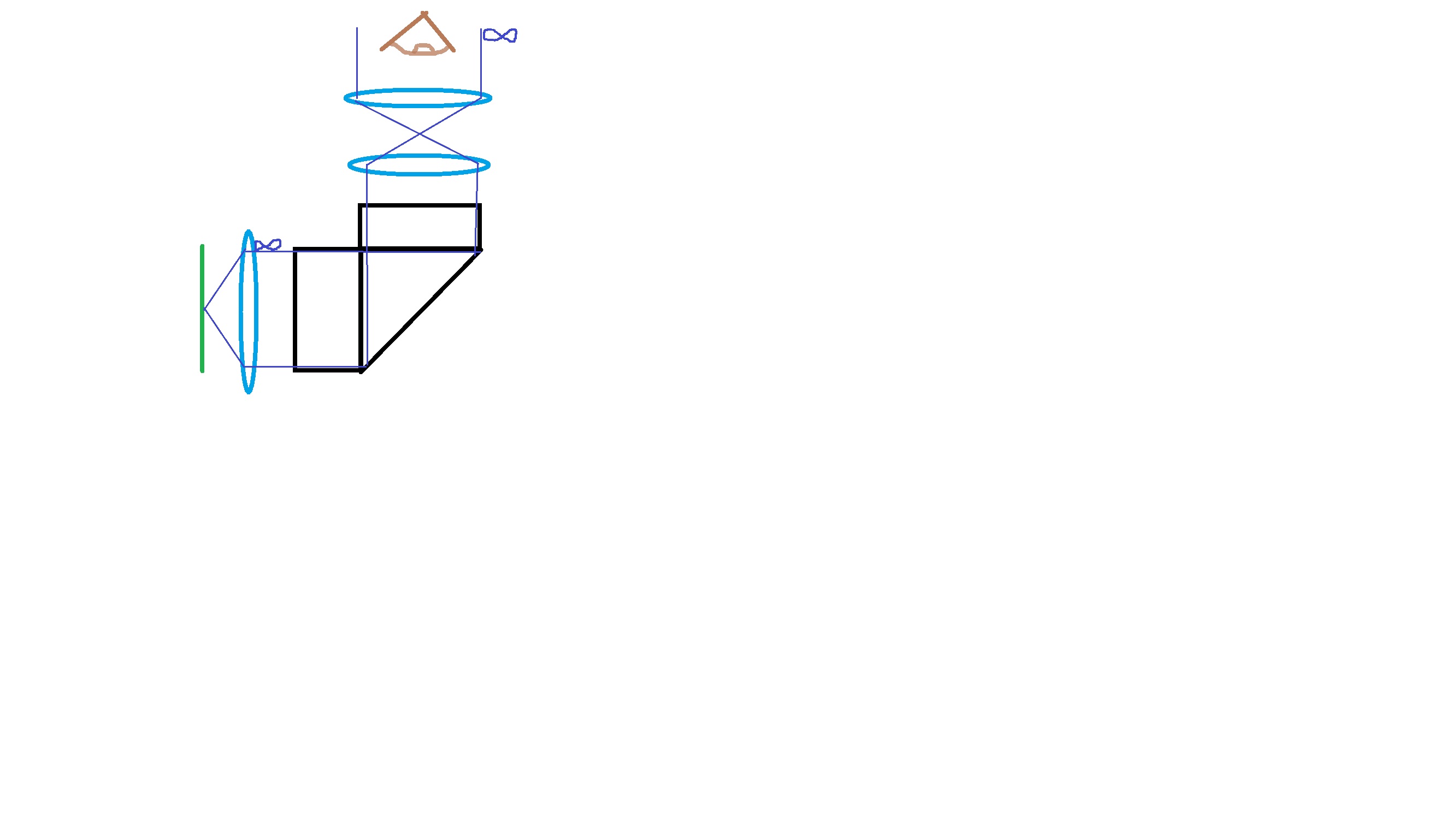

Initialement, le projet d'Olivier, je le voyais plutôt comme cela:

Avec la lentille côté écran très ouverte et couvrant tout la section efficace circulaire du miroir.

Après, le premier objectif (côté écran) si tu l'utilises à l'envers, même en mode "macro" (distance écran-lentille arrière très légèrement supérieure à la distance de mise au point normale de l'objectif entre sa lentille arrière et le film de peloch), on doit alors projeter un faisceau pas loin d'être parallèle/à l'infini et donc de directement regarder dedans à l'oeil avec un effort d'accomodation nul en reculant plus ou moins son oeil sur le RC.... du coup plus... :/)
Maintenant, gros risqué alors de se retrouver avec une image nette mais un champ rikiki....

D'ou plutôt l'idée de base dans le crobar du dessus....

Mais là, je sais pas si on parle forcéemt de la même chose...

Je sais que cela peut-être un peu chiant, mais peut-être ne cours de nos discussions, se serait pas mal de faire des petits schémas, même grisbouillis, pour illustrer nos dires et bien se comprendre...

à+,
Lambda

pejive · Message par **pejive** » 31 oct. 2019, 17:11

Je suis d'accord avec ce schéma: 2 objectifs en afocal + 1 oculaire.
Mais si le système d'Olivier fonctionne pourquoi pas...(je crois que c'est un coup de bol dû à l'emploi de 2 zooms

)

ouki · Message par **ouki** » 01 nov. 2019, 02:13

pejive a écrit : ↑
31 oct. 2019, 17:11
Je suis d'accord avec ce schéma: 2 objectifs en afocal + 1 oculaire.
Mais si le système d'Olivier fonctionne pourquoi pas...(je crois que c'est un coup de bol dû à l'emploi de 2 zooms )

Salut les copains content de te voir ici Pierre.
Et désolé de jouer le sale gosse de l'optique.

En fait j'ai tenter plein de combinaisons avec ce dont je disposais pour avoir un résultat acceptable sans rien dépenser.

Concernant le coup de bol ben non en fait.

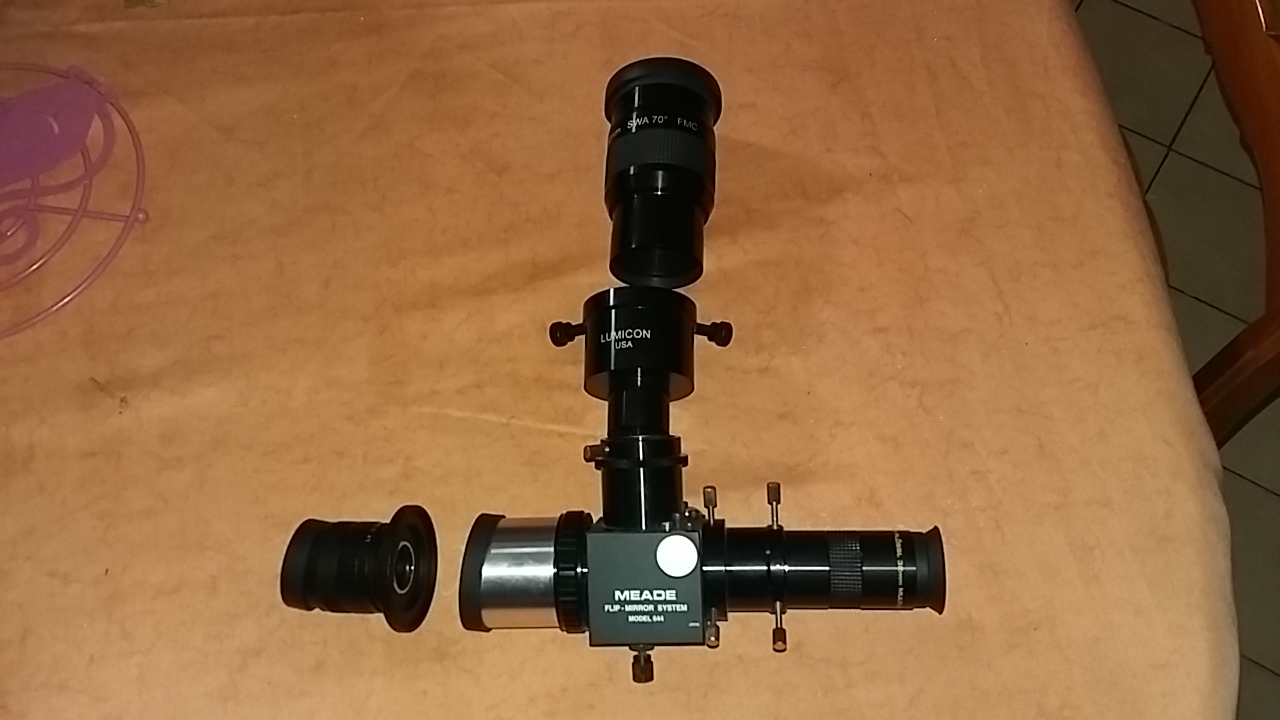

J'ai carrément sortie l'artillerie bien lourde.

Flip miror en 1,25
"Augmentateur" de coulant de 1,25 à 2"
Oui je sais ça ne court pas les rues ce truc j'ai bien dit "Augmentateur "
Un objectif au format c/cs ccdtv de 50mm de focale DONC FIXE TOUJOURS A L'ENVERS.

A sortie j'ai testé mon fidele 32/70 en 2" un let 28 en 2"
Et un meade 32 en 1,25.

Ben j'obtient le même résultat, tout pareil.

Mais c'est nettement plus simple a utiliser.

Mon seul soucis c'est un grossissement un poil trop fort

En fait plein de leviers d'action soit la focale de l'objectifs soit la focale de l'oculaire et bien sur le tirage entre les 2 (plus de tirage=de grossissement )

En fait suis un peu court en focale d'oculaire.

J'avais fait un test avec barlow et rdf mais impossible.
Je vais retenter.
Sortir les Hyperions et les zoom astros également.

Ouki
