SDL-RTR reçu...

[bemo47]

et la dipole crache toujours à donf encore des coupures, notamment à verticale ou proche, mais belles images !!!

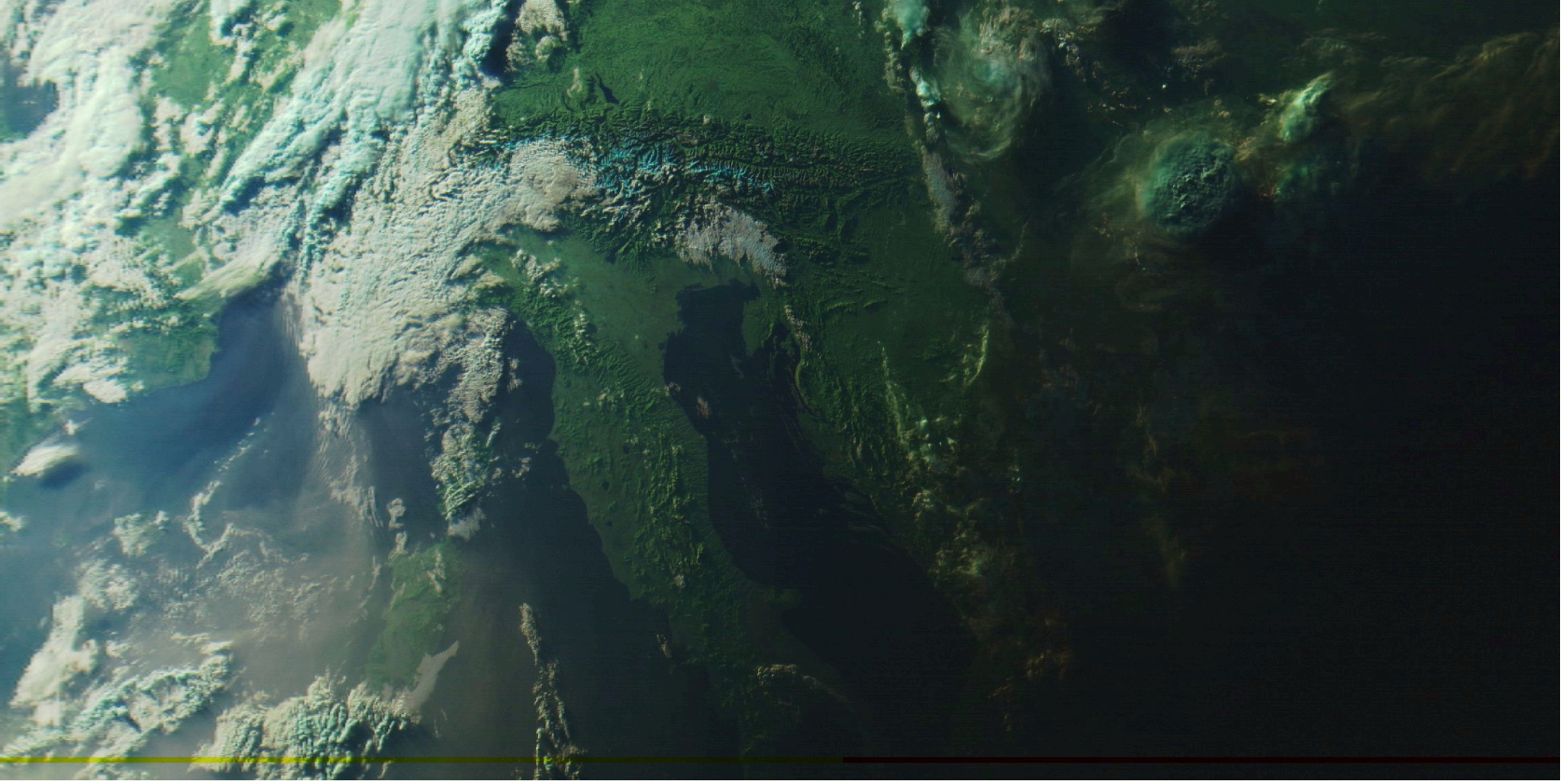

METEOR M2 ce soir, 20h13, vue globale d'abord, puis image suivante détail sur l'Italie qui entre dans la nuit, les Alpes, la France/Espagne à gauche en haut, puis la suivante, je pense que c'est le Danemark au centre sous les nuages, la Baltique à droite, la suède..

autre version du document de construction de cette antenne avec quelques détails sur les cables, les pertes, et les isolations d'alimentation @Lambda
https://f3cjnepal.wordpress.com/2018/12 ... x-sat-diy/


[kawa]

on voit bien que l'on est dans la purée

[pejive]

Avec NOAA je n'arrive qu'à avoir des cartes sans nuages; il doit manquer des données.
Il faudra que je retente Meteor.

[bemo47]

Avec NOAA je n'arrive qu'à avoir des cartes sans nuages; il doit manquer des données.
Il faudra que je retente Meteor.

Meteor il faut le démodulateur et éventuellement le DDE tracking si tu veux être précis et automatique, mais le démodulateur est obligatoire

[bemo47]

superbe passe à 21h52 mais la nuit est bien avancée et surtout les éclairs d'orage sont là et même sur l'image !!!
là il y a certainement l'Espagne, la France, UK, et même l'Islande.... enfin on voit rien...

mais moralité quand il y a de l'orage on ne décode pas les photos satellites !!!


[pejive]

on n'y VA plus rien on se croirait au mois de novembre

[bemo47]

une des plus grandes images reçues ce soir lors du passage de 21h32, un peu tard, et couverture nuageuse impressionnante...
j'ai essayé d'en faire une N&B et elle montre une superbe définition, la version couleur a beaucoup d'irisations, mais peut être dues à la lumière rasante de l'arrivée de la nuit.

et une d'hier en version N&B

le sud de la France est quand même pas mal ici

[bemo47]

à défaut de pouvoir prendre le ciel, on fait des photos de la planète Terre....
Méditerranée ce matin 10h

[pejive]

Beaucoup utilisent un préampli VHF
http://metsat.gogan.org/
J'ai vu aussi, je ne sais plus où, une antenne double V-dipôle

[bemo47]

Beaucoup utilisent un préampli VHF
http://metsat.gogan.org/
J'ai vu aussi, je ne sais plus où, une antenne double V-dipôle

ici peut etre ?

https://www.youtube.com/watch?v=Gb3yzNKzM6c

[pejive]

Non ce n'était pas une vidéo. J'aimerais bien savoir quelle est l'impédance de cette antenne et comment sont connectés les brins...

[pejive]

Ciel couvert? no problem
https://www.reddit.com/user/r2cloud/

[bemo47]

ah oui, j'ai vu celle là aussi, carrément sur une monture .. mais il espère un suivi vitesse satellite ?

[pejive]

https://sites.google.com/site/lowpowerr ... -impedance
donc avec l'angle de 120° on approche les 50 ohms d'impédance; ce qui explique que le câble coaxial soit connecté directement.
Mais si on met 2 V-dipoles il va falloir adapter les impédances; avec un bout de coaxial 75 ohms de longueur 36cm ( pour 137 MHz) l'impédance est ramenée à 112 ohms pour chaque antenne; on les connecte en parallèle et çà donne 56 ohms

[bemo47]

mais quel est l'avantage du double V ?

[pejive]

sans doute plus omnidirectionnel si l'un est orienté N-S et l'autre E-W; mais si les 2 sont N-S et S-N çà doit donner un peu plus de signal

[bemo47]

ah ok, j'ai déjà 30db de signal, alors qu'avec la QFH je n'avais que 20db au mieux, par contre il y a toujours quelques trous de réception, mails un ampli LNA serait bien aussi, éventuellement avec filtre.
quoique il y a très peu de parasites avec cette dipole

[bemo47]

@pejive petite remarque sur cette antenne dipole simple qui marche à merveille ! puisque son signale est très propre, presque aucun pics parasites, niveau global du bruit nettement plus bas qu'avant, elle n'a donc pas vraiment besoin d'un filtre si je comprends bien, c'est la polarisation horizontale qui joue le rôle de filtre non ? et en plus si on mets un ampli LNA, vu que le signal de départ est propre, ça devrait donner de bons résultats ?

[ouki]

Tainnnnnnnn les gars vous avez bossé comme des fous .
Wahouuuuuuuu

Surtout ne lâchez rien SUPERRRRRRR

[pejive]

@pejive petite remarque sur cette antenne dipole simple qui marche à merveille ! puisque son signal est très propre, presque aucun pics parasites, niveau global du bruit nettement plus bas qu'avant, elle n'a donc pas vraiment besoin d'un filtre si je comprends bien, c'est la polarisation horizontale qui joue le rôle de filtre non ? et en plus si on mets un ampli LNA, vu que le signal de départ est propre, ça devrait donner de bons résultats ?

j'avais zappé les questions
Oui il y a certainement un effet lié à la polarisation, mais il me semble que l'on utilise la polarisation circulaire pour les satellites (d'où les dipoles croisés)
Entre l'orbite et le sol on ne sait pas trop ce que font les ondes
Chaque antenne a une bande passante assez étroite; la QFH doit filtrer aussi bien en fréquence que le dipole.
Peut-être que la directivité permet d'avoir un signal plus propre; on pourrait avoir plus directif avec une Yagi à plusieurs éléments mais alors il faudrait suivre le satellite...
Pour l'amplification c'est comme en astro: il faut obtenir un bon rapport signal/bruit; j'ai remarqué avec SDRSharp qu'il ne faut pas amplifier au maximum pour avoir une bonne réception

[thierry242]

petit retour sur ma superbe antenne...
et bien.... rien.... elle capte rien du tout... voire moins que le doublet...
pas cool...
j'ai refait les connections du câble que j’avais tenté de souder sur les barrettes de cuivre mais sans succès, sinon ça capte pas...
et là aussi (cf guidage... ) comment diagnostique t on d'ou vient le souci... ??

je vais tenter de l’éloigner de la cabane de l'obs, interférences ?
à suivre...

je reprends ce vieux message

hihi c'est exactement ce qui m'arrive

[pejive]

D'abord vérifier les soudures tubes-fils. Tu donnais 17 ohms de résistance pour la boucle c'est beaucoup trop.
Il faut utiliser de la soudure pour électronique (étain); je ne suis pas sûr que la soudure de plomberie soit prévue pour une bonne conduction électrique.
Les antennes entièrement en fil électrique de @Caprice et @turbojf ont parfaitement fonctionné du 1er coup

[thierry242]

Oui j utilise de la bonne soudure
