Un observatoire.....

[Papylima]

Pas maaal...
Et ça t'a coûté combien ? en heures de travail et en francs suisses ?

[bemo47]

Suite de la description avec la partie automatisation.

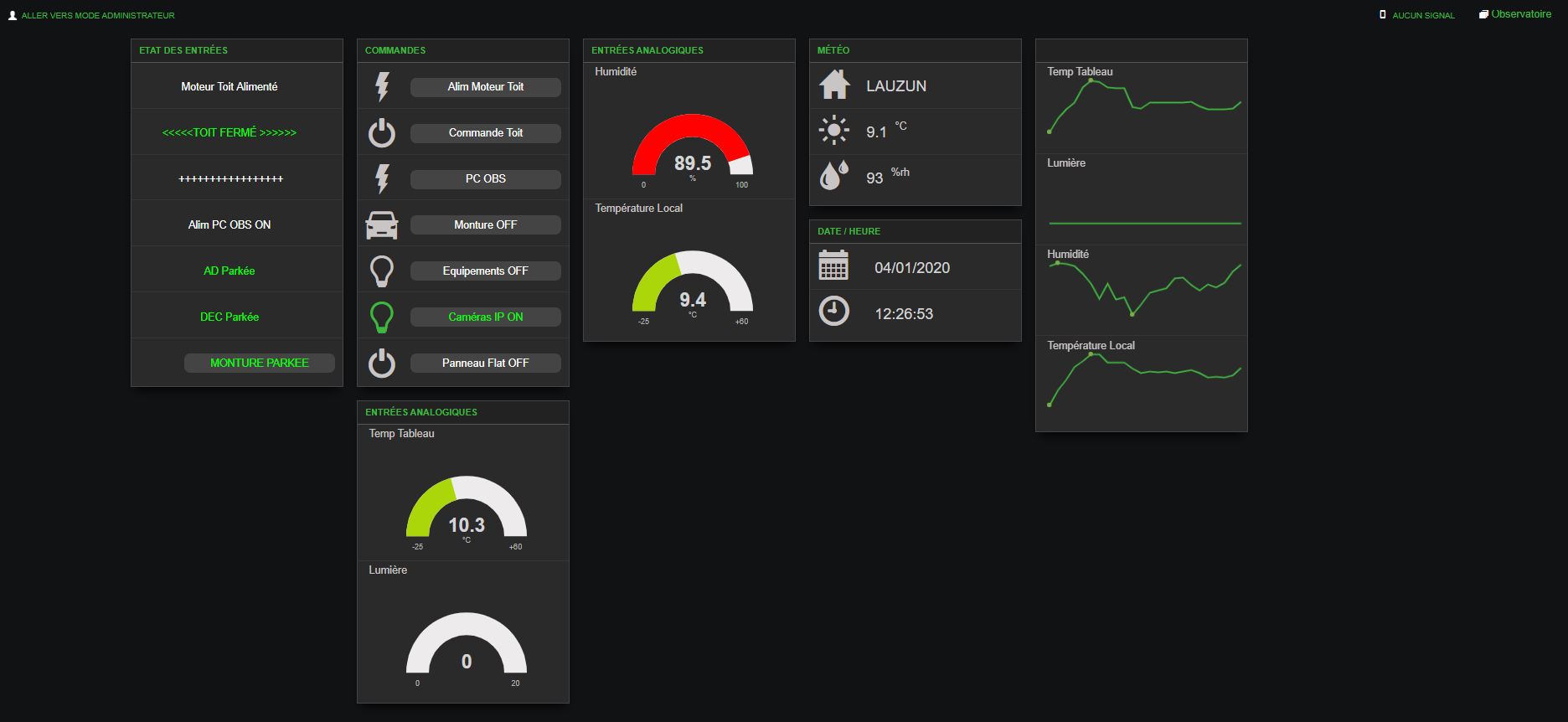

Une première image avec le tableau de bord de l'IPX800 V4, partie principale de l'automatisation, capable de piloter 8 relais 12V ou 220V, avec 4 capteurs analogiques et 4 capteurs digitaux, et programmable avec des scénarios permettant de conditionner l'activation ou la désactivation des relais un par un...
Exemple de scénario : mouvement toit impossible si monture pas parkée... c'est un des principaux car ce genre de toit est aussi appelé le décapsuleur de montures !!!
Autre exemple : moteur monture alimenté = caméras de surveillance arrêtées, sinon on de l'infrarouge qui se ballade et je vous dis pas la tête des images captées par la caméra astro !
etc, etc...
Accessible en remote évidemment via interface web, et/ou sur mobile, et surtout avec driver ascom permettant de le piloter depuis les outils et donc arriver à une automatisation totale, ouverture si le ciel est sans nuages (avec Cloudwatcher), lancement des scénarios de prise d'image sur cible prédéfinie, fermeture si retour des nuages, etc, etc....
Mais là on tombe complètement dans le mauvais côté de la force..........

sur la capture on voit en partant de la gauche :
- 1ère colonne : des indicateurs d'état
- 2ème colonne : des interrupteurs de commande des interrupteurs ou relais, avec dessous indication des sondes température tableau électrique, lumière
- 3ème colonne : capteurs humidité et du local
- 4ème colonne : la météo récupérée sur un site internet et date et heure
- 5ème colonne : les capteurs en mode graphique
Tableau de bord entièrement paramétrable aussi

[mickyman23]

C'est un truc de dingue!
J'ADORRRRRREEEEEEE

[bemo47]

Pas maaal...
Et ça t'a coûté combien ? en heures de travail et en francs suisses ?

en heures de travail, pas compté.... en durée j'ai mis 1 an je crois, mais avec de grandes interruptions, donc dfisons que ça doit pouvoir être concentré en 2/3 mois facilement ou beaucoup moins quand on sait ou on va....
en francs suisses ou pas.... ça reste du bois acheté chez PointP donc ça va encore, mais c'est vrai que bout à bout ça finit certainement par chiffrer, et je ne pense pas avoir le bilan... faut que je regarde...mais plus que le cout ou le délai, ce qui m'a intéressé c'était le projet et la réalisation, une passion comme une autre en somme....

[bemo47]

C'est un truc de dingue!
J'ADORRRRRREEEEEEE

ben, c'est juste ce que font tous ceux qui sont tombés très loin du mauvais coté hein ou ceux qui installent au chili ou en espagne.... en full remote... moi c'est dans le champ à coté...
mon voisin, il établit sa programmation de cibles à l'avance, ensuite il touche plus à rien, l'obs décide tout seul s'il peut ouvrir, pointer, guider, faire la map, passer les filtres, imager, refermer, toutes les nuits, selon la météo, etc....
voir ici http://astrojeje.com/
et conséquence, il s'est acheté un 400 dobson pour remettre l'oeil sur un oculaire parce qu'il s'est rendu compte qu'il ne faisait plus de visuel du tout et ça lui manquait.... tiens, tiens.....

[Forest]

super

[albireo38]

Alors là chapeau. Perso pas assez de terrain pour jouer à ça et encore moins de temps.

[bemo47]

Alors pendant que certains se construisent leur observatoire, je ne cite personne @John Mc Burn , ici on en est aux réparations .............

Et oui... mes talents de couvreur se sont avérés un peu limités, pour rappel ma cabane fait 4mx2m et est divisée en deux parties de 2mx2m, l'une est l'entrée et le bureau, l'autre héberge la colonne et le télescope et est surmontée d'un toit mobile qui s'ouvre en reculant au dessus de la partie bureau.

Le toit mobile contre toute attente s'est avéré super étanche, malgré qu'il soit très aéré, forcément, mais pas une goutte d'eau n'y entre, c'est mieux pour le setup
Même les oiseaux ne peuvent plus venir passer la nuit sur le tube en y laissant de belles décorations....
Donc coté scope tout va bien.

Mais coté entrée bureau, orientée Nord-Ouest, tout va mal, depuis pas mal de temps d'ailleurs.
Le toit est un OSB de 22mm qui déborde de 15cm tout le tour, petite rive en pvc fixée tout le tour pour protéger le bord de l'OSB, trop petite la rive... et pas bien résistante dans le temps
La pente est de 3cm/m donc 6cm sur 2m, c'est faible, mais ça pourrait être suffisant si je n'avais collé dessus ce tapis bitumé imprégné de grains verts, qui sert à couvrir les niches souvent, l'eau s'écoule pas bien...
En plus j'ai fait une petite armature dessous en tasseaux de 40x60, mais seul un est vraiment porteur, et je dois pouvoir marcher dessus pour accéder au moteur du toit au dessus, côté résistance entre l'OSB de 22 et le tasseau de 60 ça allait.
mais avec le temps il a fléchi, normal... donc léger creux au centre et infiltrations... et l'OSB ça aime pas beaucoup l'humidité
ensuite en bas de la pente, avec le vent j'avais des retours qui infiltraient la cloison, bref pas cool...

Là j'ai ... enfin.... décidé de démonter ça et voilà le résultat une fois enlevé la 1ère plaque d'OSB et la laine de roche de 40 posée sous le l'OSB en toiture et quia fait éponge...

pas beau... j'osais pas la montrer cette photo.. mais bon, on se connaît hein

et voilà, vu de l'extérieur avant démontage, les flèches montrent les entrées d'eau principales

et le résultat une fois démonté les doublages intérieurs


hem, hem........... je crois que la mairie va me tomber dessus pour insalubrité !

[bemo47]

Donc démontage en cours, tout les panneaux OSB, les doublages, la laine de roche, changement de bois qui seraient trop abimés....
Puis nouvelle solution : 2 rails Mantion 55x62 qui serviront de traverses de soutien du toit, toit en voliges de 18mm, tasseaux puis couverture en zinc... et oui j'ai une file qui est couvreuse-zingueuse maintenant, ça sera peut être mieux que c'est que j'avais fait

donc les rails de soutien, doublés de tasseaux de 40x60 pour pouvoir visser les voliges plus facilement

voliges et tasseaux

Vue avec les rails du toit et leurs supports

et l'ensemble, sans le zinc avec ses retours sur les cotés... disons que c'est ma partie, le reste c'est le domaine de la couvreuse-zingueuse !

bon, sur Sketchup c'est pas mal... on verra la réalité...... y plus qu'à ...........

[Shaula66]

Courage @bemo47 on va vers les beaux jours maintenant, à moins que ce ne soit la saison des pluies ?.....

[bemo47]

Courage @bemo47 on va vers les beaux jours maintenant, à moins que ce ne soit la saison des pluies ?.....

bof, on sait plus très bien

[John Mc Burn]

Ah oui, sacré mise à jour !

[bemo47]

Ah oui, sacré mise à jour !

Comme tu dis

[soulearth]

Ça va être bien mieux c'est sur. Mais maintenant il peut faire bûcher une couvreuse-zingueuse

[bemo47]

Ça va être bien mieux c'est sur. Mais maintenant il peut faire bûcher une couvreuse-zingueuse

Ah ça elle va avoir du boulot !

[LoupRouge]

Bonjour,

Je m’intéresse à l'IPX800 : tu dis , dans ton post, qu'il existe des drivers ascom pour la meteo... mais je n'arrive qu'à trouver un driver pour le toit roulant mais aucun autre.

Pourrais-tu m'indiquer où se trouve ces fameux drivers?

Merci d'avance.

[bemo47]

Je ne crois pas avoir parlé de driver ascom météo mais de driver ascom de gestion des relais ipx pour l'ouverture du toit, driver aussi pour cloudwatcher mais sans forcément passer par un ipx...

Sinon sur l'ipx on peut récupérer la météo et l'afficher dans son tableau de bord ainsi que via une sonde, température, humidité, luminosité...

Sinon voir le post de @John Mc Burn , et les développements réalisés par son colocataire d'observatoire.

[LoupRouge]

Merci
.

[bemo47]

Merci
.

heu, je ne sais pas si mes explications étaient claires, mais si tu veux des infos sur l'ipx c'est avec plaisir, pas de soucis...
et effectivement, côté Johnmc, ils font des développements de drivers ascom, d'équivalent cloudwatcher, etc... super intéressants

[spica2000]

@bemo47 moi, ce qui me plaît le plus ce sont les "petites" maisons en pierres derrière l'observatoire. Un cadre magnifique. Ca donne envie.

[LoupRouge]

Je te remercie.

En fait, mon toit ouvrant, les prises électriques... sont commandés avec une appli type "alexa". Cela fonctionne très bien mais pas en ascom pour le faire piloter par NINA.

Je pensais que l'ipx 800 pourrait tout centraliser avec des drivers ascom et remplacer mon installation actuelle.

Mais je ne suis pas un pro de l'informatique.

Je reviendrais vers toit avec plaisir...
Merci

[bemo47]

En fait l'IPX800 peut remplacer, c'est un boitier avec 8 relais de base 12, 24, 48 ou 220V, mais aussi des entrées digitale et analogiques, et une logique qui permet de bâtir des scénarios entre tous ces éléments.

Mais au niveau driver ascom, celui que je connais est spécialisé pour les observatoires et la commande du toit, Il pilote les commandes ouvrir/fermer et sait utiliser les capteurs d'état et de sécurité type monture non parkée = commande toit NOK

Par contre dans NINA on peut très bien envoyer des url vers ce que l'on veut, donc si ton système peut se piloter via des url qui contiennent des codes de commande, alors tu peux arriver à piloter certaines commandes... Par exemple, je peux allumer / éteindre les led de la caméra interne de l'observatoire depuis NINA.

[LoupRouge]

Je ne sais pas pour les urls, j'ai l'application android ewelink: je suis en train de voir, grâce à ta suggestion, de faire des url de commande avec iftt.

Sur un autre post, tu as indiqué utilisé le plugin ground station mais il n'apparait pas dans ma version NINA 2.0.0 2029?

[bemo47]

Je ne sais pas pour les urls, j'ai l'application android ewelink: je suis en train de voir, grâce à ta suggestion, de faire des url de commande avec iftt.

Sur un autre post, tu as indiqué utilisé le plugin ground station mais il n'apparait pas dans ma version NINA 2.0.0 2029?

oups, désolé, je n'avais pas vu cette réponse et surtout la question...

voilà le plugin Ground Station

mais faut que je recherche pour retrouver les commandes que j'avais passé pour éteindre ou allumer les LED de ma caméra interne de l'obs...

[bemo47]

petite avancée de mes travaux de réfection, le berceau moteur a été refait en cornières zinguées, boulons et écrous.. je crains un peu que ça se dévisse tout ça, mais j'ai utilisé des rondelles d'arrêt donc je crois les doigts...

toit du bureau enlevé, sans toucher au support des rails, puis remplacé par des voliges

pour l'occasion j'ai réactivé mon établi mobile

reste à finir l'avancée jusqu'aux deux poteaux ajoutés pour soutenir les rails en bout.
puis le parepluie
puis les tasseaux
puis la couverture en zinc...

à suivre....
