Project collectif a base d'un Gen 1 P 8079HP

[ouki]

Je l'avais acheté une 50ene d'€

T'as eu du Bol......toi ...... veinard

@Lambda
Bon évidemment on est prêt.
Je ne veux pas faire de connerie
C'est surtout pour l'alimentation de la bestiole.

Le plus il rentre bien dans la "pastille "du haut
Marqué sur le datasheet INPUT 3-48UNC?
C'est coton a trouver ça comme filetages en France.

Le moins je le prend n'importe ou sur la carcasse.
On est d'accord?
Vais essayer attaquer doucement demain mais doucement. .....

T'inquiète manu juste une heure sachant que j'ai prévu une bonne dizaine d'heure ca vas pas etre rapide.
De toutes façons impossible de faire plus d'une vis a l'heure avec ce genre de projet.....

[JOKO]

Pensez à nous mettre des photos du matériel et de vos montages
Cela pourra servir à d'autres personnes qui veulent se lancer

[manu33]

Je devrais recevoir le tube , semaine prochaine, on va faire ca tranquillement ,

Autre petit lien au passage :
https://www.youtube.com/watch?v=9hstyTfR-bU

Et l’intérieur de la bête :
https://www.youtube.com/watch?v=9LNq-gcQU8M

Manu

[kawa]

ON VAS TOUT DÉCHIRER BORDEL
ON VAS MONTRER CE QUE L'ON PEUX FAIRE A MOINDRE COUT.
ET GENERER L'ENVIE
L'ENVIE D'ESSAYER
DE SORTIR DES SENTIERS BATTUS.

Je ne peux que soutenir cet élan , c'est beau l'Astrobrico .
Impatient de voir votre progression .
Mes encouragements

[ouki]

j'ai ecris ça moi je devais etre bie excité

Merci Kawa pour tes encouragements.
Ça fait plaisir d'etre lu et soutenu

[JOKO]

Plusieurs américains utilisent les oculaires intensificateurs pour faire des vidéos d'UFO. En mentionnant que cela ne fait aucun doute sur la présence de vaisseaux extraterrestres. @manu33 c'est d'ailleurs un de ces groupes que tu as mis en référence avec ta 2nde vidéo.
C'est fou tout ce que l'on peux voir grâce aux intensificateurs :
https://www.youtube.com/user/Lou20764/videos

[ouki]

Merci joko effectivement je viens ddaller regarder cette chaîne par voyeurisme interréssé.
Quelques trucs étrange mais rien de folichon.
Par contre au niveau demo Nv on est servi.

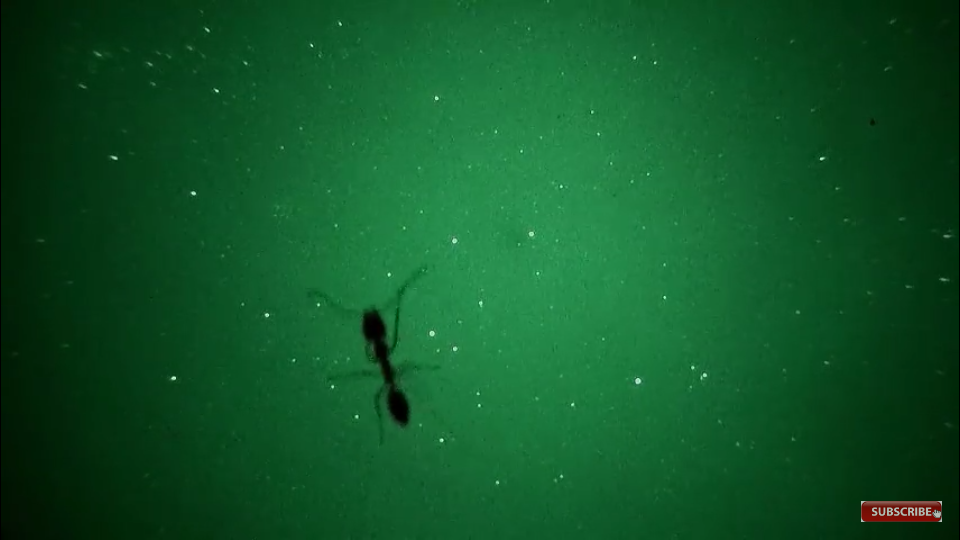

Ah si quand meme le truc STRANGE et flippant.
@bemo47 c'est pour toi c'est cadeau et en vision nocturne siouplait.


.
J'ai de suite pensé a toi

Blage a part je trouve que c'est pas mal quand même ce vieux tube.

[ouki]

[

Autre petit lien au passage :
https://www.youtube.com/watch?v=9hstyTfR-bU

Et l’intérieur de la bête :
https://www.youtube.com/watch?v=9LNq-gcQU8M

Manu

Vache manu tu vas loin je ne me vois pas depioter le tube dans l'immédiat.
C'est vrai que l'acces aux réglages est tentant mais pas de suite.
Ca me rappelle le defiltrage du canon une vrai boucherie avec mes paluches

[bemo47]

J'ai de suite pensé a toi

haha, oui, je vois, mais toi tu as en plus un beau fond de ciel étoilé.... pas mal du tout !

[JOKO]

En cadeau pour @bemo47

Visible à la fin de cette vidéo :
https://www.youtube.com/watch?v=JI_bMxqJpE8

[ouki]

trop fort je pense qu'une nouvelle discipline astro viens de naître .

[bemo47]

astroentomologie !

quoique moi je ne fais pas que les insectes géants....

[Lambda]

Salut les copains.

Bon, je vois que ca cogite severe!

Ouki, pour le (+) de l'alimentation, c'est bien ça "3-48UNC". de mon côté, j'ai fais simplement une pin avec un petit morcreau de cuivre étamé vissé légèrement en force dans la connectique. bien encapsulé, cela ne bouge pas depuis, dans le PVC.

Et pour le (-) de l'alimentation, la masse quoi, j'ai fait un petit anneau en cuivre qui se loge serré entre le caoutchouc de la face avant du tube et l'anneau metallique entourant la fenêtre en fibre optique de la photocathode.


(image extradite du net...)

En rouge c'est mon brin de cuivre (avec du multi brin denudé, c'est plus souple et se glisse plus facilement sous l'anneau metallique)
je rentre delicatement mon anneau pre-serré (torsade) sous l'anneau metallique gris avec un petit tournevis, un peu comme une étoupe, et je ressers la torsade qui ferme l'anneau régulièement au fur et à mesure. La torsade qui dépassera du bord sert de connecteur (étamage rapide, domino, ce que vous voulez)... Et ainsi, le contact électrique se fait bien entre l'anneau de cuivre multi-brin et l'anneau métallique gris.

On peut aussi souder directement sur l'annneau, après l'avoir un peu abrasé au papier de verre fin et bien dégraissé, mais faut y aller mollo... C'est des coups à dessouder par inadvertence une connectique à l'interrieur, et là on l' a dans l'os...,


Manu, pour les motages possibles

- écran ---> oculaire/loupe

- écran ---> objectif macro/objectif normal avec bague rallonge ---> boitier APN ou boitier caméra astro

- écran ---> objectif 1 monté à l'envers OU oculaire monté à l'endroit (mise au point faite sur l'écran)---> Sionyx avec son objectif d'origine (mise au point faite à l'infini), ou camera astro avec un objectif (mise au point faite à l'infini), ou APN avec un objectif (mise au point faite à l'infini).


Voili voilà....

De mon côté hier soir, j'ai revisité mon montage à base de MAK 100/700--->P8079HP---> WATEC 1210n+, en dégageant tout l'équipement relative à la WATEC et en la remplaçant par la Meade DSI avec son optique relais que je vous avais montré précédemment.


Cela va BEAUCOUP MIEUX, niveau dynamique de l'image comparé avec la WATEC; et puis le contrôle avec mon petit laptop avec Autostar suite est facile et très complet.....
Je mettrais une petite video/photo dès que possible.....

J'ai degagé la Meade DSI avec son optique relais de mon montage à base du Gen 3, car les défauts de celui-ci, dès que je stackais un peu, jouais sur l'histogramme, devenaient inacceptables: ils ressortaient en même temps que le signal de l'image.... Alors qu'en visuel pur, les défauts d'images du Gen 3 s'oublient franchement! Comme quoi la dynamique naturelle de l'oeil et le cerveau s'accomodent bien de cela...

Bref, le Gen 3 est a nouveau utilisé classiquement avec un oculaire. Et les 2 P8079HP avec le bridge et la Meade DSI.

à+,
Lambda

[ouki]

C'est parti

[ouki]

Mono fil pour la masse
Torsade pour le plus vissé autotaraudage.

On fera plus propre plus tard

[Lambda]

Impec Olivier!

Ca va pas tarder à s'illuminer tout ça, je sens!

Et, pour les objos en 50mm, ouvert à f/1.4-1.8, c'est très bien comme cailloux
le Lomo 160mm f/2 va aussi bien le faire, je l'ai pas mal utilisé avec mes tubes, avant de le passer sur la camera mono de chez Orion.

La suite, la suite!!!!

à+,
Lambda

[ouki]

Mon seul porte pile est cassé
On vas faire un peu de mécanique. ....

[manu33]

Mon seul porte pile est cassé
On vas faire un peu de mécanique. ....

Cool , ca démarre
Ce montage , me parait pas mal et bien rigide:https://www.youtube.com/watch?v=OdGYZ073uTQ
Petite idée qui me vient a l'esprit...
Faut penser au passage a ventiler la bête..., la carcasse du tube est en alu?, au moment de la mettre dans son tube PVC, fau voir si on peux pas lui faire ressortir des ailettes en alu pour refroidir tout ca...
Avec la vidéo de désossage, il y a peut etre un endroit ou ça chauffe plus, le fonctionnement doit forcement etre impacté par la température, pas de raison, et comme on le sait, la montée en température peux etre un fléau pour l'imagerie.


Manu

[ouki]

Mdr manu je ne vais pas te faire la photo.
Mais je suis parti sur l'encapsulage du gen 1 en tube plomberie de 80 avec 3 patins a 120 degrés pour compenser l'écarts de diamètre.
Comme sur la video.

Fermeture via machon et trappe de visite mais pour moi il faut que ca reste amovible pour pouvoir utiliser les optiques de cinéma



PAR CONTRE JE PRENDS SA SOLUTION concernant l'adaptateur M42 a fixer sur le couvercle

Nickel ta video

Je ne pense pas que ventiller soit nécessaire au vu des diagrammes du datasheet mais suis pas trop spécialiste.

Tube reçu manu?

Je sent que tu vas faire de la plomberie

[ouki]

@manu33 tu es plus qu'un chercheur tu es un trouveur.
Si tu as d'autres videos lache toi

J'ai fais mes premiers test a l'optique relais @Lambda mais avec un compact

Je rame un.peu mais je decouvre

En fait je préfère finir quelques tests avant de finaliser le montage de la platine definitive .

C'est loooooonnnnngggggg mais ca fait gagner du temps sachant le programme optique assez hétéroclite.

Aller je retoune noicir du papier avec mes cotes...

[ouki]

Rock 'N roll
Bordel

En total impro et suite a ma patience légendaire
4 piles agonisantes 2 pinces croco une planche a l'arrache et colliers de plomberie

Et zaoooooooou
Admirer cette magnifique chaise jardin en visuon nocturne sous le ciel étoilé Perpignanais




@manu33 suis au anges
@Lambda j'arrive mon pote

@Greenood j'ai tout mis a l'endroit je m'offre un petit flood.

[ouki]

Oui bon c'est un test heinnnn
C'est deroutant un petit peu...
L'image ce forme sur l'ecran bien propre bien nette.
J'ai réalisé la vidéo avec mon vieux smartphone pour simplifier.
A la sionyx impossible dans ces conditions
Et bien sur impossible de mettre la mais sur la maon sur la gopro.

@Lambda j'ai du rater qqchose impossible d'utiliser un oculaire
J'aimerais pourtant bien l'utiliser en Visuel genre assisté

Par contre ça ne supporte aucune lumière parasite.

Bon les piles n'ont malheureusement pas tenues dommage j'etais bien parti.

Aller vais ranger la quincaillerie avec de me faire lapider par la baronne.
Ouki

[Ubuntu]

Bon ben y a plus qu'a pointer tout ça plus haut

Hate de voir les résultats sur le ciel

[Lambda]

bonjour à vous, les potos.

Faut penser au passage a ventiler la bête..., la carcasse du tube est en alu?, au moment de la mettre dans son tube PVC, fau voir si on peux pas lui faire ressortir des ailettes en alu pour refroidir tout ca...
Avec la vidéo de désossage, il y a peut etre un endroit ou ça chauffe plus, le fonctionnement doit forcement etre impacté par la température, pas de raison, et comme on le sait, la montée en température peux etre un fléau pour l'imagerie.

Manu, en fait, je sais pas si le corps extérieur noir est en alu, j'ai l'impression que c'est une espèce de coque en polymère/plastique... et de plus comme tu l'as vu, l'intérieur est rembourré ras la geule avec un silicone blanc....

Pour le problem de chauffe, en fait, en usage normal y'a vraiment pas besoin de refroidir le corps en lui-même... Tu verras à l'usage que rien ne chauffe, ou du moins, plus exactement, il n'y'a aucun ressenti de chaleur quand on tient le tube dans la main.

Plus en detail:

- si tu regardes le datasheet du P8079HP, tu verras qu'il fonctionne nominalement sous 6.75V (CC) avec une consomation maximale de 50 mA, soit environ une puissance consommé de l'ordre de 0.3 à 0.4 W.
Sachant que ce que tu injectes dans le tube est en fait initialement utilisé pour alimenter un petit oscillateur électronique, qui délivrera un signal alternative qui sera amplifié en tension, et redressé (système à base de réseau de diodes) en cours d'amplification pour permettre au final d'alimenter les trois étages avec de la HT adequate.

https://www.google.com/search?q=multipl ... 9315414374

Donc parmi les 0.3-04 W consommés, une partie non négligeable va être déjà boulottée par le montage oscillo+réseau de diodes, ce qui fait que gross modo, les trois étages du tubes vont consommer eux même moins de 0.3 W pour le sûr, et comme il n'y a pas d'éléments véritablement résistifs au sein même des tubes, et que les courants les traversant sont de l'ordre de quelques centaines de uA, à quelques mA), et bien en fait les tubes en eux même ne chauffent quasiment pas...

- En regardant aussi le Daatsheet plus attentivement, tu vas vite voir aussi, que la temperature de fonctionnement optimale du tube dans son ensemble va être en fait aux alentour de 15°C, voir grahique "system performance versus temperature"...

Donc concrêtement, pour nos usages hobbyistes Astros, il n'y a pas grand chose à faire ni à gagner à vouloir trop refroidir le tube DANS SON INTEGRALITE.....
Bref, pas besoin d'ailettes ou autres systèmes equivalent...

MAINTENANT, ton idée de base est pas mauvaise, parce que en effet, l'EBI d'un tube diminue grandement losque la temperature de la photocathode diminue...
ex ici:

https://www.youtube.com/watch?v=U7qZd2dG8uI
https://www.youtube.com/watch?v=iS4yu4LQJ54
https://www.youtube.com/watch?v=kzVMwzoZwOQ

C'est fait avec des tubes à PC de type GaAS, mais c'est aussi valable pour d'autres types de PC (S20 ,S25 comme le P8079HP)...

Du coup, une manip qui serait plus pertinente serait de pouvoir uniquement refroidir au moins la première photocathode à l'entrée du tube, peut-être en:
- balayant la fenêtre de fibre optique supportant la PC avec un courant d'air continu froid et sec,
ou
- y adapter un système à bas ede modules Peltier entourant la PC et en contact thermique intime avec le pourtour de la fenêtre de cette dernière,
ou
- en combinant les 2 moyens, avec quelques sachets de silica gel à proximité.... Et y aller mollo en descente en temperature, pour pas faire de chocs thermique au niveau de la junction PC/tube et le metre à l'air, et aussi éviter de faire geler de la condensation résiduelle à la surface de la PC....

ça c'est une manip "faisable" et tentante, Manu... j'y pense régulièrement pour un de mes tubes....
Et cela permet de faire fontionner l'éöectronique d'alimentation aux temperatures normales....

Après un compromis tout simplement valable en hiver, c'est de laisser son système à base de tube dehors un moment, et de le laisser descendre en température. La diminution de l'EBI est déjà perceptible, et l'électronique ramenée entre 0 et 10°C (par exemple) reste encore dans les clous de fonctionnement normal....

Tiens, deux articles traitement de ce problème de temperature vs EBI:

https://www.osapublishing.org/ao/fullte ... 7&id=27580

et

http://adsabs.harvard.edu/abs/2004SPIE.5563..205B

à+,
Lambda

[Lambda]

@Lambda j'ai du rater qqchose impossible d'utiliser un oculaire
J'aimerais pourtant bien l'utiliser en Visuel genre assisté

He hé très prometteurs, déjà, tes premiers tests! Le tube à l'air propre, c'est déjà un bon point!
Olivier, pour l'oculaire, le gros souci de pas mal de nos oculaires habituels modernes, c'est que leur plan focal objet est très près de la première lentille forntale, parfois au point même de la toucher...
ça veut dire que il audrait que tu fasses un autre essais, mais tu peux faire ça simplement sur une feuille de journal à plat, en enlevant la jupe de l'oculaire pour pouvoir rapprocher son bloc optique plus près de la surface à imager...

Si cela ne suffit pas encore, car bloc optique trop enfoncé dans le corps de l'oculaire, alors, il faudra te rabattre sur une simple loupe de joalllier, avec un grossissement de l'ordre de x10, ca ira bien...

Autre piste, il y'a un oculaire qui va pas mal du tout et que j'utilises beaucoup avec ces tubes, c'est un 2" "superview" de 30 mm de focale de chez Kepler
Regarde la troisième photo sur mes premiers tests...

https://www.cloudynights.com/topic/5708 ... evolution/
et dernière photo du dernier post du fil:
https://www.cloudynights.com/topic/5799 ... 0-p8079hp/



Simplement clipsé sur les rainures en caoutchouc du P8079HP... rentré presque à fond, je fais pile poil la mise au point nette de l'écran (après c'est vrai que le montage ne permet pas de régler commodément cette focalisation, faut pas avoir de problème de vue pour voir à l'infini... Bon, en tirant très légèrement ou poussant à fond aux fond des rainures, tu peux un petit peu adjuster... mais heureusement, le profondeur de champ est assez grande pour que le réglage soit tolérant). C'est très lumineux et confortable comme oculaire...

à+,
Lambda
