Réception des satellites météo en VHF

pejive · Message par **pejive** » 08 déc. 2023, 21:46

Je l'ai détecté, mais difficilement locké; réussi à enregistrer quelques secondes.
J'ai dû charger la nouvelle suite LPRT pour voir... du noir

: testmeteorn2-3.jpg (90.26 Kio) Consulté 1662 fois

Je n'ai pas retrouvé les fichiers séparés des canaux comme avant.
J'avais cru comprendre qu'il y avait QPSK sur une fréquence et OQPSK sur l'autre (137,100 et 137,900) ?

turbojf · Message par **turbojf** » 08 déc. 2023, 21:59

Caprice a écrit : ↑
08 déc. 2023, 21:28
ça a marché pour vous ?

Aucun risque car l'antenne est démontée et stockée depuis le mois d'avril.
Meteor 2-3, je ne savais pas que les russes avaient expédié un nouveau Meteor dans l'espace.

Caprice · Message par **Caprice** » 08 déc. 2023, 22:11

pejive a écrit : ↑
08 déc. 2023, 21:45
edit ce message a été écrit après le suivant, mystère de l'informatique

turbojf a écrit : ↑
08 déc. 2023, 21:59
Aucun risque car l'antenne est démontée et stockée depuis le mois d'avril.

Certes, je n'avais qu'à relancer le portable dédié de mon côté, l'antenne est toujours dans ms combles

Bon, j'ai téléchargé et configuré le nouveau pack de Les Hamilton, OQPSK, 72000 et 137.9000. On verra demain matin, mais c'est sympa de s'y remettre

concernant les frequences, elle était bien passée à 137.100 mais ils sont revenus sur 137.900 temporairement

: image.png (98.34 Kio) Consulté 1650 fois

pejive · Message par **pejive** » 08 déc. 2023, 22:17

Suis pas sûr que ce pack marche pour OQPSK

J'ai téléchargé Satdump
https://www.satdump.org/download/
testé sur mon fichier noaa15 de 21h c'est assez impressionnant : il donne tous les enhance à vitesse V

le MCIR est meilleur que celui de wxtoimg
par contre paramétrages assez abscons pour Meteor

: avhrr_apt_rgb_MCIR.jpg (181.68 Kio) Consulté 1648 fois

pejive · Message par **pejive** » 08 déc. 2023, 22:23

Bon si j'ai bien compris il n'y a plus de QPSK

et les OQPSK vont dans le répertoire QPSK de Les Hamilton

Faut suivre !

Caprice · Message par **Caprice** » 08 déc. 2023, 23:09

C'est ce que j'ai compris aussi, et en plus, ils changent de fréquence de temps en temps

Mais ils émettent

pejive · Message par **pejive** » 09 déc. 2023, 07:43

noaa 15 de 07h30 côté Est; assez éloigné.
Images par Satdump

: avhrr_apt_rgb_MCIR.jpg (212.97 Kio) Consulté 1636 fois

: avhrr_apt_rgb_MSA.jpg (163.89 Kio) Consulté 1635 fois

pejive · Message par **pejive** » 09 déc. 2023, 09:57

un bout de noaa15 vu de l'Ouest à 09h10
Image mcir avec WxtoImg

: n15-091223-0908.jpg (108.94 Kio) Consulté 1629 fois

Version Satdump

: avhrr_apt_rgb_MCIR.jpg (106.41 Kio) Consulté 1629 fois

j'ai testé Meteor N2-3 côté est

j'ai aperçu le signal, mais trop faible pour locker; niveau de parasites élevé à cause du PC placé juste à côté de l'antenne

pejive · Message par **pejive** » 09 déc. 2023, 11:40

Mon premier Meteor M2-3

passage très proche à l' Ouest; malgré çà signal pas terrible et difficile d'orienter l'antenne

: 1stimg-n3.jpg (116.58 Kio) Consulté 1620 fois

Au traitement on ne récupère qu'une seule image composite disponible pour Smoothmeteor
J'ai fait 211 avec les canaux visibles

: 2023_12_09_LRPT_11-12-02.s_211-rectifiedx05.jpg (48.68 Kio) Consulté 1620 fois

comparaison avec Windy

: Imagewindy091223.jpg (85.93 Kio) Consulté 1620 fois

En tâtonnant j'ai réussi à utiliser Satdump qui remplace Amigos et Smoothmeteor

: satdump-01.jpg (110.41 Kio) Consulté 1619 fois

: msu_mr_composite.jpg (70.89 Kio) Consulté 1619 fois

pejive · Message par **pejive** » 10 déc. 2023, 22:45

Vu passer 2 fois Meteor aujourd'hui mais pas réussi à locker; le signal est trop faible; je pense que çà vient de mon antenne yagi non adaptée.
Sans doute une QFH serait plus performante. Je vais peut-être essayer des dipôles croisés et gonfler la préamplification ...
Au passage de 22h le signal était brouillé par celui de noaa18 qui pourtant passait du côté opposé! (merci aux russes d'avoir choisi la même fréquence!)
Du coup j'ai enregistré noaa18
Avec WxtoImg seul le canal B est exploitable

: n18-101223-2220.jpg (237.26 Kio) Consulté 1598 fois

Avec Satdump j'ai pu avoir une image MCIR

: avhrr_apt_composite.jpg (221.85 Kio) Consulté 1598 fois

pejive · Message par **pejive** » 11 déc. 2023, 08:39

noaa15 de 08h15 toujours sur antenne intérieure du mauvais côté; pas trop mal
Lever du jour sur l'Europe

: n15-111223-0815chB.jpg (343.8 Kio) Consulté 1580 fois

: n15-111223_apt_rgb_MCIR.jpg (229.75 Kio) Consulté 1580 fois

pejive · Message par **pejive** » 11 déc. 2023, 09:12

en suivant, noaa19 un peu plus éloigné mais avec plus de lumière
çà faisait longtemps que je n'avais pas revu le delta du Nil et la Mer Rouge

: n19-111223-0845.jpg (340.86 Kio) Consulté 1579 fois

: n19-111223_apt_composite.jpg (237.31 Kio) Consulté 1579 fois

pejive · Message par **pejive** » 11 déc. 2023, 10:11

fin du passage de noaa15 à 9h45 lointain et bruité; comme il pleut je n'ai pas pu sortir l'antenne sur le balcon

: n15-111223-0945_mcir.jpg (267.27 Kio) Consulté 1573 fois

Caprice · Message par **Caprice** » 11 déc. 2023, 10:36

Passage de Meteor au dessus de ma tête, signal fort, mais pas de lock

Je ne sais pas ce qui manque

: image.png (810.31 Kio) Consulté 1572 fois

pejive · Message par **pejive** » 11 déc. 2023, 11:44

Le rapport S/N semble acceptable mais ton bruit de fond est très important (moi je règle le gain pour rester en dessous de -40dB)
Il faudrait essayer en mode manuel, élargir un peu la bande passante, et ajuster le gain pour tenter d'améliorer le rapport S/N
Il manque peut-être quelques dB...
Mais les Meteor ont toujours été difficiles; avec le même réglage noaa passe et pas Meteor

pejive · Message par **pejive** » 11 déc. 2023, 12:05

Certains font çà sans problème : juste une V-dipole et un préampli ....

son récepteur doit être supérieur à une simple clé SDR

pejive · Message par **pejive** » 12 déc. 2023, 08:58

Une très mauvaise image de noaa 19 de 08h30; dommage, trajectoire intéressante
Au début l'antenne était en position haute au milieu de la pièce: signal trop faible S/N <17 dB
Du coup j'ai balladé l'antenne à la main et fini par trouver un endroit où la réception était meilleure: antenne basse dans un coin de la pièce!
C'est pour cela qu'il vaut mieux mettre l'antenne en extérieur dégagé.
Satdump a quand même réussi à sortir quelque chose de cette purée

alors que wxtoimg n'a pas pu

: n19bad_apt_composite.jpg (292.05 Kio) Consulté 1552 fois

pejive · Message par **pejive** » 12 déc. 2023, 12:15

un autre noaa19 assez moche mais loin sur l'atlantique nord

: n19-1212231200_rgb_MCIR.jpg (233.16 Kio) Consulté 1548 fois

pejive · Message par **pejive** » 12 déc. 2023, 19:28

noaa15 de 19h15
Pour recevoir la partie Méditerranée j'ai dû tourner l'antenne à l'opposé ! le signal doit se réfléchir sur un mur
çà sent la fondue en Savoie

: n15-121223-1912.jpg (331.83 Kio) Consulté 1541 fois

pejive · Message par **pejive** » 16 déc. 2023, 11:34

noaa 19 de 11h15

: n19-161223-1110.jpg (277.13 Kio) Consulté 1531 fois

pejive · Message par **pejive** » 16 déc. 2023, 12:01

Essai sur Meteor avec l'antenne sur le balcon, du bon côté.
Pas réussi à locker: spikes et signaux parasites

je me demande s'il ne faut pas mettre 80000 ??

: m2-3-test1612.jpg (407 Kio) Consulté 1530 fois

pejive · Message par **pejive** » 20 déc. 2023, 10:48

Meteor M2-3 un nouvel espoir

Déplacé l'antenne côté Est à côté du PC mais tant pis.
Me suis souvenu avoir eu des problèmes avec le suivi de fréquence sur Meteor M2-2. Donc cette fois pas de suivi
Bingo! il se locke avec un signal pourtant riquiqui

: meteorm2-3-201223.jpg (214.03 Kio) Consulté 1627 fois

Malheureusement je n'ai pas réussi à maintenir sur tout le passage, mais quand même il y a quelque chose

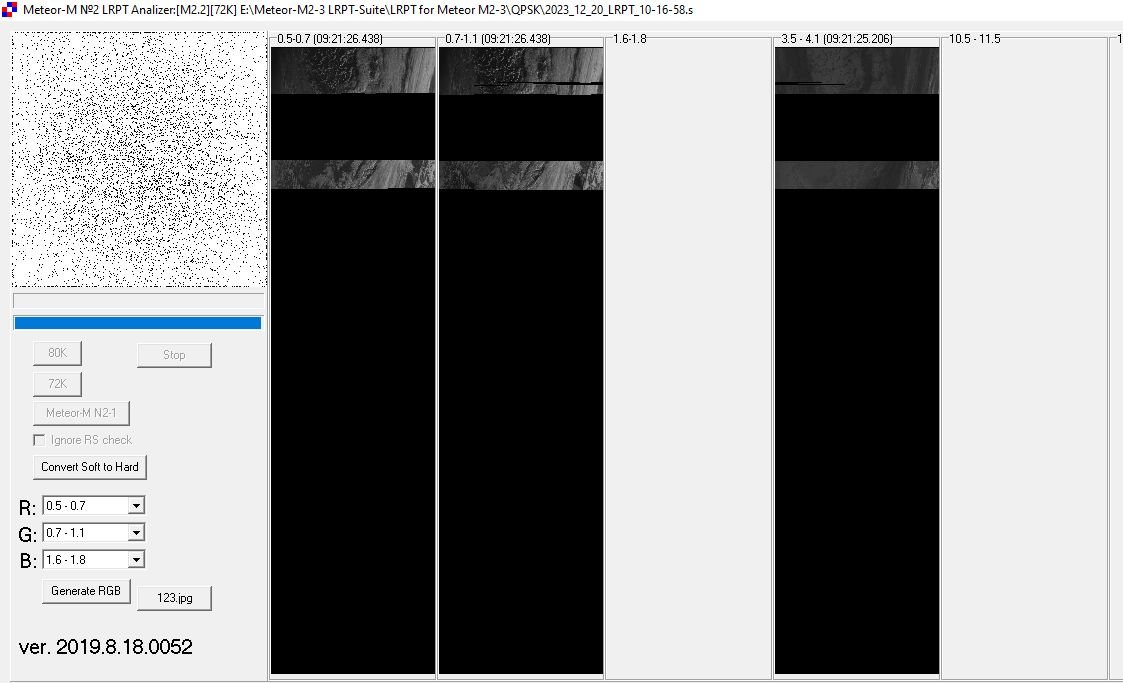

: amigos-201223.jpg (94.83 Kio) Consulté 1627 fois

Après traitement avec Smooth Meteor, on reconnaît la Méditerranée avec un morceau de l'Italie et de l'Espagne
Visible

Infrarouge lointain (3,5 4,1 microns)

pejive · Message par **pejive** » 20 déc. 2023, 12:15

à l'Ouest pejive contre-attaque !
confirmation qu'il ne faut pas corriger l'effet Doppler; la coupure au milieu de l'image correspond à la retouche de fréquence que j'ai effectué manuellement

: meteor3-201223.jpg (327.7 Kio) Consulté 1986 fois

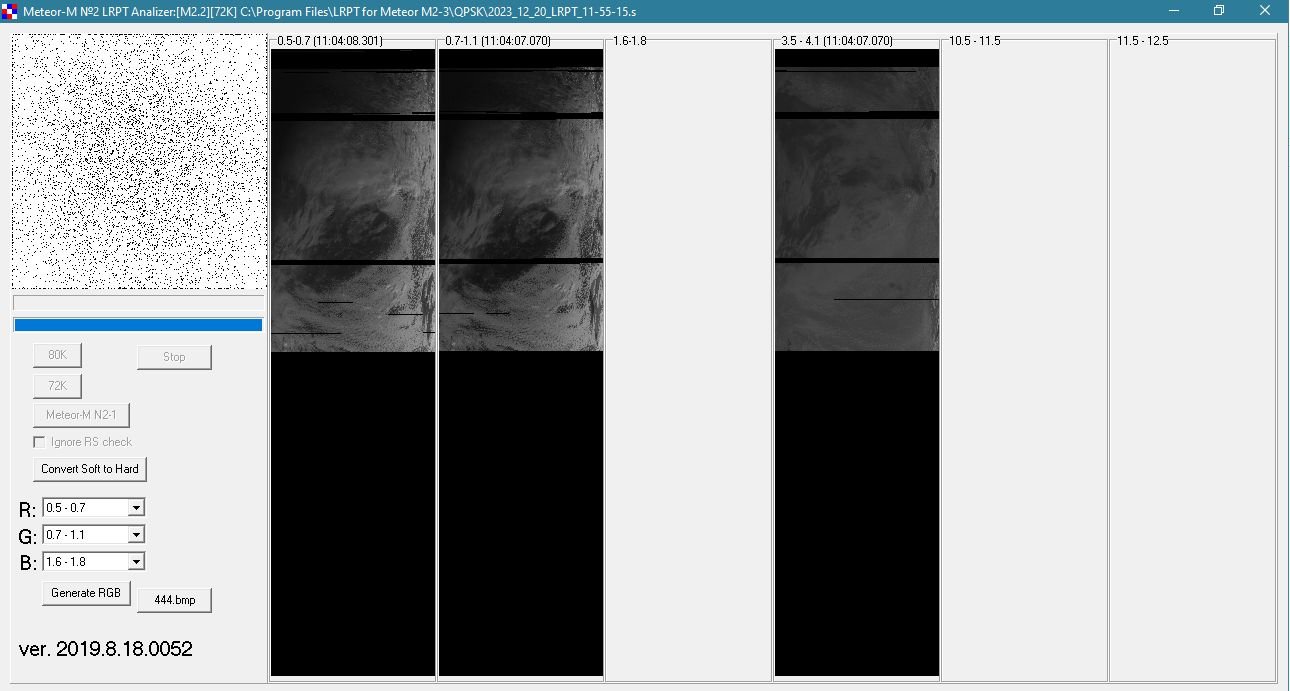

: amigos-201223.jpg (111.79 Kio) Consulté 1986 fois

zut! suis pas sur la photo

: 2023_12_20_LRPT_11-55-15.jpg (68.31 Kio) Consulté 1985 fois

pejive · Message par **pejive** » 21 déc. 2023, 10:36

Mauvaise réception de Meteor ce matin

il faut se contenter d'un noaa19

: n19-E-211223-1006.jpg (321.66 Kio) Consulté 1970 fois

pejive · Message par **pejive** » 21 déc. 2023, 11:52

Meteor M2-3 côté Ouest
le retour du jeudi avec beaucoup de coupures (antenne à l'intérieur car il pleut, et avec beaucoup d'obstacles direction nord)
C'est toujours mieux que rien

crop sur la Mer du Nord

: 2023_12_21_LRPT_11-35-10crop.jpg (156.25 Kio) Consulté 1964 fois
