Sous le Soleil du Sud-Ouest

[pejive]

J'ai retrouvé une webcam SPC900 qui est reconnue par W10 et aussi par Sharpcap

J'ai mis devant un RdF x0,5 de façon à avoir un champ supérieur au demi-degré au foyer de la lunette SW 80/400


Restait le problème du filtre; mes derniers morceaux d'Astrosolar acheté il y a 25 ans ayant disparu je me suis rabattu sur un verre de lunette spécial éclipse 1999
ce qui donne une ouverture de 30x40mm environ.
Après avoir galéré une bonne heure avec un pied photo j'ai dû sortir la monture EQ2, qui n'est guère meilleure


NB: le chercheur est non protégé pour pouvoir faire un alignement en projetant l'image
Le suivi en AD était complètement aux fraises, mais j'ai quand même pu enregistrer une vidéo avec un Soleil balladeur.
la mise au point est très sommaire vu que je ne pouvais pas voir l'écran en ajustant la molette sur la lunette
Malgré tout le traitement AstroSurface permet de distinguer les énormes taches


comparaison avec l'image de SOHO


[pejive]

Améliorations

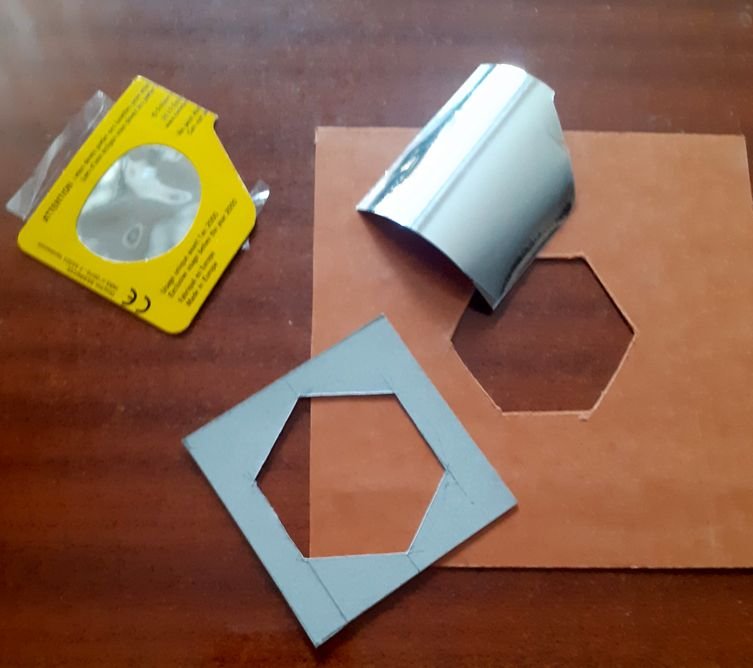

Il s'avère que l'on peut extraire des lunettes éclipses un morceau d'Astrosolar de près de 6cm de côté après décollage minutieux
Ce qui permet de monter un filtre solaire d'environ 50mm de diamètre.
La forme hexagonale permet une découpe plus facile au cutter


collage

un peu de gouache


L'assemblage final se fait sur le tube de la lunette




çà peut faire une bonne séance de travaux manuels et de révisions de géomètrie
Test cet après-midi si Sa Majesté le Soleil daigne sortir du brouillard.

[pejive]

Aujourd'hui bon suivi en équatorial (hier j'avais positionné la raquette sur Sud ) même si l'Eq2 reste problématique pour les réglages fins

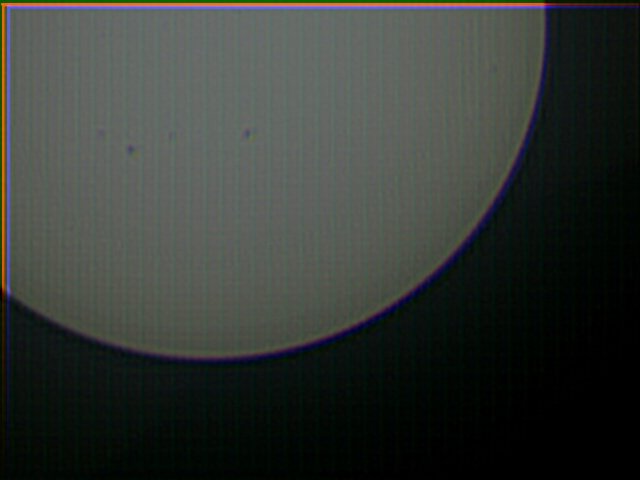

test n°1 au foyer 400mm avec un filtre bleu (sans doute inutile)
exposition 1ms gain 24 /250 images sur 500/ondelettes


test n°2 avec RdF x0,5 + filtre rouge
exposition 0,5ms gain 13 /500 images sur 1000/ondelettes


Quadrillage gênant qui ressort dès que l'on met un peu de traitement.

[Micmac]

ca me donne envie d essayer le solaire

[pejive]

12/07/2012
Un Soleil très actif cette année-là
6 images stackées et traitées avec Astrosurface.
Téléobjectif 263mm f/5.6 (?) 100iso expos 1/500 à 1/1000 s Filtre Astrosolar probablement


A comparer à cette image des archives de SDO prise quelques jours avant
https://sdo.gsfc.nasa.gov/


[RL38]

Chouette, on voit que ça a bien bougé!

[pejive]

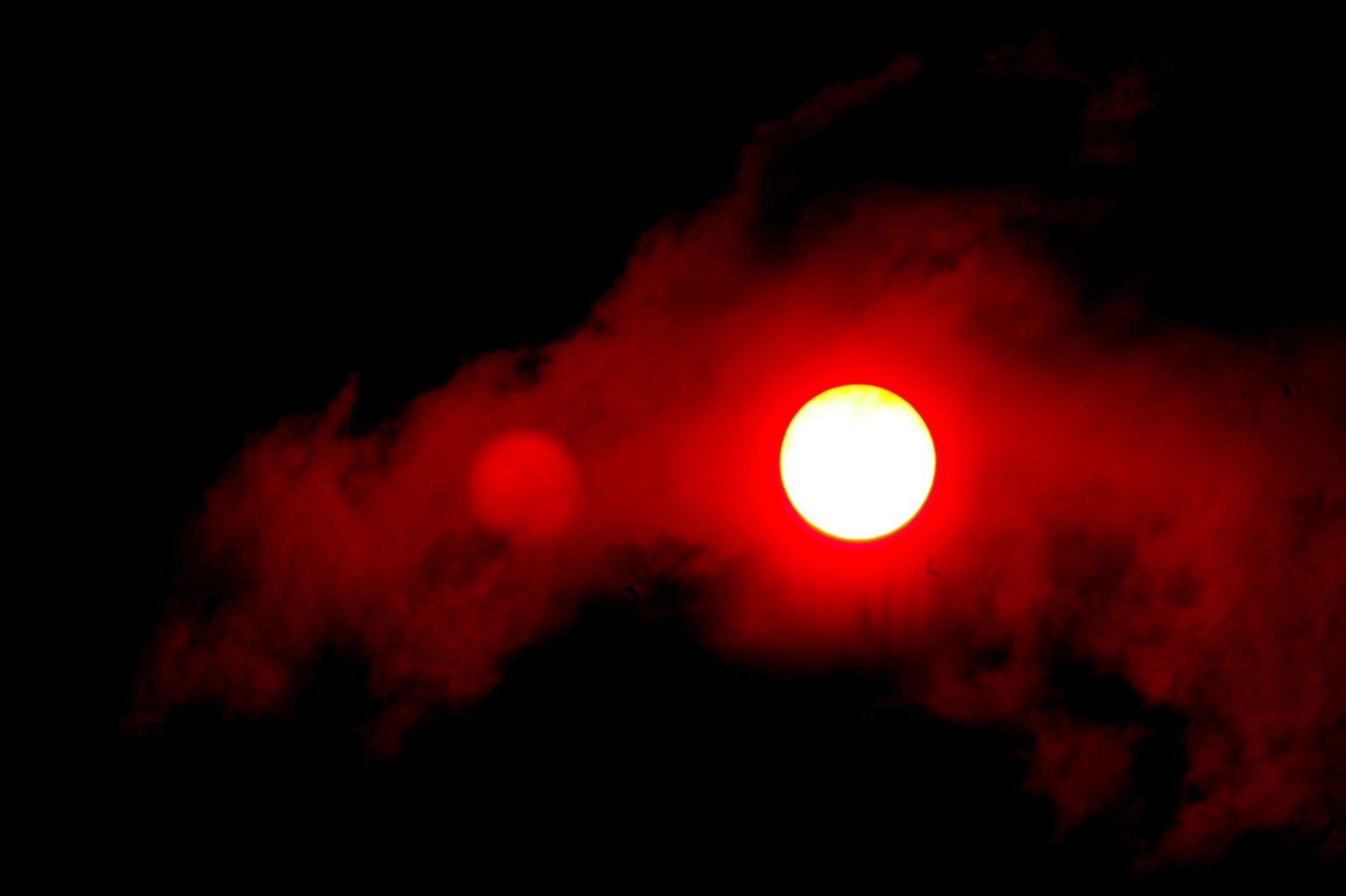

J'ai essayé de refaire une image dans les conditions supposées de 2012
boîtier eos1100D; objectif 135mm fermé à f/22; doubleur de focale.
Avec seulement un filtre rouge c'est surexposé même à 1/4000s 100iso


Il faut donc que j'adapte mon filtre Astrosolar.
Par contre pour viser, avec EOS Utility, c'est impeccable.

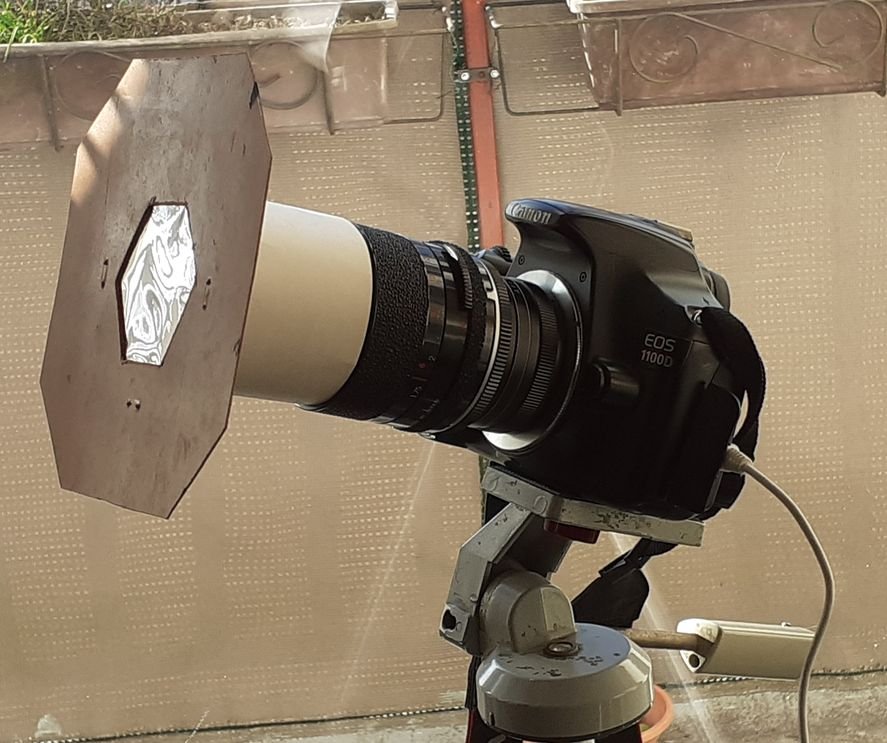

[pejive]

[dé]et [re]collage immédiat


1/1000s 200iso 270mm f/8

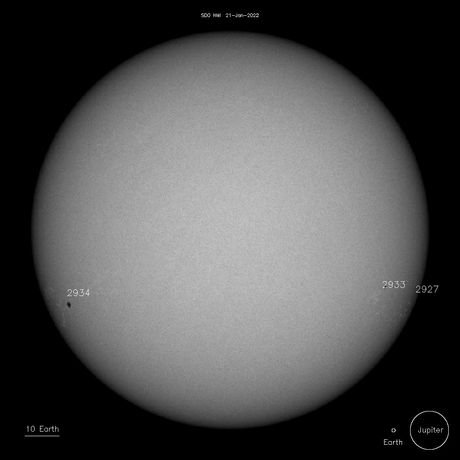

avec un traitement ondelettes lourd on arrive à distinguer "la" tache 2934.
Il n'y en a pas beaucoup en ce moment


https://sohowww.nascom.nasa.gov/sunspots/


[pejive]

Tiens revoilà l'étoile
Lunette SW80/400 +filtre astrosolar bricolé caméra SPC900 gain à zéro exposition 0,122 ms
Il y a vraiment trop de lumière; on distingue deux énormes taches
50% des images de la vidéo traitement Astrosurface


deuxième essai avec un filtre bleu devant la caméra
C'est mieux 1,95ms à gain 18


[soulearth]

Pourquoi ne pas utiliser la 533 ou la 178 ? Elles s'en tireraient certainement mieux que la spc900.
Mais décidément cette étoile est sympa a regarder

[pejive]

3e essai avec barlow x2
mais là çà défile trop, pas moyen d'exploiter la vidéo.
Une des moins mauvaises images (3,9ms gain 32):


[pejive]

Pourquoi ne pas utiliser la 533 ou la 178 ? Elles s'en tireraient certainement mieux que la spc900.
Mais décidément cette étoile est sympa a regarder

pas envie de risquer de cramer une bonne caméra avec mon montage bricolo
De toutes façons je ne veux pas investir dans un bon filtre solaire
Quoi, il est pas bien mon setup ?

[soulearth]

A lol. Si c'est de l'astrosolar y'a pas de raison s'agissant du filtre. Par contre j'avoue que les montages que j'ai trouvé sur le net me font parfois froid dans le dos. Un bout de scotch par ci, un tube carton par la. Le mec qui fait du visuel avec ça, il a la foi.

Mais le pire, c'est le guide de fabrication livré avec la feuille astrosolar. Chez Baader ils s'embêtent pas avec un tube carton au bon diamètre. Ils t'expliquent qu'une feuille cartonnée roulée en tube fait le taf.
Un peu de colle UHU de papeterie pour fignoler, et c'est parti pour en prendre plein les mirettes.

Bizarrement j'ai tout de même préférer dépenser 25€ dans un support métallique.

[pejive]

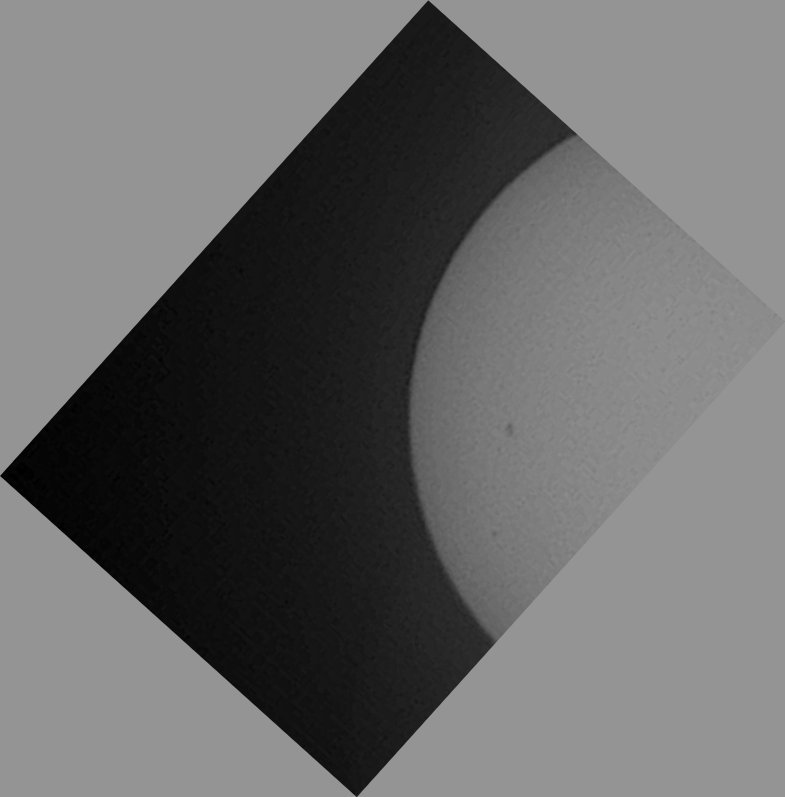

A partir de la video pourrie où les images défilent malgré le prétendu suivi de la monture EQ2 je me suis amusé à orienter l'image du Soleil.
En superposant deux images extraites de la vidéo j'obtiens l'orientation de la camera


Une rotation de 48° à gauche est nécessaire pour ramener l'axe AD à l'horizontale



Dans Tilting Sun on trouve le paramètre P du jour: -17°

Nouvelle rotation de 17° de l'image


Comparaison avec l'image de Soho


[pejive]

Du coup j'ai tenté de traiter la video avec Registax
Contre toute attente çà a marché avec seulement 2 taches pour aligner. Traitement ondelettes sévère.

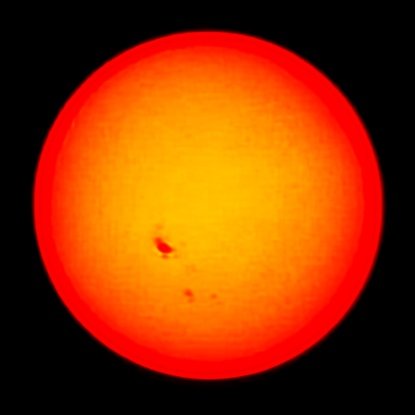

Colorisation avec PaintShop


Et même avec AutoStakkert (+ondelettes AstroSurface)


[Fabiolat74]

oui cool tu voix les taches superbe setup comme quoi un peu d'huile de coude et on fais des miracles

[soulearth]

Donc toi t'a carrément compensé l'angle P ? C'est ça ?
Si on comparait ta photo au schéma de tilting Sun, ton image collerait où on serait plutôt dans le cas où l'équateur est bien a l'horizontale ?

[pejive]

Oui je me suis basé sur l'image de SOHO, çà semble coller. Les images pro sont orientées avec l'équateur solaire horizontal
Je n'ai pas bien compris la grille fournie par TiltingSun

[pejive]

Je vais passer à un diamètre supérieur


[soulearth]

Trop bien. En plus tu as été plus malin que moi, tu as pris le modèle solarix qui montre un joli jaune.

[Ubuntu]

Je vais passer à un diamètre supérieur

Tu l'as pris où ?

[JP42]

@pejive je viens de recevoir le même. (pas encore essayé)
Si ça t'intéresse j'ai fait un support clipsable pour le SW150/750 en impression 3D. (j'ai même la boite de rangement qui va avec).

Je peux fournir les STL.

[pejive]

Je vais passer à un diamètre supérieur

Tu l'as pris où ?

Chez Pierro-Astro

[pejive]

@pejive je viens de recevoir le même. (pas encore essayé)
Si ça t'intéresse j'ai fait un support clipsable pour le SW150/750 en impression 3D. (j'ai même la boite de rangement qui va avec).
Je peux fournir les STL.

Merci, mais je ne sais pas encore sur quel instrument je vais faire mes essais çà peut être sur le 150, ou sur les lunettes 80 ou 90
Normalement avec carton et colle je me débrouillerais, éventuellement contreplaqué
En plus je ne suis pas branché impression 3D

[pejive]

Nouvelle tentative avec le petit filtre bricolé, la lunette SW80/400 mais cette fois avec la caméra Neptune M
la SPC900 ne me donnant plus d'image convenable (elle a sans doute pris un coup de soleil ) le tout sur la monture EQ3-2
J'ai rajouté un filtre IR-pass puis un filtre rouge surtout pour réduire la luminosité.
Contrairement à ce que j'ai lu ailleurs, la mise au point s'effectue facilement même avec le PO de cette lunette, bien tilté et à prise directe
Sur l'écran aucune tache n'était visible; il a fallu un traitement très hard avec Astrosurface pour voir apparaître presque miraculeusement deux taches près des bords du disque.
Avec le filtre IR-pass 685nm 378 imagesstackées sur 500 exposition 2,65ms gain 87


Avec le filtre rouge 23A 374 images stackées sur 500 exposition 3,4ms gain 21

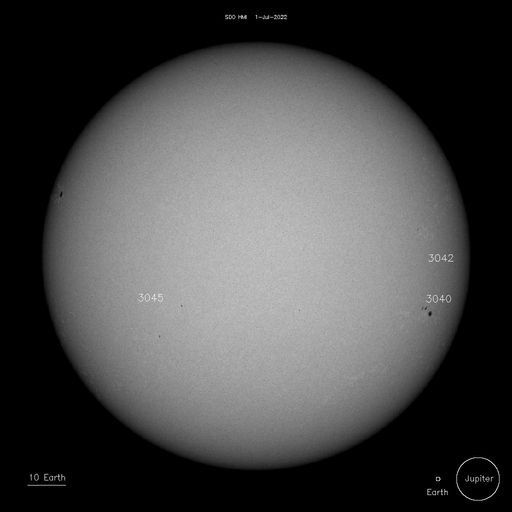

Image SOHO du jour
