Réception des satellites météo en VHF

[pejive]

J'ai traité ton extrait de nooa19 ? avec noa-apt. Dans WXtoimg çà ne donne rien
On voit des choses, mais il y a une sorte de moirage

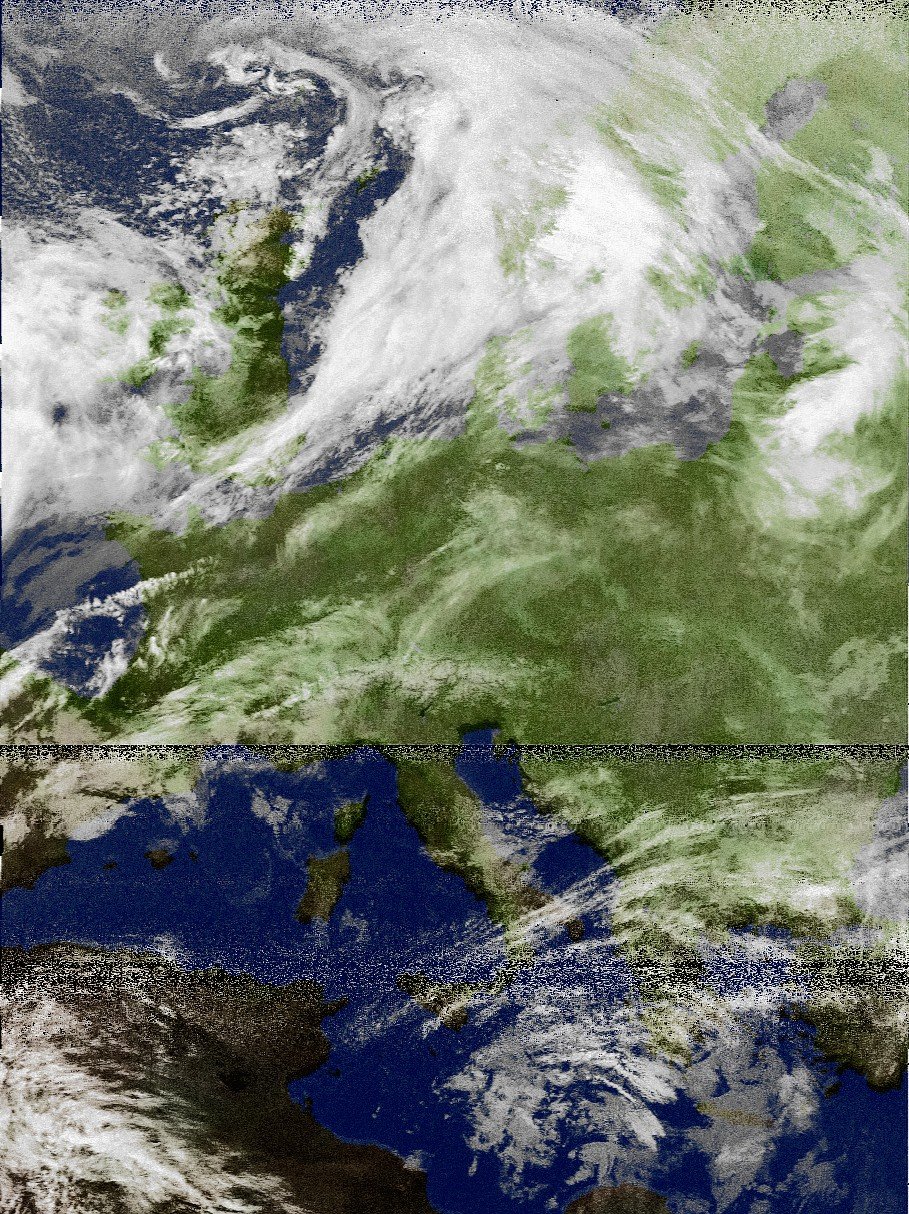

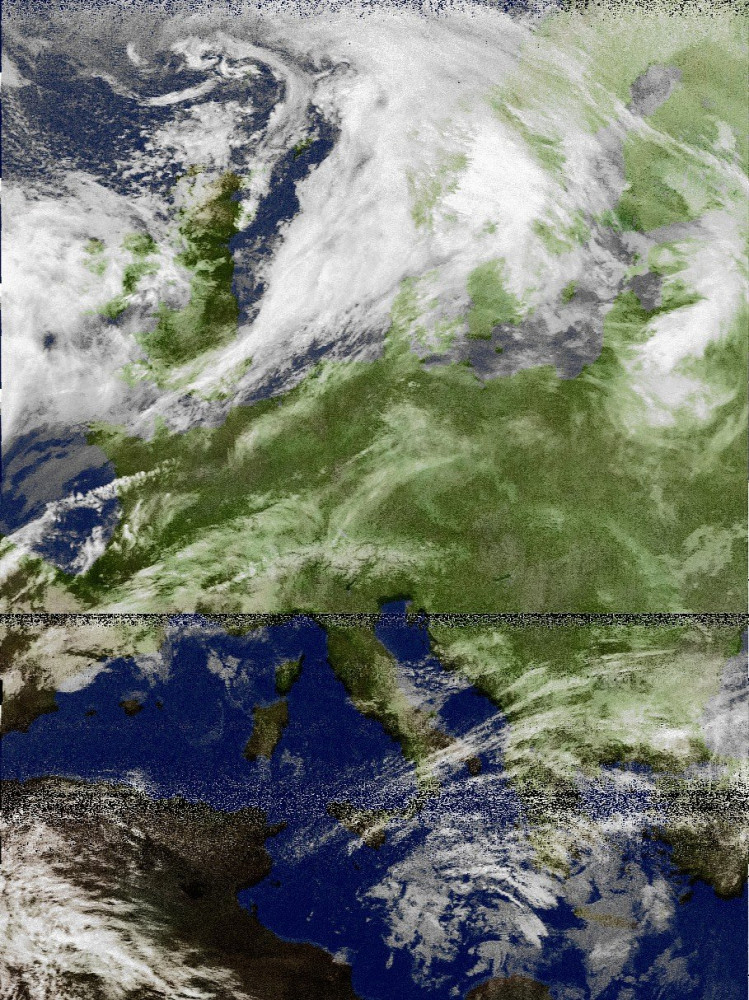

J'ai superposé sur mon image de noaa15

[turbojf]

une sorte de moirage

Faut que je refasse la collimation de l'antenne

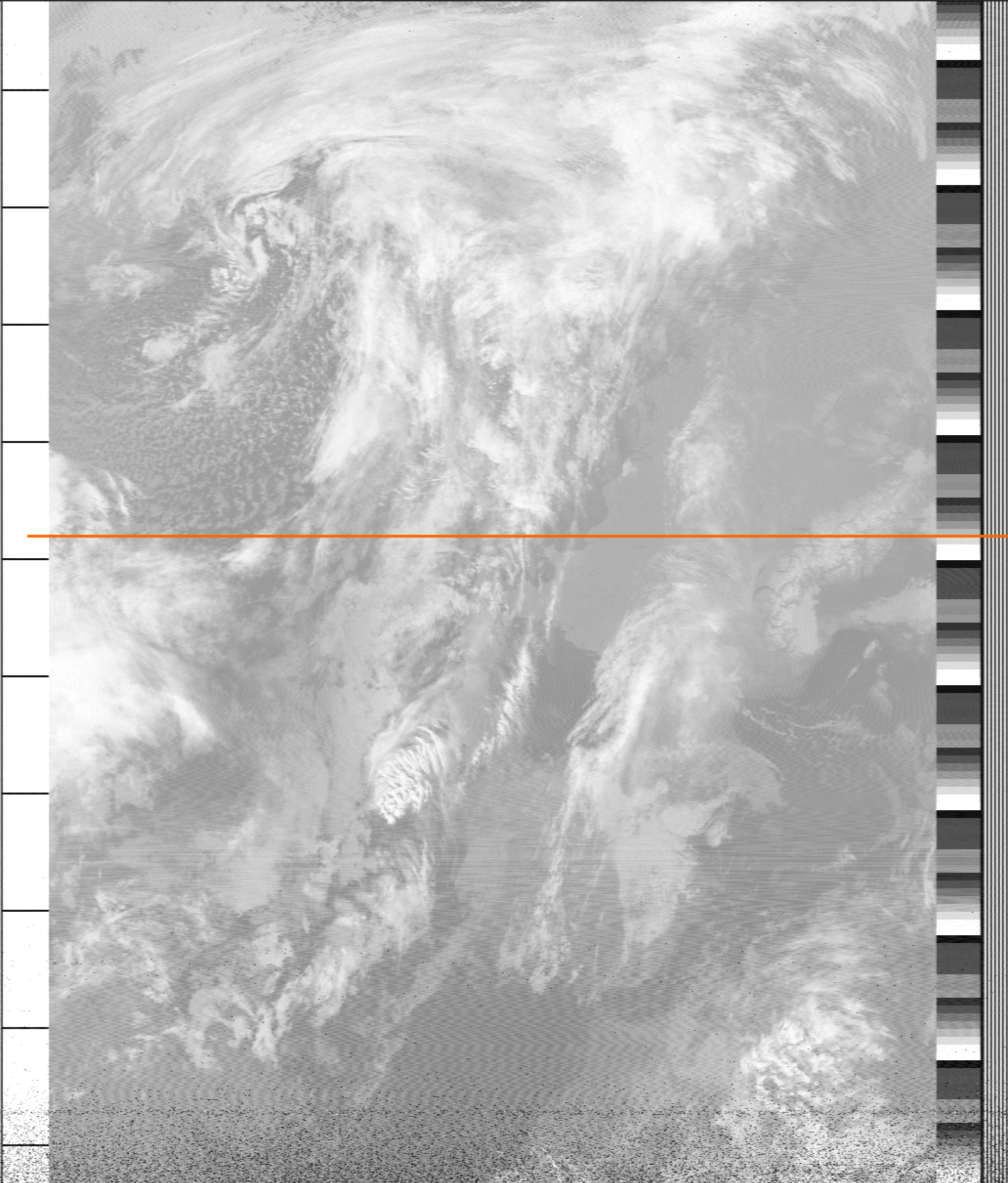

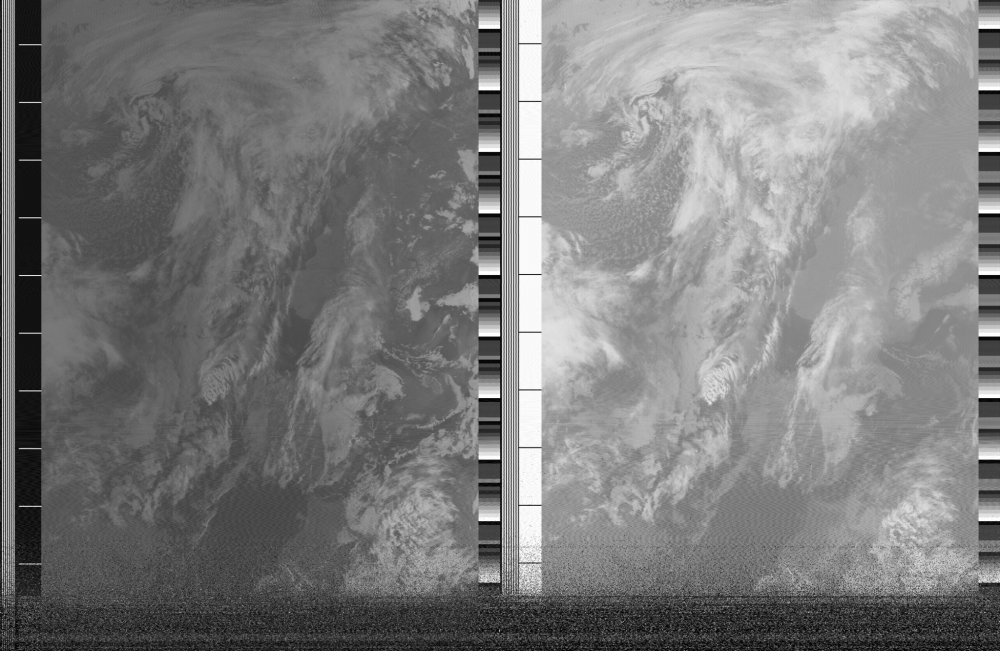

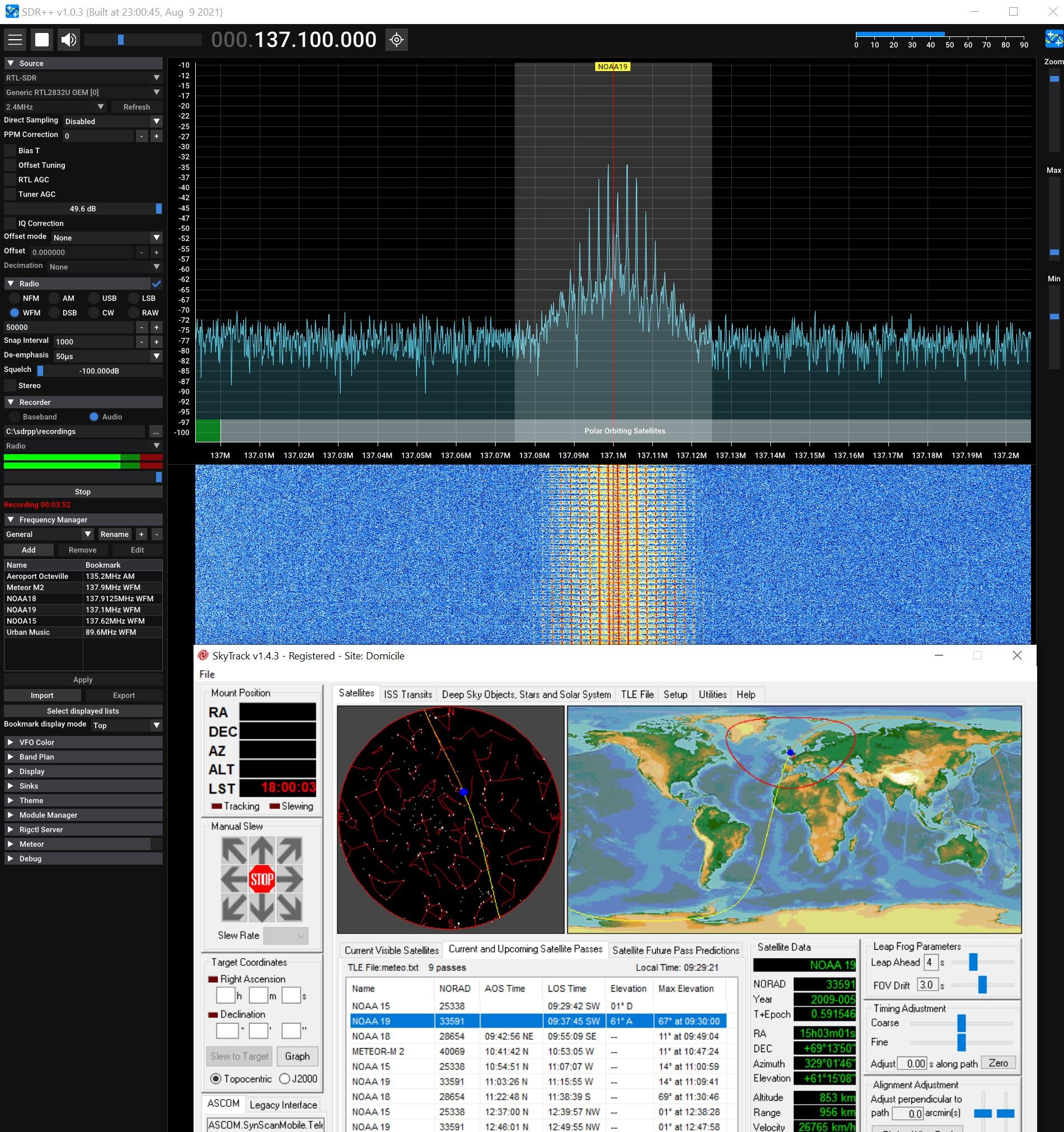

Cette fois-ci, gain à fond, à 49, signal haut et clair, mais toujours du moirage comme en TV. Je crois tu as trouvé la bonne définition du mot (pas de la TV )

J'ai l'impression qu'il existe une certaine symétrie si je prend comme référence un parallèle qui passerait par chez moi. L'effet Doppler du satellite, le décalage en fréquence ?
Je poursuis les tests.

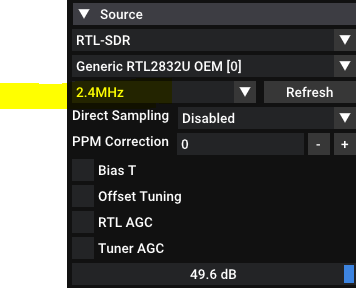

edit de 10:17 : je pense avoir une première piste, je suréchantillonne inutilement.


et possiblement une deuxième si j'upgrade ma version SDR++ v1.0.3 en v1.0.4.

edit de 10:40
Avec la GPA (ground plane antenna) et la clé SDR branchée en direct sur un autre PC, j'ai pu constater le même phénomène (je viens d'aller voir mes photos d'hier)
La config avec l'antenne QFH diffère, la liaison entre la clé SDR et l'antenne est d'environ 2m, alors que la clé est déportée de 15m du PC via le convertisseur RJ45/USB2.

[kaelig]

J'ai vu ça ici, peut-être que cela peut en intéresser un d'entre vous:
Récepteur SDR de qualité supérieure SDRplay RSP1A

[pejive]

J'ai vu ça ici, peut-être que cela peut en intéresser un d'entre vous:
Récepteur SDR de qualité supérieure SDRplay RSP1A

Quelle horreur! un truc tout monté où il n'y a rien à souder
Voir chez Passion-Radio
https://www.passion-radio.fr/recepteurs ... r-281.html
@turbojf il vaut mieux échantillonner à 1024 mais je n'ai jamais observé ce phénomène avec mes diverses antennes et même en échantillonnant à 2560.
Je vais faire des enregistrements avec SDR++ pour voir si çà vient du software
edit: ton dernier noaa semble prometteur. Le rapport S/N c'est fondamental. Avec SDRSharp je n'enregistre qu'au-dessus de 20dB sinon c'est trop bruité (d'ailleurs çà s'entend en live audio)

[pejive]

Voir aussi la position de la clé. La mienne est directement sur le PC; 4m de coaxial jusqu'au préampli puis 10m jusqu'à l'antenne.
En principe le préampli devrait être au niveau de l'antenne mais je n'ai pas encore eu le courage de bricoler un boîtier

[turbojf]

ça marche pour l'essai sur SDR++, merci.
De mon coté, un échantillonnage à 1024 ne donne rien de mieux.

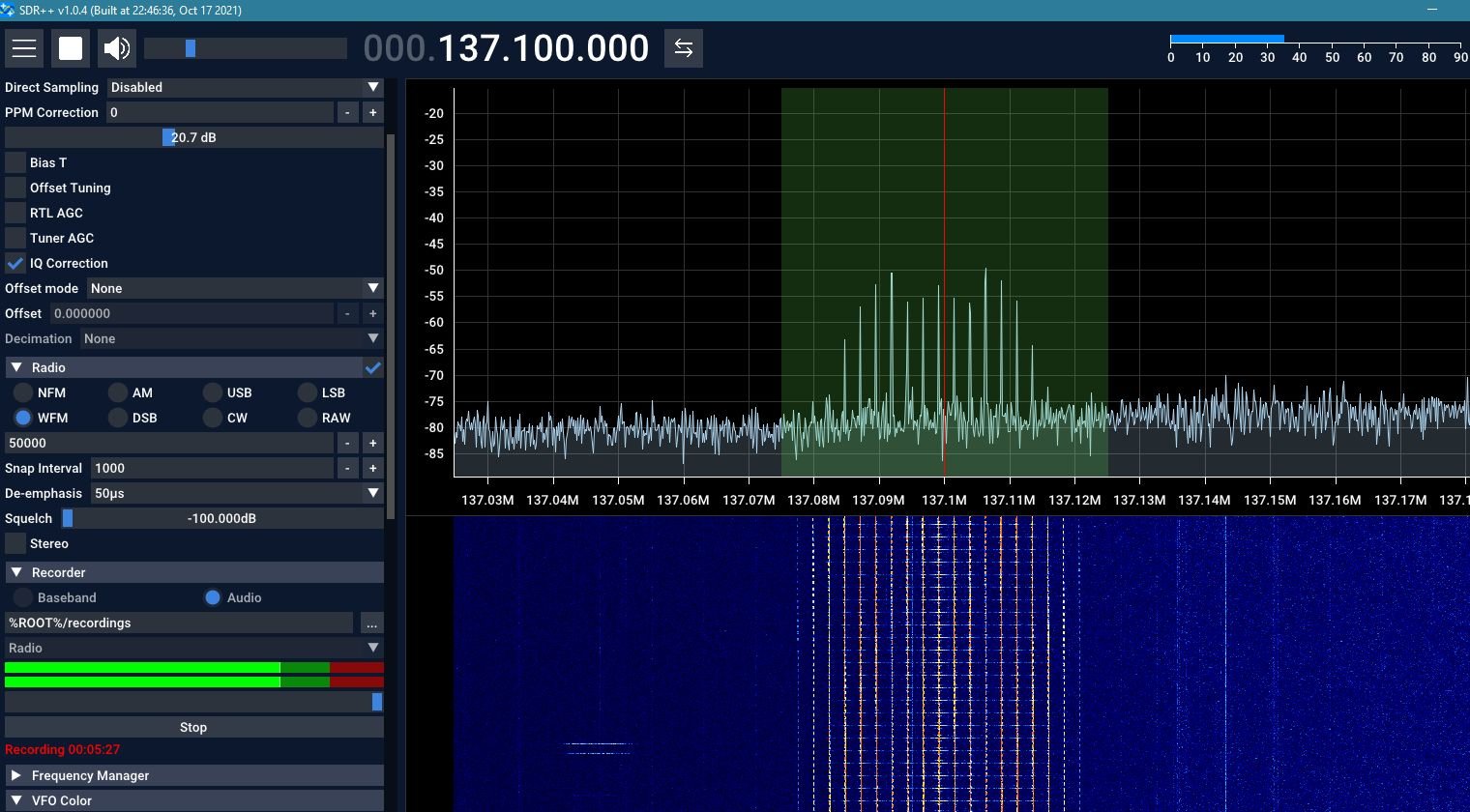

La suite: j'installe la dernière version de SDR++ avec l'amélioration FFT (Transformée de Fourier Rapide)
C'est fait, j'attends le prochain défilement de NOAA18 prévu pour 13:00


[turbojf]

Pas mieux avec la V1.0.4.
La bande centrale correspond à l'occultation produite par la maison sur un NOAA18 très bas sur l'horizon.

[turbojf]

Pour les essais tu peux tenter de recevoir des ATIS pas trop éloignés

J'écoute régulièrement la tour de LFOH sur 135.2, avec un scanner Realistic Pro-43 et une antenne fouet installée dans le grenier.
Avec ce "setup", j'entends rarement les pilotes, alors ça se résume à un monologue de la contrôleuse.
Avec la QFH au sol et la SDR, j'entends la conversation complète, avion même au roulage.

[pejive]

Pas mieux avec la V1.0.4.
La bande centrale correspond à l'occultation produite par la maison sur un NOAA18 très bas sur l'horizon.

Une soudure m'a traitreusement lâché lorsque j'ai voulu installer l'antenne côté ouest
Du coup il faudra attendre quelques heures pour les essais.
Peux tu envoyer ton wav pour que je le passe dans WXtoImg ?

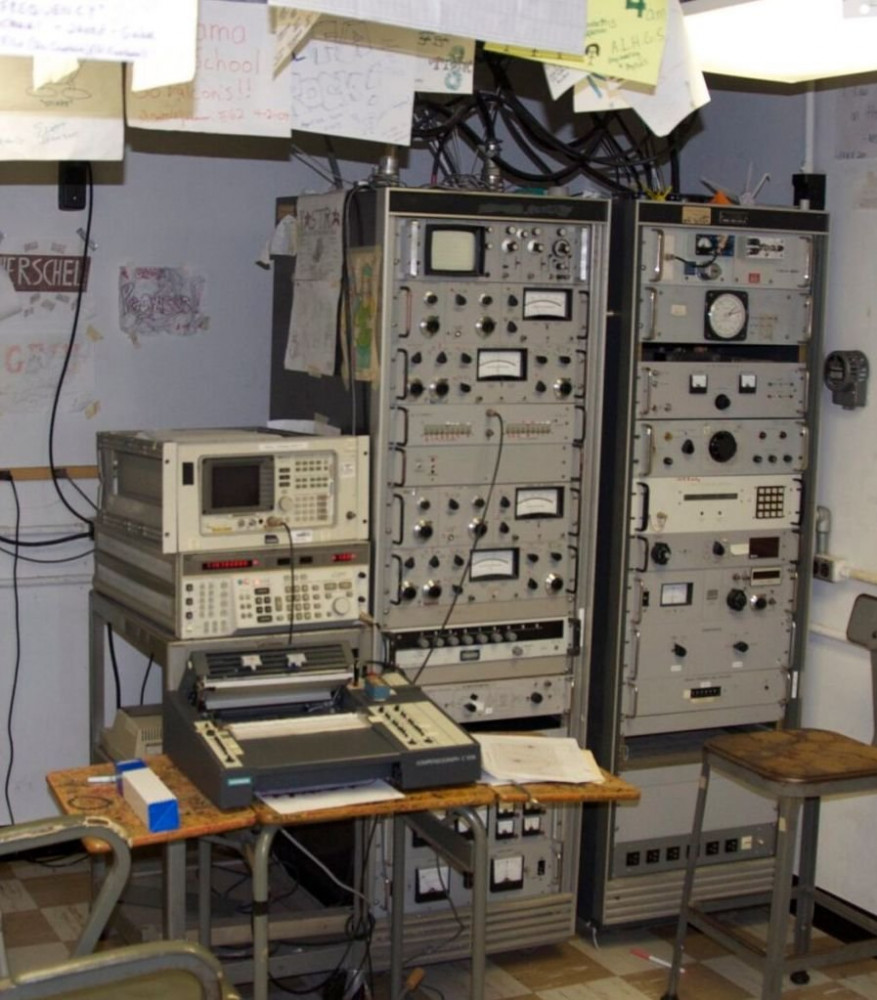

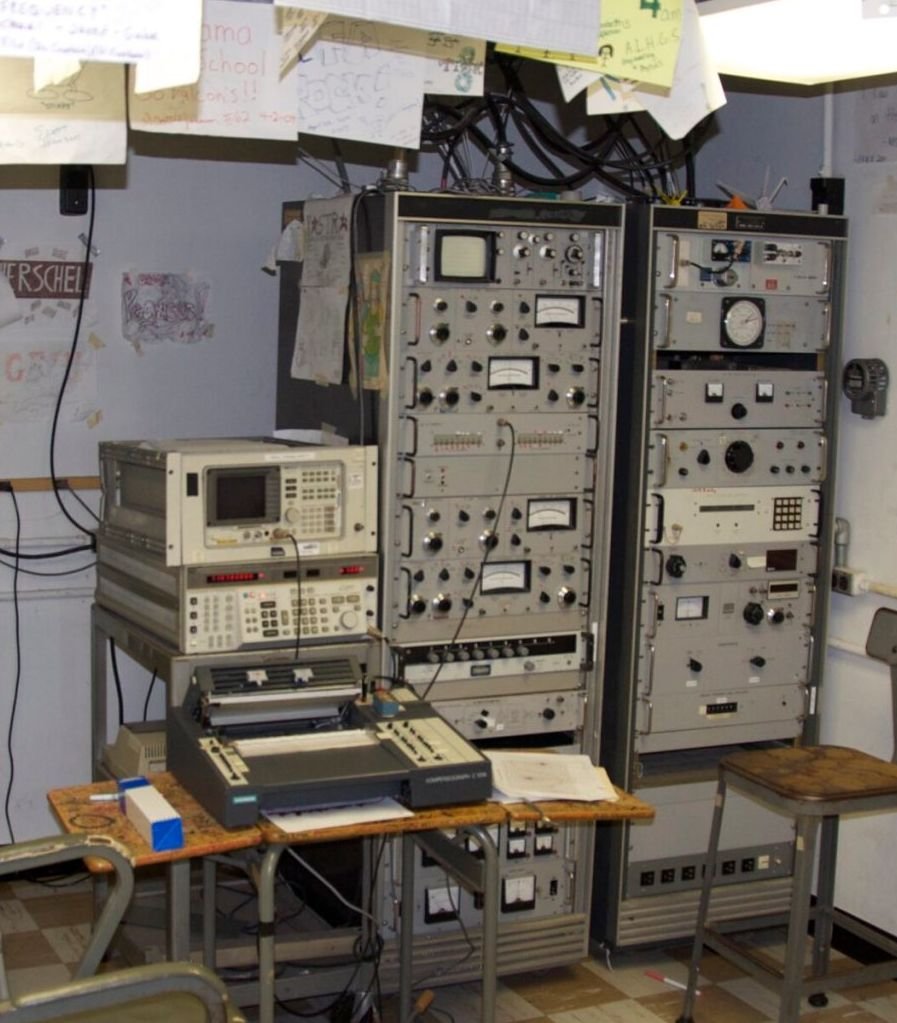

non ce n'est pas chez moi
https://greenbankobservatory.org/scienc ... pes/40-ft/

[turbojf]

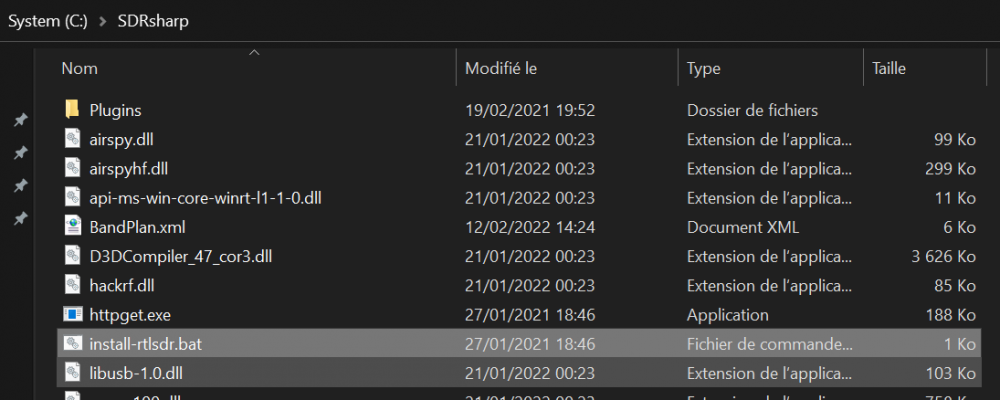

Du coté de SDRSharp, je progresse. La clé est maintenant reconnue en passant par cette étape: double clic sur le .bat, par contre je capte encore rien, au propre comme au figuré.

Il suffisait de trouver où régler le gain!

Un WAV à charger: https://www.transfernow.net/dl/NOAA18de13h03

[pejive]

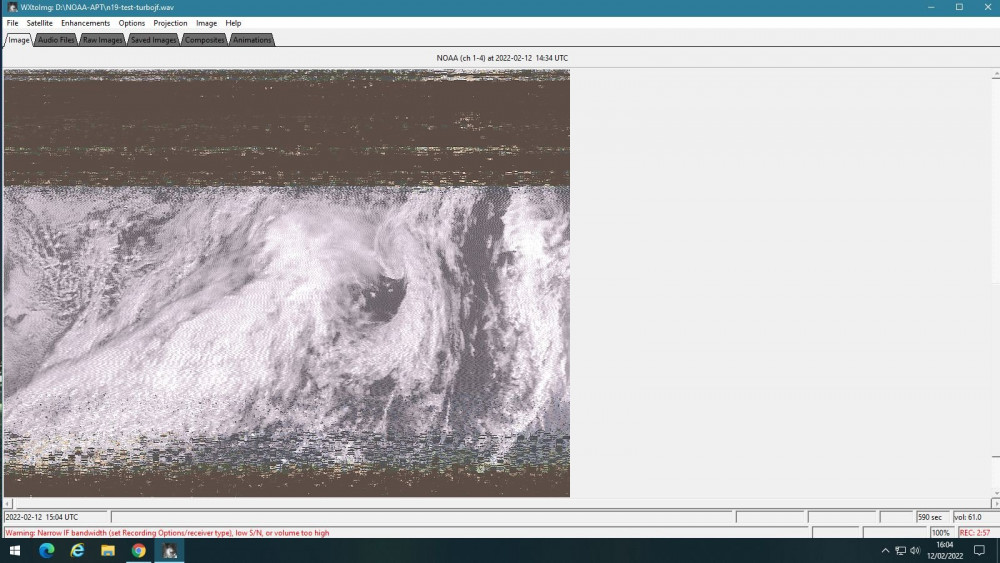

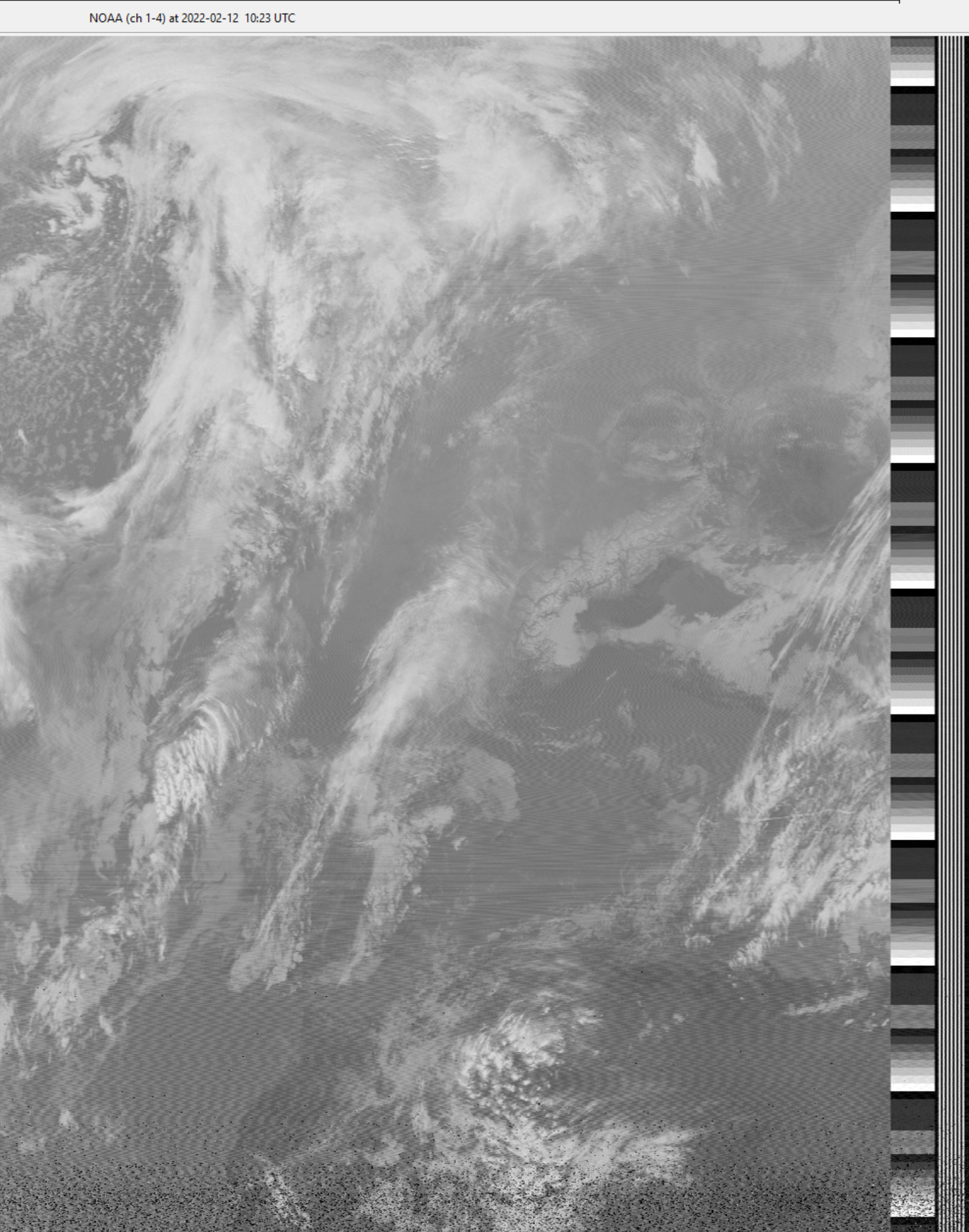

Ton wav traité après avoir coupé avant 200s et après 700s. Colorisation HVC


Mais WxToImg indique que soit le rapport S/N n'est pas bon, soit que le niveau est trop fort; en effet il indique 2,57 (en bas à droite) alors qu'en général j'ai aux alentours de 1.
Je pense qu'il faut que tu ne mettes pas le gain à fond; il faut le réduire en surveillant le S/N . C'est plus facile avec SDRSharp qu'avec SDR++
Pas moyen de mettre la colorisation MCIR (infrarouge); le canal B est saturé

Pour le moirage..aucune idée

[pejive]

noaa 19 de 17h40 très loin, bruité au début (j'ai coupé) mais bon signal au Nord
Enregistré directement en 11025


[turbojf]

Première écoute avec AIRSPY SDR sur NOAA 19, un petit filou qui se tient à bonne distance, à environ 2500km au plus près..
L'antenne culmine maintenant à 4 m du sol, toujours à l'air libre.
Beaucoup de friture, le faible signal se montre quand même exploitable , j'avais calé le gain sur RTL automatique par précaution.

[pejive]

Celui-là était difficile, même pour moi. Tu as même le signal de télémétrie à droite vers 137,780 MHz.
Chez toi aussi çà passe mieux au N-NE

[pejive]

Meteor IR 11 microns

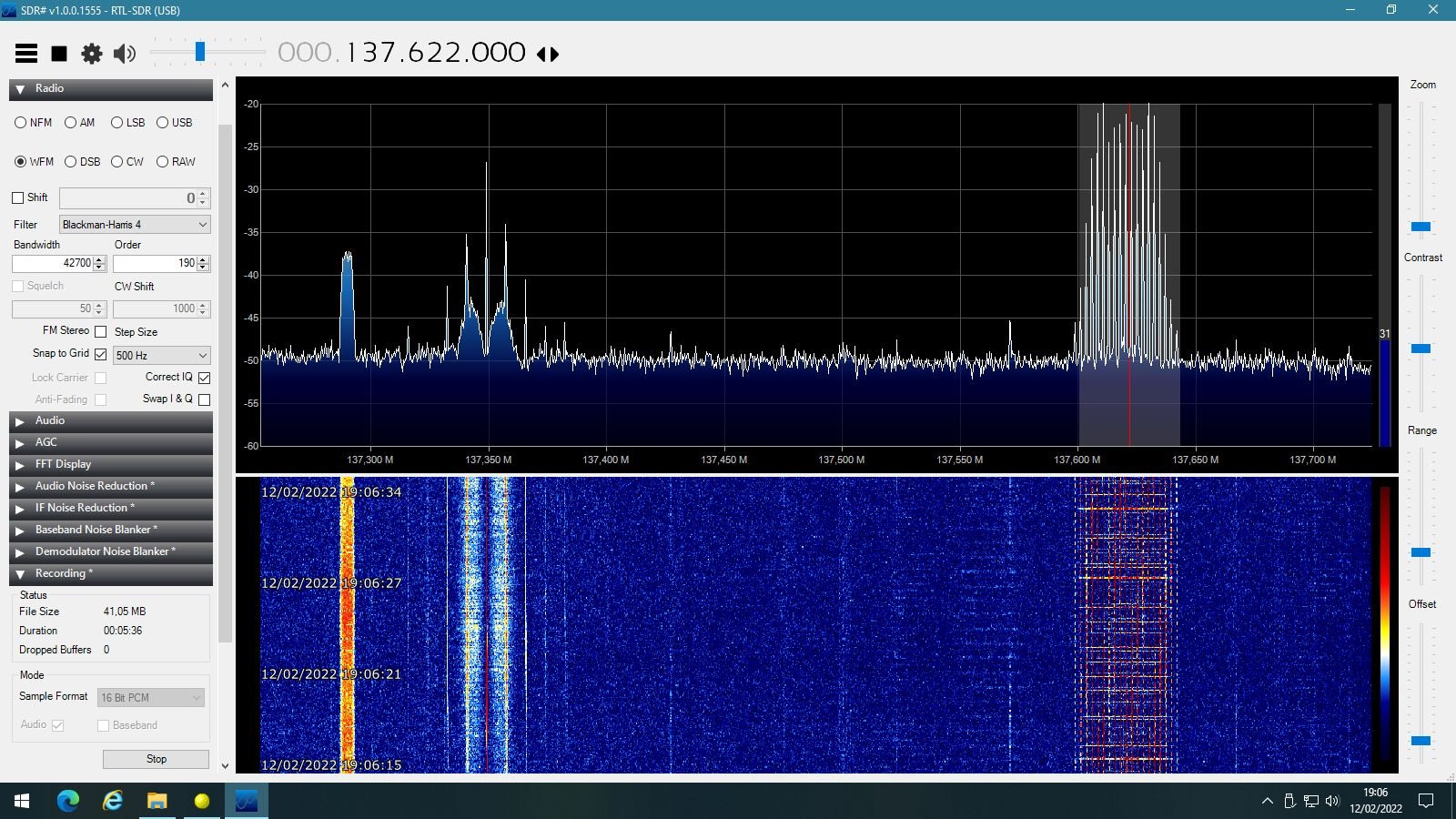

NOAA15 très costaud, avec la télémétrie HIRS sur 137,35

[turbojf]

NOAA19 à l'instant, problème de moirage résolu!

[turbojf]

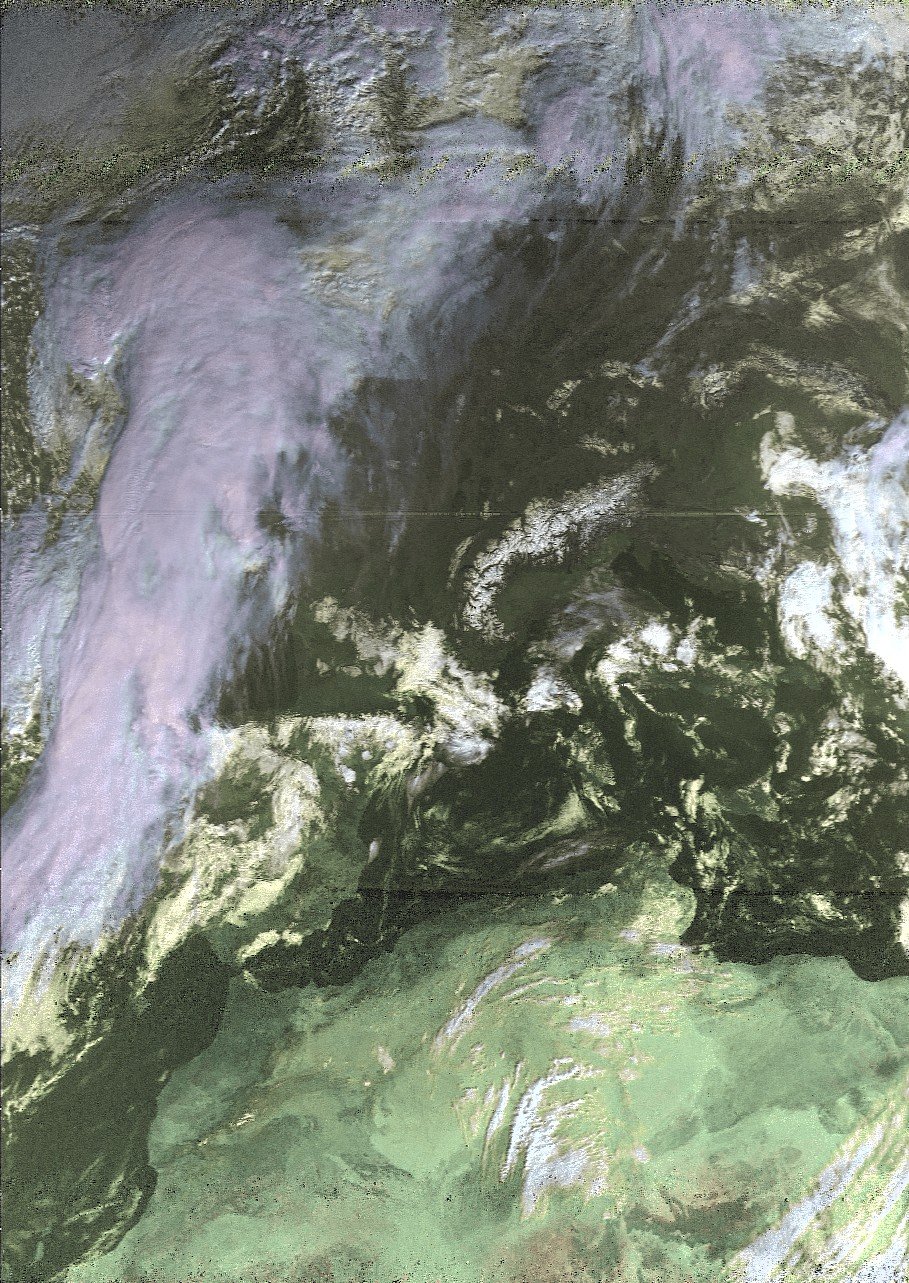

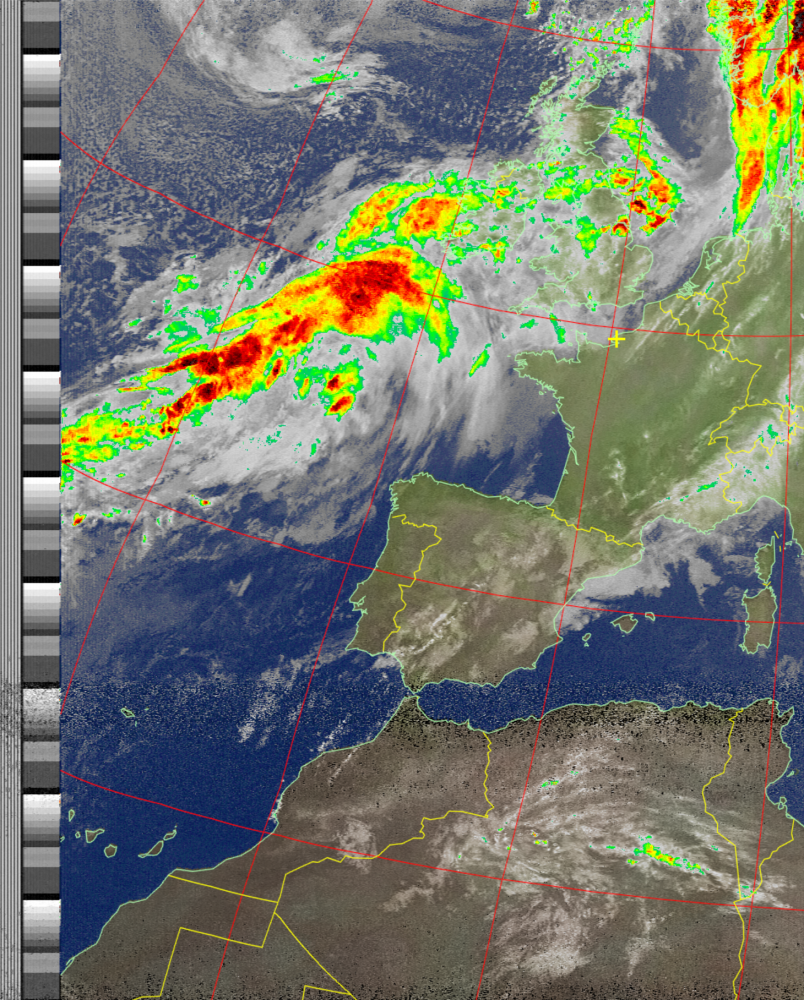

Et après un décodage WXToImg , voici un rendu couleur de la carte IR avec les précipitations.

La prochaine étape consistera à installer l'antenne, à l'abri dans le grenier, et probablement y adjoindre un préampli pour compenser les pertes induites par cette nouvelle implantation.

23:00, de nouveau NOAA18

[pejive]

impressionnant ! On voit l'effet du dégagement de l'antenne.
tu captes plus loin que moi au delà des Canaries...
Il va falloir que j'essaie cette QFH ou alors que je mette un 2e préampli
Maintenant tu devrais essayer Meteor
Dans WXtoimg il faut faire "crop telemetry"

noaa15 du matin, je n'étais pas prêt pour le début du passage; très bruité mais on voit la mer Rouge


suivi de noaa19

[turbojf]

Il va falloir que j'essaie cette QFH

Tes deux Padawan ont fabriqué la leur, tu n'as pas le choix.


La clé SDR ayant passé la nuit à la belle étoile, elle a eu un peu de mal à redémarrer à froid.
Au sujet de METEOR M2, maintenant que j'ai pigé que SDRSharp regorgeait de plugin, je viens de faire ma première tentative en enregistrant 40Mo à la volée.

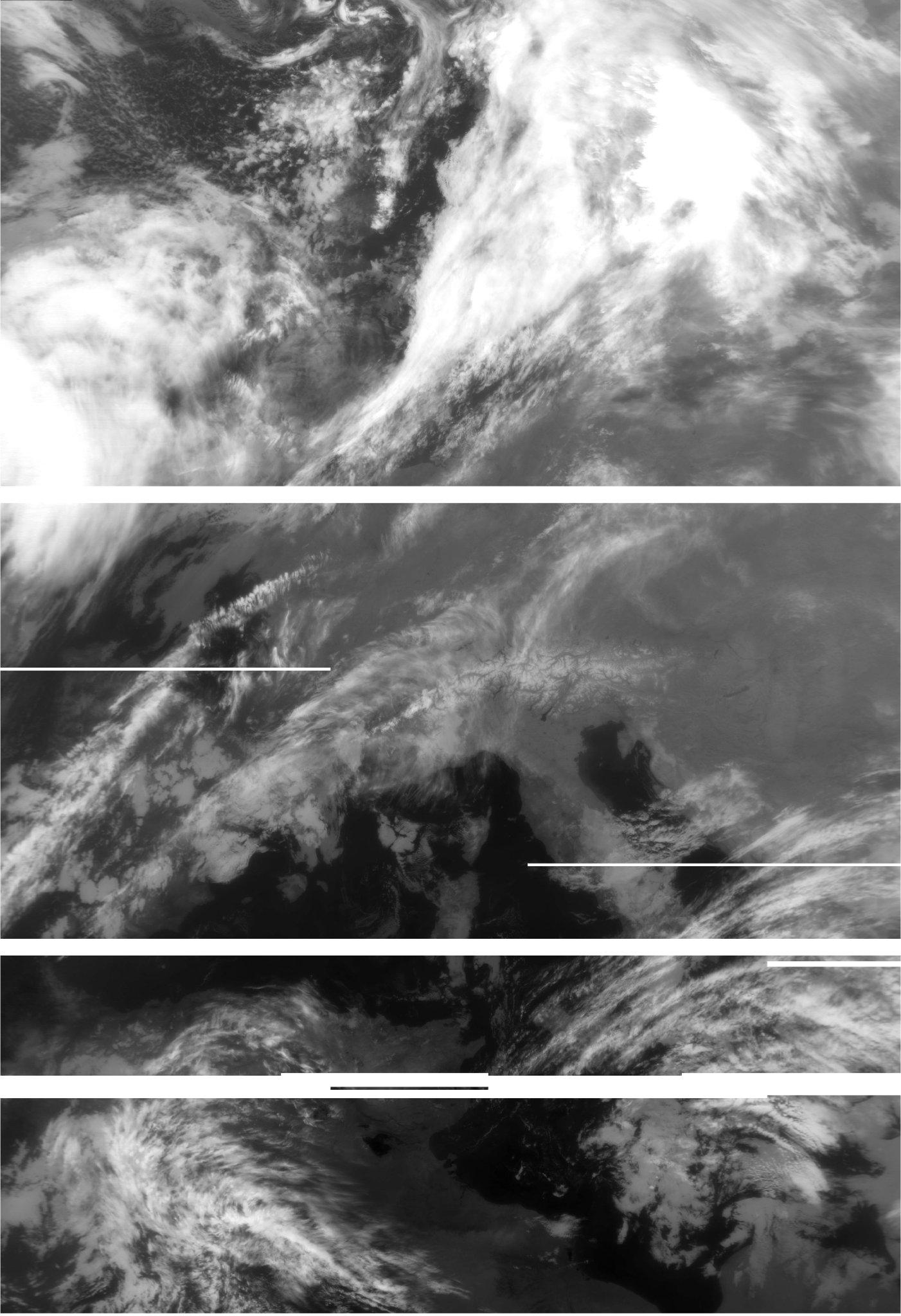

Et la première image décodée, on dirait les montagnes de chez @Caprice

[pejive]

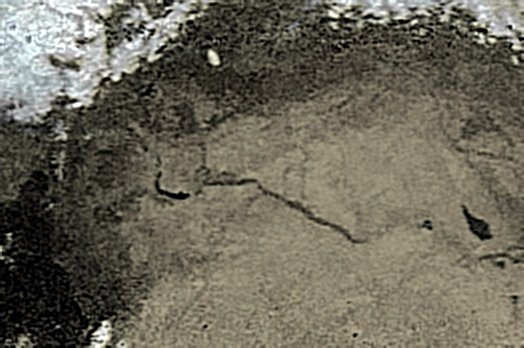

noaa18 de 09h30 en HVC


Jolie vue sur la vallée de l'Euphrate; Bagdad est juste à droite


[pejive]

Il va falloir que j'essaie cette QFH

Tes deux Padawan ont fabriqué la leur, tu n'as pas le choix.

Oui mais "Plus puissante Chez Eux La Force Est"

[turbojf]

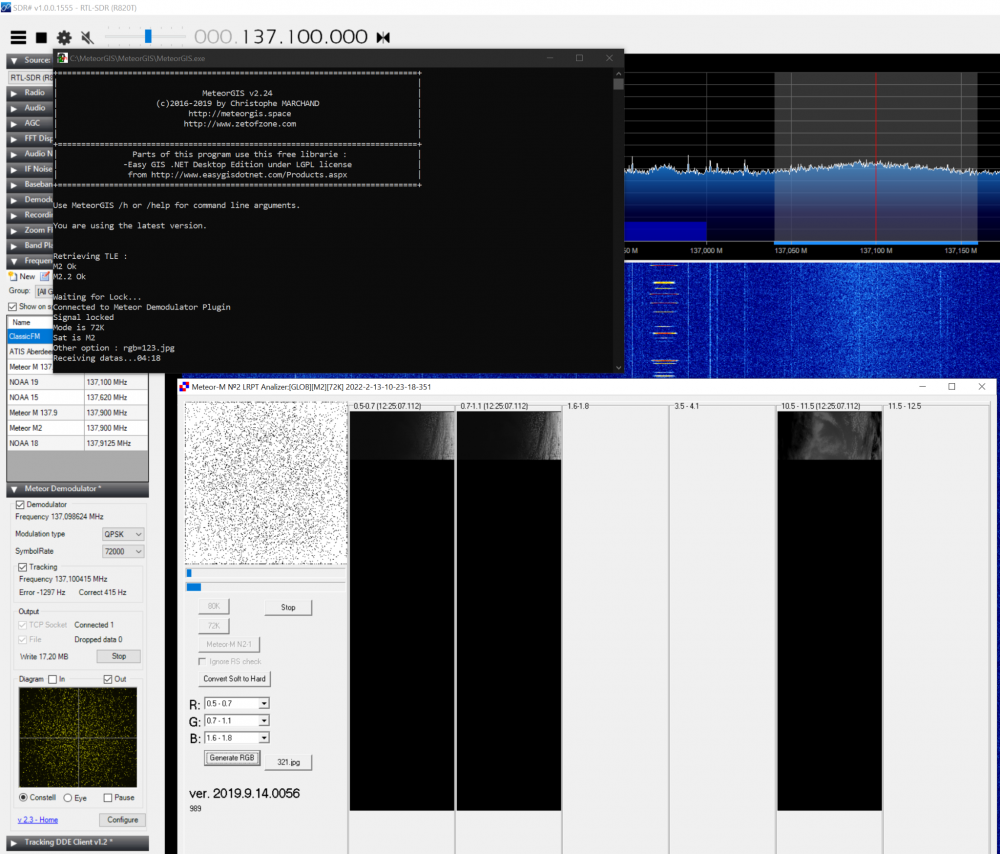

Et décodage en direct de METEOR 2 avec la suite LRRPT METEOR GIS .
La version RTL-SDR v1.0.0.1555 est quand même plus ergonomique que la dernière mouture que j'utilisais encore en début de matinée.

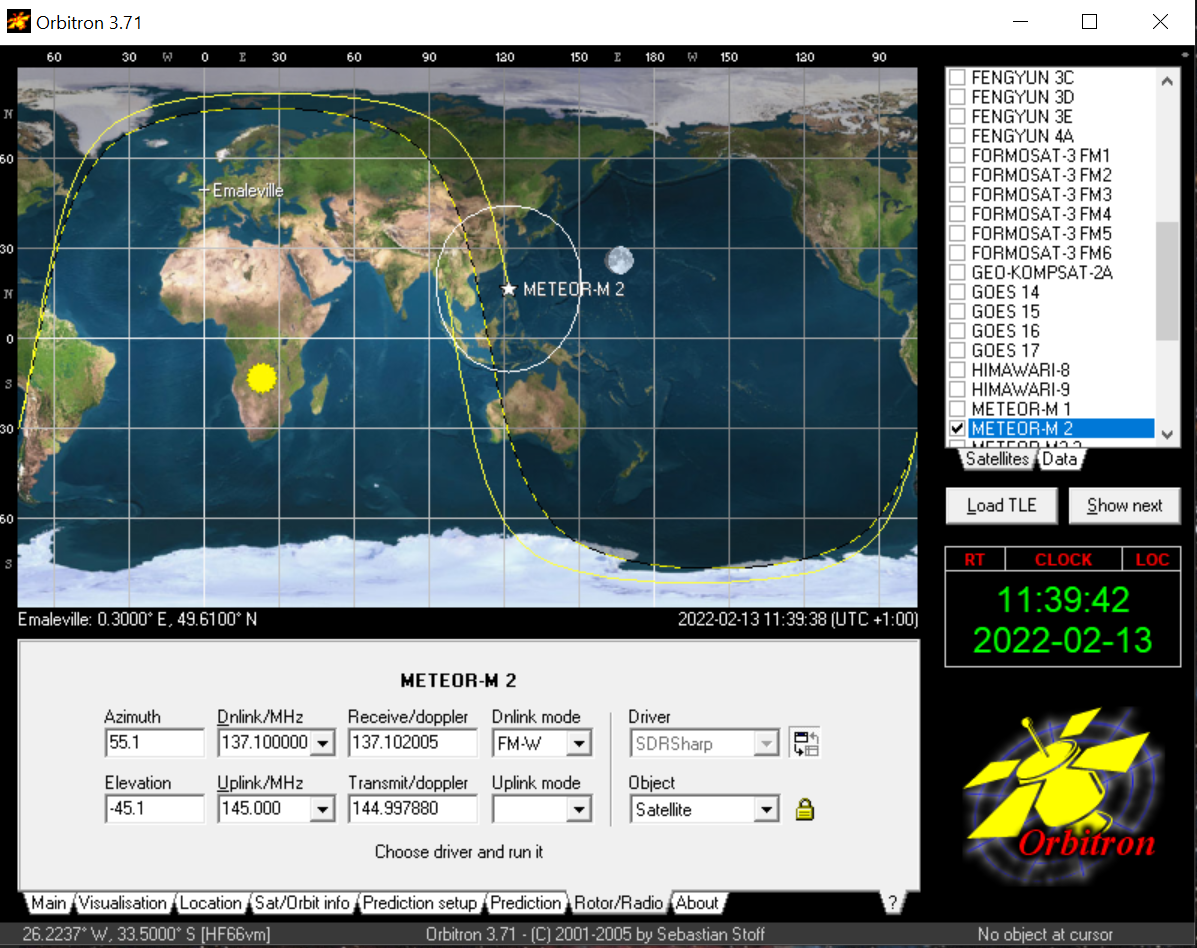

En plus, voir Orbitron lancer l'acquisition en auto auto (copyright @kawa) dès lors que Meteor M2 se lève, quel pied!

[pejive]

je n'ai pas encore réussi le mode auto auto
Ce n'est pas cette suite que j'utilise, c'est celle de Les Hamilton

[turbojf]

Les Hamilton

ça doit être la même, je suis allé piocher ici: https://leshamilton.co.uk/MeteorGIS.htm

NOAA18 à l'instant, démarré un peu tard mais enregistré jusqu'à l'élévation 0°.

Meteor M2 se pointe très au nord vers 12:03, c'est le moment de déclencher un autre auto auto pendant l'apéro.
Orbitron est paré!

[pejive]

Hum! Meteor de 12h03 j'ai des doutes.
Par contre j'ai un bon tracking sur l'apéro
