Monture AZ GTI ou AZGTI ou AZGTi

[kaelig]

Bonjour, je me suis équipée d'une monture nomade pour compléter ma monture principale (non nomade).

Profitant de la couverture nuageuse, je me permets de démarrer un nouveau post pour regrouper toutes les informations utiles et les expériences utiles concernant cette monture qui est très utilisée en VA soit en mode AZ, soit en mode EQ. Pour ceux qui en ont une, si vous pouviez partager vos montages et notamment l'adaptation au niveau du pas de vis 3/8.

J'ai reçu la monture hier, montée, mise à jour en mode EQ, test en WIFI et en câble EQMOD, installation et configurarion avec GSS.
Mais j'ai un souci de claquement quand je vais vers la droite, donc retour vers le SAV.

0) Infos utiles
--------------------
C'est une monture qui se fixe sur le trépied dédié, un trépied photo ou autre (pas de vis 3/8"). Elle est conçue pour une utilisation
de base en azimuthale (AZ). L'ajout d'une table équatoriale (William optics, skywatcher, ....) et une mise à jour logicielle (prochain post)
permettent de l'utiliser en Equatoriale. Comme toute monture, une mise en station est nécessaire et pour l'utilisation en équatoriale,
un alignement polaire (PA) avec logiciel (Sharpcap, NINA).

La connection
- Wifi: tablette ou PC (nécessite le chargement de Synscan)
- cable EQMOD spécifique: PC

Charge maximale supplémentaire (kg) 5
Matériel Aluminium
Poids (g) 1300
Platine double Vixen-Style
Type de moteur Servomoteurs
Connection 3/8"
Système GoTo oui

Skysafari
Dans Scope Setup Settings, il faut choisir Scope Type -
SkyWatcher SynScan - Equatorial goto German

IP adress : 127.0.0.1 Port Number : 11882
si on connecte les deux sur le même téléphone

sinon, regarder l'adresse IP, par exemple: 192.168.4.3
IP adress : 127.0.0.1 Port Number : 11882

Note: connection en Wifi par défaut: 192.168.4.1

Notes PA: les parametres ASCOM EQMOD doivent être ajustés pour la monture
AZGTi. Total steps: 2073600, Worm steps: 14400, tracking offset: 0


1) Post VA sur le sujet
----------------------------

Conseil Setup VA léger avec Lunette type EVO 72ED (Evscope du pauvre): http://www.astronomie-va.com/forum/view ... 838#p92838

Avis trepied AZ-GTI: http://www.astronomie-va.com/forum/view ... 9b3#p50862

Votre config Az Gti: http://www.astronomie-va.com/forum/view ... 733#p59733

Planétaire au Starblast 4.5 + AzGTI: http://www.astronomie-va.com/forum/view ... 33#p401337

Test VA 130PDS SW sur AZ GTi SW: http://www.astronomie-va.com/forum/view ... 211#p88211

Motorisation du focuser de l'EvoGuide50ED: http://www.astronomie-va.com/forum/view ... 788#p58788


2) Autres liens
--------------------

Monture Sky Watcher AZ Gti ? (WA): https://www.webastro.net/forums/topic/1 ... er-az-gti/

Using the Skywatcher AZGTi with a Windows PC, ASIAIR, and Stellarmate: Review and Opinion


3) Test & revues:
-----------------------

https://nightskypix.com/skywatcher-az-gti-review/

https://star-hunter.ru/en/sky-watcher-a ... nt-review/

https://www.skyatnightmagazine.com/revi ... -fi-mount/


4) Vidéos youtube
--------------------------
Quoi de neuf? Webdiffusion : Présentation de AZ-GTi par skywatcher USA



Vidéos d'Enastros en Français:

Utilisation de la monture AZGTi Sky Watcher


Passer du mode AZ au mode EQ - AZGTi Sky Watcher



Vidéos de Cuiv, pour moi, les meilleures:

A Fully Automated, Ultraportable Astrophotography Setup! Lens & Camera


Setting up the AZ-GTi Mount in Equatorial mode - for portable Astrophotography!


Pour les bidouilleurs:

Tuning the Skywatcher AZ-GTI! The road to an ultralight, fully automated astrophoto rig!


Sky Watcher AZ GTI entièrement démonté et reconstruit. Graisse nettoyée et fraîche.


AZ-GTi RA Clutch Reassembly with discussion of Cleaning and Modifications

[kaelig]

post réservé explication passage AZ en EQ

[Poussin]

Tiens dans les liens de CN
https://www.cloudynights.com/topic/6615 ... cessories/
https://www.cloudynights.com/topic/7213 ... or-az-gti/

[f6uhbgf]

Aussitôt acheter aussitôt modifier

Le plus problématique est la barre de contre poids , et son filtage en dim 12 , du coup bricolage maison .

Pour ceux qui veulent pas s'embêter Alexandra d'Enastros vends des kits es pour az-gti .
Ne pas hésiter c'est une boutique hyper sérieuse gérer pour une passionnée.
https://www.enastros.fr/product-page/ki ... 9quatorial

[Tête en l'air]

Je suis justement en possession d'une az-gti depuis peu,

C'est Cuiv qui m'a donné l'idée puis les post de Clouzot et d'autres.

J'ai donc l'azgti ( utilisé seulement 2 fois pour le moment en az pour de la va ) avec le wedge de la star adventurer, je l'utilise avec stellarmate en remote avec une tablette ( mais un asi air arrive chez moi ce we) . J'ai eu un adaptateur pour passer ma barre de contrepoids de star adventurer m8 en m12 avec quelqu'un sur Facebook qui en avait en trop ( j'ai eu du mal a trouver le bon modèle par moi meme en Europe par contre ) .
Je vais faire comme @f6uhbgf et utiliser la colonne azgti. J'ai une 72ed avec un 1000d pour le moment en attendant de bien choisir ma première cam refroidie le tout sur un trépied omegon titania 600 que je ne recommande pas .

J'ai donc très peu d'experience pour le moment mais j'essaierai de partages mes expériences/conseils ici si c'est ok.

[f6uhbgf]

Je vais faire comme @f6uhbgf et utiliser la colonne azgti. J'ai une 72ed avec un 1000d pour le moment en attendant de bien choisir ma première cam refroidie le tout sur un trépied omegon titania 600 que je ne recommande pas .

L'extension de colonne et indispensable quand l'ont passe en mode eq , sans cela le tube risque de taper contre le trépied .
C'était le cas avec mon Newton 130.

[kaelig]

Setup Nomade: base AZGTI (recopie de ce que j'avais mis dans mon fil config)
========================

Le setup avec la monture CGEM ii n'est pas très nomade et pas facilement déployable dans un champs. Je travaille actuellement sur deux setups nomades pour faire du VA:

1) le premier setup est basé sur la monture AZGTI avec une lulu petite focale ou le 130PDS
2) le deuxième setup est basé sur une monture mécanique LX3 omegon pour du grand champ: APN ou objectif d'APN

Je profite de cette période nuageuse pour faire avancer ce setup d'appoint ou nomade. Il me servira aussi quand la soirée s'annonce nuageuse pour profiter
des trouées (même en Bretagne, ca devient rare).

J'ai d'abord testé avec la base équatoriale de SW, en dessous la rehausse SW et un pied de théodolite

Mais j'avais une base baader stronghold dans mes tiroirs, je voulais la réutiliser. Cette base est sympa à utiliser, à une charge utile de 7 kg
mais est limité dans ses mouvements (dommage vu le prix), notamment pour les réglages de déclinaison

Baader_stronghold_1_2022-02-19 22-23-57.jpg (10.42 Kio) Consulté 4878 fois

Je n'ai que 35° de jeu ... du coup 90-35 = 55°, c'est dommage, j'habite à 51° Nord

Du coup, je me suis inspiré de la solution trouvé par Hercules pour son clone de stronghold Baader:
https://fr.aliexpress.com/item/32822479 ... mainSearch

Ils ont tout simplement rajouté un plan incliné de 45°, du coup ... hop, la base équatoriale fonctionne pour chez nous.

Et comme les chinois sont des gens pragmatiques, la pièce existe (en plus dans un joli rouge). Elle peut être utilisé dans deux sens, il y a une goulote de chaque côté.

le lien pour ceux que ca intéresserai:
https://fr.aliexpress.com/item/10050035 ... 6c37hNS9nR

Du coup, j'ai opté pour le montage avec cette base sur lequel j'ai vissé une queue d'aronde Vixen. Ceci me permet de démonter plus facilement les choses.

Voilà, c'était les bidouilles du soir. Je vais maintenant m'attaquer aux améliorations possibles de la base équatoriale Skywatcher

J'attends maintenant un peu de ciel pour tester grandeur nature.

Vous pouvez trouver des données intéressantes sur l'amélioration de cette base ici:

https://nightskypix.com/star-adventurer-problems/
https://www.webastro.net/forums/topic/1 ... kywatcher/

[kaelig]

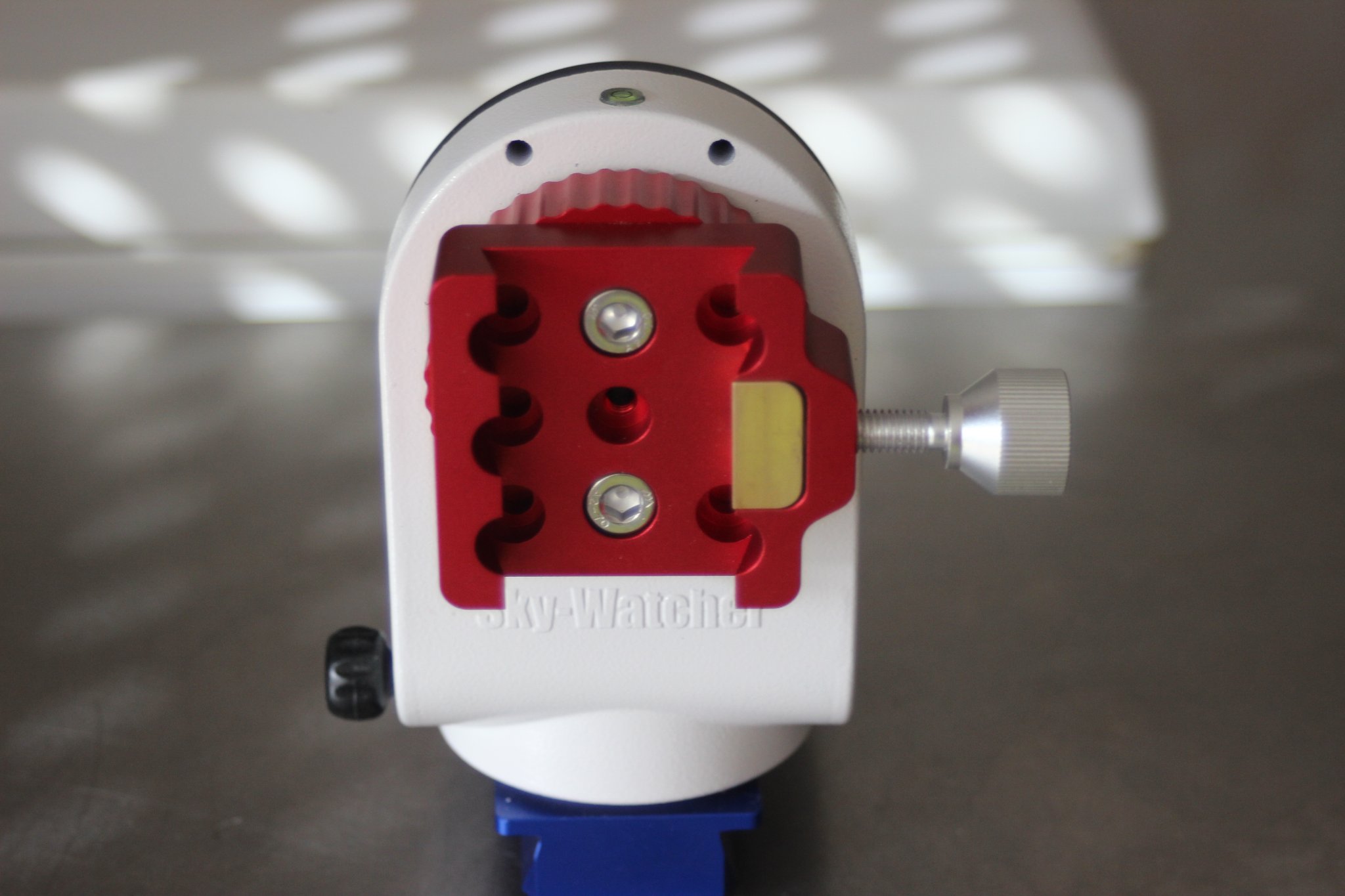

Modification de la monture AZGti

il s'agit de remplacer l'aronde femelle de l'AZGTi par une autre plus robuste. Une pièce toute faite existe:

https://fr.aliexpress.com/item/10050024 ... 6c37FQzPfS

aronde_vixen_2022-02-25 16-21-44.jpg (43.72 Kio) Consulté 4871 fois

Il faut décoller le collant rond qui cache les 4 vis, puis fixer la nouvelle aronde (les vis et les clés Allen sont fournis avec)

En image, ce sera plus explicite

[kaelig]

j'aimerai tester ce soir le nouveau 130PDS avec l'AZgti et la caméra Altair. si vous avez des conseils à me donner, n'hésitez pas?

@soulearth c'est pas toi qui utilise le 130PDS avec l'AZGti? quel poids mets-tu en contrepoids? comment règles tu l'équilibrage?

[soulearth]

@soulearth c'est pas toi qui utilise le 130PDS avec l'AZGti?

A non, moi c'est une eqm-35.

[kaelig]

Je rajoute ici, le lien vers le post de @Robot_boy : "Mise en station AZ GTI + base equatoriale + 50ED"

viewtopic.php?p=108378#p108378

[kaelig]

Pour ceux qui ont un Ipad, une petite appli sympa pour l'alignement polaire

[Tête en l'air]

Je trouve la mienne assez dure sur l'axe ad. L'équilibrage n'est pas précis du coup à cause de la résistance. L'un d'entre vous à déjà eu ce problème et y a remédié ?

[clouzot]

Je trouve la mienne assez dure sur l'axe ad. L'équilibrage n'est pas précis du coup à cause de la résistance. L'un d'entre vous à déjà eu ce problème et y a remédié ?

Oui. Il faut démonter cet axe, desserrer la pièce qui sert à mettre en tension, graisser, et en profiter pour nettoyer les éventuels copeaux (qui étaient partout dans mon AZ-GTi et faisaient des points durs).
On n'échappe pas à une certaine résistance quand même, mais c'est nettement mieux après.

[Papylima]

Pour ceux qui ont un Ipad, une petite appli sympa pour l'alignement polaire

Ça marche aussi avec un iPhone (je ne sais pas pour Androïd).
Je m'en sers à chaque session pour faire un premier alignement grossier. Ça prend 1 mn ou 2.
Mais je n'utilise pas ce montage métallique compliqué mais une "raquette" en bois (pas magnétique), qui éloigne (un peu) le smartphone de la monture.

Là c'est sur une AVX, mais c'est évidemment transposable sur n'importe quelle monture.

[Papylima]

Je n'ai rien inventé.
Il y en a même qui vont plus loin :


[kaelig]

Là c'est sur une AVX, mais c'est évidemment transposable sur n'importe quelle monture.

C'est dommage l'appli n'existe pas encore sous android. Quelle précision obtiens-tu?

Je vais essayer une autre appli sur Androit Skyeye pour faire la même chose. L'idée, c'est d'être assez prêt de Polaris pour que SC (ou autre) puisse toujours
faire l'alignement polaire. Je tente à la prochaine ouverture

[Papylima]

Quelle précision obtiens-tu ?

Plus ou moins 1 degré en altitude comme en azimuth. C'est suffisant pour dégrossir l'alignement qu'on peut ensuite fignoler avec NINA ou l'Asiair (ou avec Sharpcap ou le Polemaster quand on voit la polaire).

[Ameleo37]

J'ajoute un lien avec une bidouille sympa trouvée au hasard de mes recherches sur le net: une manette nunchuk de WII pour piloter l'az-gti.
https://az-nunchuk.fun/2020/09/03/how-t ... z-nunchuk/
Le Lien en japonais (traduit par gogol) où on peut trouver un peu plus de détails sur certains points)
https://1-az--nunchuk-fun.translate.goo ... x_tr_hl=fr

Dommage que cela entre en conflit avec le pilotage astro, j'en aurais fabriqué une sinon!
