Réception meteo fax et RTTY

pejive · Message par **pejive** » 03 mars 2022, 16:46

Un autre exercice d'utilisation du up-converter et de la clé de réception SDR .
Des cartes météo sont transmises par fax sur les fréquences HF.
http://14ar2555.eklablog.com/swl-fax-meteo-c30342558
par exemple la station de Hambourg sur 7880 kHz
pas facile, avec mon installation,(l'antenne est un bout de fil de quelques mètres , à l'intérieur) de repérer le bon signal au milieu d'une mer de parasites;
de plus je ne connais pas avec précision la fréquence de l'oscillateur local du up-converter; théoriquement avec un quartz de 27,065 MHz elle devrait être de 135,325 MHz,
mais elle est visible à 135,316 MHz dans SDRSharp
J'ai quand même réussi à retrouver le bon signal

Le signal BF est transmis au logiciel SeaTTY par le câble virtuel.
Lorsque la fréquence est bien accordée on voit apparaître des signes

: 220303-162002.PNG (631.74 Kio) Consulté 3189 fois

pejive · Message par **pejive** » 03 mars 2022, 17:52

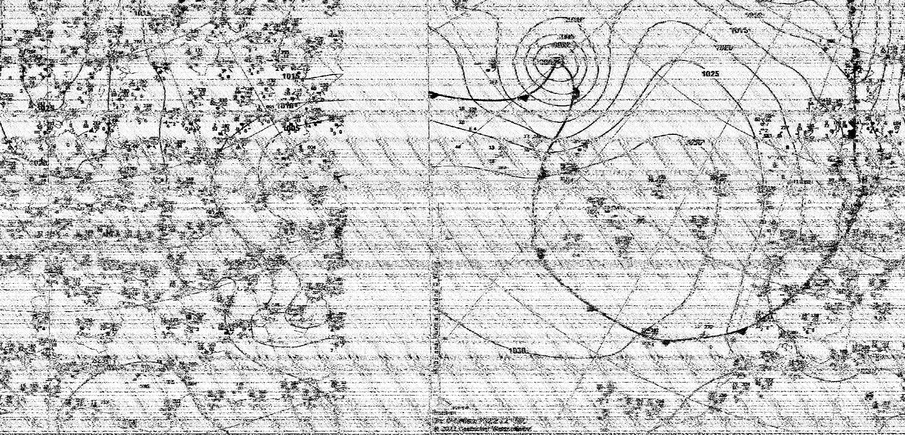

réception avec une meilleure propagation; signal moins brouillé

: 220303-174009.PNG (549.58 Kio) Consulté 3181 fois

pejive · Message par **pejive** » 03 mars 2022, 19:16

Un bon début mais le bruit a repris l'avantage.
Prochains essais avec l'antenne cadre amplifiée

: 220303-190002.jpg (332.35 Kio) Consulté 3174 fois

turbojf · Message par **turbojf** » 03 mars 2022, 20:45

En parlant de fax, tu as vu ça @pejive ?

: image.png (23.25 Kio) Consulté 3168 fois

Ce sera probablement mon prochain challenge dans le domaine.

pejive · Message par **pejive** » 03 mars 2022, 21:17

Oui mais le 1,6GHz ne peut être abordé qu'avec du matériel tout câblé

pejive · Message par **pejive** » 04 mars 2022, 06:52

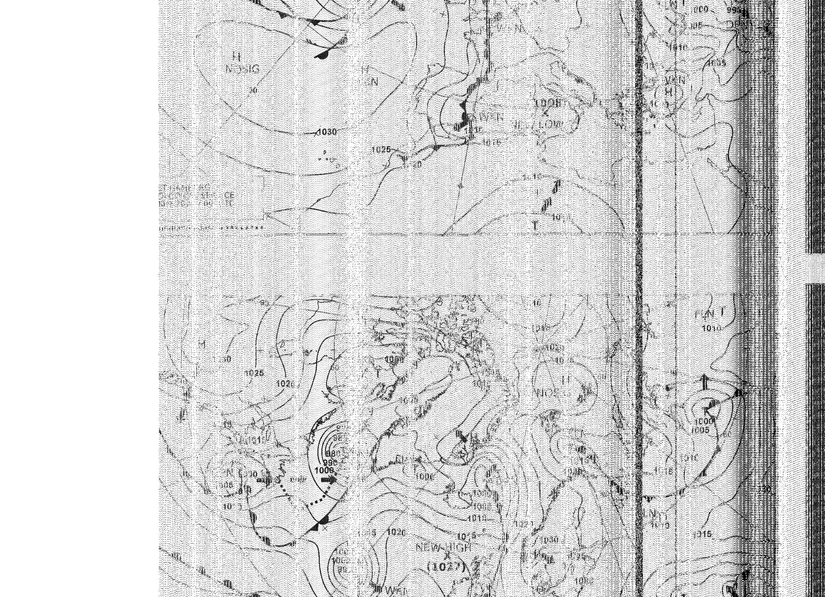

réception matinale sur 3855 kHz
J'ai appliqué le shift -135316000 pour avoir l'affichage direct de la fréquence dans SDR Sharp

: 220304-062503.PNG (568.35 Kio) Consulté 3156 fois

pejive · Message par **pejive** » 04 mars 2022, 14:36

essais sur antenne cadre amplifiée
Le up-converter résiste toujours

malgré les multiples transformations

Jeté d'antenne sur bibliothèque

: ant-cadre.jpg (49.94 Kio) Consulté 3150 fois

: 220304-135938.jpg (203.88 Kio) Consulté 3150 fois

Il semble y avoir un problème de synchronisation, l'image est décalée; peut-être à cause du décodage lancé en mode manuel

Lambda · Message par **Lambda** » 04 mars 2022, 15:04

Rhoooo

... Je faisais ça, y'a un moment, avec un petit Sony ICF7600G, quelques mètres de fils, une entrée carte son sur un petit Laptop, et un petit software (gratuit il y'a 20 ans) dont j'ai oublié le nom, et roulez jeunesse!

J'aime beaucoup l'aspect monochrome, un peu "vintage/oldschool" de ces cartes là, avec les imperfections de réceptions dues aux aléas de propagation.......

Belle manip DIY! Merci pour ton partage!

à+,
Lambda

pejive · Message par **pejive** » 04 mars 2022, 15:49

Je voulais le faire il y a 25 ans mais à l'époque je ne savais pas bidouiller avec les cartes son

J'ai fait des progrès, le matériel aussi.
Avec l'ampli bien réglé, un déréglage involontaire de fréquence provoque une bande noire

: 220304-153202.jpg (214.7 Kio) Consulté 3136 fois

pejive · Message par **pejive** » 04 mars 2022, 19:28

belle réception ce soir. J'ai vu qu'il y avait un bouton pour ajuster le début de l'image, çà sera pour une autre fois

: 220304-190955.jpg (153.77 Kio) Consulté 3126 fois

En haut Saint-Pierre et Miquelon

pejive · Message par **pejive** » 05 mars 2022, 06:15

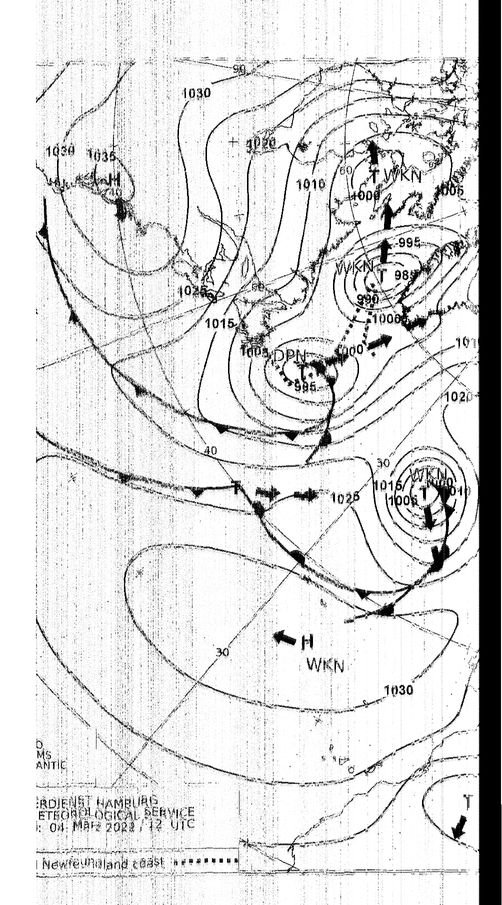

image corrigée ( slant et synchro ) après réception

: 220304-190955rect.jpg (143.42 Kio) Consulté 3118 fois

pejive · Message par **pejive** » 05 mars 2022, 08:48

Carte de prévisions pour lundi reçue à 08h30 sur 7880 kHz

Les bips de fin de transmission

réception de 10h30

pejive · Message par **pejive** » 05 mars 2022, 12:05

Jolie capture de la fin de transmission

pejive · Message par **pejive** » 06 mars 2022, 16:21

Plugin 3D

réalisant l'adaptation d'impédance entre le 75 ohms du câble d'antenne et le 1500 ohms du filtre d'entrée

: upconv-adapt75-1500.jpg (83.96 Kio) Consulté 3093 fois

Pas d'amélioration visible, mais la propagation n'était pas très favorable

: 220306-135604.jpg (122.15 Kio) Consulté 3093 fois

Lambda · Message par **Lambda** » 06 mars 2022, 20:02

Bravo pour ta persévérence!

Eventuellement, tu pourrais peut-être essayer de bricoler un transfo d'adaptation d'impédance, pour ce passage 75 Ohms -> 1500 Ohms ?
À faire en large bande sur un tore qui bosse encore correctement à quelques MHz...

Tu pourrais éventuellement même faire un transfo d'adaptation accordé et remplacer ton filtre d'entré actuel avec ça...
Même avec un transfo à air avec un couplage variable " à l'ancienne".... ça devrait bien "pointu" et booster le SNR....

juste une idée comme ça.

Bonne continuation!

à+
Lambda

pejive · Message par **pejive** » 07 mars 2022, 10:21

Je suis pleinement satisfait de mon dernier montage:
filtre passe-haut 3MHz +transistor / sortie 1500 ohms avec possibilité de mettre quelques dB de gain.
Cela permettra d'avoir ensuite plusieurs passe-bande commutés

Je viens de réussir mon 1er décodage de RTTY sur 10,1MHz sans même avoir réaccordé la sortie VHF du convertisseur

Si c'est un message des ET ils parlent bien l'anglais

ART FIRST NORTH ABOUT 3, OTHERWISE LIGHT AND
VARIABLE WINDS, LOCALLY MISTY, LATER FOG PATCHES, SEA 0,5
METER.
SOUTHERN BALTIC :
NORTH TO NORTHWEST 4, LIGHT AND VARIABLE WINDS LATER, SEA
0,5 METER.
BODDENGEWAESSER EAST :
NORTH TO NORTHWEST 4, LIGHT AND VARIABLE WINDS LATER,
LOCALLY MISTY, FOG PATCHES, SEA 0,5 METER.
SOUTHEASTERN BALTIC :
NORTHWEST TO NORTH 4 TO 5, ABATING, SEA 1 METER.
CENTRAL BALTIC :
NORTHWEST 5, SHIFTING NORTH, LATER ABATING, SEA 1,5
METER.
NORTHERN BALTIC :
NORTHWEST 5 TO 6, SHIFTING NORTH, ABATING SLOWLY, SEA 1,5
METER.
GULF OF RIGA :
NORTHWESTERLY WINDS 4 TO 5, ABATING SLOWLY, LOCALLY
MISTY, SEA 0,5 METER, AT THE NORTHEASTCOAST SEA ICE.

OUTLOOK VALID UNTIL WEDNESDAY MORNING:

ENGLISH CHANNEL WESTERN PART :
SOUTH TO SOUTHWEST 5 TO 6, DECREASING A LITTLE.
ENGLISH CHANNEL EASTERN PART :
SOUTHEAST 5 TO 6, SHIFTING SOUTH, DECREASING A LITTLE.
IJSSELMEER :
SOUTHEAST 4, SHIFTING SOUTH.
GERMAN BIGHT :
SOUTHEAST TO SOUT

pejive · Message par **pejive** » 07 mars 2022, 11:30

Pour en savoir un peu plus sur le RTTY:
http://f1ult.free.fr/DIGIMODES/MULTIPSK/RTTY.htm

pejive · Message par **pejive** » 07 mars 2022, 19:27

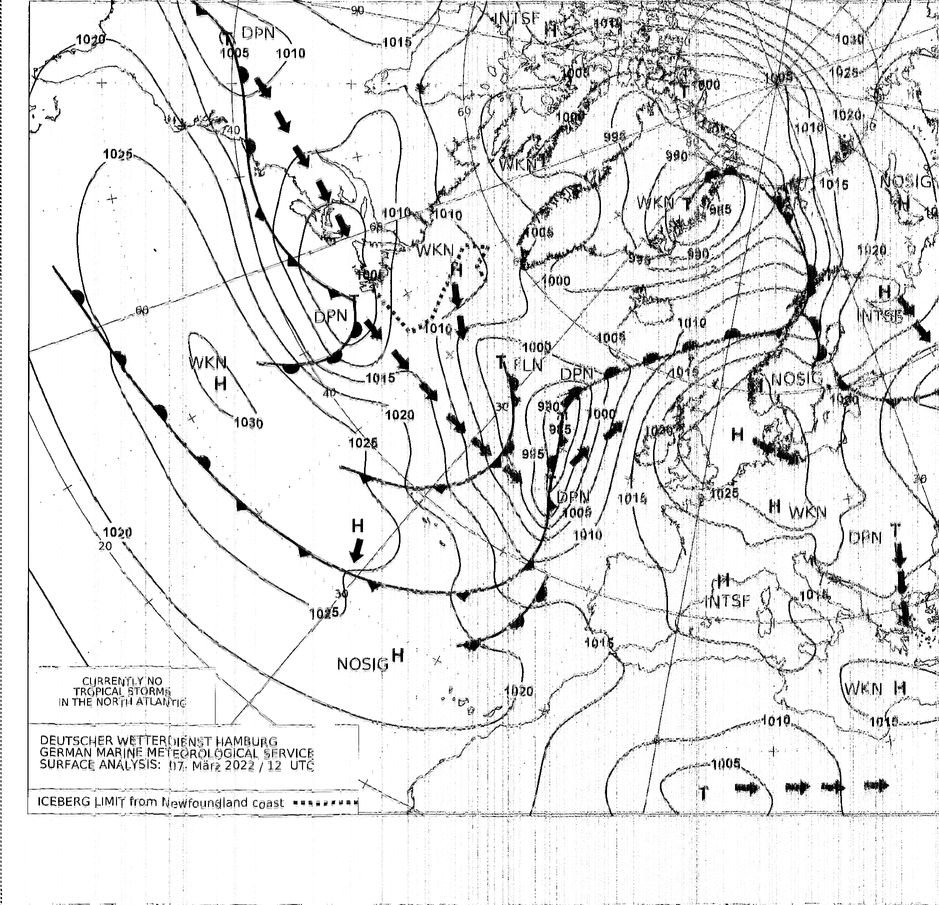

Une jolie carte à colorier

: 220307-190439.jpg (260.29 Kio) Consulté 3056 fois

Casper le fantôme · Message par **Casper le fantôme** » 14 mars 2022, 11:38

La vache que de souvenirs a tenter d'attraper un bulletin météo au milieu de la méditerranée parasité a mort bien sur juste pour te confirmer bennnnnn t'ai dans une belle galère mon pote

pejive · Message par **pejive** » 15 mars 2022, 08:55

Première réception de qualité médiocre, de la station britannique de Northwood

pejive · Message par **pejive** » 25 août 2022, 16:25

La plupart des stations web-sdr , en particulier les kiwi-sdr permettent la réception des météo-fax
http://kiwisdr.com/public/
Choisir une station sur la carte et chercher une transmission fax dans la même région...

Réception de Hamburg depuis une station française

Depuis Boston aux USA

La même station reçue depuis Anchorage

pejive · Message par **pejive** » 25 août 2022, 17:22

Réception depuis San Francisco
Il est possible d'enregistrer les images mais c'est très lent ( ligne par ligne)

pejive · Message par **pejive** » 25 août 2022, 21:31

Image du satellite GOES retransmise par la station de Pt Reyes (Californie) et reçue à Honolulu sur 22,527 MHz

pourquoi faire simple quand on peut faire compliqué

J'ai tenté de l'enregistrer mais çà a bugué

pejive · Message par **pejive** » 26 août 2022, 11:27

Capture depuis Portland, reçue de Pt Reyes sur 8,6 MHz

: goes.jpg (257.59 Kio) Consulté 2941 fois

pejive · Message par **pejive** » 28 août 2022, 16:56

deux réceptions en Asie
Séoul reçu à Okinawa

Guangzhou reçu aux Philippines
