Réception des satellites météo en VHF

[pejive]

Détection de Meteor, très loin et parasité.
Il y a bien un module meteor-demodulator (en bas à gauche) mais je n'ai pas trouvé comment l'activer.
Si j'appuie sur le + rien ne se passe ...Y a un truc

edit: maintenant que Meteor est passé j'ai pigé le truc pour le Module Manager (grâce à une video trouvée sur le net)
Pour activer un module:
1)on lui donne un nom dans la fenêtre de gauche; par ex meteor
2)on le sélectionne dans la fenêtre de droite
3)on appuie sur + et hop!


[pejive]

test sur noaa15 de 17h45 (passage très éloigné)

Il n'est pas possible de réduire la bande passante à moins de 50 kHz en mode WFM; çà évite d'avoir à corriger l'effet Doppler
On note la présence d'un potentiomètre dans la fenêtre Recorder
Le rapport S/N est indiqué par l'afficheur en haut à droite
Résultat: rééchantillonné à 11025 avec NOAA-APT, puis affichage dans WXtoImg


2e essai avec noaa19 beaucoup mieux placé; j'ai réglé directement l'audio sur 11025

du coup, décodage direct par WXtoImg
(je ne comprends pas cette perte de signal à l'Est c'est une direction bien dégagée...)


3e essai avec Méteor; cette fois j'ai activé le Démodulateur, mais on enregistre sans savoir si c'est locké ....
A la fin j'ai eu un gros fichier mais aucune image
Peut-être que j'ai manqué un réglage....

[turbojf]

Je viens de tomber sur un clone de SDRSharp -------> SDR++

ça c'est de la trouvaille! Merci Pierre.

et roulements de tambours, toujours avec l'antenne de poste de radio installée en façade:

edit de 20:38
Et le satellite suivant est déjà en approche:

[pejive]

Bon évidemment, avec un fouet et sans ampli, il faudra choisir les passages proches, mais c'est un bon début.
Ce SDR++ semble moins gourmand en ressources que SDRSharp. Je devrais pouvoir le coupler directement (par VB cable) avec WXtoImg pour décoder en live

[pejive]

tu devrais tester une antenne ground-plane, c'est plus facile à bricoler qu'une QFH
Je l'avais trouvé moins bonne que la V-dipôle, mais vu mon environnement...
https://m0ukd.com/calculators/quarter-w ... alculator/

[turbojf]

A voir.
J'ai un faible pour la quadrifilaire en hélice, en tube de cuivre (je pratique la brasure forte au chalumeau).

Sinon, une ground plane ajustable de ce type me paraît parfaitement indiquée pour tâtonner.

As-tu un analyseur d'antennes dans ta boîte à outil?
Je m'en paierais bien un.

De la visite ce soir à 22:20


Ci-dessous, l'usage du "frequency manager" affiche des repères sur le spectre.

Le résultat après resampling et décodage sous WXToImg en NOcolorIR enhancement.

[pejive]

Non je n'ai aucun appareil de mesure pour les antennes.
Mais en réception c'est moins critique qu'en émission: ma yagi calculée pour 137MHz reçoit toute la bande aéronautique;
il n'y a que pour chasser des signaux très faibles qu'il faut des antennes parfaitement accordées.
La QFH a l'avantage de recevoir en polarisation circulaire; mais le calcul de ses dimensions reste mystérieux .

Pour décoder Meteor il faudra que j'essaie d'autres paramètres;
https://www.dk3wn.info/wp/wetter/die-we ... meteor-m2/
D'après ce site il faudrait enregistrer en mode "baseband" et non "audio" comme je le fais habituellement

[turbojf]

Un stack souvenir du dipôle en V, orienté vers le sud, joliment éclairé par la LED bleue de la rallonge USB.
Quant au ciel de ce mardi 8 février, il n'y a rien à en tirer.

[pejive]

noaa18 de 13h45 loin sur l'Atlantique Nord


[turbojf]

ma version moche, suivi manuel par la fenêtre de toit de mon home office (télé bureau), dipôle en V


[pejive]

ma version moche, suivi manuel par la fenêtre de toit de mon home office (télé bureau), dipôle en V

Pas si mal, vu la distance.

[Caprice]

En effet, vous arrivez à le choper bien loin

Les deux passages précendents de NOAA18 plus près de nous:

[turbojf]

tu devrais tester une antenne ground-plane

Elle est prête! Tout alu, en tubes de 9 mm , brin rayonnant de 52 cm, radiants de 56 cm, platine en alu dont les pointes sont pliées à 45°, presse étoupe central.

[turbojf]


Voici ce que donne la ground plane, posée simplement sur l'astrobox. Elle m'a l'air pas mal, elle mériterait de se retrouver perchée au bout d'un mat, planté à bonne distance de la casa.

[fcouma]

Non mais c'est quoi ce binz ?


[pejive]

Voici ce que donne la ground plane, posée simplement sur l'astrobox. Elle m'a l'air mal, elle mériterait de se retrouver perchée au bout d'un mat, planté à bonne distance de la casa.
ground plane.JPG

Le passage de 20h n'était pas favorable: noaa19 et Meteor passaient ensemble et se brouillaient mutuelllement;
çà arrive périodiquement


[pejive]

Pas encore testé , mais peut-être intéressant:
https://www.sdrangel.org/
edit: j'ai essayé..... j'ai jeté l'éponge
c'est une usine à gaz, je n'ai même pas pu démarrer une écoute

[pejive]

Images moins courantes obtenues par décodage des signaux de télémétrie des NOAA: 20 canaux infrarouge de l'instrument HIRS


Ces signaux sont émis sur une fréquence différente de celle des images .
Par exemple lors du passage de noaa19

Pour le décodage, pas facile .....je vous laisse chercher

https://noaa_hirs_decoder.surge.sh

[pejive]

Ce matin passage à l'Ouest de 9h50
Images x3 car elles sont en très basse résolution (56x56 pixels)
Les longueurs d'onde vont de 15 microns en haut à gauche jusqu'au visible en bas à droite


Le décodeur donne aussi une image MSA, ici à partir des canaux 11 microns et visible


Je n'ai pas réussi à reconnaître la région; il semble que HIRS ne vise pas la même zone que l'APT...

[turbojf]

Entre temps, je viens d'enregistrer un défilement de NOAA18, avec l'antenne 1/4 d'onde , posée coté nord, sur les ardoises, retenue par le coax pincé par le Vélux.

Honorable, mais l'image est distordue, je suppose que c'est parce que le satellite est passé à la verticale du lieu.
J'ai noté un rapport signal/bruit de "40 à 50".

NOAA18 11h39 11fev.jpg (357.68 Kio) Consulté 1065 fois

Enfin, depuis hier soir, j'ai entrepris la construction d'une antenne QFH, à base de PVC et de fil de 2.5 carré.

[pejive]

C'est sûr que la GP ce n'est pas l'idéal pour un passage à la verticale; la radio ce n'est pas simple
Pour la QFH le 2,5² me paraît un peu fin (l'accord risque d'être plus critique); mais il faut tester
Il y a peut-être un problème de slant; çà se corrige facilement avec WXtoImg
Si tu utilises noaa-apt tu peux tenter çà


[turbojf]

C'est sûr que la GP ce n'est pas l'idéal pour un passage à la verticale

Alors allons essayer cette QFH PVC @ouki style, la colle est à peine sèche.

NOAA 18 en live:

Rien à voir à cette heure dans le grand nord!

[pejive]

Joli bricolage mais le résultat est décevant
Même sans préampli çà devrait être meilleur compte-tenu de ton dégagement; cf résultats de @Caprice
çà peut provenir du fil de diamètre trop faible, ou d'autre chose...(une soudure défectueuse ?)
Si tu peux trouver du coaxial de télé de récupération tu pourrais l'utiliser en soudant le fil central et le blindage.
Sinon comme autres antennes:
la Turnstile mais l'adaptation d'impédance est un peu compliquée
la Yagi, ma favorite (modèle WA5VJB qui simplifie l'adaptation d'impédance) ; on peut mettre 2 yagi croisées mais on retombe sur les problèmes d'adaptation d'impédance
https://www.astronomie-va.com/forum/vie ... 345#p78345
Pour les essais tu peux tenter de recevoir des ATIS pas trop éloignés
https://skyvector.com/airports/France/Haute-Normandie

[turbojf]

joli bricolage mais le résultat est décevant

Merci, et oui j'ai encore du chemin à parcourir.
Je retiens ta proposition de remplacer le câble par du coax TV dont l'âme et la tresse sont soudés entre eux.


Le signal est fort mais ça crache, 40dB de gain au potentiomètre, c'est trop, idem sur le NOAA 15 de 7h39

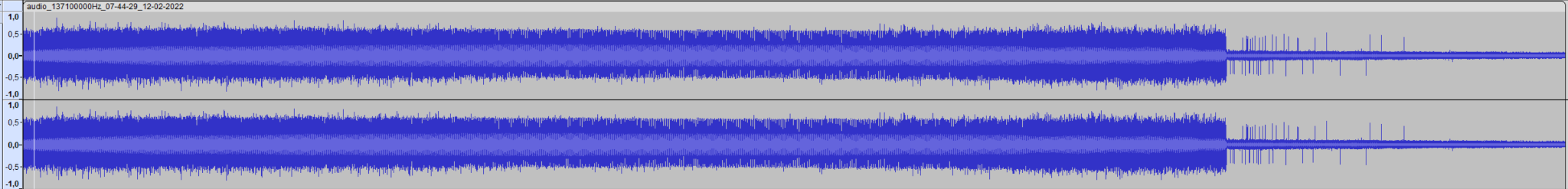

Si tu veux bien tendre l'oreille vers le court extrait ci-dessous, après l'avoir renommé de .txt en .wav.

audio_137620000Hz_07-38-14_12-02-2022-short - Copie.txt

(4.42 Mio) Téléchargé 25 fois

NOAA 19 suivait immédiatement, le voici avec un gain moindre, de 38:


[pejive]

noaa15 du matin; j'aurais pu le suivre plus loin sur l'Afrique mais je voulais refaire un HIRS sur le nooa19 qui arrivait

HIRS de nooa19 signal souvent trop faible d'où une image de faible hauteur; je ne vois pas trop quelle est la région visée
(peut-être vers la Tunisie ?)
