Début guidage

[darki]

Merci @clouzot .

Et dans le cas ou avec la lunette guide, les setups s'entrechoque ?
Parce que je vais pas casser et refaire les piliers béton

En fait j'ai mal formulé ma question : est ce que ça marchera aussi avec une focale courte et sans trop d'effort par rapport au peu que je connais sur le guidage de ce setup.

Autre solution, prendre une lunette plus petite ou revoir la fixation de celle ci pour quelle soit moins en hauteur et donc ne touche plus le train imageur du CPC

[clouzot]

Oui ça marchera. Ça sera même plutôt facile (faible focale et grand champ de pleine lumière)

[darki]

A propos du guidage cette nuit sur le setup grand champ, je constate que quand je guide en auto sur la dec, des fois ca va bien et des fois la DEC part loin, si je met guidage Nord, ca récupère et se stabilise.

J'ai donc laissé guidage nord au lieu de auto mais quid lors des retournements au méridien ?

Par ailleurs, en analysant les log phd de cette nuit par exemple, je constate que la DEC let un temps certain à se stabiliser, est ce que ca démontre quelque chose à propos de la monture CG4 (EQ3-2 de celestron) que je pourrait régler ?

Je soupçonne un truc sur la DEC car l'assistant guidage n'arrive jamais à me faire une mesure du jeu (mouvement sud incohérents).
Aussi certaines calibrations échoue pour cause d'étoile qui n'a pas assez bougée lors des mouvement sud encore.

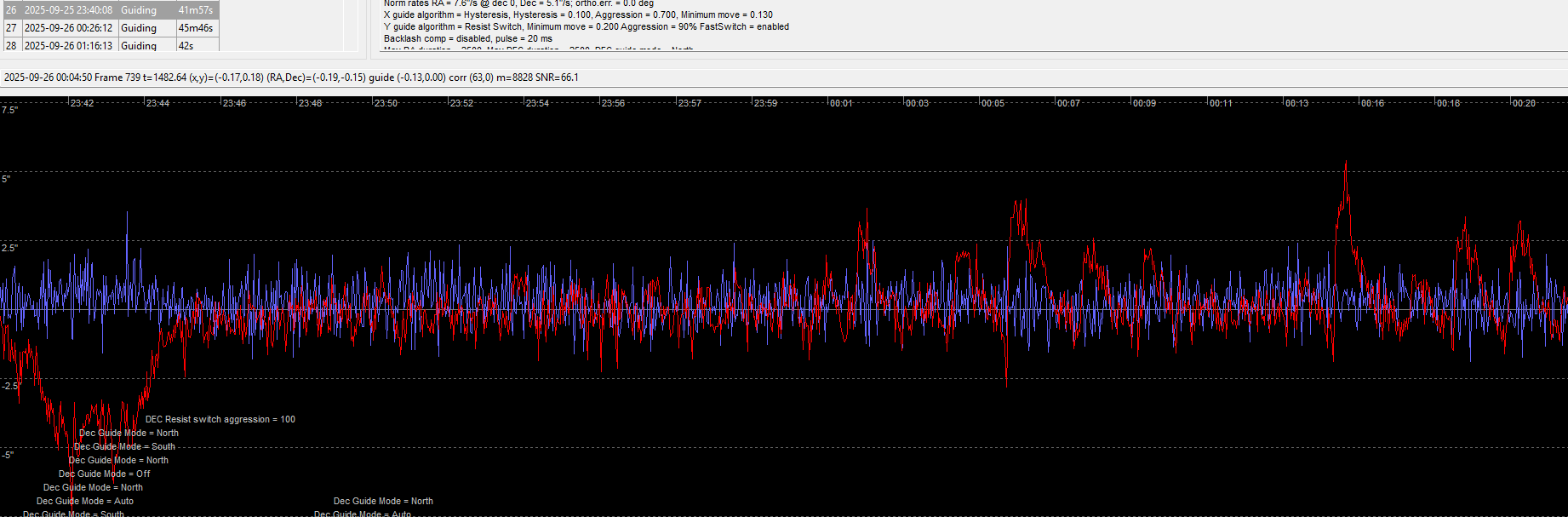

Voici quelque copie d'écran de phd2 log viewer :

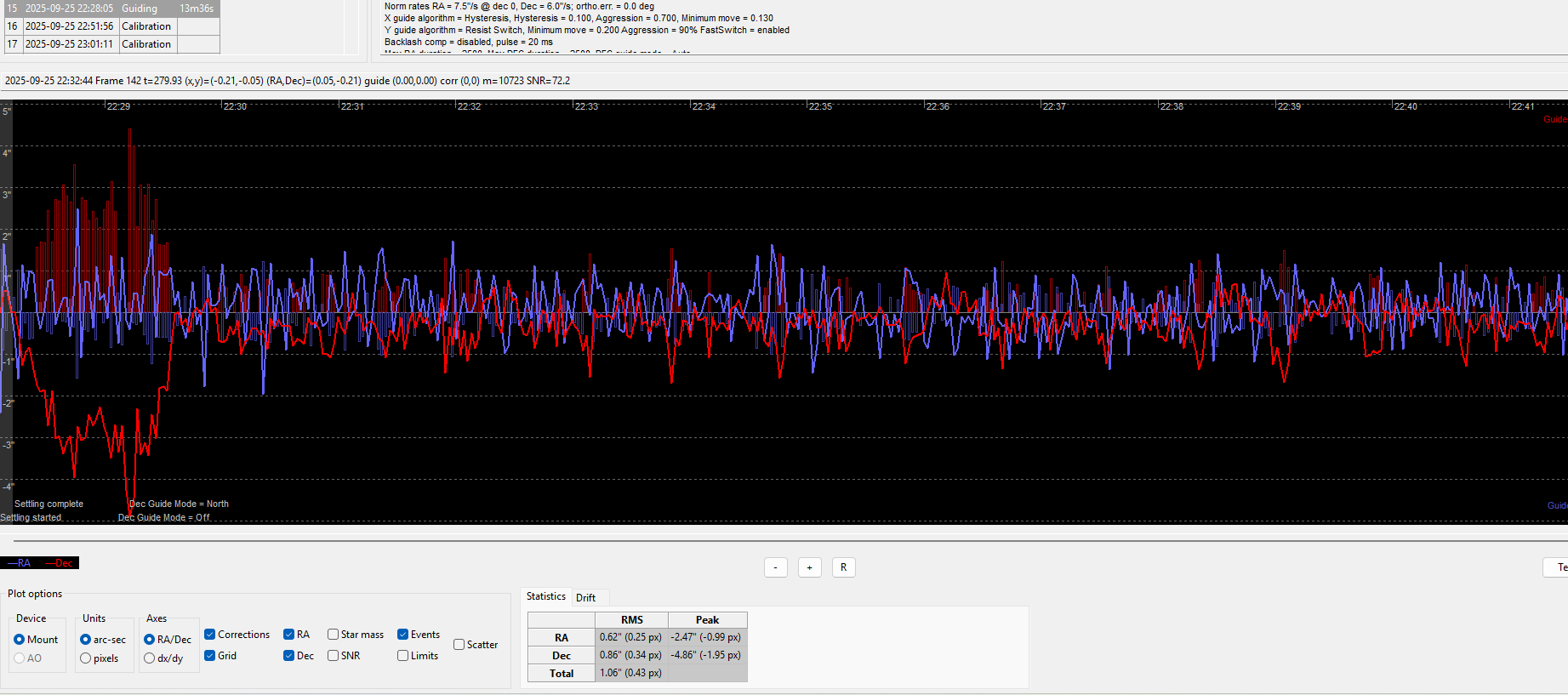

Les suivants sont avec le guidage sur la comète avec les guding rate envoyés par NINA

[dob250]

Tu as en effet un problème en AD même j'ai déjà eu le même message sans rien changer
sinon de déséquilibrer un peu la monture en AD, c'est ce que j'ai fait sur mon EQ5 qui reste assez stable vers 0,7"

[darki]

Tu as en effet un problème en AD

Tu veux dire en DEC je suppose ?

[darki]

Par ailleurs je ne comprends pas cette histoire de déséquilibre pour la DEC, vu que suivant comment on est par rapport au méridien, ca tourne dans un sens ou dans l'autre, non ?

J'ai même constaté que de part et d'autre de la polaire, le bouton manuel Nord ben il change de sens ... et c'est pas un problème car dans onstep, ils disent que c'est le fonctionnement normal et que ça donne mal à la tête même

[dob250]

Par ailleurs je ne comprends pas cette histoire de déséquilibre pour la DEC, vu que suivant comment on est par rapport au méridien, ca tourne dans un sens ou dans l'autre, non ?

J'ai même constaté que de part et d'autre de la polaire, le bouton manuel Nord ben il change de sens ... et c'est pas un problème car dans onstep, ils disent que c'est le fonctionnement normal et que ça donne mal à la tête même

ah proche de l'étoile polaire c'est le pire pour l'axe de déclinaison
tu as raison si tu passes le méridien le déséquilibrage doit dans l'autre sens, moi je reste avant le méridien et jusqu'à 15°après
Rien n'empêche de faire un essai

[darki]

J'ai une piste à faire valider par vous.

Sur cette monture CG4, l'axe DEC n'est pas libre, par exemple quand je veux l'équilibrer, ben il tourne pas sans que je le pousse ou tire.
Est ce que ca pourrait expliquer ce retard au démarrage du guidage en DEC ?
Comment le rendre plus libre, est ce que c'est la VSF qui serait trop proche de la roue dentée ou plutôt le serrage de cet axe par le boulon qui est en dessous (la ou la barre de contrepoids part) ?

Par avance merci si vous connaissez cette monture ou une EQ3-2 qui est similaire.

[clouzot]

Je n'ai pas cette monture mais elles ont toutes la même conception (et les mêmes défauts). Comme tu l'as vu l'axe et ses divers éléments (roulements, butée à billes quand on a de la chance, sinon c'est un palier avec du gras pour cacher la misère) sont le plus souvent mis en charge avec ce "boulon". Tu peux jouer sur le serrage (gaffe aux vis pointeau, hein) dans la limite de l'acceptable : moins serré, ça tourne mais il y a du jeu.

[darki]

Merci. Il me semble avoir vu que la CG4 de celestron était un poil plus qualitative qu'une EQ3.2 et disposait de roulements à bille.

Je vais essayer de toucher cet écrou par l'ouverture du viseur polaire, vu que j'ai collé ce qui permet normalement d'y accéder

[clouzot]

Je vais essayer de toucher cet écrou par l'ouverture du viseur polaire, vu que j'ai collé ce qui permet normalement d'y accéder

Justement, attention aux 2 ou 3 vis pointeau auxquelles on accède par le pourtour de l'écrou et qui l'empêchent de tourner. C'est un coup à niquer le filetage si tu forces sans les desserrer. Normalement (sur l'AVX c'était le cas) tu as un minuscule trou sur le carter qui permet d'accéder aux vis depuis l'extérieur

[darki]

Je vais regarder ca de près, merci

[darki]

Ecrou desserré légèrement.

On peut pas dire que ca tourne aussi librement qu'en AD.

Il n'y a peut être pas de roulement sur cet axe

faudra voir si je peux graisser quelque part

[clouzot]

Il n'y a peut être pas de roulement sur cet axe

Peut-être que si, mais avec un palier en guise de butée, "parce que l'axe DEC on s'en fiche tant qu'il tourne plus ou moins". Ou alors le roulement est chargé axialement (si si, on a déjà vu des axes de monture conçus comme ça, en particulier chez Celestron... ). Ou alors la graisse s'est transformée en goudron au fil du temps.

[darki]

en particulier chez Celestron

D'ailleurs, faudrait que je trouve à minima un plan simplifié de cette CG4, ou un schema

[clouzot]

en particulier chez Celestron

D'ailleurs, faudrait que je trouve à minima un plan simplifié de cette CG4, ou un schema

Pour commencer, toute une série de vidéos où un gars démonte une CG4 pour la "pimper".
Attention car il semble y avoir eu plusieurs versions de ce modèle...
(partie 3, sur un total de 12 vidéos, il y a de quoi faire)

[darki]

toute une série de vidéos où un gars démonte une CG4 pour la "pimper"

merci

[darki]

Mdr, à 4'36 : "this is what they consider a bearing" en parlant de la rondelle plastique

[darki]

Et l'écrou que j'ai desserré n'a qu'un influence sur le mouvement quand la monture n'est pas bloquée. A priori, le mouvement lent ne serait pas impacté, je soupconnais une force importante au démarrage qui se débloquait d'un coup. Si pb il y a il est sans doute sur le réglage de la VSF, ou de la vieille graisse ( la monture à 24 ans je pense)

[clouzot]

Mdr, à 4'36 : "this is what they consider a bearing" en parlant de la rondelle plastique

Et tu as l'autre roulement/butée avec les deux rondelles rouges (et quelques tonnes de graisse) quelques minutes plus loin.

[darki]

oui, j'ai vu. Bon, je vais pas raler car j'arrive a peu près à avoir un suivi suffisant pour ma focale avec cette monture préhistorique et un kit onstep à 100 balles.

Mais si je peux l'améliorer un peu avec un peu de réflexion et de graisse teflon, c'est pas plus mal.

[Maxland]

@darki je me demande si ton blocage au démarrage ne serait pas la consequence d'un surpoids qui ne permettrait pas aux rondelles de jouer leur rôle de roulement.
La CG4 est donnée pour 9kg. Ce qui suppose qu'en astrophoto, tu te limites environ à 6-7kg. J'utilise une CG5(goto) avec environ 9-10kg dessus (lunette et accessoires). Donnée pour 12kg, ca passe tout juste en guidage (entre 0.8 et 1.5"d'arc selon la cible). J'ai lu qu'il pouvait être interessant de changer les rondelles plastique pour des rondelles teflon. Je suppose que cela peut s'appliquer à la CG4 pour ces pièces mm si la conception mécanique est très différente. Bien qu'ancienne, je la garde pour shooter entre 400 et 750 de focal, car elle est légère et finalement, fait le taf. Il y a 2 ans, j'ai tout démonté, nettoyé, regraissé et resserré. Ce fut bénéfique. Si tu n'es pas trop gourmand en focale et poids sur la CG4, tu devrais y arriver.

[darki]

Elle n’est vraiment pas trop chargée je pense.
Une lunette sv555 (243 F et D 54) avec une minicam8 et une lunette guide 60/240 et une camera sv305 non refroidie.

En plus je n’ai ce retard au guidage qu’en DÉC.

Je vais quand même additionner les poids de tout ça pour vérifier.

Merci.

[darki]

Après consultation des poids annoncés par les vendeurs, j’ai environ 4kg2 sur cette monture.

[darki]

Bon, impossible de déplacer et centrer dans NINA, je vais devoir aller resserrer cet écrou de nuit en espérant récupérer le setup pour la nuit
