Tracking Satellite et ISS avec ASCOM/EQMOD ou GSS

bemo47 · Message par **bemo47** » 16 août 2020, 12:47

En discutant sur le forum GSS pour demander une nouvelle fonctionnalité, celle du suivi satellites, qui peut se révéler utile pour suivre l'ISS par exemple, j'ai redécouvert un outil qui fonctionne déjà très bien.
L'ancienne version était Satellite Tracker et là il a été modernisé dans une version payante, 9$ la licence, sous le nom Skytrack et on le trouve ici https://heavenscape.com/index.html
Je viens de faire un test et ça semble fonctionner parfaitement avec ASCOM, donc aussi avec GSS.
Je viens de faire une vidéo d'un suivi complet, dès qu'elle sera terminée sous Youtube je vous donnerai le lien ici.
L'outil intègre les catalogues TLE de tous les satellites, il calcule les dates et trajectoires de passage visibles dans votre ciel selon vos paramètres.
Il positionne le scope en début de trajectoire puis il procède par déplacements successifs, l'objet travers votre champ, et le scope fait un saut sur la trajectoire pour le récupérer dans le champ à nouveau, etc jusqu'à la fin de passage...

Vidéo à venir ici....

bemo47 · Message par **bemo47** » 16 août 2020, 16:34

voilà la vidéo d'une séance de test ce matin, donc sans image réelle, juste pour voir la mécanique de pilotage du scope.

https://youtu.be/dbPdSBzGD8o

apo · Message par **apo** » 16 août 2020, 19:27

Super intéressant. Mais je butte sur un calcul de résolution... qui est sans doute faux.

Prenons un satellite à 400 km d’altitude comme l’ISS. Et disons qu’on souhaite détailler une forme dont l’ordre de grandeur est de 10m. L’angle defini par cette forme serait proche de 10 / 400x10^3 = 25 x 10^-6 degrés = 0,09 secondes d’arc

Le diamètre de l’instrument pour imager cela serait de 138 / 0,09 = 1530 mm d’après la
formule R = 138 / D ! Soit un très très gros machin.

Or le net regorge de magnifiques prises de l’ISS avec de bien plus petits instruments, comme de respectables 200mm ... Alors où est mon erreur ?

apo · Message par **apo** » 16 août 2020, 20:28

Pourtant sur ces photos on distingue des détails comme les panneaux solaires sont les dimensions devraient être inférieures au pouvoir de résolution ...

pejive · Message par **pejive** » 17 août 2020, 08:15

apo a écrit : ↑
16 août 2020, 19:27

Prenons un satellite à 400 km d’altitude comme l’ISS. Et disons qu’on souhaite détailler une forme dont l’ordre de grandeur est de 10m. L’angle defini par cette forme serait proche de 10 / 400x10^3 = 25 x 10^-6 degrés = 0,09 secondes d’arc

Hé non!

ce sont des radians
pour avoir des secondes il faut multiplier par 180*60*60/pi soit environ 5 secondes d'arc

Or la limite de résolution d'un 200mm est de 0,6 secondes

AdventDante06 · Message par **AdventDante06** » 17 août 2020, 08:37

Trop fort ce @pejive

Avant que je puisse suivre l iss avec ma table equato..... En tout cas, c est top @bemo47 , si tu arrives à en faire un petit gif de cette ISS ce serait génial.

apo · Message par **apo** » 17 août 2020, 09:59

pejive a écrit : ↑
17 août 2020, 08:15
Hé non! ce sont des radians

A ben voilà ! elle était donc là l'erreur ! Quelle quiche je fais :-p
Merci @pejive !

pejive · Message par **pejive** » 17 août 2020, 11:00

apo a écrit : ↑
17 août 2020, 09:59

pejive a écrit : ↑
17 août 2020, 08:15
Hé non! ce sont des radians

A ben voilà ! elle était donc là l'erreur ! Quelle quiche je fais :-p
Merci @pejive !

Le pire... c'est que je n'ai pas vu l'erreur hier

ouki · Message par **ouki** » 17 août 2020, 11:38

Ahhhhh voilà le genre de post que j'apprécie ça change des " les satellites c'est de la merde" discours gonflant a la longue.

Ben @bemo47 yapluka

(Juste une question c'est compliqué à mettre en oeuvre

? Ascom et tout le TOUTIM moi..........

pourtant je trouve ça assez sympathique)

bemo47 · Message par **bemo47** » 17 août 2020, 22:43

ouki a écrit : ↑
17 août 2020, 11:38
Ahhhhh voilà le genre de post que j'apprécie ça change des " les satellites c'est de la merde" discours gonflant a la longue.

Ben @bemo47 yapluka

(Juste une question c'est compliqué à mettre en oeuvre ? Ascom et tout le TOUTIM moi.......... pourtant je trouve ça assez sympathique)

ben pas compliqué du tout
tu n'as pas déjà fait des essais de pilotage de ton scope depuis ton pc ? si oui, tu as du installer ASCOM avec le driver de ta monture (EQMOD ou GSS pour les Skywatcher), là c'est juste un soft comme n'importe quel autre soft qui pilote la monture.
Tu l'installes, tu rafraîchis ses catalogues TLE de satellites, tu lui déclare le driver de ta monture, il s'y connecte, et tu choisi le satellite que tu veux suivre et tu cliques sur start.... et c'est tout, il y va...

après là ou ça se complique c'est qu'il y a qques paramètres à étudier et définir, en fonction de ton champ par exemple, c'est ce qui lui permet de savoir ou il va se positionner en avance sur la trajectoire puis combien de temps il attends jusqu'à ce que l'objet soit passé dans le champ, puis recommencer à aller en avant, attendre, etc...

étrangement ce soft ressemble comme deux gouttes d'eau à WxTrack, le soft que j'utilisais pour le suivi des satellites météo... mais c'est le même principe sauf que là il pilote en plus la monture.

ouki · Message par **ouki** » 18 août 2020, 01:20

Merci pour ces précisions précisions mais je pilote mes montures avec skysafari à la tablette ou smartphone, donc ça me fait un peu peur

.
Affaire à suivre car j'aime bien les satellites.
J'espère que tu pourras nous faire quelques petits suivi pour nous montrer tout ça
Ouki

turbojf · Message par **turbojf** » 20 août 2020, 19:20

@bemo47 , merci pour ce nouveau jouet.
Je tente une première expérience ce soir.
A cette heure, la monture exécute des sauts de puce, comme tu l'as expliqué. Dommage que nous n'ayons pas une vitesse variable en continu sur ces montures SW.

bemo47 · Message par **bemo47** » 20 août 2020, 20:45

Cool, @turbojf , did moi ce que ça donne, on peut se faire un petit passage sur jitsi si tu veux, pour ma part j'ai pas essayé encore.

turbojf · Message par **turbojf** » 20 août 2020, 21:17

ça marche @bemo47 , disons vers 22:30, en espérant que le ciel se montre clément.

pejive · Message par **pejive** » 22 janv. 2021, 19:24

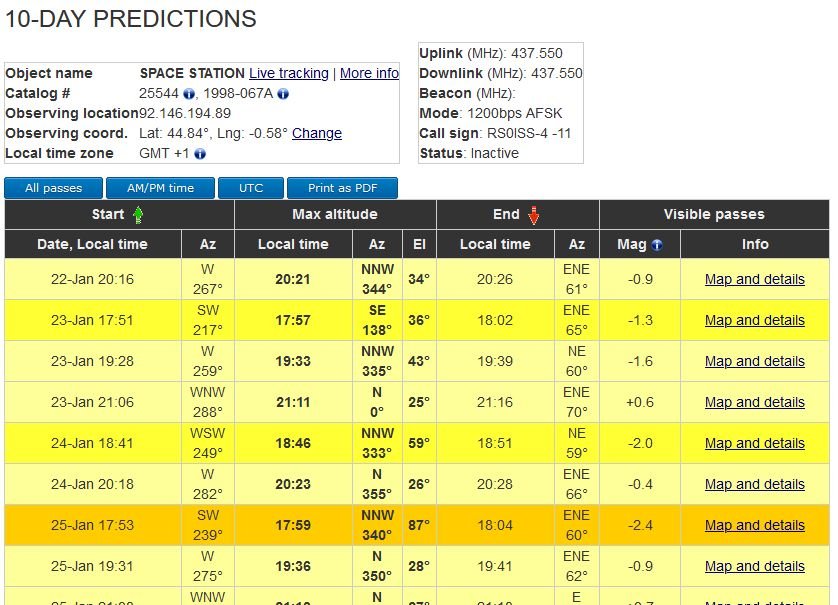

Pour ceux qui veulent traquer l'ISS (en visuel ou en radio) un site bien pratique:
https://www.n2yo.com/?s=25544&df=1
Utiliser "10 days predictions"

: 10d-iss.jpg (120.59 Kio) Consulté 5342 fois

turbojf · Message par **turbojf** » 05 févr. 2022, 09:06

Hier soir, passage de l'ISS au dessus de la baie de Seine.
Zoom Canon 18-55mm
Caméra Altaïr 294C
Monture ALTAZ supatrack
Logiciel de suivi: SkyTrack

bemo47 · Message par **bemo47** » 05 févr. 2022, 09:54

turbojf a écrit : ↑
05 févr. 2022, 09:06
Hier soir, passage de l'ISS au dessus de la baie de Seine.
Zoom Canon 18-55mm
Caméra Altaïr 294C
Monture ALTAZ supatrack
Logiciel de suivi: SkyTrack

Whao, je redécouvre !

Tu l'utilises toujours ... Faut que je retente ça, peut être que la cem70 sait gérer les viresses variables

pejive · Message par **pejive** » 05 févr. 2022, 10:34

bonjour
Skytrack semble capable de piloter ma monture azimutale Celestron.
mais je bute sur un problème élémentaire: peut-on faire la mise en station sans employer un autre logiciel ?

bemo47 · Message par **bemo47** » 05 févr. 2022, 10:45

pejive a écrit : ↑
05 févr. 2022, 10:34
bonjour
Skytrack semble capable de piloter ma monture azimutale Celestron.
mais je bute sur un problème élémentaire: peut-on faire la mise en station sans employer un autre logiciel ?

mais, qu'est ce qui empêcherai d'utiliser un autre soft pour la MES ?
tu peux la faire avec SC ou autres, puis ensuite lancer Skytrack non ?

pejive · Message par **pejive** » 05 févr. 2022, 11:05

Ce n'est pas une question d'empêchement

c'est que çà devient tout de suite moins intéressant s'il faut d'abord utiliser CPWI.
Question subsidiaire

J'ai été déçu de ne pas trouver les satellites météo NOAA dans les fichiers TLE de SKYTRACK; j'ai donc collé les TLE de NOAA15

Skytrack lit bien les éléments mais est incapable de prévoir les transits....
Dommage parce que j'aurais bien installé mon antenne Yagi sur la monture;
malheureusement il ne semble pas que l'on puisse utiliser WxTrack ou Orbitron

bemo47 · Message par **bemo47** » 05 févr. 2022, 11:19

pejive a écrit : ↑
05 févr. 2022, 11:05
Ce n'est pas une question d'empêchement c'est que çà devient tout de suite moins intéressant s'il faut d'abord utiliser CPWI.
Question subsidiaire
J'ai été déçu de ne pas trouver les satellites météo NOAA dans les fichiers TLE de SKYTRACK; j'ai donc collé les TLE de NOAA15
Skytrack lit bien les éléments mais est incapable de prévoir les transits....
Dommage parce que j'aurais bien installé mon antenne Yagi sur la monture;
malheureusement il ne semble pas que l'on puisse utiliser WxTrack ou Orbitron

haha, tu veux éviter d'utiliser un soft en plus pour la MES et par ailleurs tu veux aussi y coller WxTrack ou Orbiton , plus l'antenne yagi ....
hmmmm.... je sais pas ce qui est le plus compliqué

turbojf · Message par **turbojf** » 05 févr. 2022, 11:24

bemo47 a écrit : ↑
05 févr. 2022, 09:54
Tu l'utilises toujours?

Salut Bernard,
Oui, je ne peux plus m'en passer, ça m'occupe pendant les périodes de ciel partiellement couvert.
Je l'ai acheté à l'expiration de la période d'essai.

pejive · Message par **pejive** » 05 févr. 2022, 11:37

Bon il y a peut-être un espoir

J'ai piqué le fichier Weather.tle de WXtrack et je l'ai mis dans Skytrack en le renommant Weather.txt

Maintenant Skytrack est capable de prévoir les transits des NOAA, avec quand même une erreur assez importante.
Mais pour orienter une antenne peut-être que çà passera

turbojf · Message par **turbojf** » 05 févr. 2022, 11:39

pejive a écrit : ↑
05 févr. 2022, 10:34
mais je bute sur un problème élémentaire: peut-on faire la mise en station sans employer un autre logiciel ?

Salut Pierre,
Non, ta monture est sensée être en station et alignée.
La monture ALTAZ SW que j'utilise est montée en façade, vissée de manière non permanente à un support d'antenne satellite rectangulaire.
En ALTAZ point besoin de la polaire comme tu le sais, une orientation sur 0° et un tube de niveau suffisent. Sur Synscan, j'ai choisi une position d'hibernation (un objet terrestre) dont j'ai vérifié l'azimut sur Géoportail.
Avant de lancer carte du ciel ou skytrack ou etc..., je m'assure que la caméra vise bien la position d'hibernation, si ce n'est pas le cas, je rectifie par une orientation manuelle (glissement de la mécanique sans que ça entraîne les codeurs)

bemo47 · Message par **bemo47** » 05 févr. 2022, 11:45

pejive a écrit : ↑
05 févr. 2022, 11:37
Bon il y a peut-être un espoir
J'ai piqué le fichier Weather.tle de WXtrack et je l'ai mis dans Skytrack en le renommant Weather.txt
Maintenant Skytrack est capable de prévoir les transits des NOAA, avec quand même une erreur assez importante.
Mais pour orienter une antenne peut-être que çà passera

ahhh ça alors, et donc tu espères pourvoir capter tes satellites sur une période encore plus grande !!! bien vu !!!
on va avoir des images 4K bientot !
