[Tuto] Régler les Histogrammes de SharpCap

[Olivier-Fantasy]

Je retranscris ici l'excellent tuto donné par @Lavinch31 ici : http://www.astronomie-va.com/forum/view ... 996#p79788

Il s'agit d'apprendre à régler son image, au moment du stack, pour qu'elle ressorte le mieux possible.
Je pense que cela fonctionne avec toutes les caméras couleurs (même si le tuto a été fait avec l'Asi533MC).

Cliquez sur l'image pour voir l'animation :

LANCER LE STACK

- CLEAR les deux histos.

- GRAND HISTO : Auto Stretch.

- GRAND HISTO : Tirer Black Level à gauche et White Level à droite.

Laisser quelques frames s'empiler...

- COULEURS: avec les barres du grand histo, mais en regardant dans le Mini Histo (cela se reportera au final dans le Grand Histo) :
=> Remonter le bleu pour qu'il colle à la courbe blanche.
=> Remonter le rouge pour qu'il colle à la courbe blanche.
=> Baisser le vert si besoin, pour qu'il colle aussi à la courbe blanche.

Astuce : cliquer sur la barre de couleur dans le grand histo (rouge, bleu, verte) puis peaufiner le réglage non pas à la souris mais avec les flèches de direction du clavier (haut-bas pour plus-moins), c'est beaucoup plus fin et précis !

- MINI HISTO : tirer le Mid Level vers la gauche (ou la droite, selon les cas) pour avoir un bon fond de ciel.

Laisser quelques frames s'empiler...

- AFFINER les couleurs :
=> Monter la saturation à fond (barre blanche des couleurs grand histo).
. Mini Histo : la courbe est plus large, on voit les décalages de couleur.
=> Régler les couleurs (comme précédemment) pour les aligner à la courbe blanche (du Mini Histo)
=> Remettre la saturation là où elle était

Laisser quelques frames s'empiler...

- MINI HISTO : Auto Stretch (c'est là que l'image apparait vraiment, si ce n''était pas le cas avant).
=> Tirer le Mid Level du Mini histo vers la droite pour avoir un bon fond de ciel

Laisser quelques frames s'empiler...

- MINI HISTO : ajuster Black Level et Mid Level pour avoir une meilleure image.

Essayer de toujours de maintenir la bosse du Mini Histo en-dessous du mot "Display" (au-dessus).
. Si l'image est sous-exposée : tirer gentiment le MID Level du Grand Histo vers la droite.
. Si on a du signal et que la bosse est bien décollée de la gauche, ramener le Black Level du Grand Histo vers la bosse. Ça aura pour effet de ramener la bosse du Petit Histo sous le mot "Display".

DURANT LE STACK :
- Répéter si besoin l'alignement des couleurs (barres Grand histo)
- Répéter si besoin l'alignement Black et Mid Level (Mini Histo)

APRES LE STACK :
- Publiez vos merveilleuses images sur votre forum préféré pour en faire profiter les ami(e)s !

====================

Découvrez d'autres méthodes de réglages des histogrammes, ici : viewtopic.php?f=30&t=2047&p=122545#p122545

[Olivier-Fantasy]

@Lavinch31 : Dis-moi si j'ai bien retranscris. Je corrigerai en fonction...

De chez moi, sous ma pollution lumineuse, on ne voit apparaître l'image qu'au moment de l'auto stretch du Mini Histo (et là, on fait "Wouaaah !).

Et à l'étape : "MINI HISTO : tirer le Mid Level vers la gauche", chez moi l'image est tellement claire qu'il faut au contraire que je tire vers la droite (pour avoir un fond de ciel correct).

Et dernière remarque pour ma part, à l'étape : "MINI HISTO : ajuster Black Level et Mid Level pour avoir une meilleure image" je trouve ça difficile d'ajuster le Black Level. Après quelques images (j'en ai fait 6 hier soir, avec l'Asi533MC en suivant ta méthode), je me suis rendu compte que le Black Level, à cette étape, était tout le temps bien d'origine (ça fichait tout en l'air quand j'y touchais et je galérais pour retrouver mon image). Donc, à force, je n'y touchais plus
Mais j'imagine que ça dépend du ciel de chacun et de l'objet visé !

Enfin, super procédure qui change complètement ma manière de stacker !
J'ai hâte de l'essayer sur l'Altair 294C !

Manque plus que SharpCap nous mette le "mini histo" plus gros, vu qu'on ne bosse qu'avec lui (et les barres de réglage couleur du grand histo). Car c'est quand même mini mini (faudrait une loupe !)

[Lavinch31]

Oui la PL a pour effet de faire monter ton fond de ciel ( déplacement de l'histo vers la droite ).

J'essaye toujours de maintenir la bosse du petit histo en dessous du mot " Display" . Pour cela et si ton image est sous exposée , je tire gentiment le MID level du grand histo vers la droite . Sinon si tu as du signal et que la bosse est bien décollé de la gauche , tu ramènes le black level du grand histo vers la bosse . Ça aura pour effet de ramener la bosse du petit histo sous le mot " display " .

Comme discuté l'autostrech du petit histo est très / trop agressif . Pour ma part je règle tout en manuel pour avoir l'image la plus douce possible . Ce réglage est paramétrable et je compte sur @clouzot pour nous partager ses réglages dès que petit clouzot sera sacré champion de WOW

Un petit GIF pour schématiser tout ça peut être

[pejive]

A mon humble avis:
*mes histogrammes même avec dark ne ressemblent pas à celui donné en exemple: j'ai des pics bien détachés de la gauche
*on peut encadrer le grand histo "à la main": black level à gauche du pic; mid level en linéaire dans un premier temps;
* si on clique sur l'auto (sous la barre du rouge) les pics R, V, B s'alignent .. ou pas; il arrive fréquemment que le bleu passe à 100% (sans doute un effet de la PL), et il faut agir sur les 3 potentiomètres pour aligner les pics. Ensuite au fur et à mesure que le stack avance l'alignement des pics se conserve mieux
*je ne vois pas l'utilité de l'autostretch sur le minihistogramme; il faut à la fin positionner le black level sous le pic blanc et ajuster le mid level, voire le white level pour avoir une image convenable à l'écran.

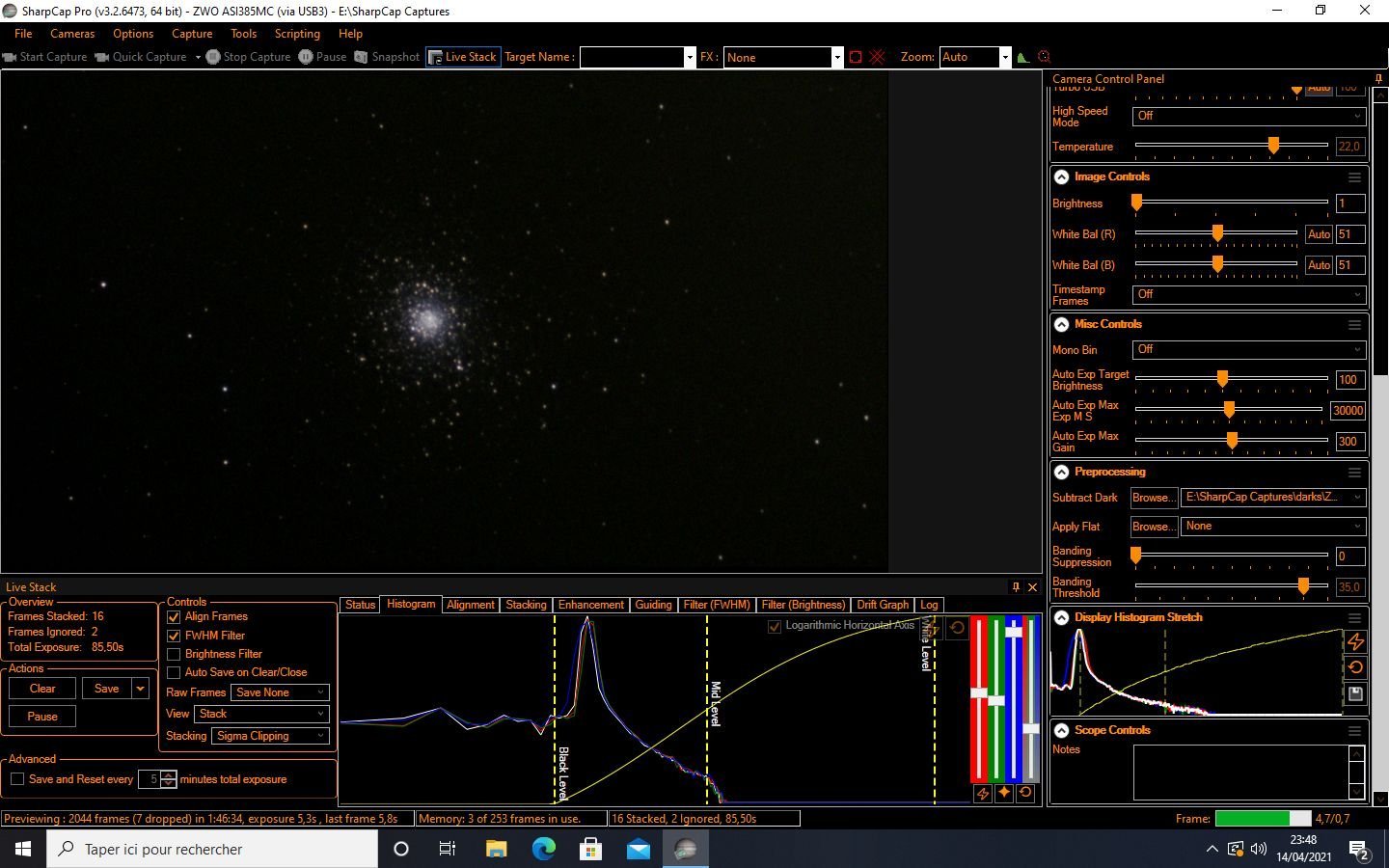

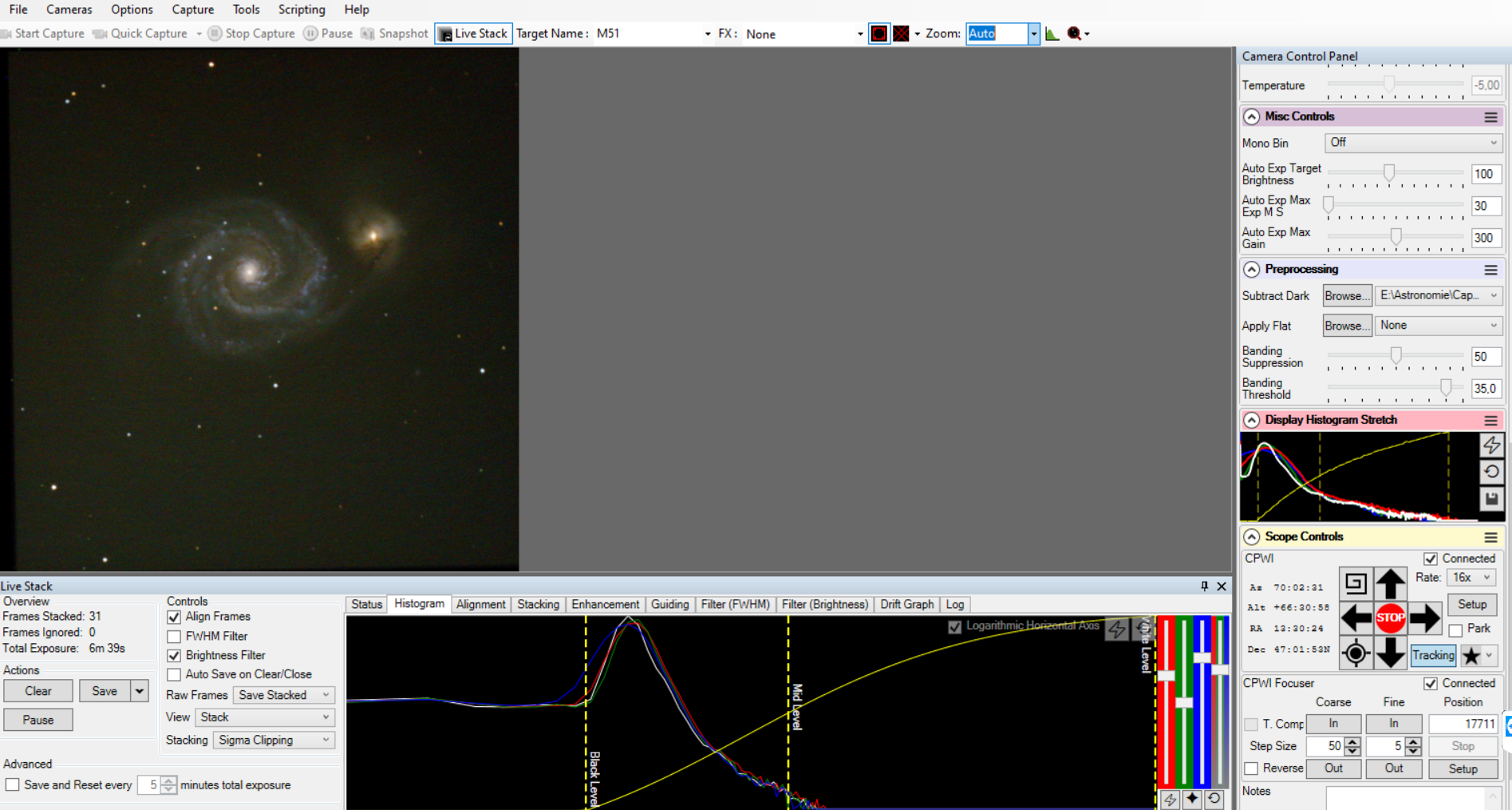

Deux exemples de ce que j'ai habituellement

[LoupRouge]

Bonjour,

Moi aussi j'ai un pic bien marqué.

[LoupRouge]

ou celui_là.

Trop rouge et

mid level trop à droite.

[Lavinch31]

Pour la bosse du fond de ciel non décollée de la gauche du grand histo , je l'explique par :

- un travail au gain unitaire (100)
- des pose de 15sec
- une PL moins présente ( pas de lune et ciel bortle 4)

Mes master dark sont fait a base de 49 frames avec un brightness de 35 ..

L'autostretch du petit histo , quand tu débutes c'est bien pratique surtout que les déplacements des curseurs ne sont pas des plus fluides .

[Caprice]

Il faut que je teste cette méthode. De mon côté je ne touche jamais au vert et j'aligne le bleu et le rouge sur ce dernier. C'est peut-être ça le secret pour une M27 bleue et non turquoise

[clouzot]

Je rejoins à la fois @pejive et @Lavinch31 :
- si la bosse du grand histo n’est pas décollée : aller vérifier la tête de l’histo d’une frame unitaire à coup de Smart Histogram. Il est fort possible qu’une partie du signal soit perdue dans le bruit de la caméra.
- le petit histo il faut vraiment le voir comme un réglage de contraste avec plus de marge de manœuvre que le grand histo. On peut faire pareil avec le seul grand histo, mais c’est nettement plus difficile car c’est parfois au 1/2 pixel près que ça se joue.

@Caprice mefie toi, notre @pejive est dans la place, et lui connaît la vraie couleur de M27. Et c’est pas bleu.

[Caprice]

Arf.. merci @clouzot
Cette nuit je l'ai vue comme ça, je chauffe où je refroidis ?

[Olivier-Fantasy]

A mon humble avis:

Hello Pejive ! Alors, c'était aussi comme ça que je faisais avant... Simple et rapide, mais je n'ai jamais eu les images que j'obtiens avec la procédure décrite par @Lavinch31, d'où le tuto, pour ceux que ça intéresse !

Bien sûr, ensuite, chacun suit sa méthode préférée.

[Olivier-Fantasy]

je chauffe où je refroidis ?

https://www.eso.org/public/netherlands/ ... 846a/?lang

[Caprice]

je chauffe où je refroidis ?

https://www.eso.org/public/netherlands/ ... 846a/?lang

Nooooon ?!! Sûr ?

[kaelig]

@Lavinch31 très bonne idée ce tuto

J'ai lu cela comme un débutant ... Moi pas savoir qui est mini histo et qui ne l'est pas
Si tu peux préciser pour les néophytes comme moi, merci d'avance

[Lavinch31]

Le petit histo est celui qui se trouve sur le bandeau de droite ( tu as raison sur l'animation ils ont presque la même dimension )

[pejive]

Hello Pejive ! Alors, c'était aussi comme ça que je faisais avant... Simple et rapide, mais je n'ai jamais eu les images que j'obtiens avec la procédure décrite par @Lavinch31, d'où le tuto, pour ceux que ça intéresse !

Bien sûr, ensuite, chacun suit sa méthode préférée.

Je suis prêt à utiliser une nouvelle technique si elle peut améliorer mes images, mais j'ai relu plusieurs fois le gif et je ne comprends pas la suite des manoeuvres indiquées puisque la finalité est de placer les black level et middle level comme ils sont sur mes histos.
Pour la balance des couleurs, le réglage à la souris sur les 3 curseurs est très pointu, mais je préfère aligner les pics du grand histo

[Olivier-Fantasy]

J'ai lu cela comme un débutant ... Moi pas savoir qui est mini histo et qui ne l'est pas

Bonjour @kaelig, et bienvenue sur ce forum. Tu verras, si tu ne comprends pas quelque chose, il y aura toujours du monde pour t'expliquer !



Pour le "mini histo", le "grand hystérique" et la 'petite barre à couleurs", ne te préocccupes pas pour l'instant des ces termes techniques et regarde juste les flèches dans le gif de @Lavinch31. Le texte ne fait que reprendre le gif. Il faut surtout regarder le gif.

Voilà, bonne pratique et n'hésite pas à publier sur le forum tes premières images !

[pejive]

https://www.eso.org/public/netherlands/ ... 846a/?lang

zut! j'étais persuadé qu'il fallait du bleu et rouge je mettrais du vert la prochaine fois

[pejive]


Pour moi ce n'est pas une forme d'histogramme normale: ou est le niveau du fond de ciel ?
ou est le signal de la cible ??

[Lavinch31]

Pour moi ce n'est pas une forme d'histogramme normale: ou est le niveau du fond de ciel ?
ou est le signal de la cible ??

comme le dit @clouzot il faut le vérifier sur une unitaire dans le smart histogram mais tout laisse à croire qu'on serait dans le premier cas .


15 sec au gain unitaire ne suffisent pas pour attraper (faire rayonner) le fond de ciel et magré un brightness à 35

[pejive]

J'ai retrouvé cette capture faite à la 533
exposition= 4s gain= 200 brightness=30
L'histo n'est pas réglé mais n'a pas du tout la tête du tien

[clouzot]

J'ai retrouvé cette capture faite à la 533
exposition= 4s gain= 200 brightness=30
L'histo n'est pas réglé mais n'a pas du tout la tête du tien

Si ça peut te rassurer, j’obtiens à peu près la même chose à 1s d’expo et au gain unitaire. On n’a clairement pas tous le même ciel !

[kaelig]

On n’a clairement pas tous le même ciel !

Je me disais la même chose en regardant les images de @turbojf au Rasa ou celles de @Steph avec son millefeuille photonique

Par exemple, chez moi, il y a souvent un nuage malin qui se dandine devant ma cible c'est pô juste

[clouzot]

chez moi, il y a souvent un nuage

Ah, chez toi aussi ?

[Lavinch31]

aller vérifier la tête de l’histo d’une frame unitaire à coup de Smart Histogram. Il est fort possible qu’une partie du signal soit perdue dans le bruit de la caméra.

brute de 15sec au gain unitaire (100) et brightness 35
